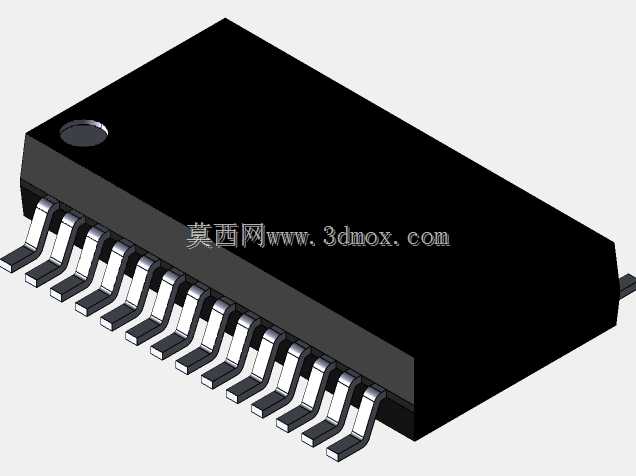

SSOP28封装集成电路芯片三维结构

项目分类:3D模型 发布时间:2021-05-20 ID:178265
  • SSOP28封装集成电路芯片三维结构

这款SSOP28封装的集成电路结构,是表面贴装型半导体器件的典型封装形态,广泛应用在消费电子、工业控制、车载电子、通信终端等各类电路板的贴片装配场景中,承担信号处理、电源管理、逻辑运算、接口转换等核心电路功能,是当前高密度PCB板卡设计中应用频次极高的小型化封装器件。从实际应用场景来看,这类28引脚的缩小型小外形封装器件,常被布置在板卡的信号链路或电源管理区域,相比传统双列直插封装,它的贴装占用板面面积更小,引脚寄生参数更低,能够适配更高频率的信号传输需求,在便携数码产品、小型化工控模块、车载传感控制单元中,能够有效压缩板卡整体尺寸,提升电路集成度。从产品功能特性来看,该封装采用双侧翼形引脚排布,单侧共14个引脚,总计28个引出端,引脚采用鸥翼型弯折设计,在SMT回流焊过程中能够自动校正微小的贴装偏移,焊接后焊点的应力释放能力更强,能够适配板卡轻微形变带来的应力拉扯,降低长期使用后的虚焊风险;封装本体采用黑色环氧塑封材质,具备良好的绝缘性能与耐温特性,能够承受常规SMT焊接的高温冲击,同时阻隔外界水汽、粉尘对内部硅晶圆的侵蚀,封装一角设置的圆形定位标记,是装配过程中的引脚1识别标识,能够避免生产过程中出现芯片贴装反向的工艺问题。从设计思路来看,这款封装结构的建模完全遵循JEDEC相关的SSOP封装标准,本体的长宽比例、引脚的间距、引脚伸出长度、塑封体的厚度都严格匹配行业通用的装配公差要求,建模过程中还原了引脚的金属弯折弧度、塑封体的边角倒角、定位标记的凹陷深度,能够直接用于PCB板卡的3D布局干涉检查,在设计阶段验证芯片与周边电容、电阻、结构壳体的间距是否满足装配安全距离,避免后期开模或贴片时出现元件干涉的问题。从外形尺寸与安装边界来看,该封装的引脚中心距为0.65mm,属于细间距表面贴装器件,建模时预留了引脚焊接所需的焊盘空间边界,塑封体底部与PCB板面的间隙符合贴片工艺的要求,既保证焊接时焊锡能够充分浸润引脚根部,又避免间隙过大导致的焊点强度不足问题;整体封装的高度控制在常规薄型封装的范围内,不会对板卡上方的结构件安装造成高度干涉,能够适配各类紧凑型电子设备的内部堆叠设计需求。
