八引脚贴片式集成电路封装结构

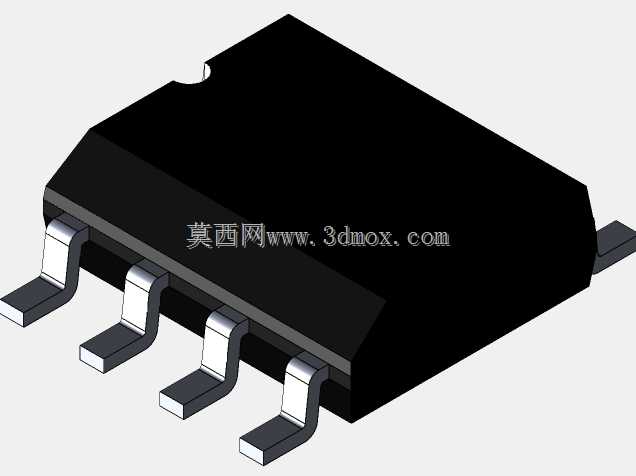

这款八引脚贴片式集成电路封装，是电子制造领域应用极为广泛的半导体承载结构，日常在消费电子、工业控制板卡、汽车电子模块、通信终端设备的电路板上都能见到它的身影，主要作用是为内部的半导体晶圆提供物理防护、电气连接与散热通路，同时实现芯片与外部印制电路板的可靠信号交互。从实际使用场景来看，这类封装器件可承载运算放大器、逻辑门芯片、电源管理芯片、接口转换芯片等多种功能的晶圆，是板级电路设计中最常用的小功率芯片封装形式之一，适配波峰焊、回流焊等主流SMT表面贴装生产工艺，能够满足自动化产线的高速贴装需求，大幅提升电路板组装的生产效率。在产品功能特性上，该封装采用黑色环氧塑封主体作为绝缘防护结构，本体左上角设置有圆形定位凹点，用于生产贴装与人工检修时快速识别引脚起始序号，避免装反导致的电路功能失效；两侧共引出八根鸥翼型金属引脚，引脚表面做镀锡处理，具备优异的可焊性与抗腐蚀能力，焊接后能够形成牢固的机械连接与稳定的电气通路，同时鸥翼型结构具备一定的形变量，可缓冲温度变化带来的热应力，降低焊点开裂的失效风险。在设计思路上，这款封装结构充分平衡了小型化需求与生产、维修的便利性，整体外形紧凑规整，没有多余的突出结构，能够有效节省电路板的布设空间；引脚排布间距遵循行业通用标准，既保证了相邻引脚之间的绝缘安全距离，避免焊接连桥问题，也适配常规的测试探针、返修热风枪等工具的操作空间，无论是量产焊接还是后期故障返修都具备良好的操作便利性。从外形尺寸与安装边界来看，该封装本体宽度、长度与引脚伸出长度均符合行业通用的小外形封装尺寸规范，在电路板设计时，只需按照对应引脚间距预留焊盘位置，在封装本体周边预留不小于0.5毫米的工艺避让空间，即可满足贴装、检测与返修的操作需求，不需要额外设计特殊的固定结构，依靠引脚焊点即可实现可靠的板上固定，能够适配厚度0.8毫米到2.0毫米的常规印制电路板使用。
