七叶轴流散热扇结构设计

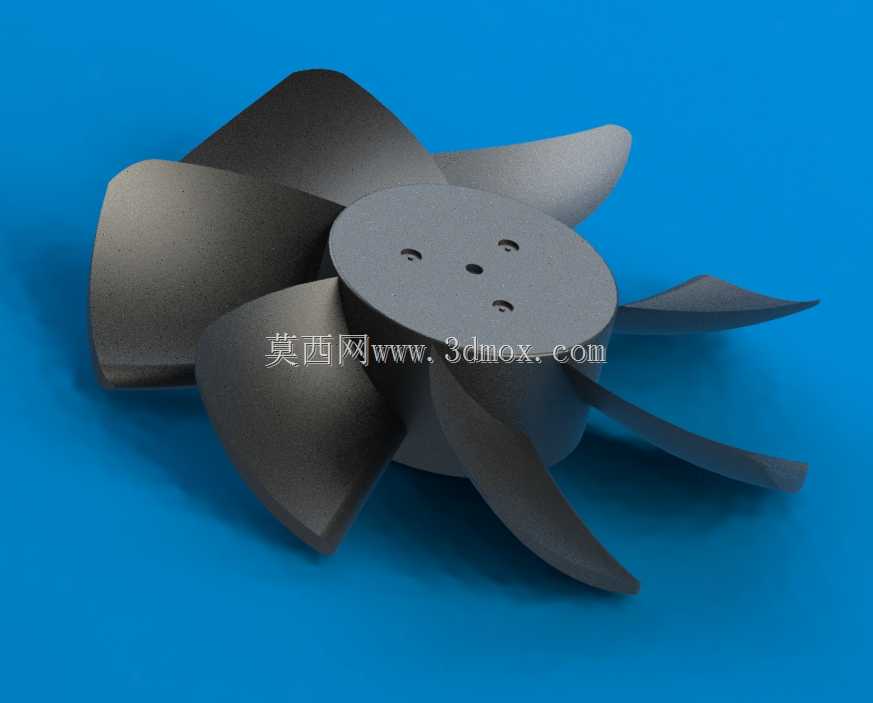

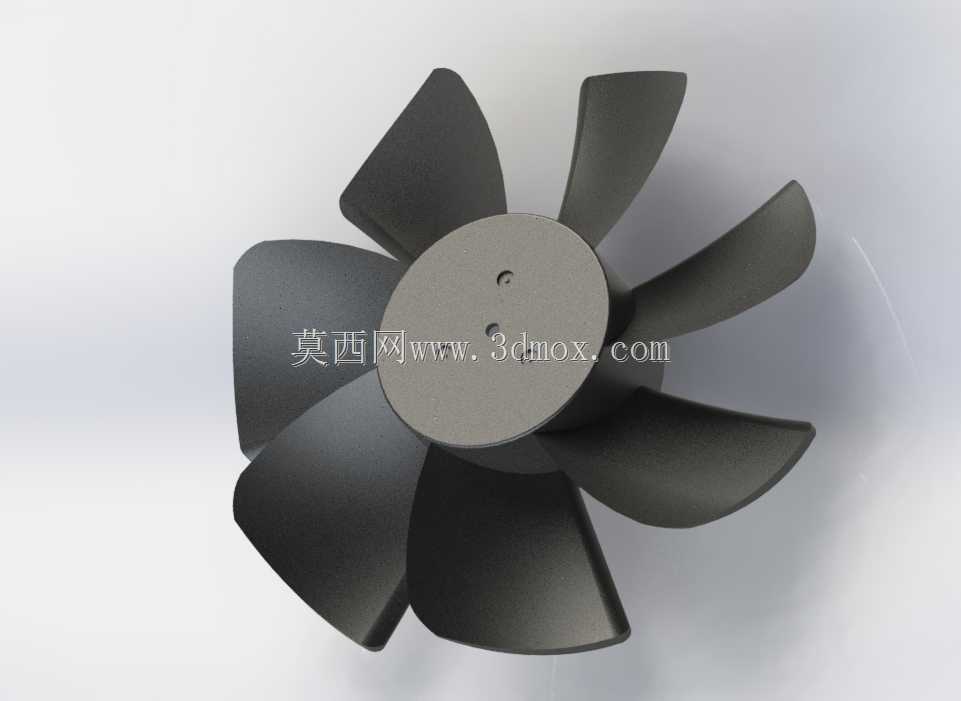

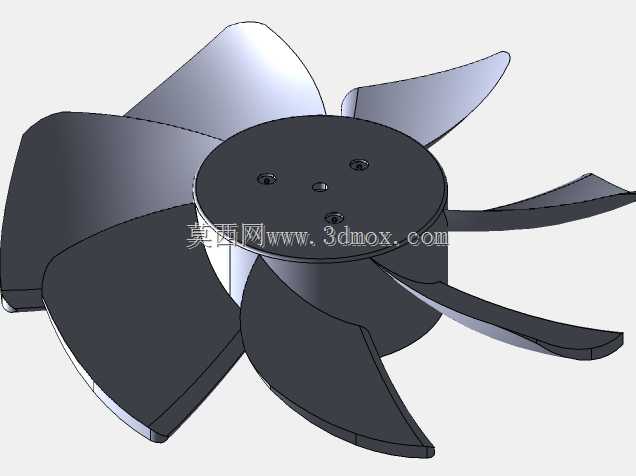

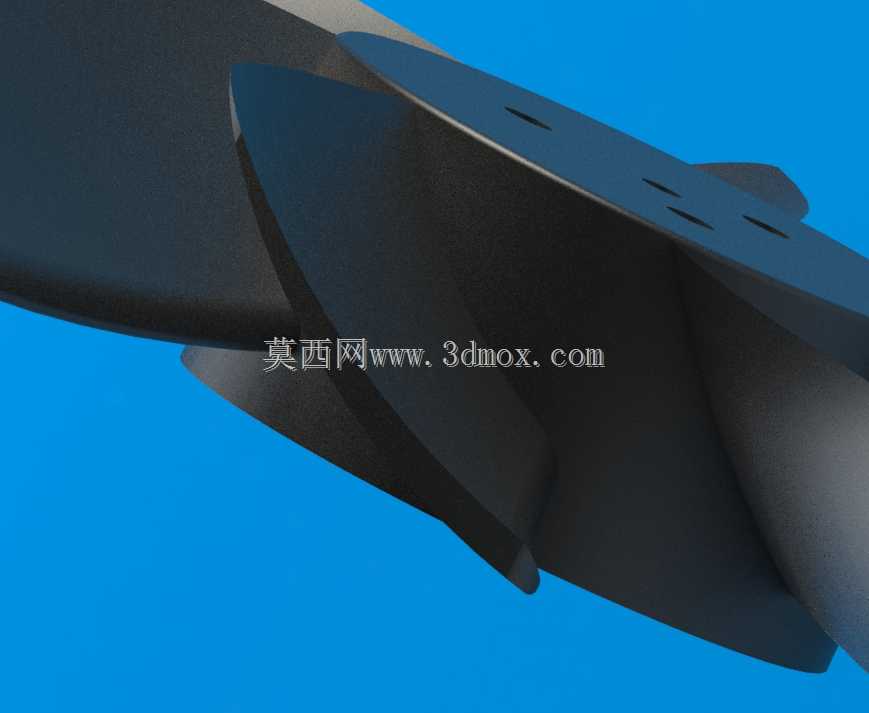

这款七叶轴流散热结构主要面向电子设备风冷散热场景，可适配台式电脑CPU散热器、工控机箱散热位、小型电源模块散热组件、家用桌面小风扇等多类需要主动风冷降温的设备，核心作用是通过扇叶的定向旋转驱动空气形成定向气流，带走发热元件表面堆积的热量，避免元器件因长期工作在超温环境下出现性能衰减、寿命缩短甚至热击穿损坏的问题。从功能特性来看，这款扇体采用七叶不等距排布设计，相比常规的三叶、五叶扇结构，能够在相同转速下输出更平缓连续的气流，有效打散旋转过程中产生的周期性气流脉动，降低扇叶切风带来的高频风噪，同时提升单位时间内的通风量，兼顾散热效率与使用静音表现。扇叶的叶型采用后掠式曲面设计，从叶根到叶梢存在连续的扭角变化，能够让气流在沿扇叶表面流动时更贴合翼型，减少叶梢位置的涡流损耗，提升气动效率，降低驱动扇体旋转所需的扭矩，适配低功耗驱动电机的使用需求。中心的轮毂部分做了平整化设计，预留了与电机输出轴匹配的安装定位孔位，轮毂与扇叶的衔接位置做了圆弧过渡处理，能够减少应力集中，避免扇叶长期高速旋转时在衔接位置出现疲劳断裂的问题。在设计思路上，整体采用1:1等比例建模还原，充分考虑实际安装的边界约束：扇叶的最大旋转外径适配常规120mm规格散热位的安装尺寸，轮毂的中心孔位匹配常用微型直流电机的轴径标准，扇体的轴向厚度控制在常规散热组件的容差范围内，安装时不会与周边的散热鳍片、机箱结构件产生干涉。扇叶的曲面曲率经过反复调整，既保证足够的结构强度，不会因高速旋转产生过大的形变，又能最大化气动效率，让气流能够顺畅吹向后方的散热鳍片区域，充分带走鳍片缝隙间留存的热空气。整体结构没有多余的冗余设计，所有曲面都服务于气流导向与结构强度需求，轮毂的平整端面也方便后续做动平衡校准，减少旋转时的偏心震动，提升整体运行的稳定性，延长配套驱动电机的使用寿命，能够满足消费电子、工控设备等多场景下的风冷散热使用需求。
