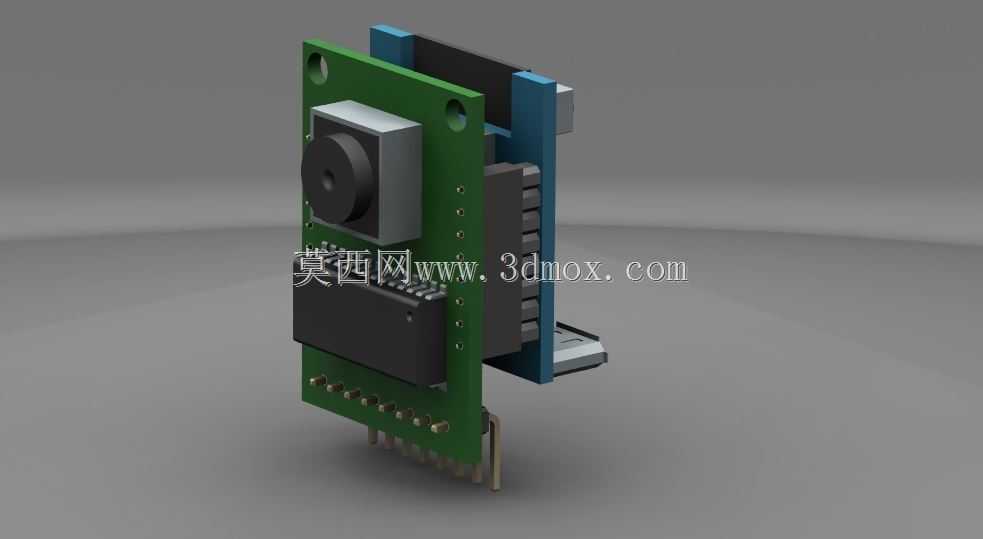

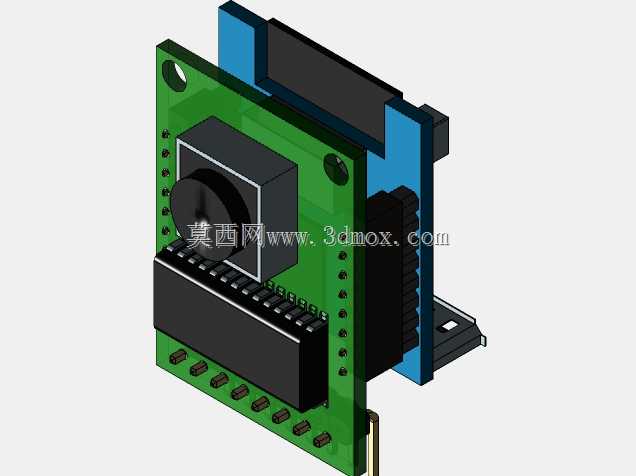

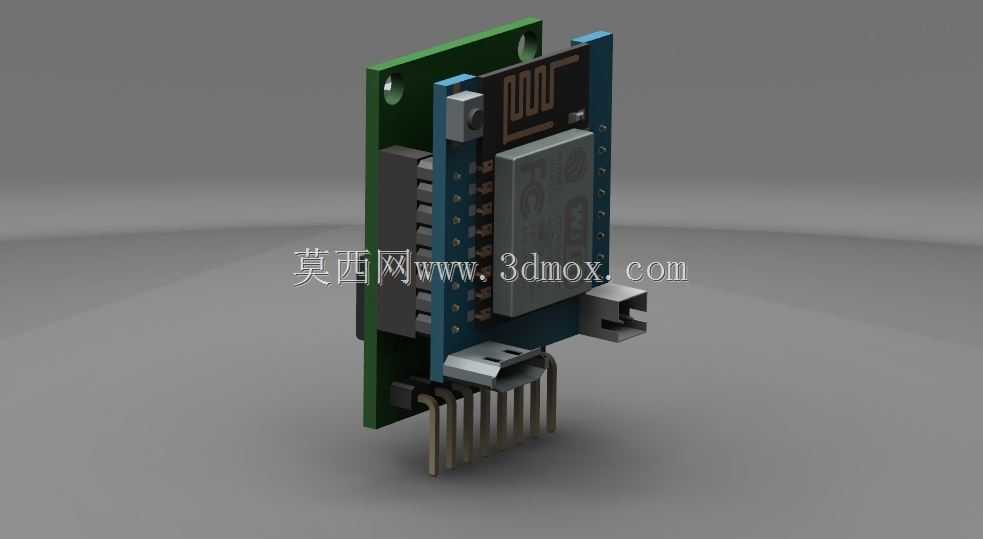

ArduCAM Mini摄像头搭配ESP8266模块结构

这套集成式图像采集传输模组，主要面向小型物联网图像采集场景设计，可适配智能家居安防抓拍、小型智能设备视觉识别、户外低功耗图像回传、创客DIY智能硬件等多种应用场景，能够在有限的空间内完成图像采集、数据处理、无线传输的全链路功能，无需额外搭配复杂的转接电路即可快速部署到各类小型智能硬件项目中。在实际使用过程中，该模组可独立完成200万像素级别的静态图像抓取与低帧率动态影像采集，依托ESP8266内置的WiFi通讯能力，可直接接入局域网或公网，将采集到的图像数据传输至云端服务器或本地控制终端，也可配合简单的边缘计算逻辑，实现移动侦测抓拍、二维码识别、颜色特征识别等轻量化视觉功能，适配低功耗、小体积的嵌入式应用需求。从功能特性来看，该模组采用层叠式堆叠结构设计，将图像采集单元与无线处理单元通过板对板连接器整合为一体，摄像头单元集成了镜头、感光芯片与基础图像处理电路，可输出标准格式的图像数据，ESP8266单元则集成了主控芯片、射频电路与存储模块，负责图像数据的编码处理与无线传输，两个单元之间的信号走线经过优化，避免了射频信号对图像采集的干扰，保障图像输出的稳定性。设计过程中充分考虑了小型化设备的安装限制，整体采用紧凑的层叠布局，将接插件统一布置在模组底部，既减少了整体占用的平面空间，也方便用户通过排针直接将模组焊接到主控载板上，无需额外预留接线空间；模组边缘预留了标准安装孔位，可通过铜柱或螺丝直接固定在设备壳体内部，适配不同厚度的安装空间。外形尺寸方面，整体轮廓控制在极小的范围内，可轻松嵌入到智能门锁、小型监控探头、智能玩具、环境监测终端等对空间要求严苛的设备内部，安装边界清晰，外围器件不会与摄像头镜头、WiFi天线区域产生干涉，镜头部分突出于主板平面，可根据实际安装需求调整镜头朝向，也可搭配不同焦距的镜头适配不同的拍摄距离需求，无需改动整体安装结构即可完成功能调整。
