SparkFun BlueSMiRF蓝牙调制解调器模组

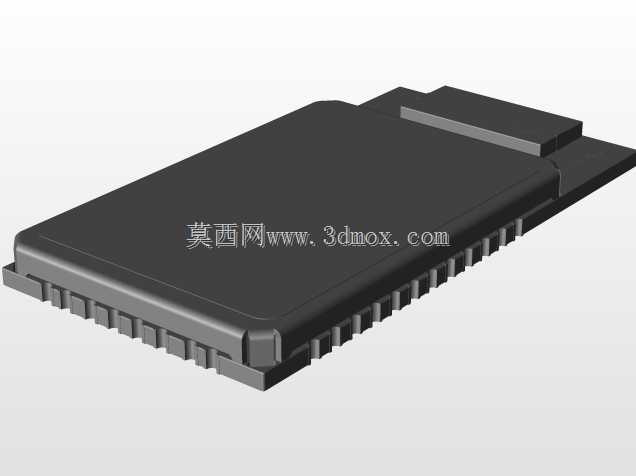

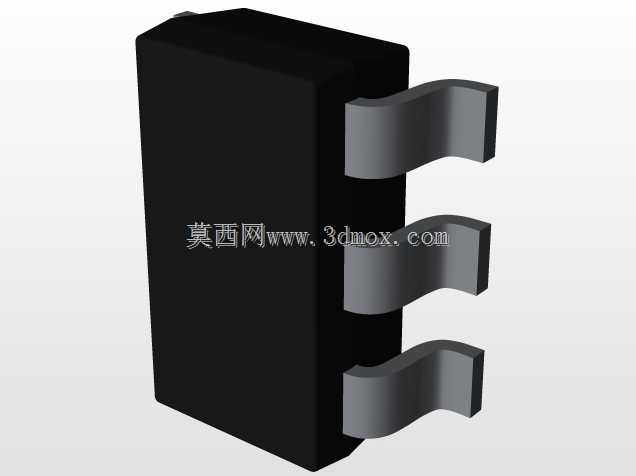

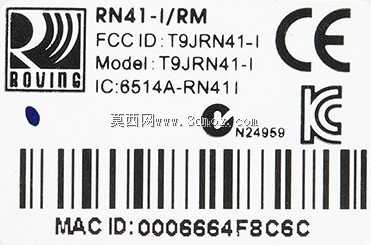

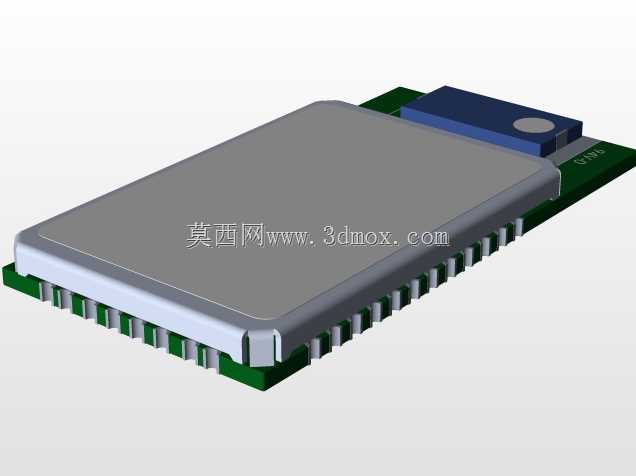

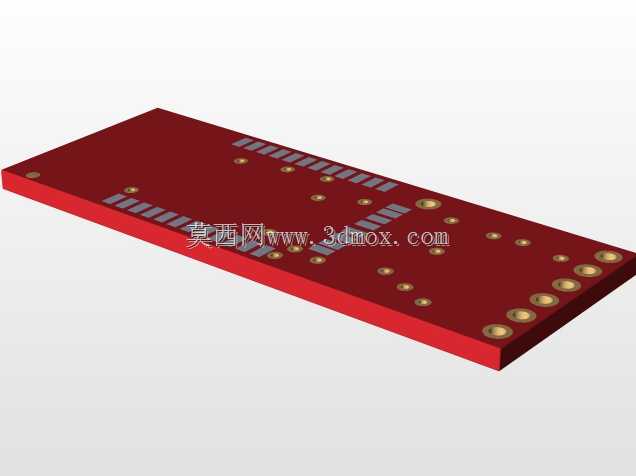

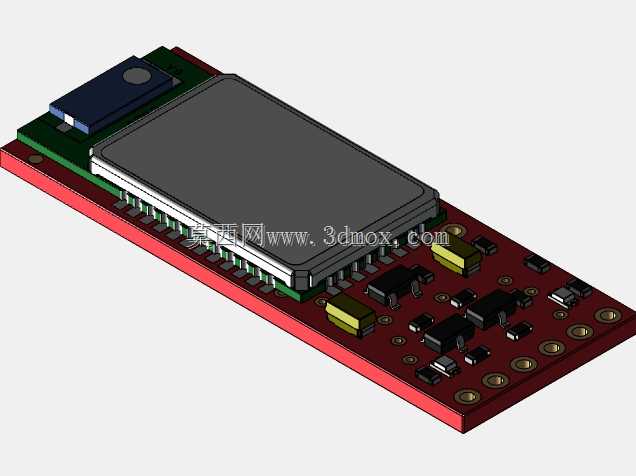

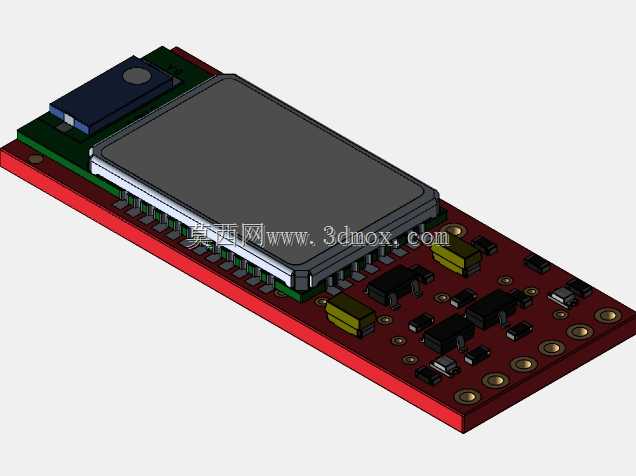

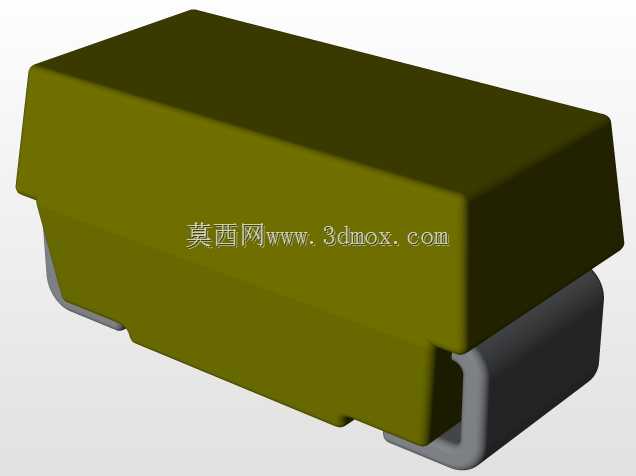

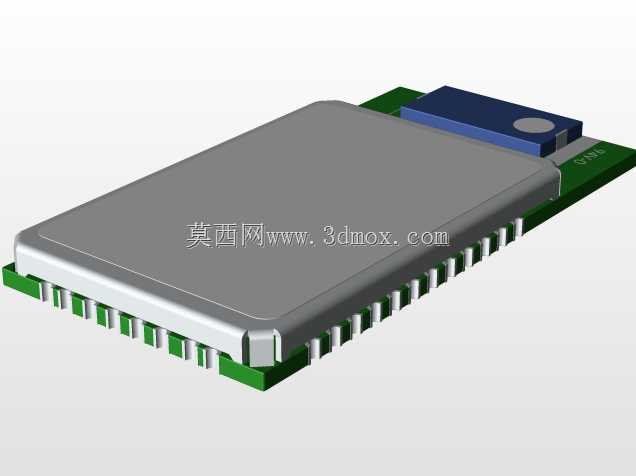

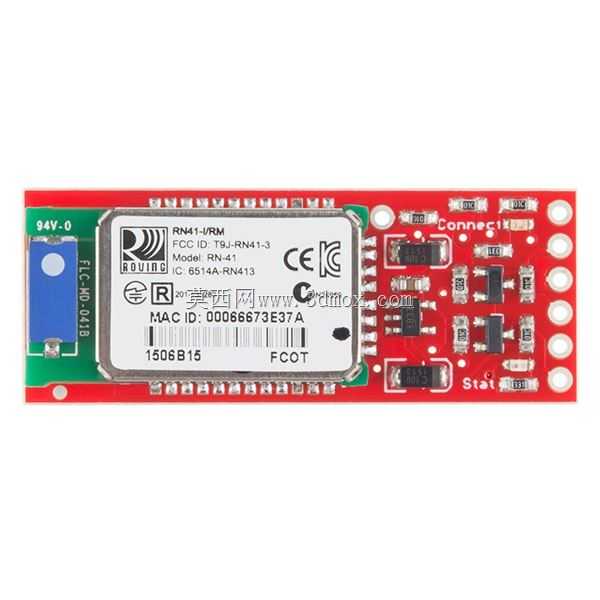

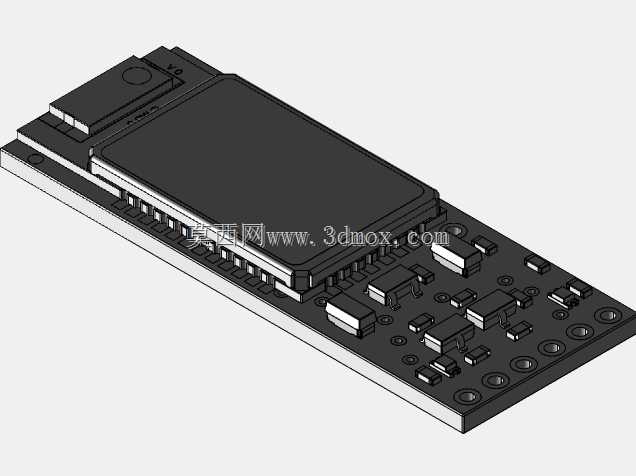

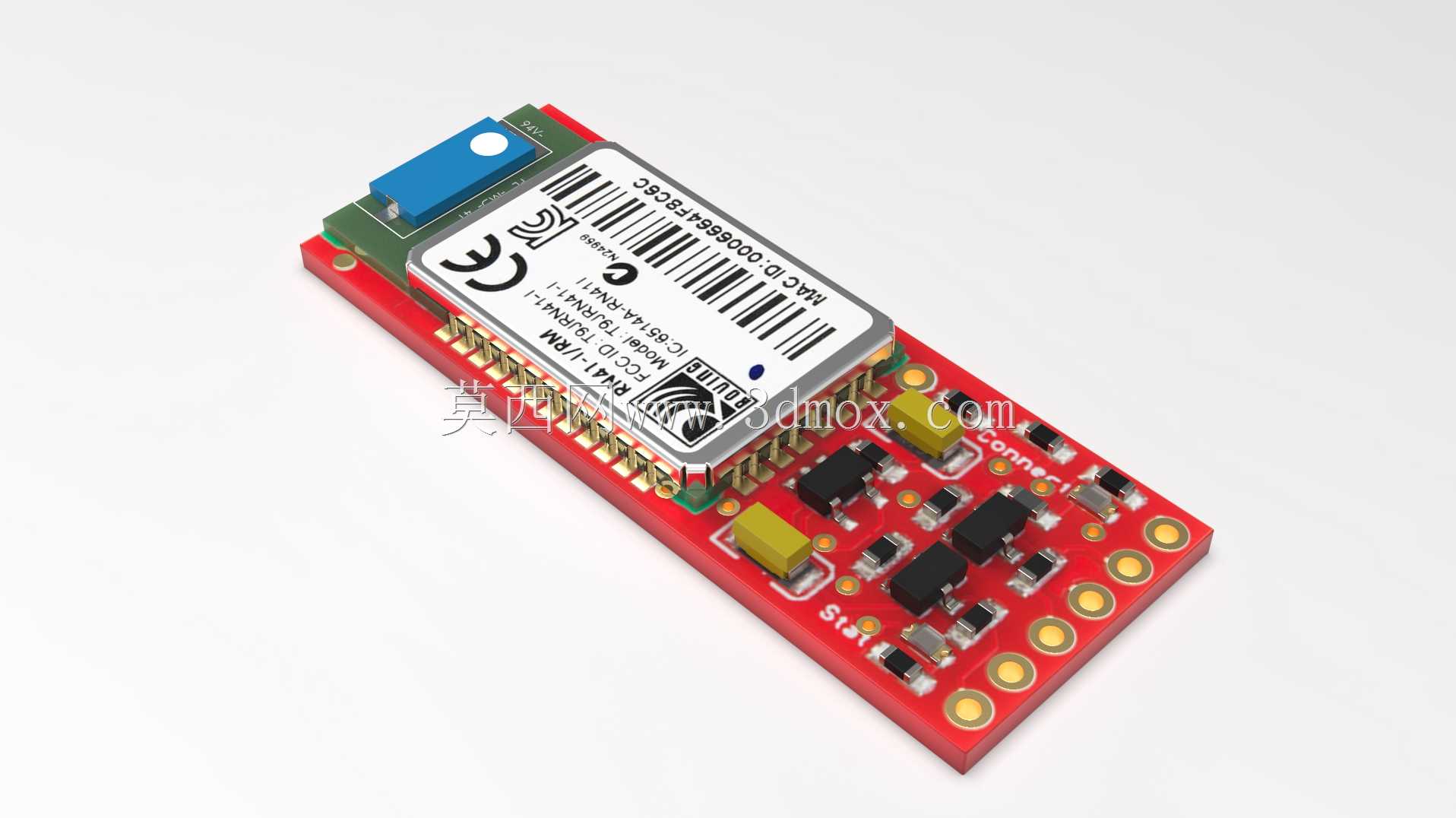

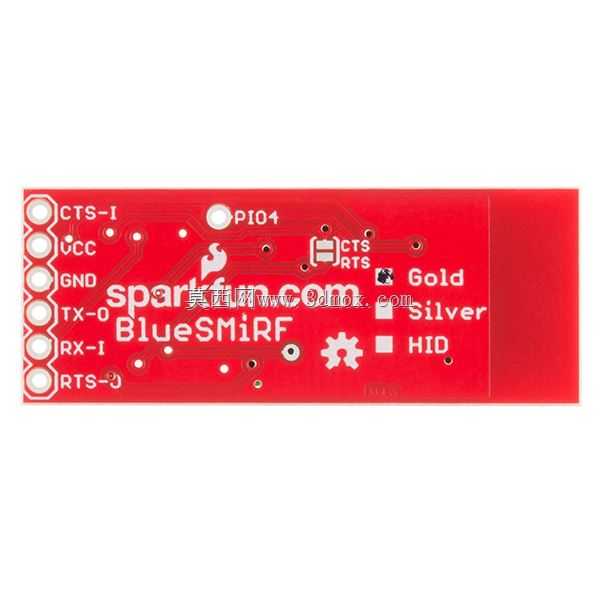

这款蓝牙调制解调器模组是面向短距离无线数据传输场景打造的嵌入式通讯组件，广泛适用于工业传感数据采集、小型智能硬件外设互联、嵌入式开发调试、机器人串口透传、老旧设备无线改造等多个场景，能够替代传统有线串口连接，在100米范围内实现稳定的双向数据透传，无需复杂的协议配置即可快速搭建无线通讯链路，大幅降低设备布线成本与改造难度。模组采用分层堆叠式结构设计，底层为红色FR-4印刷电路板，板载完整的电源调理、信号电平匹配、状态指示电路，顶层集成经过认证的蓝牙核心射频模块，核心模块表面印刷合规认证标识与唯一硬件地址信息，方便生产环节的溯源与合规核验。板载的蓝色复位按键可快速实现模组恢复出厂与重启操作，多颗不同参数的贴片电容、电阻排布在核心模块周边，完成电源滤波、阻抗匹配、信号隔离的功能，板端排布的两排半孔焊盘既支持直插焊接到用户载板，也可通过排针实现可拆卸式安装，适配不同的集成需求。设计过程中充分考虑嵌入式集成的安装边界，整体采用长条形窄版布局，宽度控制在常规2.54mm排针间距的兼容范围内，长度适配多数小型嵌入式设备的内部安装空间，板边的四个圆形安装孔可配合铜柱实现螺丝固定，也可直接通过焊盘焊接固定，安装方式灵活多变。电路设计上预留了完整的串口通讯、电源、状态指示引脚，可直接对接主流单片机的UART接口，板载的电平转换电路可兼容3.3V与5V单片机系统，无需额外添加电平转换芯片即可直接对接不同电压等级的主控系统，降低用户的外围电路设计工作量。射频部分的走线经过阻抗控制设计，保证蓝牙信号的发射与接收灵敏度，板载的电源滤波电路可有效抑制电源纹波干扰，即使在工业现场存在电磁干扰的环境下也能维持稳定的通讯连接，不会出现数据丢包、连接中断的问题。模组的金版型号具备更优的射频性能与更远的传输距离，适合对通讯稳定性要求更高的工业场景使用，可在复杂遮挡环境下维持可靠的无线连接，满足各类嵌入式无线通讯的集成需求。
