DPDT通孔式小型信号继电器结构设计

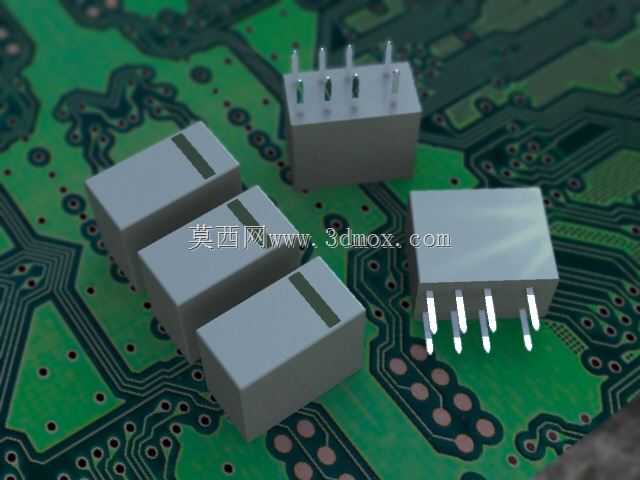

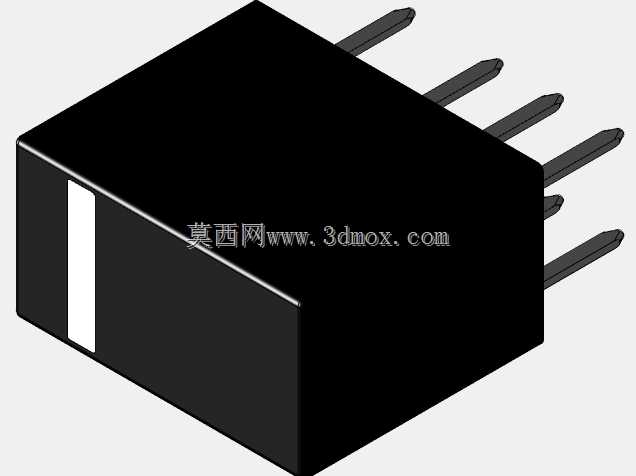

在现代电子设备的控制回路中，继电器是实现小信号控制大功率回路、强弱电隔离的核心基础元件，广泛应用在工业控制板卡、消费电子电源模块、通信设备接口电路、汽车电子控制单元等场景中，能够在控制端输入额定驱动信号后，快速切换输出端的触点通断状态，实现电路逻辑切换、负载通断控制、电气隔离防护等核心功能，避免控制端弱信号直接接触高压大电流负载带来的干扰与器件损坏风险。这款DPDT双刀双掷通孔继电器，在设计之初就瞄准高密度PCB板卡的紧凑安装需求，针对当前电子设备内部空间不断压缩、板上元件排布密度持续提升的行业痛点，摒弃了传统大体积继电器的冗余结构设计，在保证触点载流能力与绝缘耐压性能的前提下，尽可能压缩元件的整体外形尺寸，最终实现10.6mm×5.7mm×9.0mm的纤细紧凑尺寸，能够适配高密度排布的印刷电路板安装场景，即使在板上元件间距不足2mm的紧凑布局中，也能预留足够的焊接操作空间与电气安全间隙，不会和周边的阻容元件、芯片、接插件产生结构干涉。从结构设计来看，这款继电器采用标准双列直插通孔引脚布局，引脚间距符合通用PCB设计的通孔元件规范，能够适配常规波峰焊、手工焊等多种焊接工艺，引脚长度经过精准核算，既能够保证穿过标准厚度PCB后露出足够的焊锡浸润长度，保障焊接可靠性，又不会因为引脚过长导致焊接后多余引脚修剪工作量增加，或是在板背面突出过多占用背板装配空间。外壳采用阻燃工程塑料一体注塑成型，表面做哑光防滑处理，既能够为内部的电磁线圈、衔铁、触点组件提供稳固的防护，避免生产装配过程中的机械冲击损伤内部精密结构，又能满足电子元件的阻燃等级要求，在电路出现异常过载升温时不会出现外壳自燃的风险。内部电磁驱动结构经过优化设计，在保证触点接触压力足够、接触电阻稳定的前提下，尽可能降低线圈的驱动功耗，适配常规低电压逻辑控制回路的驱动能力，不需要额外增加驱动放大电路即可直接由通用逻辑芯片输出信号驱动，有效简化外围电路的设计复杂度。触点部分采用双刀双掷结构，能够同时实现两路独立电路的同步切换，既可以用来控制两路独立负载的通断，也可以用来实现单路负载的电源极性切换、信号通路切换等功能，适配更多样的电路逻辑需求。在安装边界设计上，这款继电器的本体外形做了规整的长方体设计，没有突出的异形结构，在PCB布局时可以按照标准矩形元件做排布规划，元件顶部预留的标识区域可以清晰印刷触点定义、线圈参数等标识信息，方便生产过程中的元件对位与后期检修时的参数核对，本体侧面的加强筋结构既提升了外壳的结构强度，又能够在元件插装时起到导向定位的作用，避免插装过程中出现本体倾斜、引脚错位的问题。
