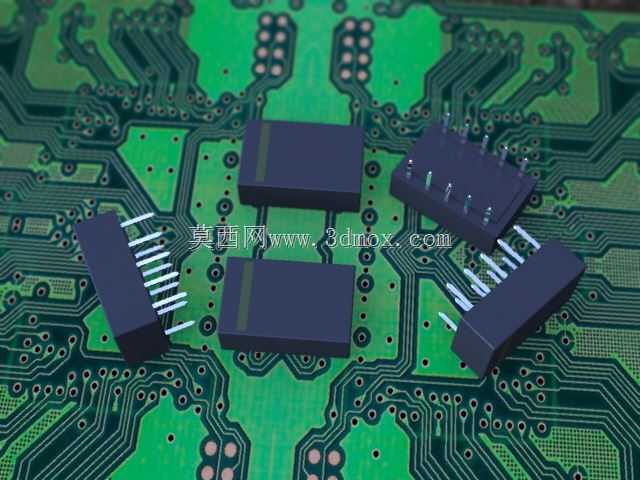

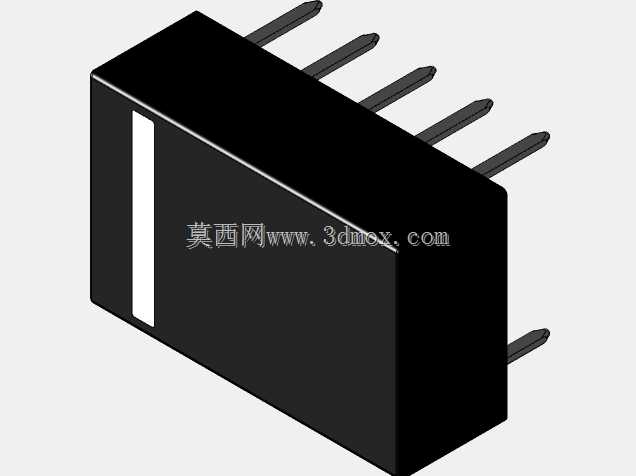

DPDT通孔扁平紧凑继电器结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:178336
  • DPDT通孔扁平紧凑继电器结构设计
  • DPDT通孔扁平紧凑继电器结构设计

在现代电子电路设计领域,双列直插通孔式继电器是工控板卡、消费电子主板、电源控制模块中极为常用的控制类元件,承担着小电流控制大电流、电路通断切换、信号回路隔离的核心作用,能够在低压控制信号与高压负载回路之间建立可靠的电气隔离,避免负载侧的浪涌、干扰反向串入控制回路损坏主控芯片,是各类需要电控切换的电路方案中不可或缺的基础元器件。这款DPDT双刀双掷结构的通孔继电器,在设计之初就瞄准了高密度PCB板卡的紧凑安装需求,针对当前消费电子、小型工控设备内部空间局促、元件排布密度高的痛点,采用了扁平化的外形结构设计,整体外壳采用耐高温的绝缘工程塑料注塑成型,外壳边缘做了圆角过渡处理,既可以避免生产插件过程中尖锐边角划伤操作人员、刮损相邻元件的绝缘层,也能在自动化波峰焊工序中减少助焊剂残留的堆积,提升焊接工序的良率。产品的引脚采用标准通孔排布设计,引脚间距匹配常规PCB板的通孔网格尺寸,引脚材质选用高导电性的铜合金并做了镀锡处理,既保证焊接时的上锡性能,也能在长期通电工作过程中抵御氧化,降低接触电阻带来的温升与信号损耗。双刀双掷的内部触点结构,能够同时实现两路独立回路的通断切换,可满足电源正负极同步切断、双路信号同步切换的使用需求,触点部分选用抗电弧侵蚀的合金材质,能够在额定负载下承受多次通断冲击,保证长期工作的接触可靠性。外形尺寸上,这款继电器整体长度控制在14mm,宽度为9mm,整体高度仅5mm,相比常规同规格继电器大幅压缩了高度方向的占用空间,能够适配薄型化的设备外壳设计,安装时仅需在PCB对应位置钻出匹配引脚直径的通孔,插件过波峰焊即可完成固定,不需要额外的固定结构件,能够有效降低板卡的整体装配成本。在实际应用场景中,这款继电器可广泛用于小型智能家居控制板、便携工控设备、车载辅助电路、小型电源模块的回路控制中,既可以作为负载回路的直接开关元件,也可以作为中间继电器驱动更大功率的开关器件,其紧凑的尺寸能够帮助工程师在有限的板卡空间内完成更多功能元件的排布,在保证电路控制性能的前提下,进一步缩小整体设备的体积。设计过程中充分考虑了自动化生产的兼容性,外壳顶部为平整平面,能够适配自动化贴插设备的吸嘴取料需求,引脚的直线度与共面度都做了严格管控,避免插件过程中出现引脚折损、插偏的问题,同时外壳的耐温参数能够匹配常规无铅波峰焊的温度曲线,不会在焊接过程中出现外壳变形、内部触点移位的问题,保障批量生产的一致性与可靠性。
