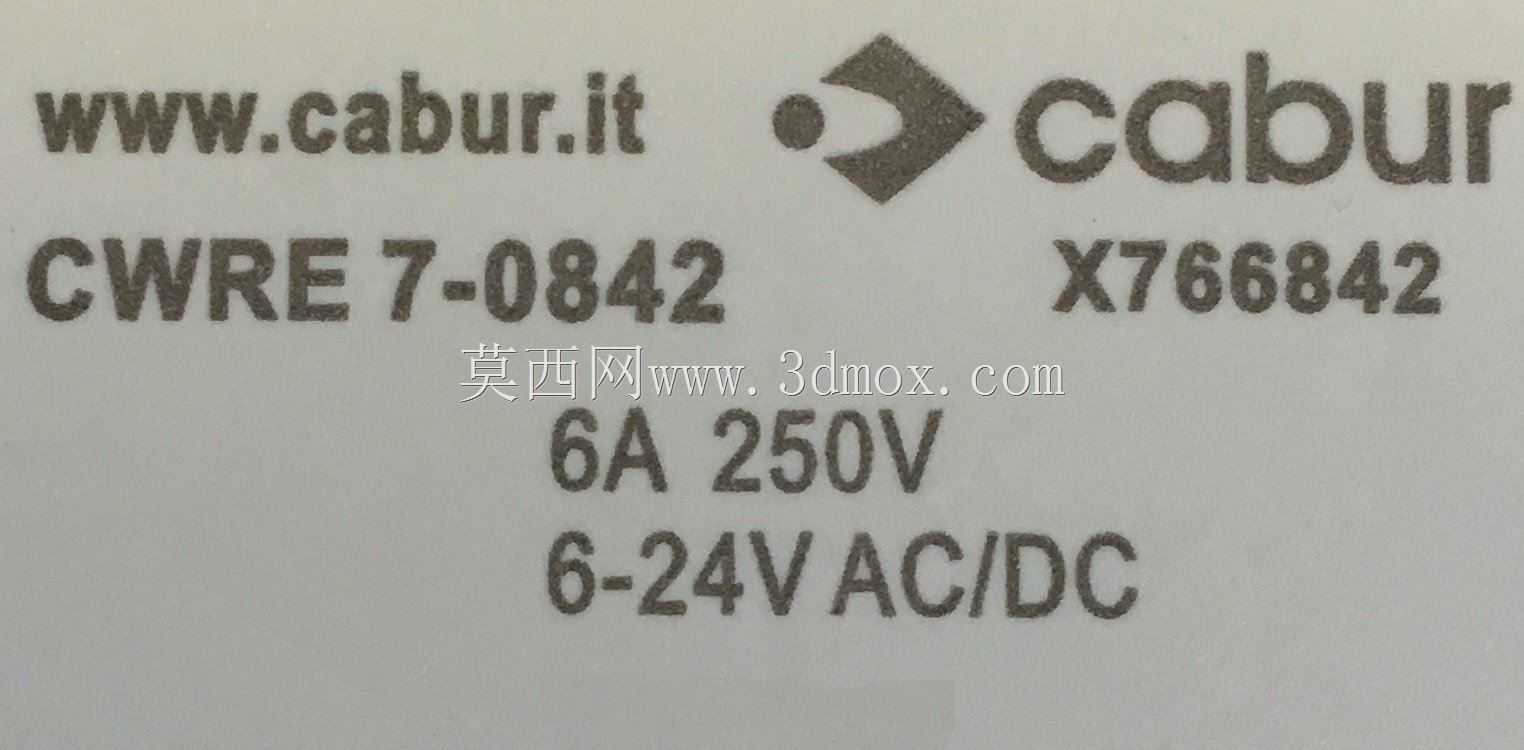

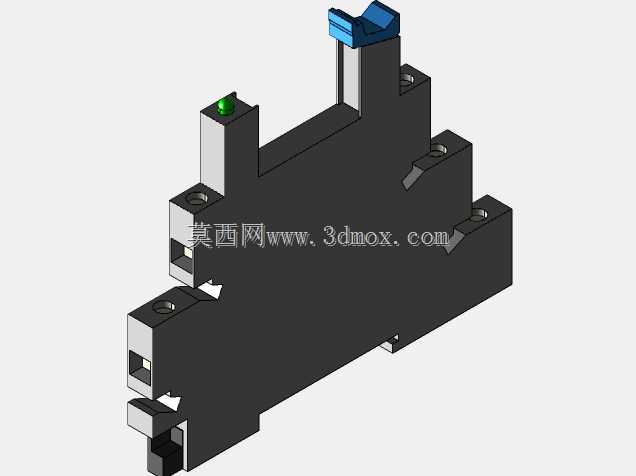

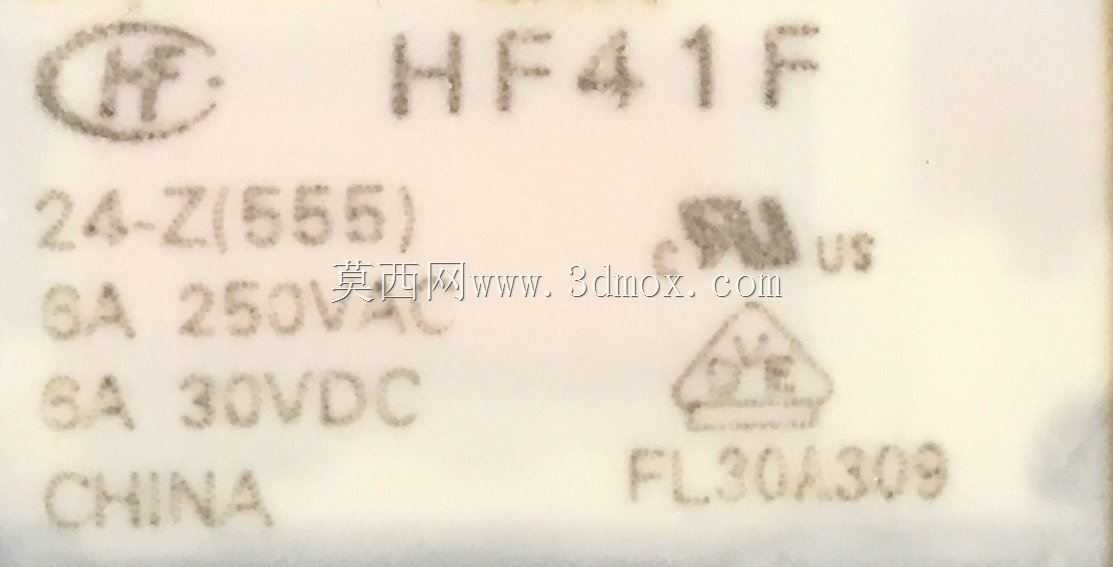

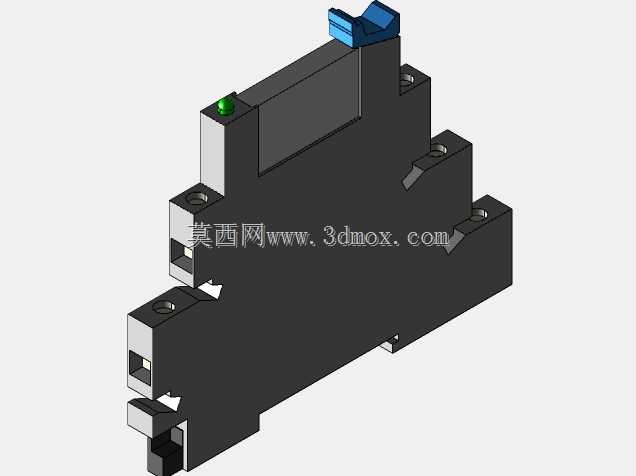

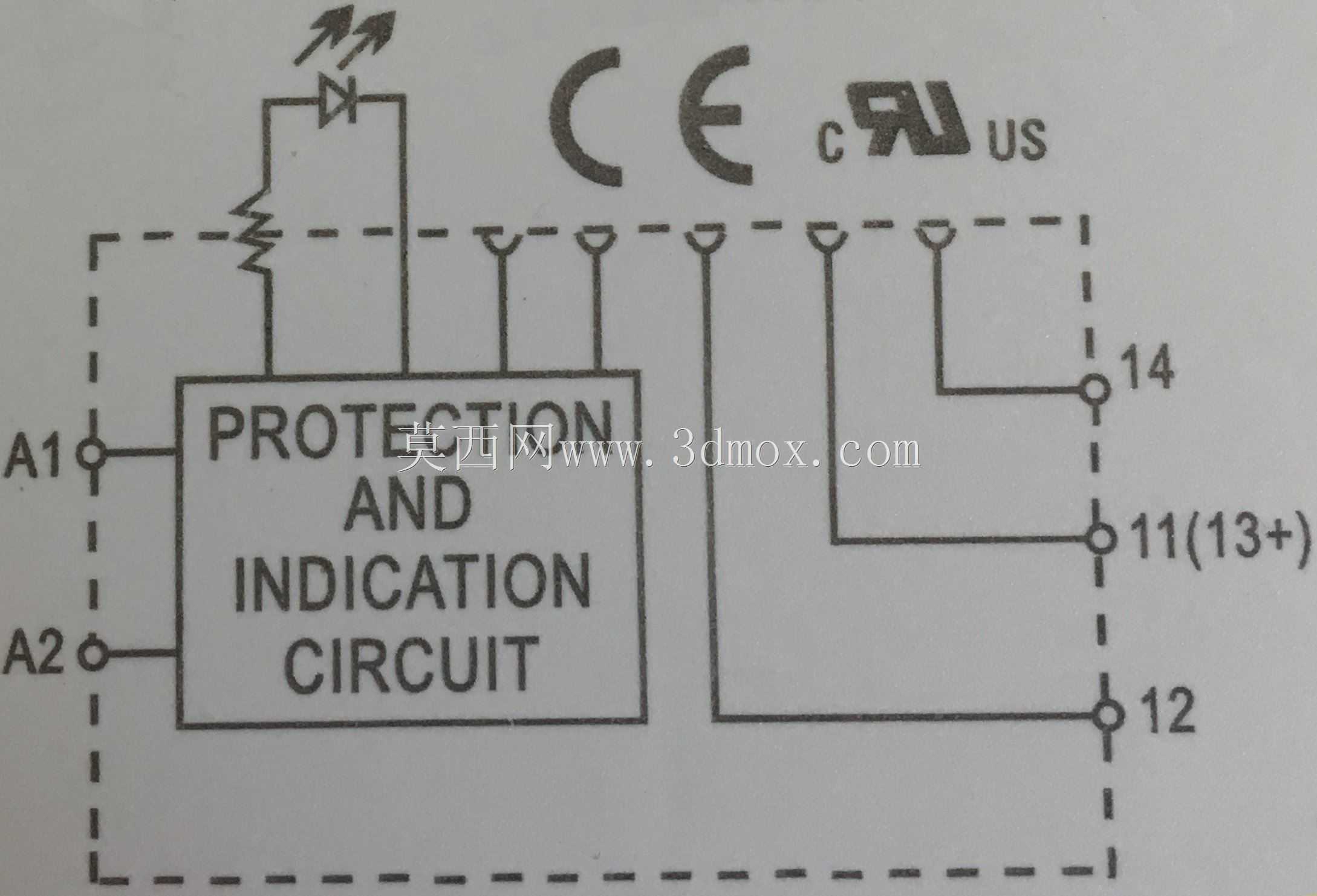

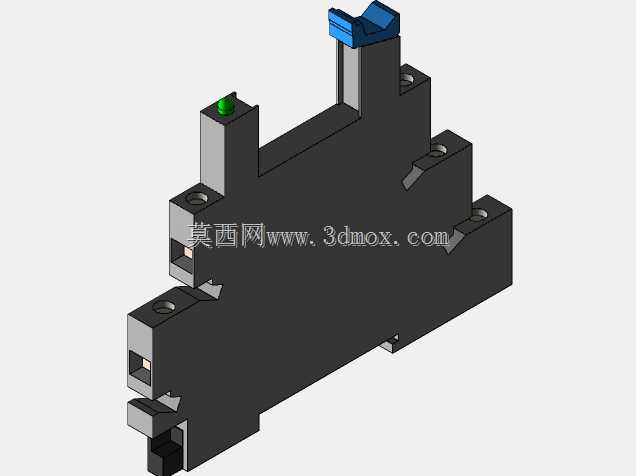

DIN导轨安装型薄款继电器接线端子结构

这款继电器接线结构主要面向工业控制柜内部的低压信号切换、小功率负载通断场景，常见于自动化产线控制回路、楼宇配电信号回路、小型设备电控系统中，承担控制信号中转、弱电回路隔离、小功率负载驱动的核心作用，能够在紧凑的柜内空间里完成多回路信号的有序转接，避免柜内走线杂乱引发的信号干扰、接线松脱故障。在实际设备运行中，该结构适配标准DIN导轨安装场景，无需额外打孔固定，可直接卡装在电控柜通用的35mm标准导轨上，和同规格的端子排、断路器、隔离模块并排安装，充分利用柜内导轨的排布空间，单模块的厚度控制在薄型化尺寸，单排排布时每米导轨可容纳数十个同规格模块，大幅提升高密度柜内的空间利用率。产品功能上集成了继电器本体、接线端子、状态指示、导轨卡扣四个核心部分，顶部设置的状态指示件能够直观显示继电器的吸合状态，运维人员巡检时无需测量回路即可快速判断模块工作状态；上下两端的接线位采用螺丝夹线结构，适配26至14AWG线径的多股或单股铜芯导线，夹线力度均匀，长期运行下不会出现导线松脱、接触电阻过大的问题；侧面的导轨卡扣带有弹性解锁结构，安装时只需对准导轨轻压即可完成卡装，拆卸时用一字螺丝刀撬动卡扣即可快速取下，无需拆卸周边相邻元件，大幅提升柜内装配和后期维护的效率。设计过程中充分考虑了工业现场的使用需求，整体外壳采用阶梯式错落结构，既避让了接线位的操作空间，让螺丝刀在接线操作时不会被相邻模块遮挡，又通过结构加强筋提升了外壳的抗形变能力，在柜内温度变化、长期震动的工况下不会出现外壳开裂、端子移位的问题；模块的接线位间距符合电气安全间距要求，相邻回路之间的爬电距离满足低压电气规范，避免相邻接线端出现飞弧、短路风险；内部继电器与接线端子的连接采用内嵌式导电结构，无外露带电部分，降低运维人员误触带电部位的安全风险。安装边界方面，模块卡装在导轨上后，前端突出导轨的距离适配常规柜内的走线槽预留空间，不会和柜门内侧的线槽、标识牌产生干涉；上下接线位的导线引出方向垂直于导轨平面，接完导线后可顺着走线槽方向整理线束，让柜内走线更加规整；模块整体的高度适配小型电控箱的内部深度，即使是深度较浅的壁挂式控制箱，也能顺利完成安装并关闭箱门，不会出现模块顶到箱门的问题。
