单相直流控交流固态继电器结构设计

在工业自动化控制、智能配电、温控加热系统、轻工机械电控回路等诸多场景中，固态继电器作为无触点通断的核心电控元件，凭借无机械磨损、响应速度快、抗干扰能力强、工作噪音低的优势，逐步替代传统电磁继电器在高频通断、高可靠性要求的回路中承担负载切换功能。本次呈现的单相直流控交流固态继电器，主要面向低压交流负载的通断控制场景，适配控制端3-32V直流信号输入，可直接对接PLC输出端口、单片机控制引脚、温控器触发端等常见工控信号源，输出端可承载24-380V交流回路负载，额定通断电流可达25A，能够直接驱动中小型加热管、交流接触器线圈、小型电机、照明回路等常见工业负载，无需额外加装中间继电器做信号中转，可有效简化电控柜内部布线逻辑，减少回路接点数量，提升整套电控系统的运行稳定性。

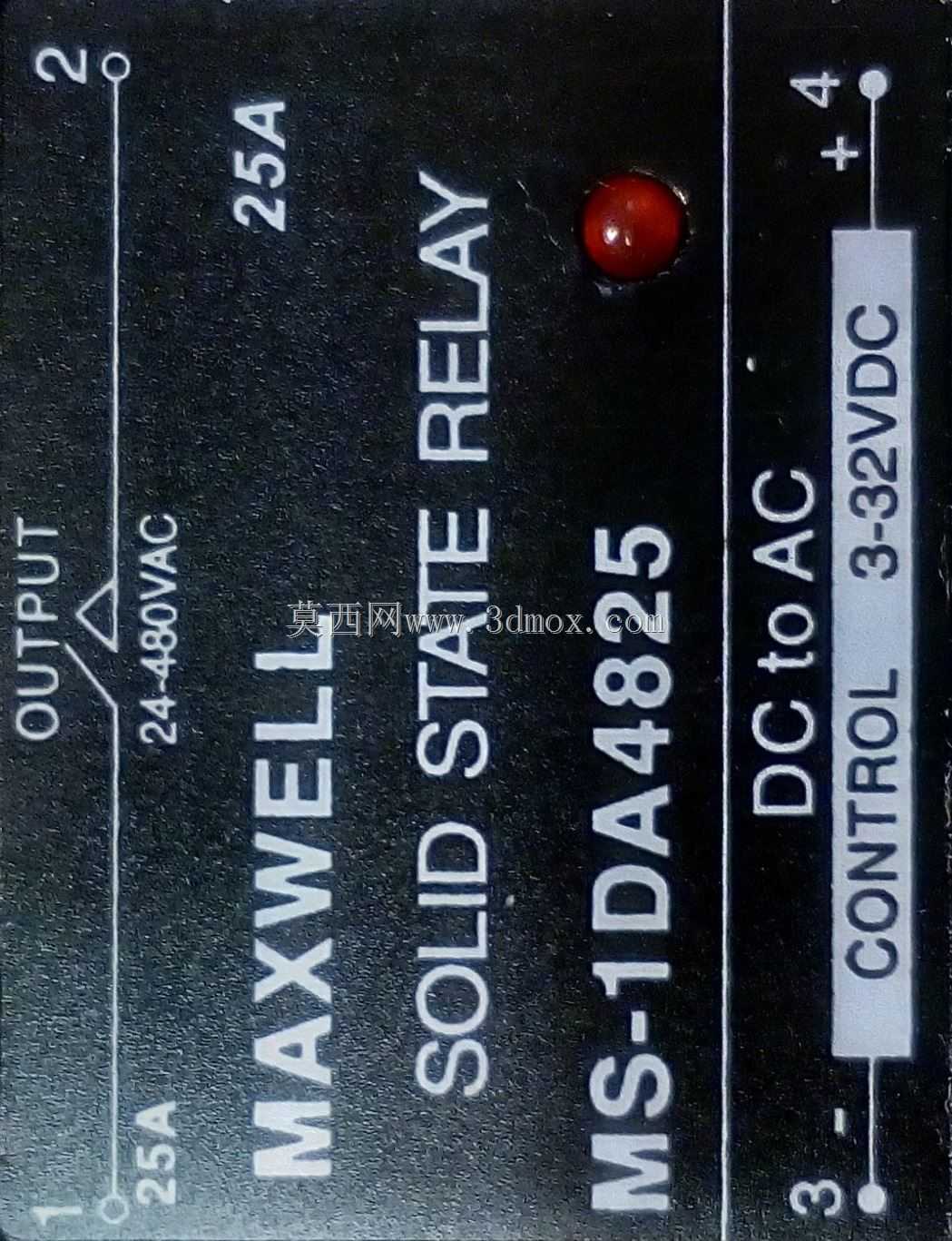

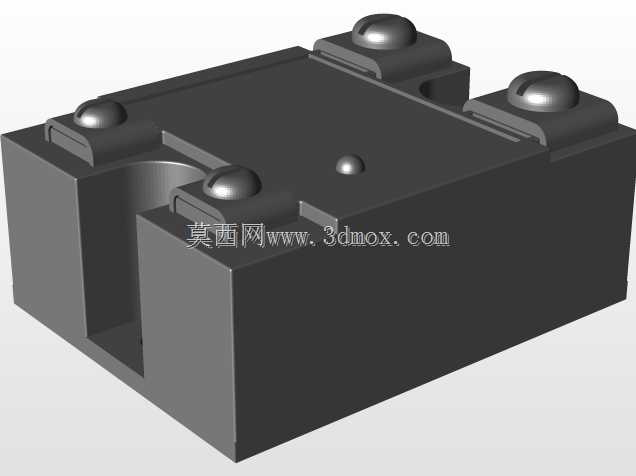

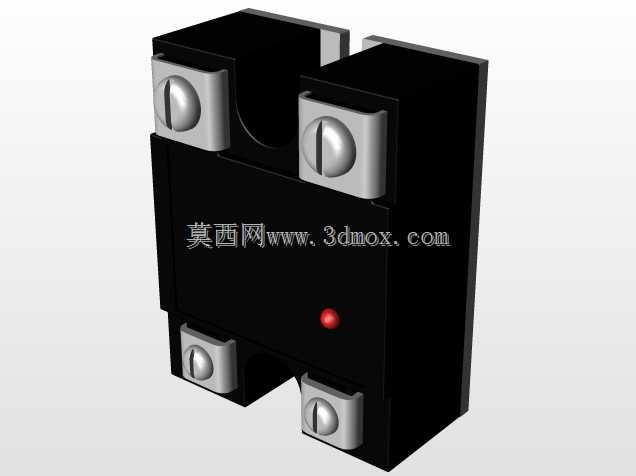

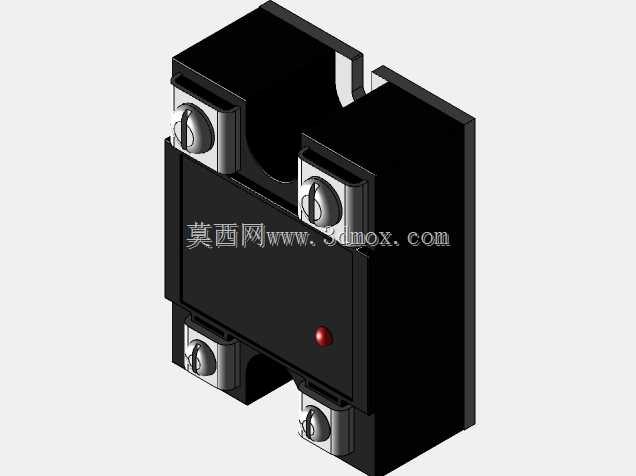

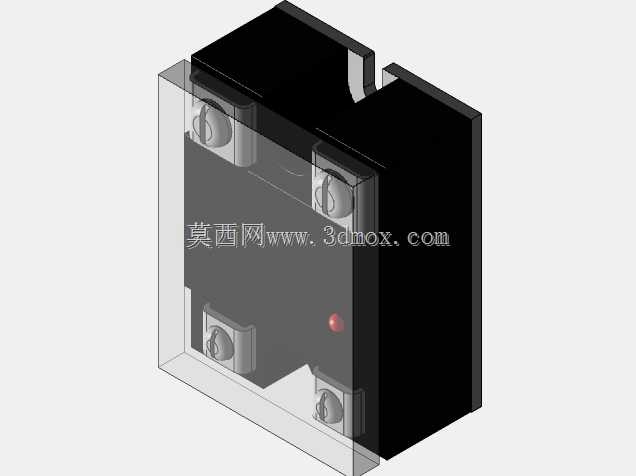

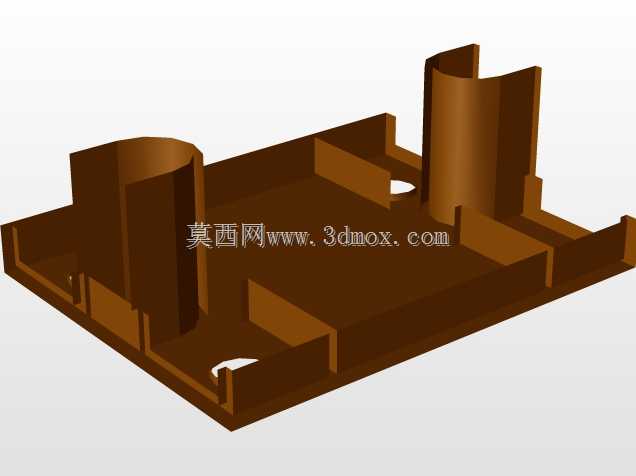

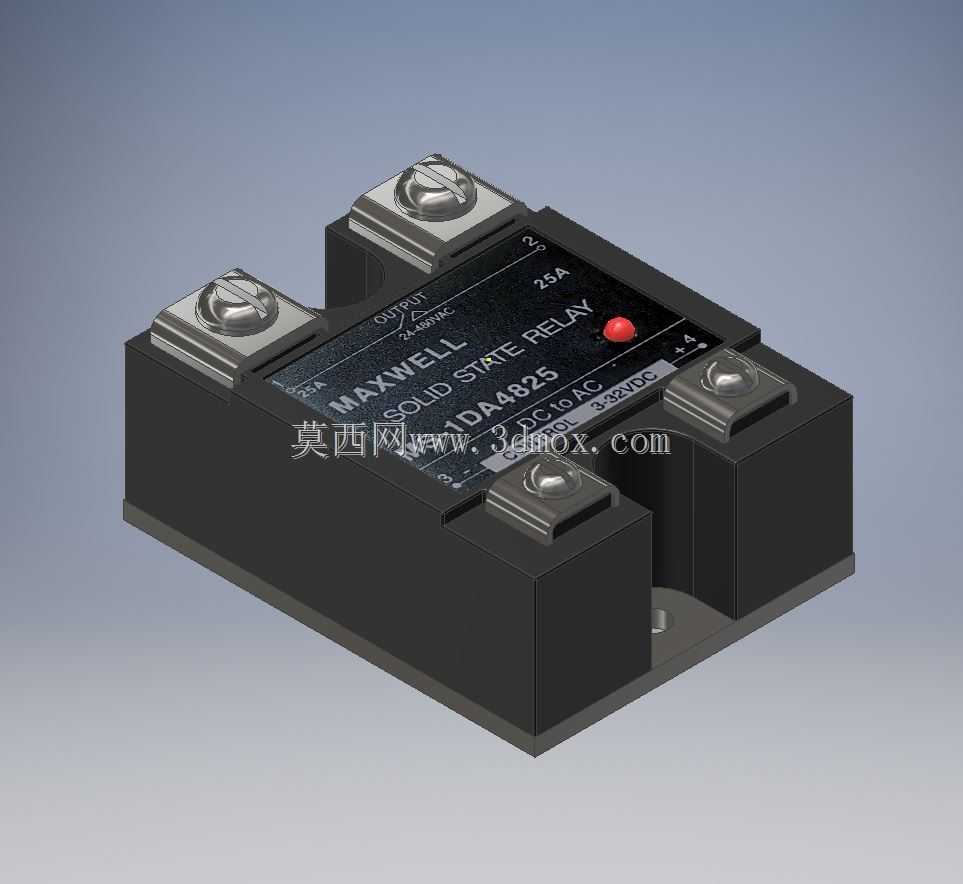

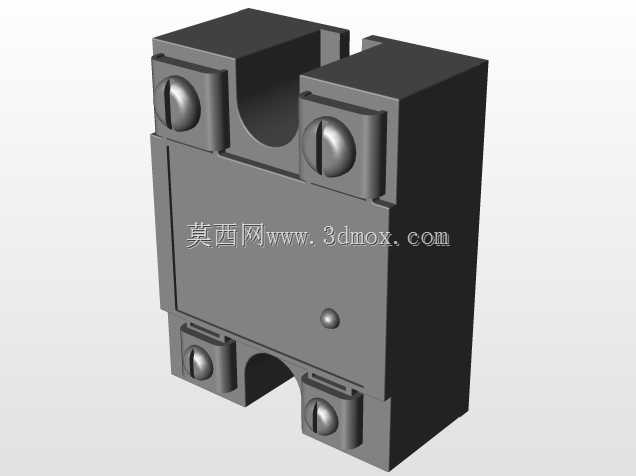

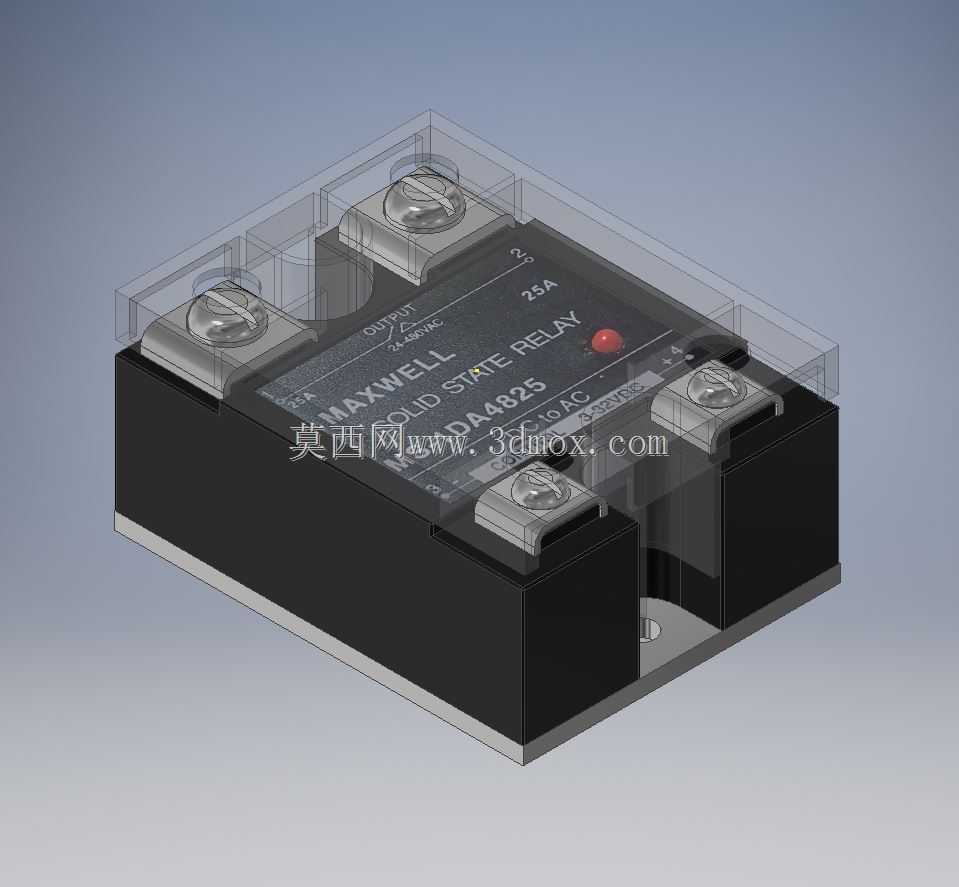

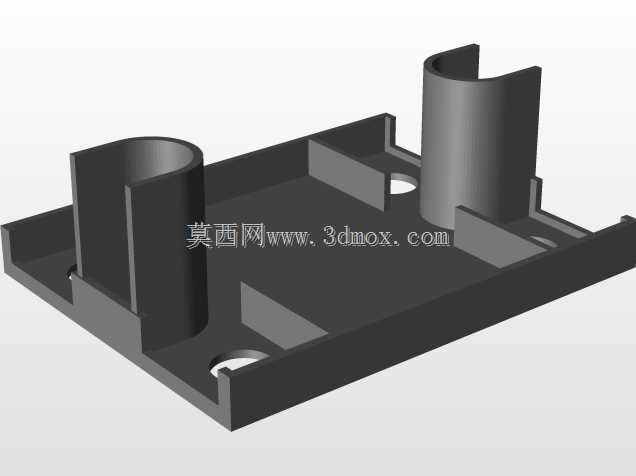

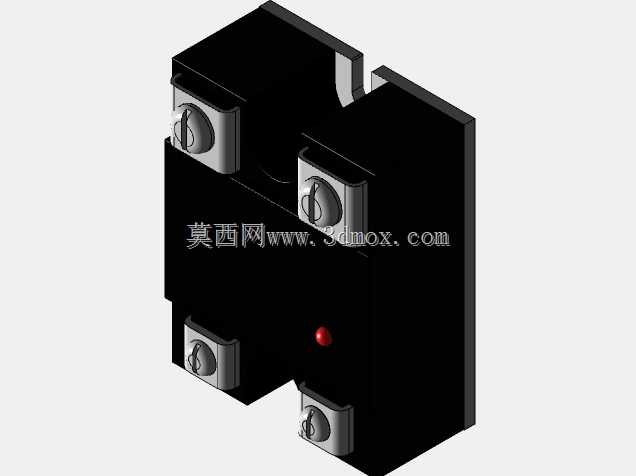

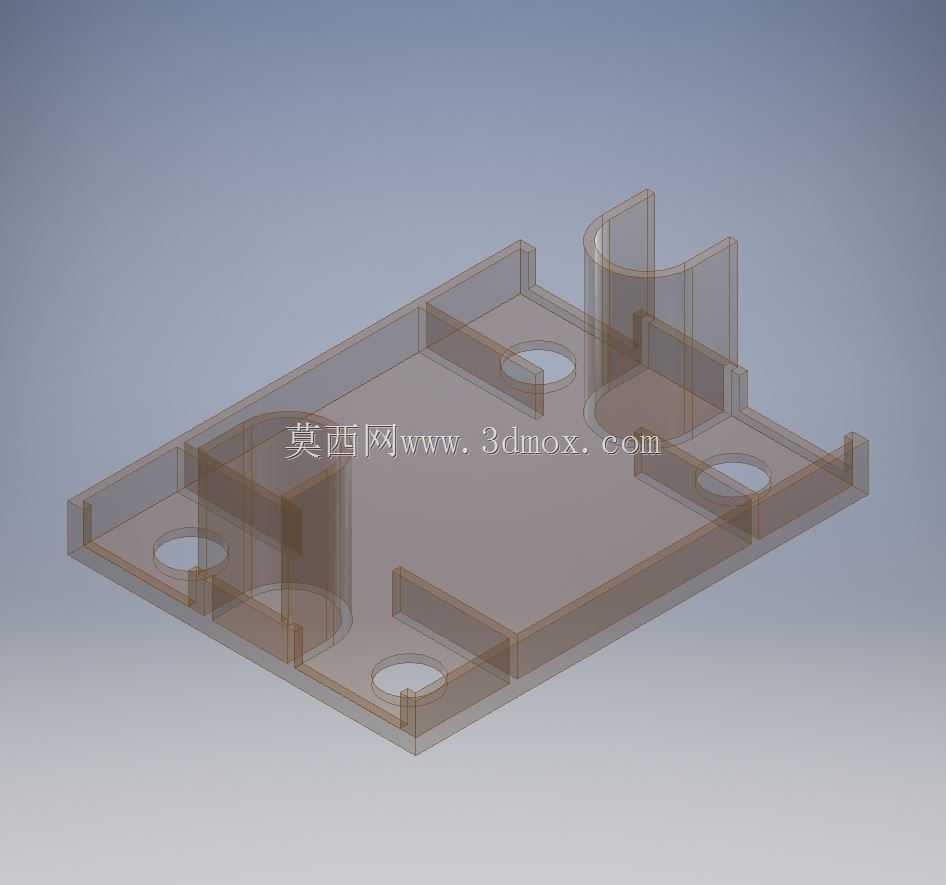

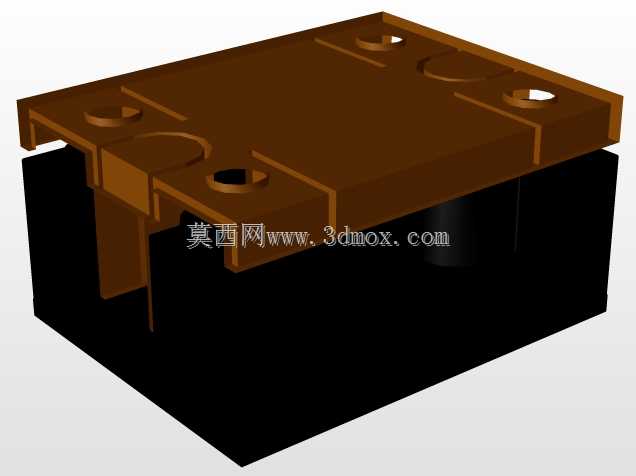

从产品设计思路来看，这款固态继电器采用模块化一体式封装结构，整体为方正块状布局，主体外壳采用耐高温阻燃工程塑料材质，上盖设置透明观察区域，可直接查看内部印制的参数标识与工作状态指示灯，输入端触发时红色指示灯点亮，可帮助现场运维人员快速判断器件工作状态，排查回路故障。主回路接线端采用大扭矩压接式接线端子，端子表面做镀镍防锈处理，搭配防滑压线螺丝，可适配不同线径的多股铜芯导线，压接后接触电阻小，长时间大电流工作下不易出现接线端发热氧化的问题。器件底部预留标准安装固定孔位，可兼容标准DIN导轨安装与底板螺丝固定两种安装方式，安装边界适配市面上绝大多数固态继电器的安装位尺寸，替换老旧器件时无需重新打孔调整安装位置，可直接原位替换，大幅降低现场运维的改造成本。

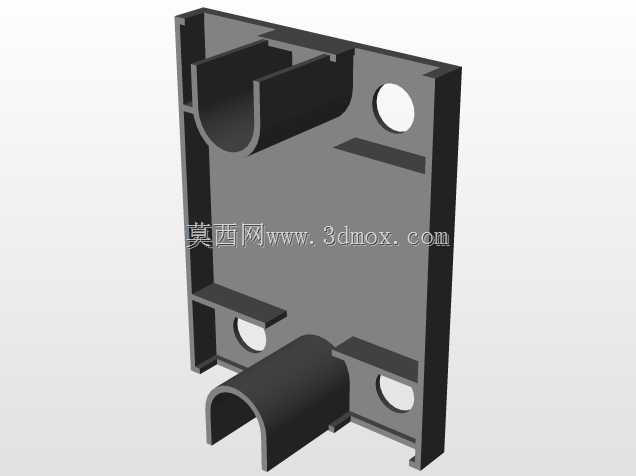

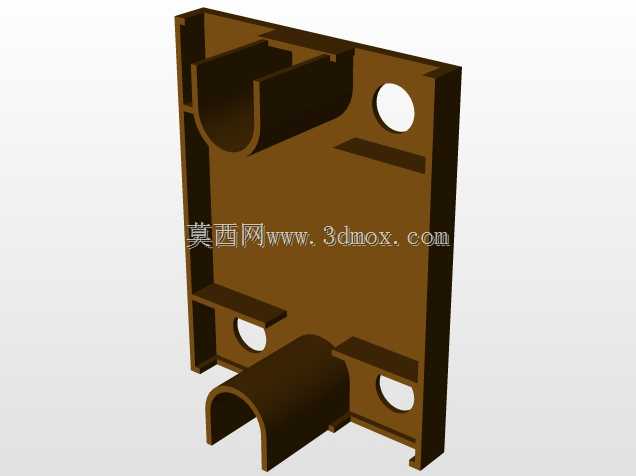

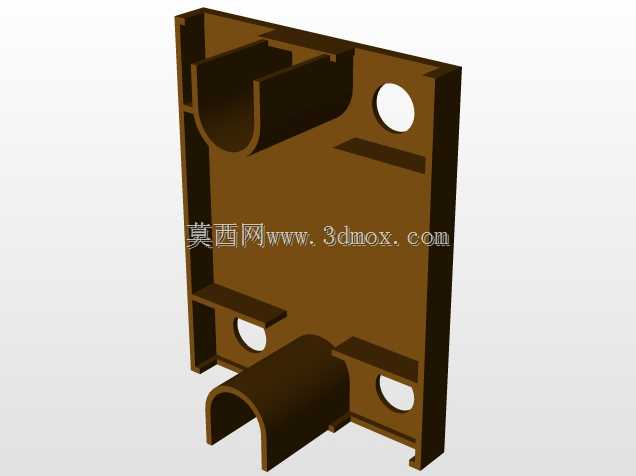

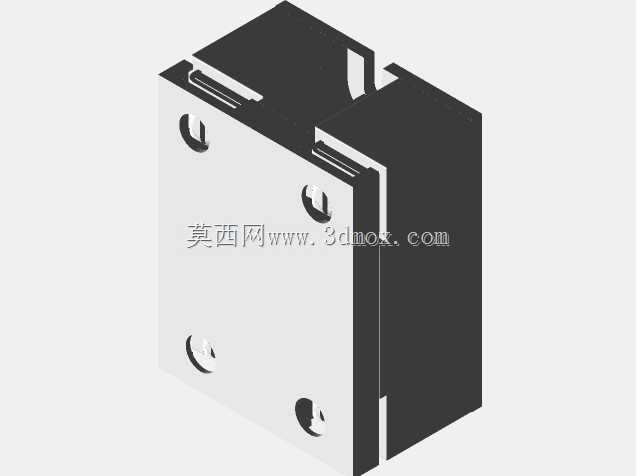

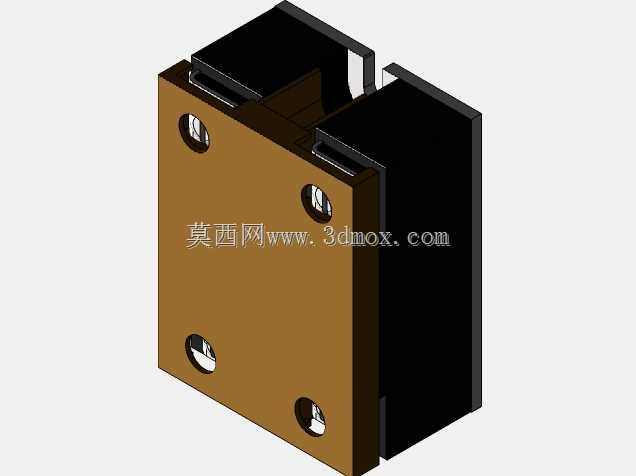

在结构细节设计上，这款继电器充分考虑了工业现场的散热需求，底部基板采用高导热铝合金材质，平面度控制在较高精度范围内，安装时搭配导热硅脂可与散热面充分贴合，大电流负载工况下可快速将内部功率器件产生的热量传导至外部散热器，避免器件因过热出现参数漂移甚至烧毁的问题。内部功率回路与控制回路之间采用光电隔离设计，控制端与负载端之间具备足够的绝缘耐压等级，可有效避免负载端的高压串入控制回路，损坏前端的控制元件，同时可抑制负载端的浪涌干扰传导至控制侧，提升整套系统的抗干扰能力。相较于传统电磁继电器，这款固态继电器没有机械触点结构，不存在触点吸合弹跳、电弧烧蚀、机械磨损的问题，开关寿命可达传统电磁继电器的数十倍，在高频通断的温控、调压场景中可大幅降低器件更换频率，减少设备停机维护的时间。
