立式内螺纹弹簧式止回阀结构设计

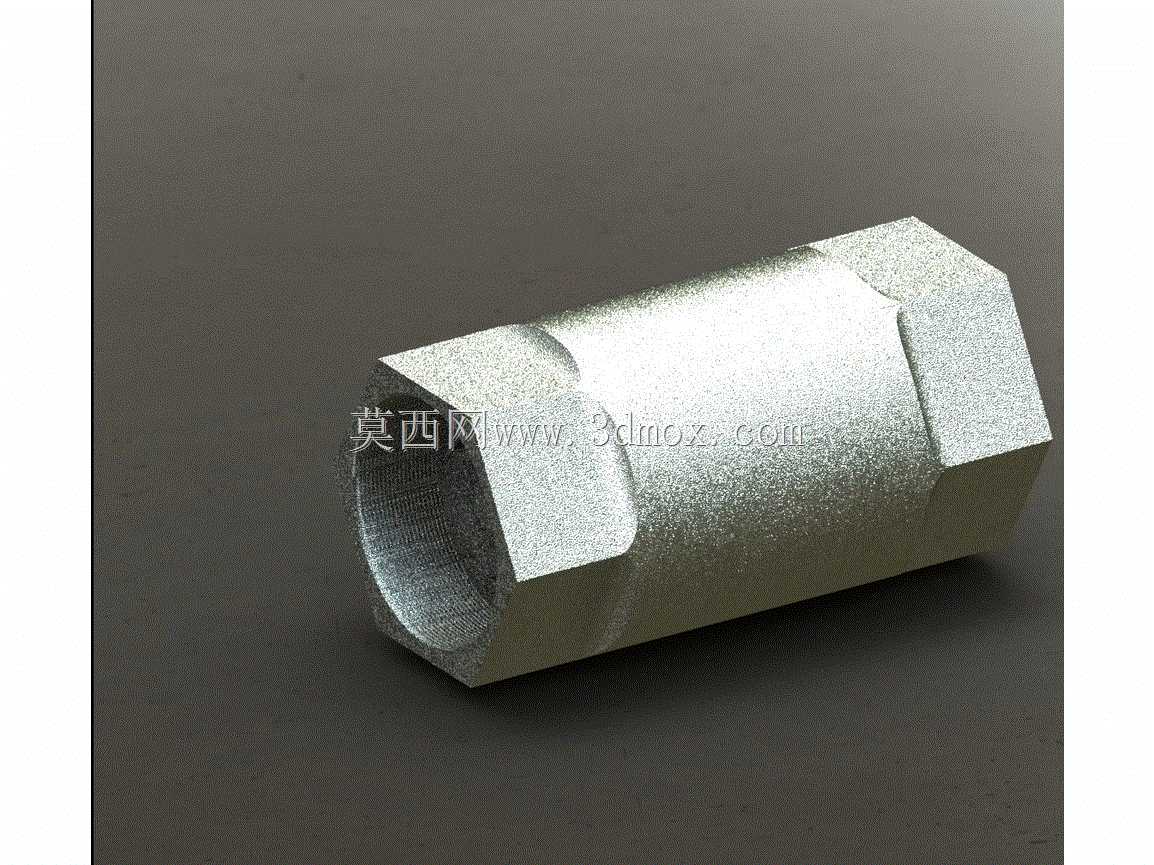

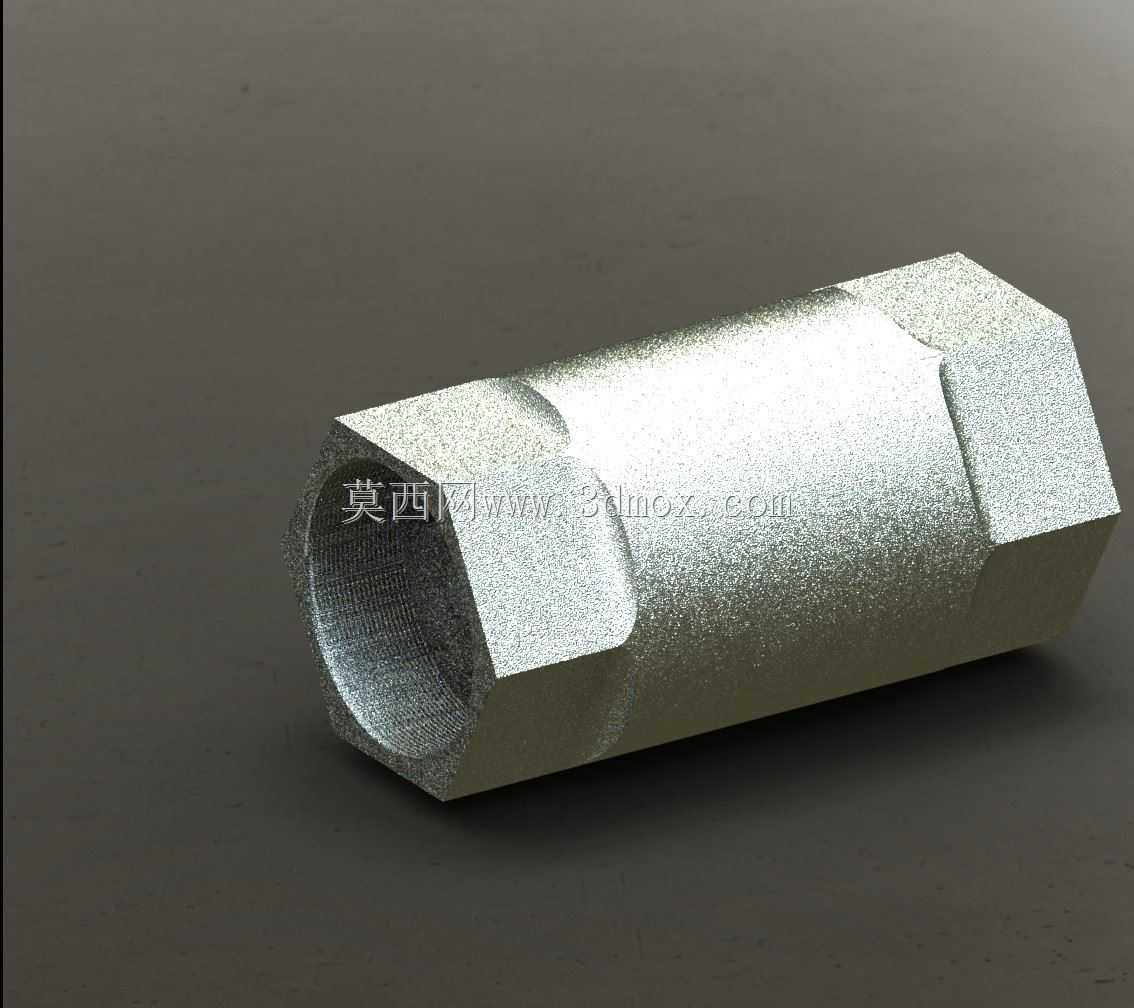

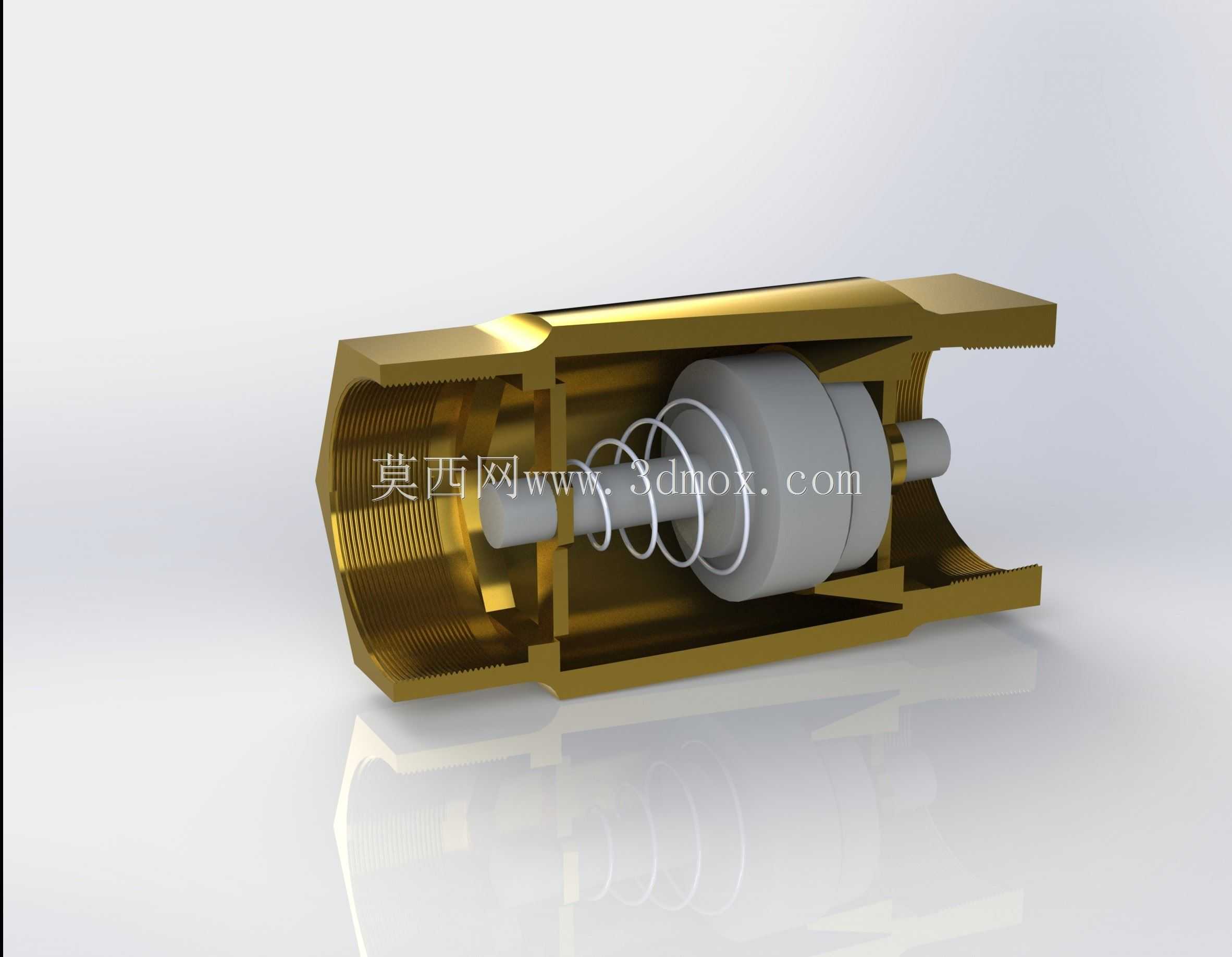

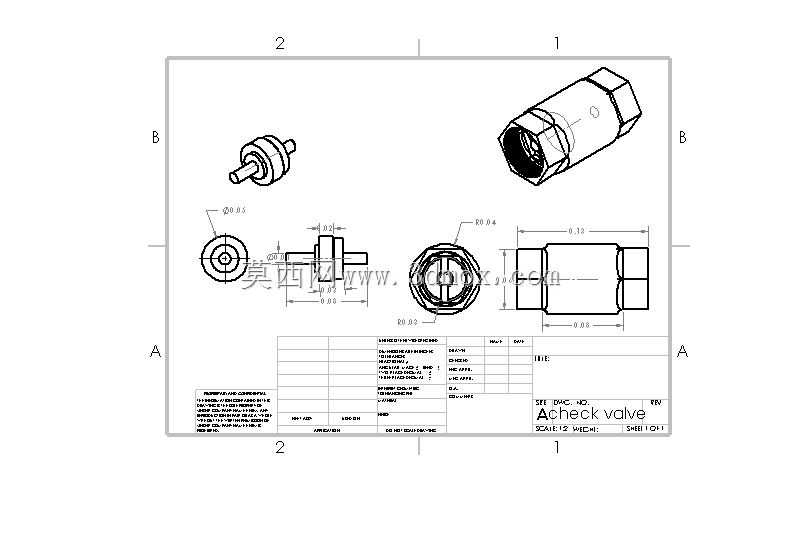

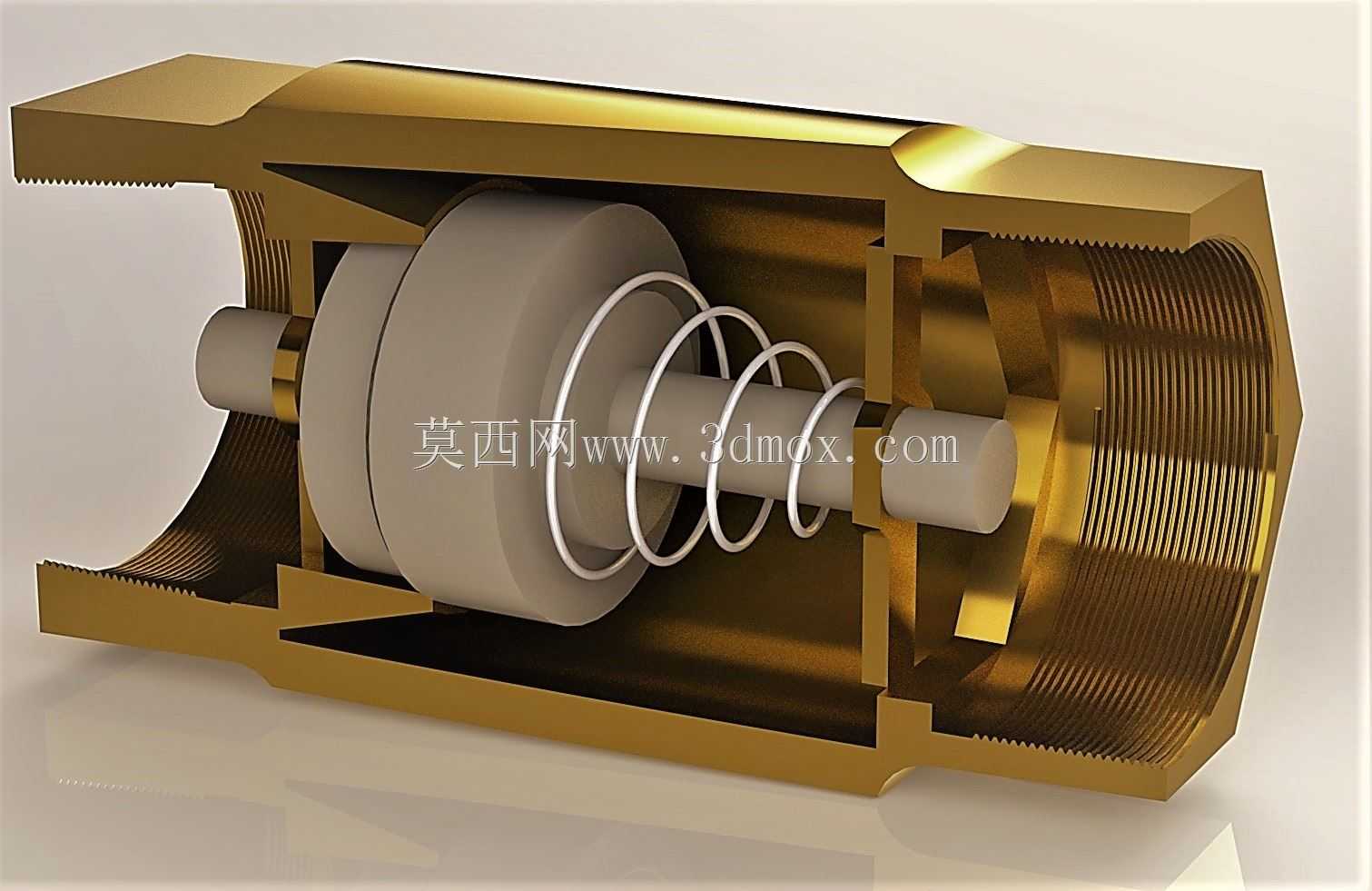

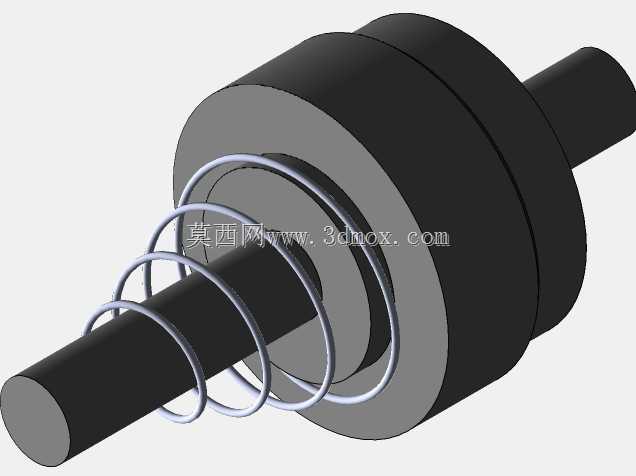

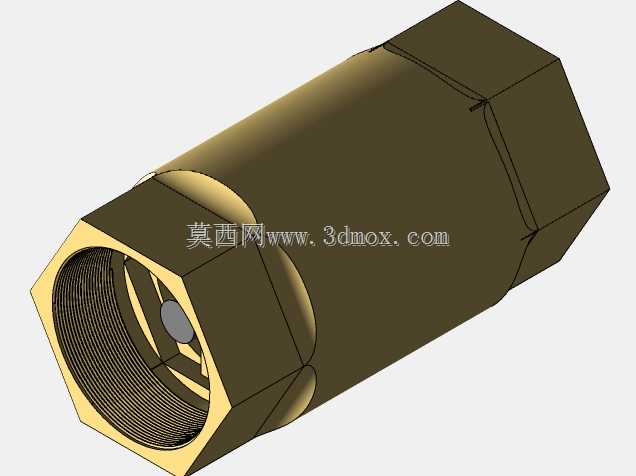

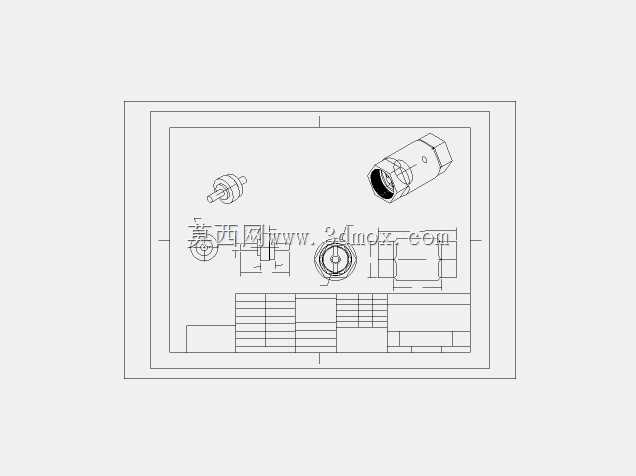

这款弹簧式止回阀主要应用于民用供水、暖通循环、小型液压管路、气动输送系统等场景，安装在管路的关键节点位置，核心作用是控制管路内介质单向流动，避免介质倒流引发的设备损坏、介质回流污染、水锤冲击等问题，是流体输送管路中不可或缺的基础控制部件。从结构设计来看，该止回阀采用全铜锻造阀体，内部采用轴向直通式流道布局，核心启闭件为同轴设置的密封阀芯，阀芯后侧配套圆柱螺旋压缩弹簧，提供稳定的复位预紧力。当介质从阀体进水端流入时，介质压力克服弹簧预紧力推动阀芯向出水侧移动，压缩弹簧后阀芯与阀座密封面脱离，流道完全导通，介质可顺畅通过；当进水侧压力下降或出现反向压力时，弹簧快速推动阀芯复位，阀芯密封面紧密贴合进水侧阀座，彻底截断反向流道，实现可靠的止回功能。设计过程中充分考虑了安装适配性，阀体两端采用标准内螺纹连接结构，螺纹规格匹配常规民用及工业小通径管路的通用安装标准，阀体整体外形为等径圆柱结构，轴向长度控制在适配狭小安装空间的范围内，径向最大尺寸与同通径管道接头尺寸保持一致，无需额外预留过大的安装操作空间，可直接串联安装在水平或垂直走向的管路中，安装时无需调整周边管路布局，适配性极强。内部流道采用圆弧过渡设计，尽可能减少介质流动过程中的阻力损失，降低流道内的湍流、气蚀发生概率；阀芯采用锥面密封结构，密封接触面积均匀，配合弹簧提供的稳定压紧力，可实现零泄漏反向密封，即使在长期频繁启闭的工况下，密封面磨损均匀，使用寿命更长。弹簧采用等节距圆柱螺旋设计，刚度经过精准匹配，既保证低压工况下阀芯可顺利开启，又能在反向压力出现时快速响应复位，避免出现倒流滞后的问题；阀芯与阀体内部的导向段采用小间隙配合，保证阀芯启闭过程始终沿轴向运动，不会出现卡滞、偏磨的情况，长期运行稳定性出色。整体结构没有冗余的外置部件，所有功能组件均集成在阀体内部，外部无突出操作结构，安装后不会与周边管路、固定结构产生干涉，日常使用过程中无需额外维护，可长期稳定运行在清水、弱腐蚀性流体、低压液压油等介质管路中，适配家装供水、地暖循环、小型设备冷却回路、气动工具管路等多种场景的使用需求。
