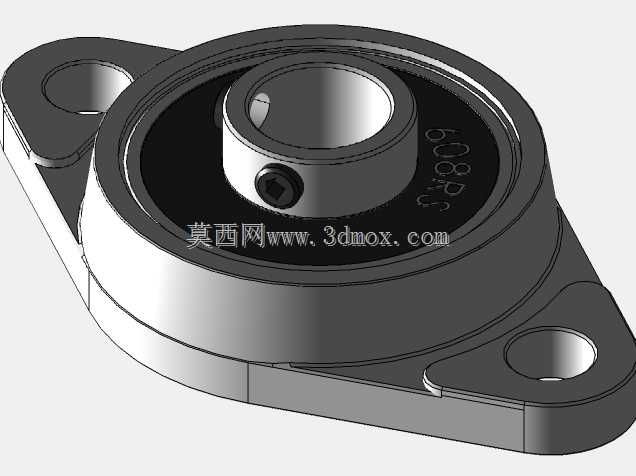

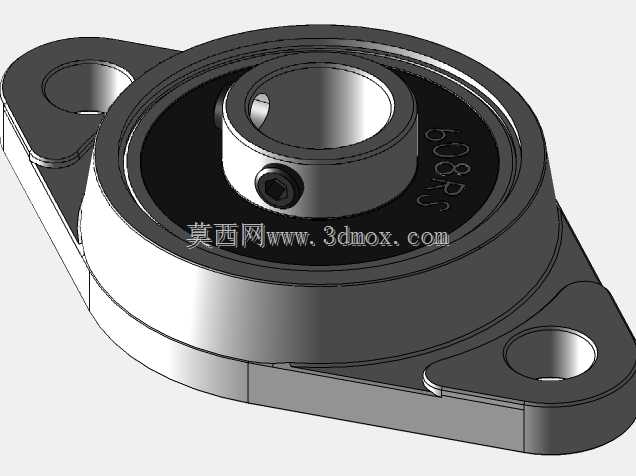

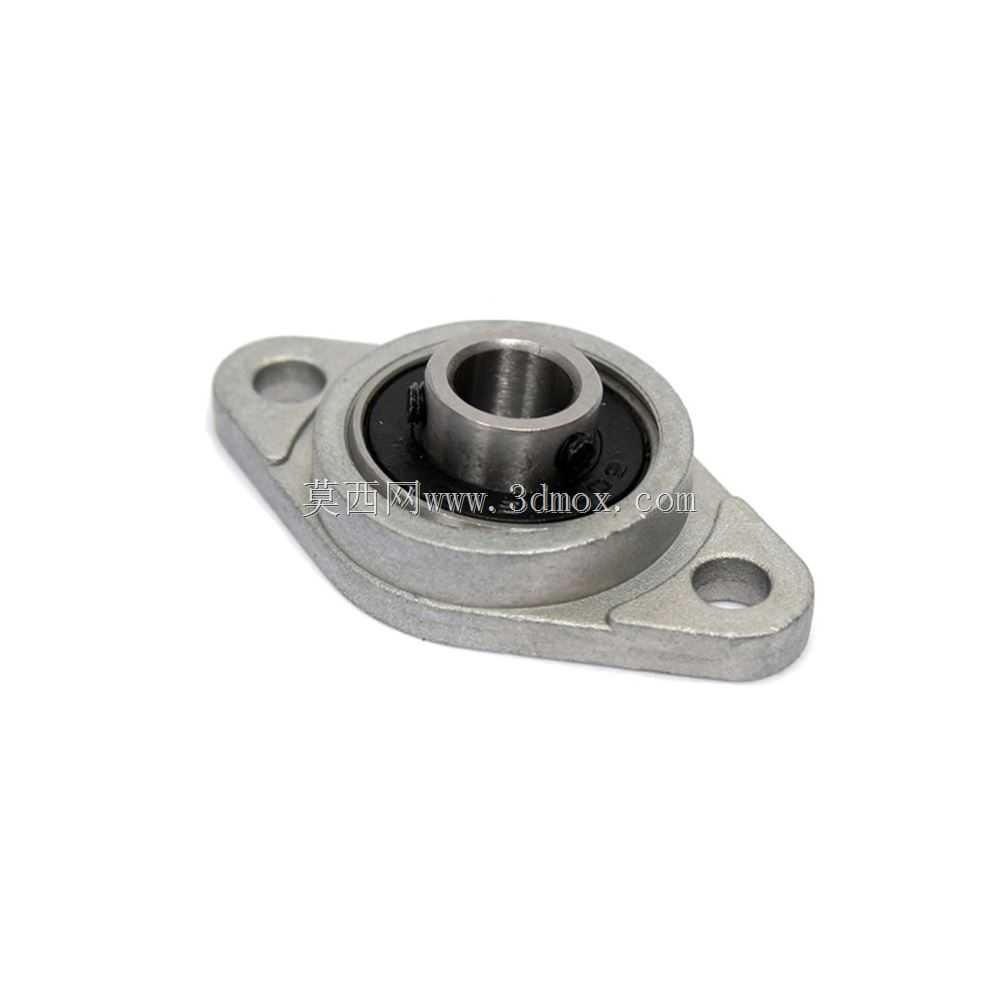

KFL08曼查尔椭圆形带座轴承法兰组件

这款KFL08规格的椭圆形法兰带座轴承，是轻载传动场景中应用极为广泛的支撑类零部件，常见于小型输送线、食品包装机械、纺织设备、办公自动化机具以及小型木工机械的转轴支撑部位，主要承担径向载荷为主、小部分轴向载荷为辅的转轴支撑作用，能够在设备运行过程中为旋转轴提供稳定的回转基准，同时补偿轴系安装过程中产生的微小同轴度误差，降低轴系运转的摩擦阻力，保障传动过程的平稳性。

从产品功能特性来看，该组件采用锌合金材质压铸成型的法兰座体，搭配内置的深沟球轴承单元，座体与轴承外圈采用过盈压装配合，无需额外调整轴承游隙，出厂即完成预紧装配，用户拿到后可直接安装使用，省去了传统分体式轴承座需要自行装配轴承、调整间隙的繁琐工序。轴承内置双面密封结构，能够阻挡外界粉尘、碎屑以及少量飞溅的液体进入轴承滚道内部，延长轴承在多尘、轻度潮湿工况下的使用寿命，日常使用过程中无需频繁加注润滑脂，维护成本极低。

在设计思路上，这款椭圆形法兰座区别于传统圆形法兰、菱形法兰的结构，采用两孔安装的椭圆轮廓布局，在保障安装连接强度的前提下，最大限度压缩了座体的占用空间，尤其适合安装面空间局促、无法布置四孔圆形法兰的紧凑设备结构。座体的两个安装孔采用沉孔设计，安装时螺栓头部可完全沉入沉孔内部，不会突出座体表面，避免干涉周边其他零部件的布置，同时沉孔的定位设计能够让螺栓安装后保持垂直受力，减少安装过程中螺栓偏斜带来的附加应力。轴承内孔为8mm标准公制尺寸，适配市面上绝大多数直径8mm的光轴、线性转轴，内圈顶部带有紧定螺钉结构，安装时可通过拧紧紧定螺钉将轴承内圈与转轴牢牢锁固，防止轴运转过程中与内圈发生相对滑动，避免轴面磨损。

从外形尺寸与安装边界来看，该法兰座整体沿安装孔连线方向的长度为适配紧凑安装空间做了优化，两个安装孔的中心距符合行业通用的安装尺寸标准，用户在替换同规格旧件时无需重新打孔调整安装位，可直接实现互换安装。座体的总高度控制在较低范围，转轴安装后中心高尺寸稳定，能够保障轴系与其他传动部件的中心高对齐，避免因中心高偏差带来的传动卡滞、额外负载等问题。座体底部为平整的安装贴合面，安装时能够与设备安装面完全贴合，不会出现翘曲、悬空的情况，保障安装后的支撑刚性，即使在设备存在小幅振动的工况下，也能保持稳定的支撑状态，不会出现连接松动、轴承走位的问题。
