塑料成型设备用挤出螺杆结构设计

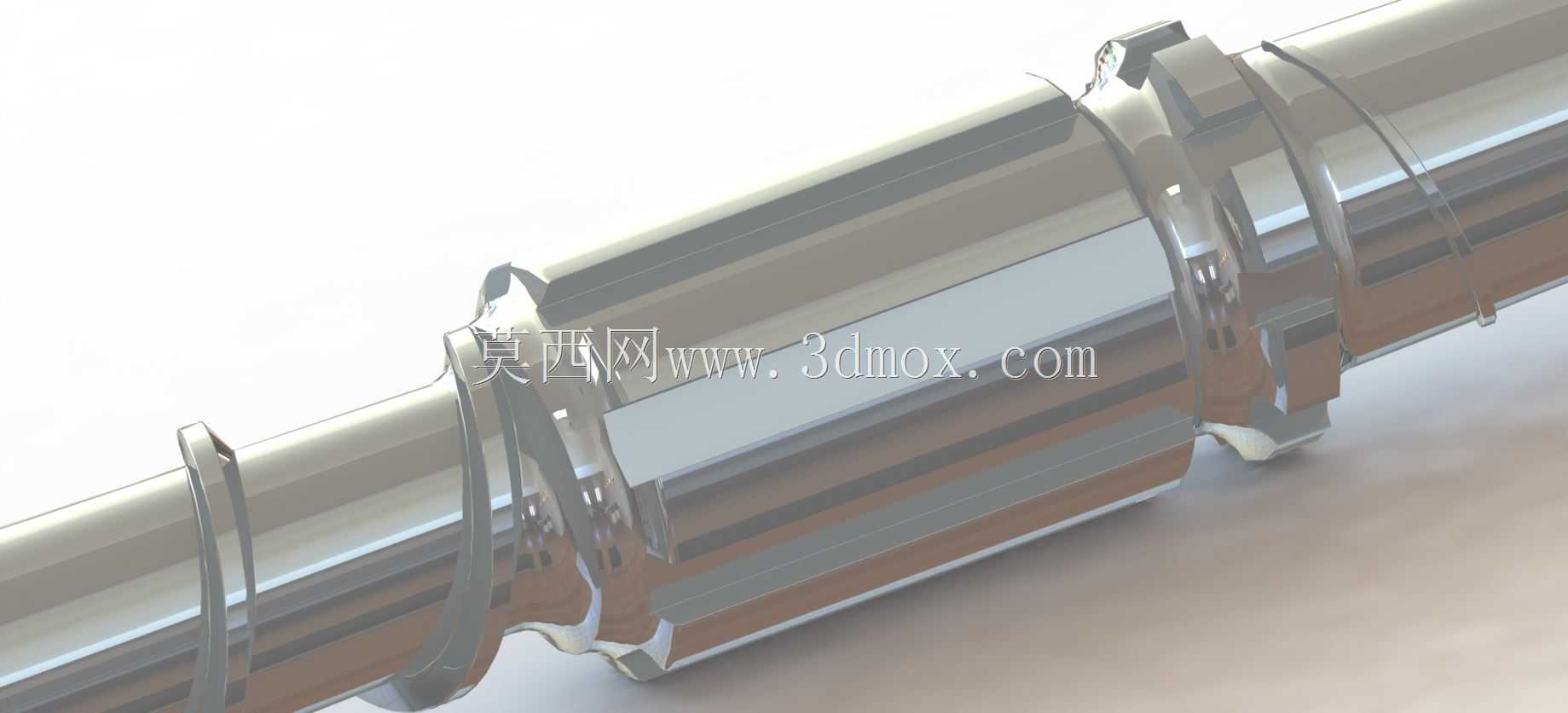

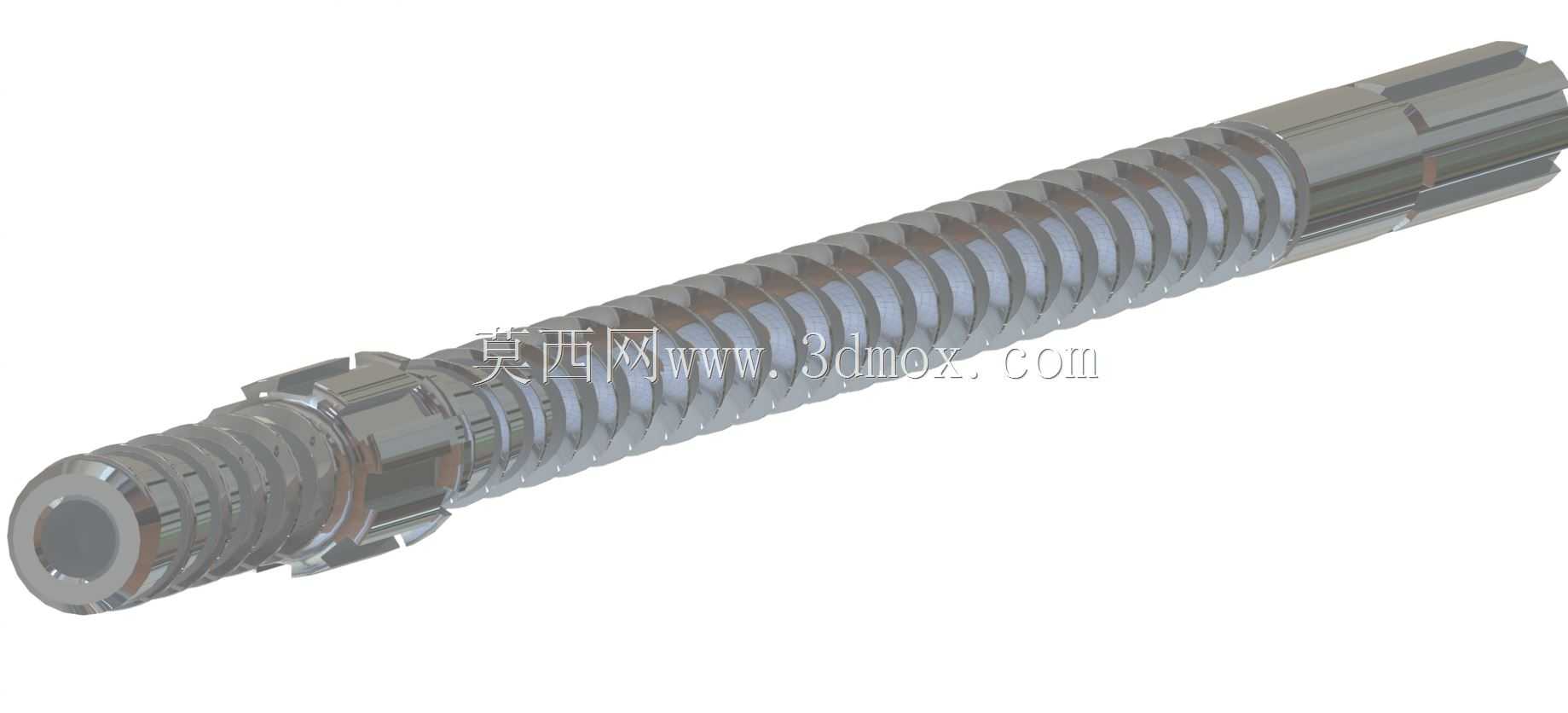

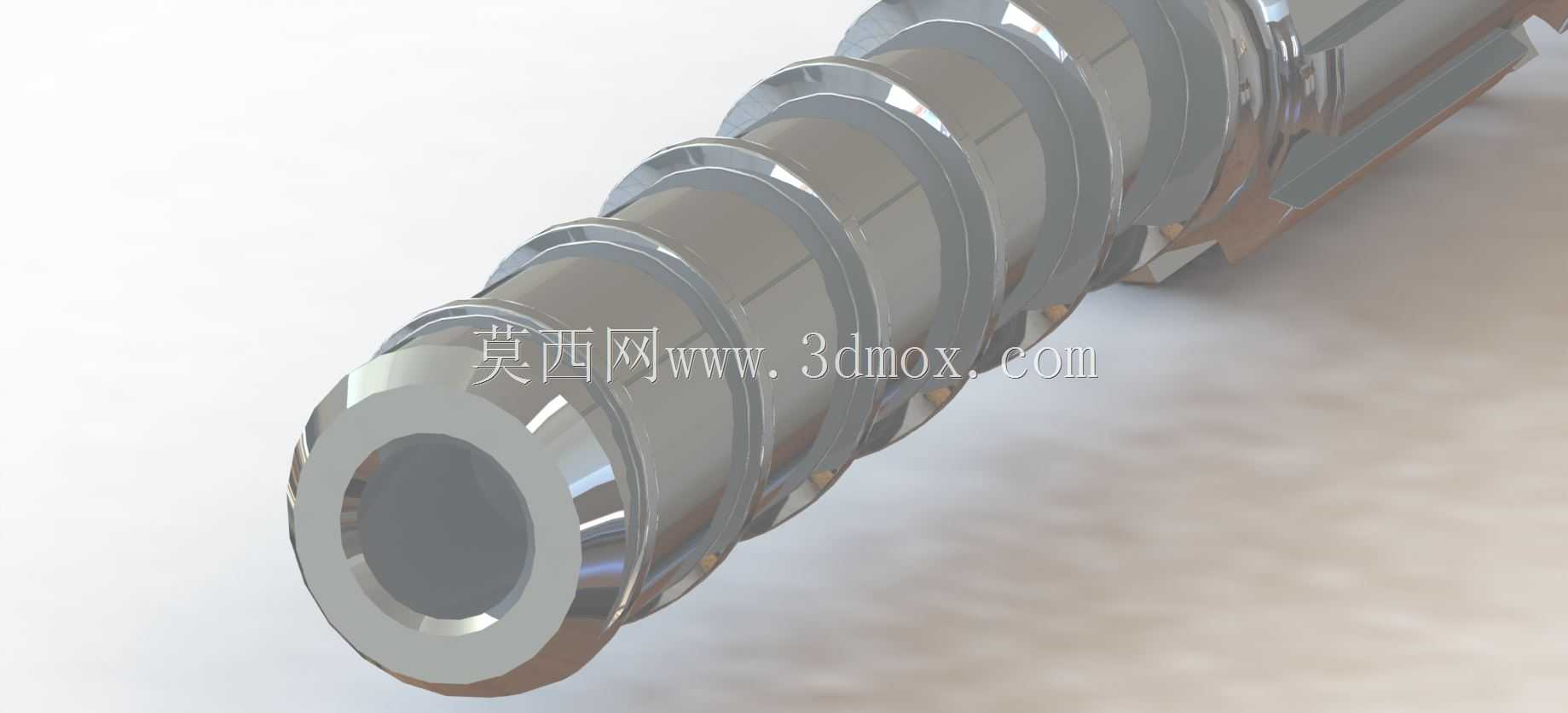

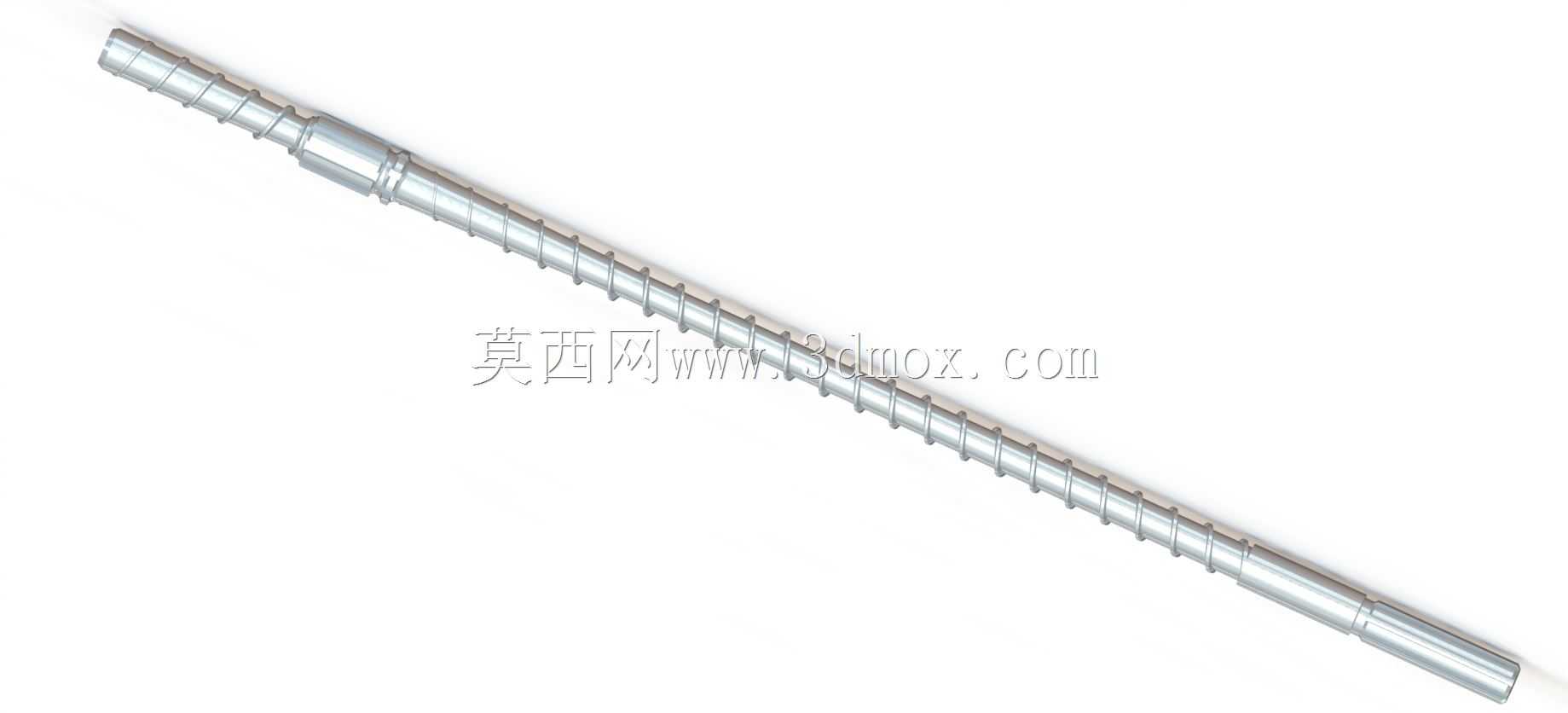

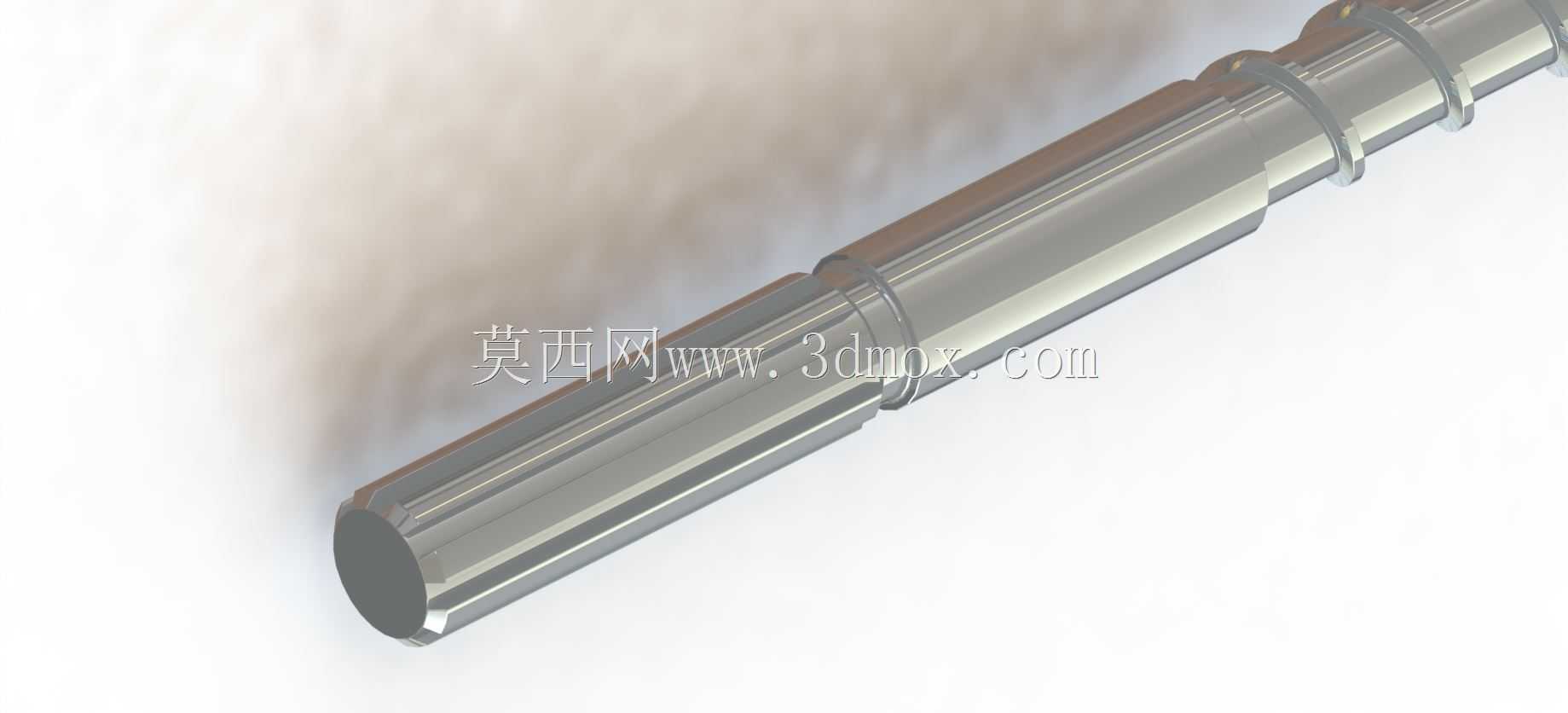

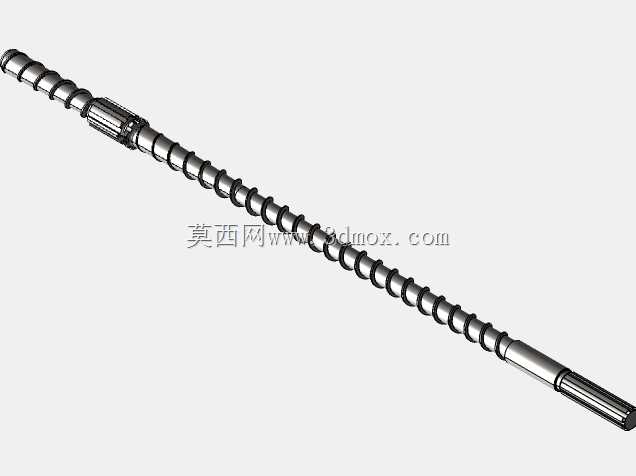

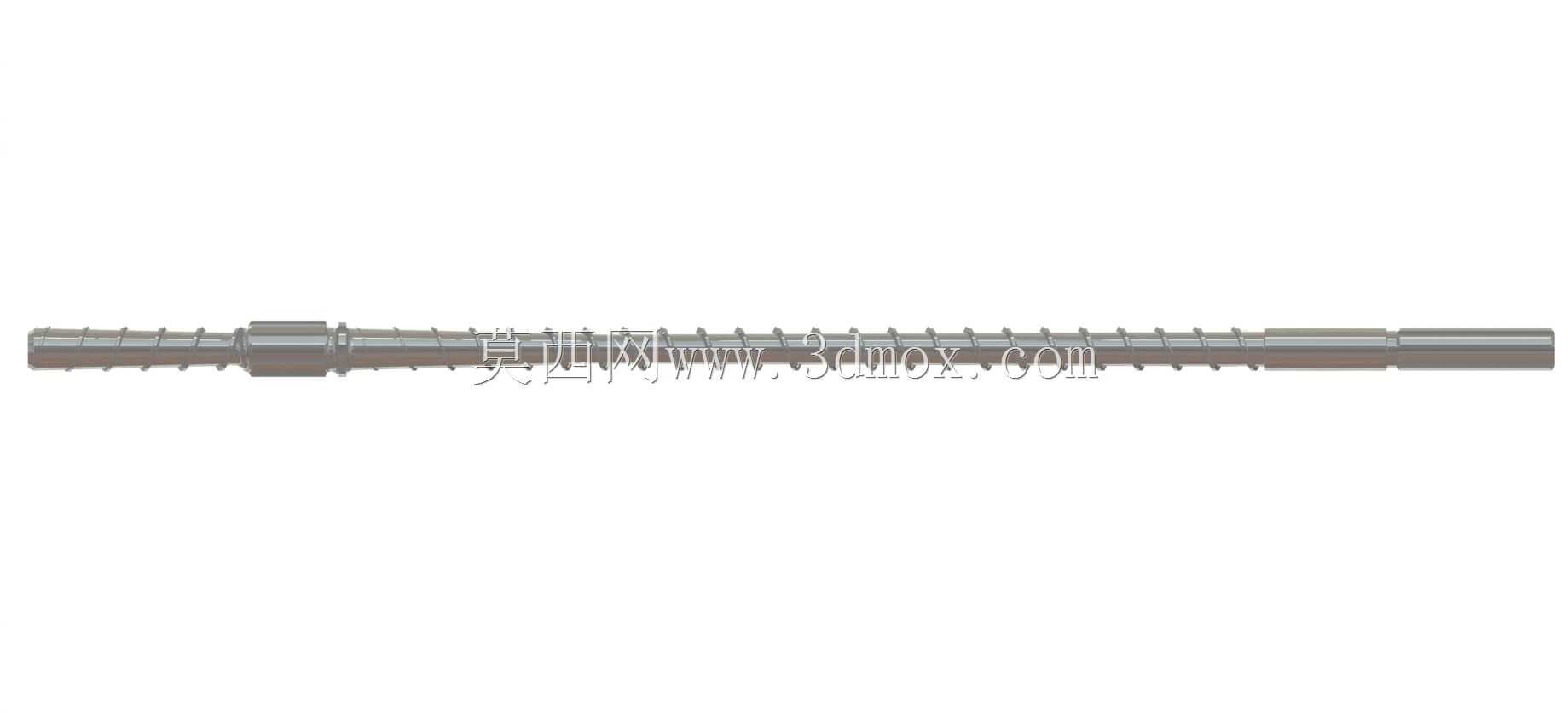

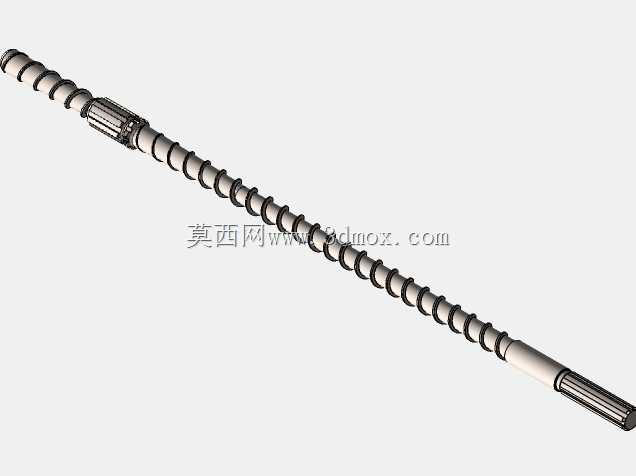

这款挤出螺杆是塑料成型加工领域的核心功能部件，主要适配卧式注塑机、单螺杆挤出机等塑料加工设备，承担着塑料原料输送、熔融塑化、均化增压的核心作用，直接决定了塑料制品的成型精度、塑化均匀度与生产效率，广泛应用于日用塑料制品加工、工程塑料改性挤出、注塑成型生产等工业场景。从结构设计来看，整根螺杆沿轴向划分为三个功能区段，分别对应塑料加工的不同工艺阶段：靠近进料端的进料区段采用大导程等距深螺纹设计，能够增大原料容纳空间，配合料筒的进料口将落入的固体塑料颗粒稳定向前推送，螺纹槽的深度经过反复校核，既保证足够的原料输送效率，又避免颗粒卡滞导致的进料中断；中间的压缩区段采用渐变式螺纹槽深设计，螺槽深度从进料段向计量段逐步收窄，配合料筒外部的加热装置，对向前输送的塑料颗粒持续施加剪切压力与摩擦热量，让固体塑料逐步熔融转变为粘流态，同时将原料裹挟的空气从进料端反向排出，避免成型制品内部出现气泡、空洞等缺陷；靠近出料端的计量区段采用小导程等距浅螺纹设计，螺槽容积保持恒定，能够对完全熔融的塑料熔体进行进一步均化搅拌，让熔体的温度、粘度、组分保持高度均匀，同时建立稳定的挤出压力，保证熔体能够以恒定的压力、均匀的流量注入模具型腔或者挤出机头，保障成型制品的尺寸稳定性与表面质量。螺杆两端的连接结构经过适配性设计，进料端采用花键结构与设备的驱动减速机构连接，能够稳定传递驱动扭矩，避免大负载运转下出现打滑、传动失效问题；出料端的轴径与螺纹收尾段做了平滑过渡处理，能够适配不同规格的料筒与止逆环组件，安装时可直接与现有同规格挤出设备的料筒、驱动单元匹配，无需额外改动设备的安装结构，安装边界尺寸完全适配常规中小型注塑、挤出设备的装配空间。螺杆整体的螺纹棱边做了圆角钝化处理，既减少了运转过程中螺纹棱与料筒内壁的硬摩擦损耗，延长部件使用寿命，又避免了棱边剪切过热导致的塑料熔体局部降解问题，能够适配聚乙烯、聚丙烯、ABS等多种常用热塑性塑料的加工需求，在常规生产工况下可保持长期稳定的塑化输送性能。
