多规格SO/TSSOP转DIP直插适配转接板

项目分类:3D模型 发布时间:2021-05-20 ID:178455
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板
  • 多规格SO/TSSOP转DIP直插适配转接板

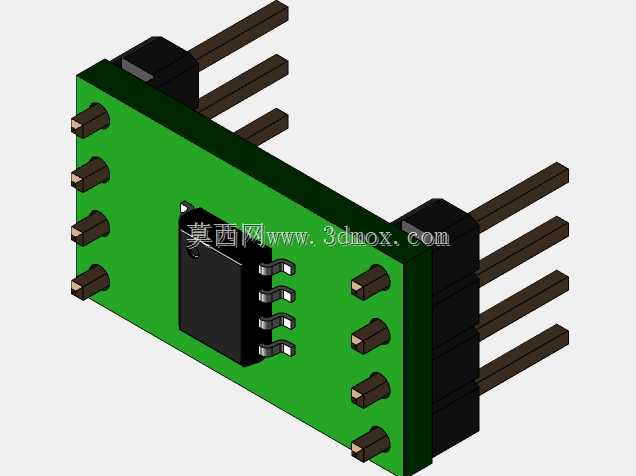

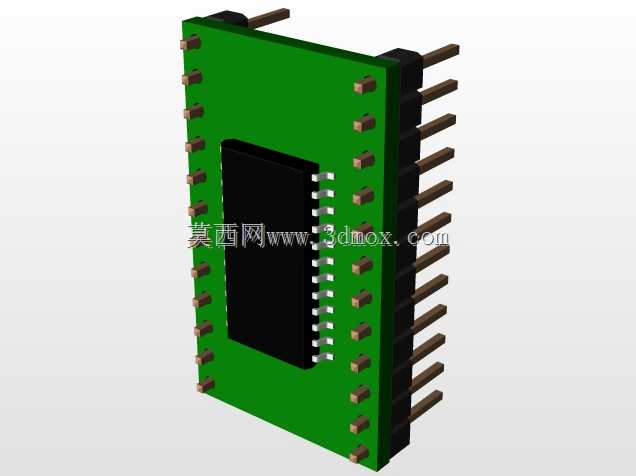

在电子电路研发、样机调试、教学实验以及小批量电路验证场景中,贴片封装芯片的直插化转接是极为高频的实操需求,这款SO/TSSOP至DIL转接板正是为解决贴片IC与面包板、万能板、直插式测试座的适配痛点而设计。日常电子开发工作中,SO、TSSOP封装的贴片芯片引脚间距极小,常规直插式实验平台无法直接搭载这类芯片,以往工程师常采用飞线焊接的方式临时连接,不仅焊接难度大、容易出现虚焊连锡,还极易损伤芯片引脚,调试过程中一旦出现接线故障排查难度极高,而这款转接板可以直接将对应引脚数的贴片SO、TSSOP封装芯片转换为标准2.54mm间距的DIL直插引脚,完美匹配面包板、直插插座以及常规穿孔焊接的万能板使用需求,大幅降低贴片芯片在实验阶段的使用门槛。

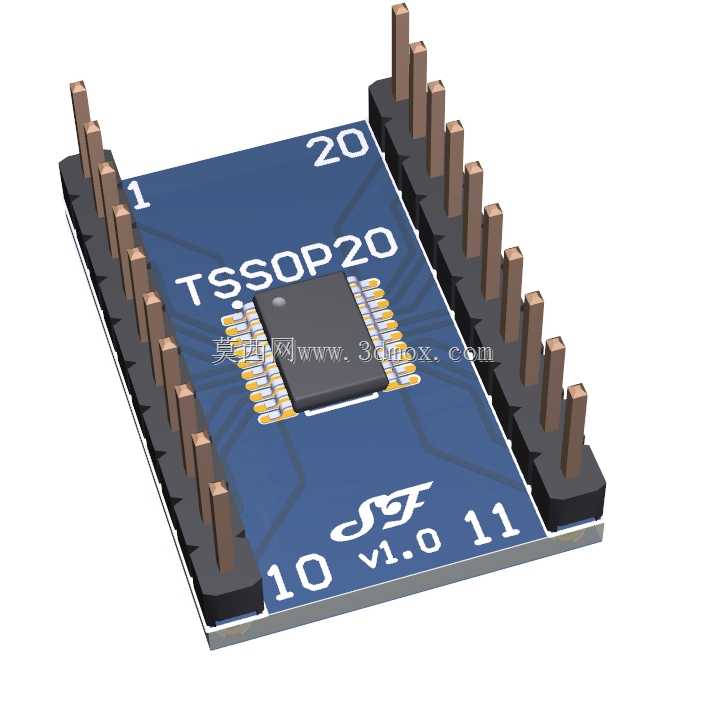

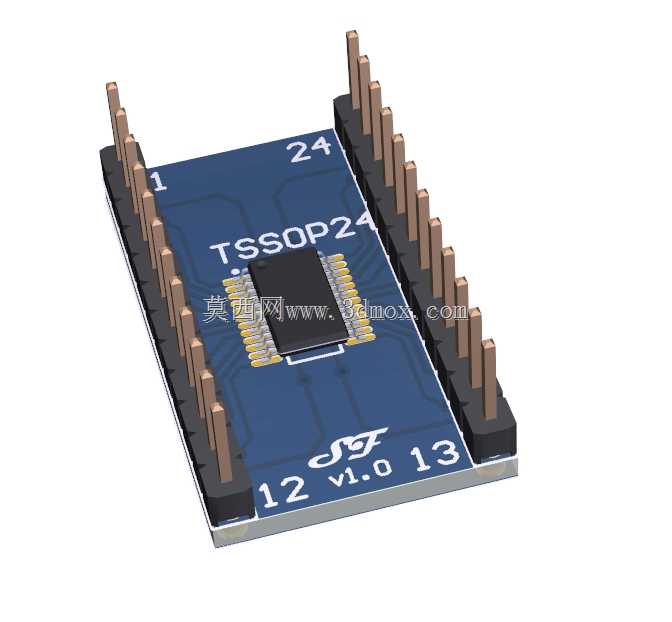

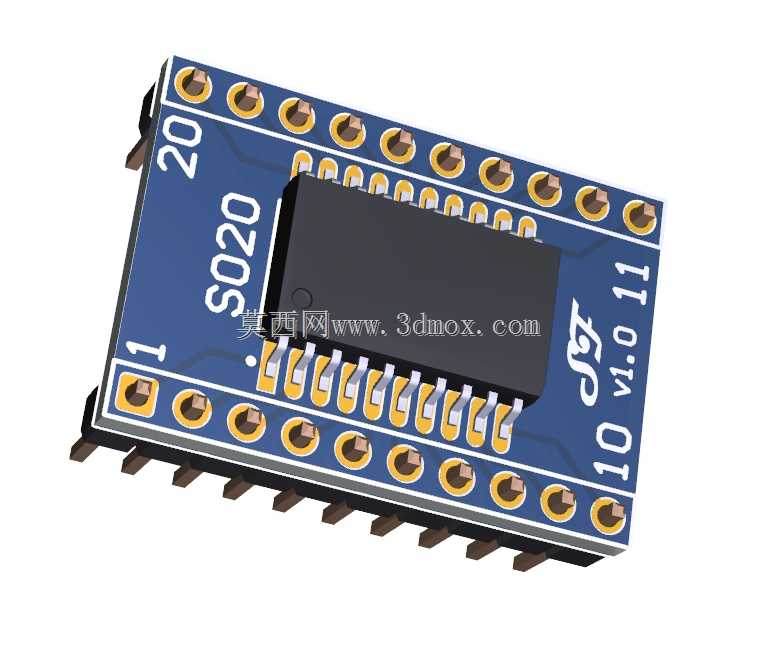

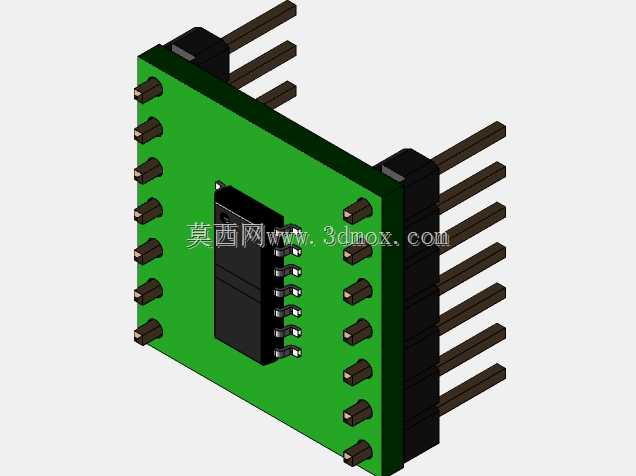

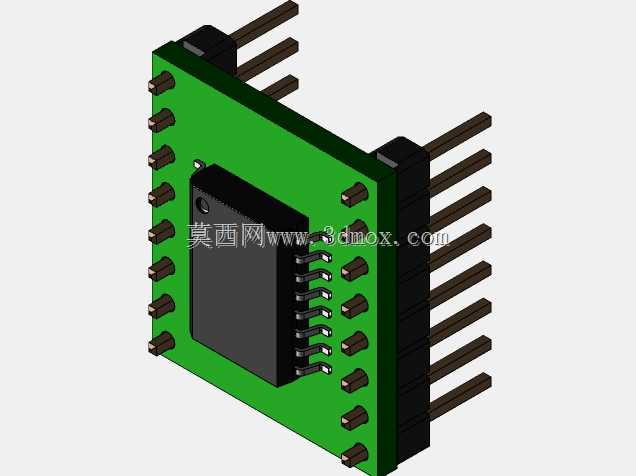

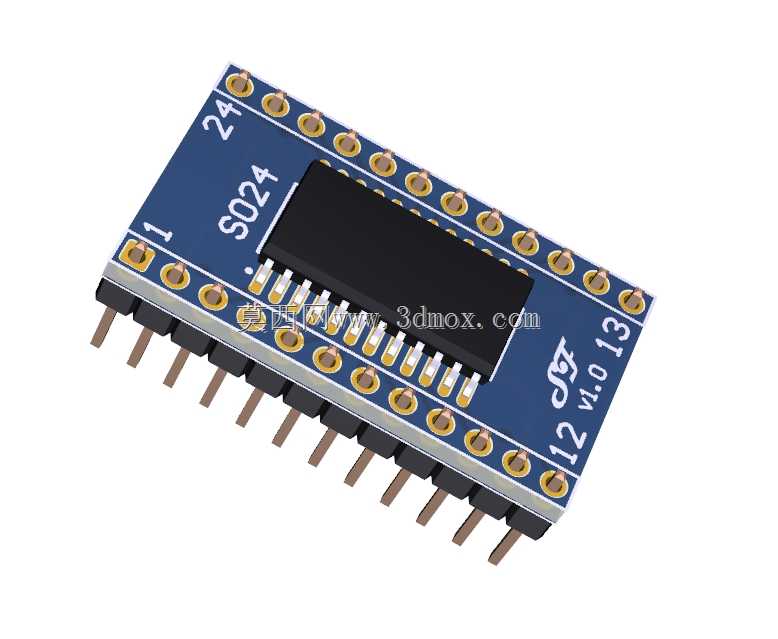

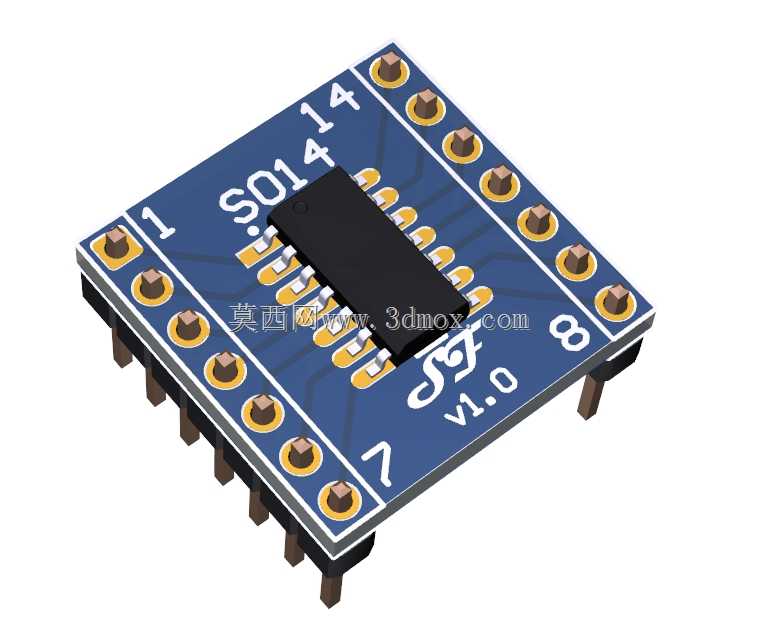

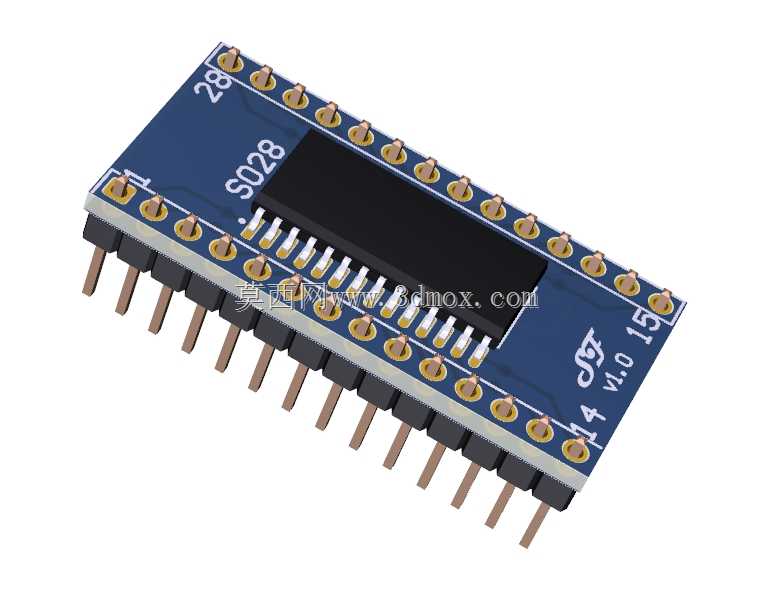

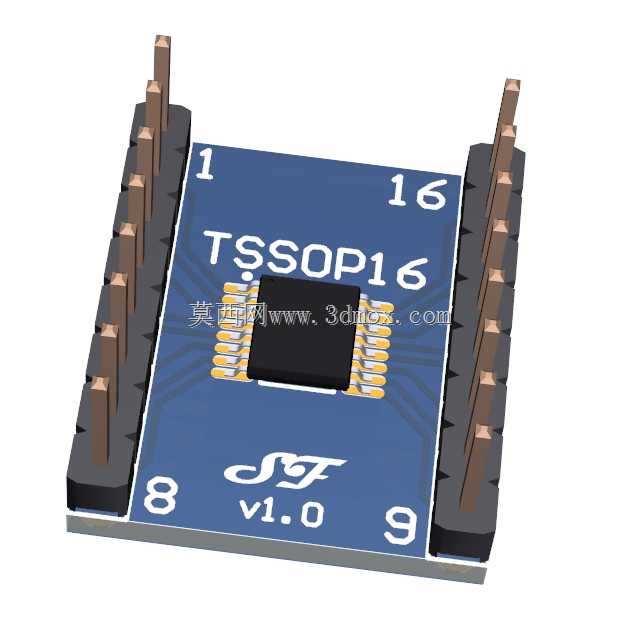

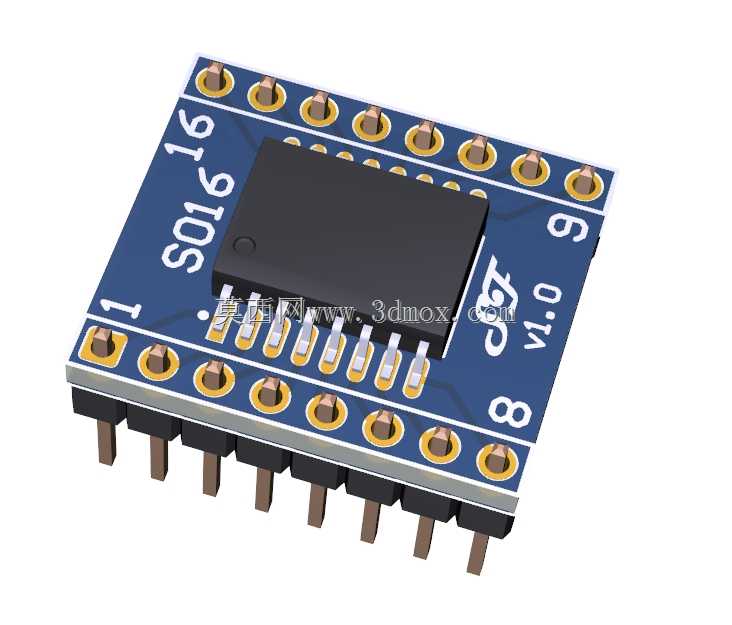

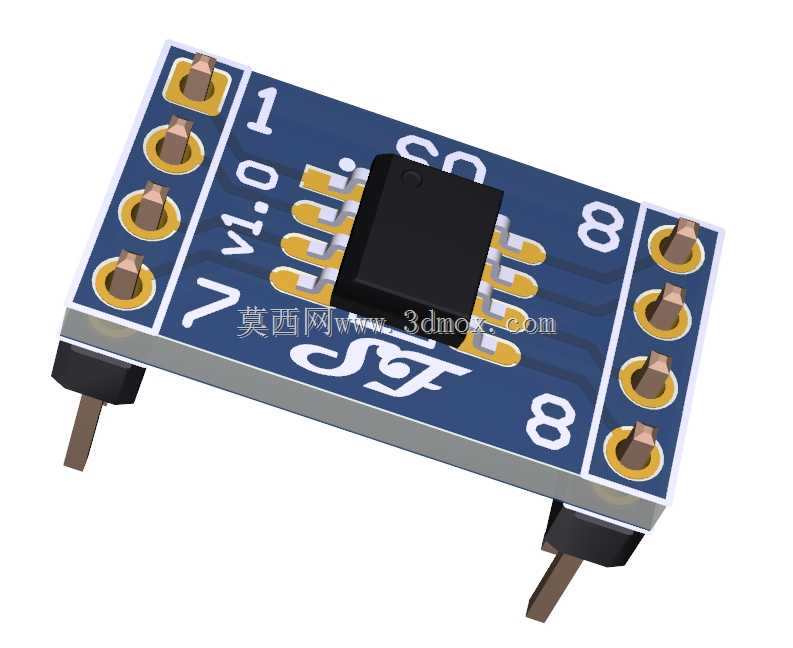

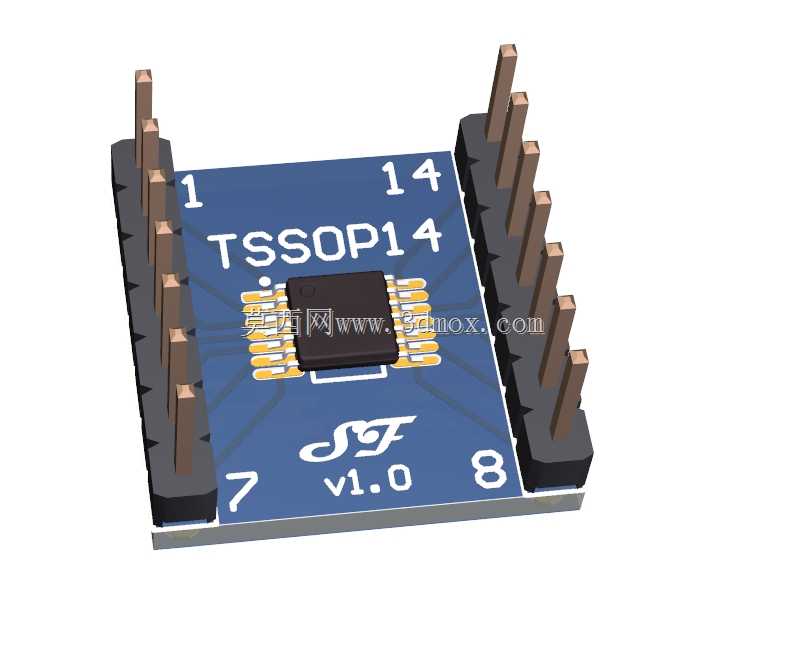

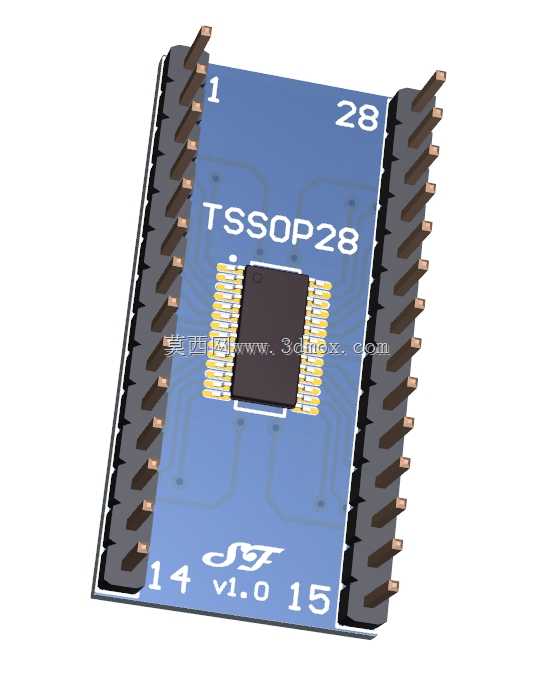

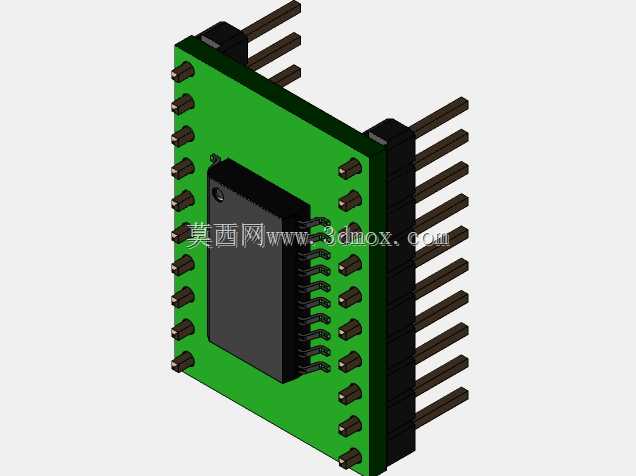

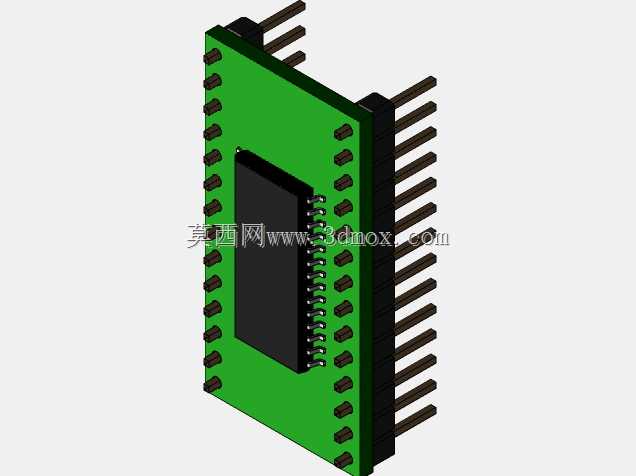

这款转接板覆盖了8、14、16、20、24、28针六种常用的SO/TSSOP封装引脚规格,基本涵盖了日常开发中绝大多数中小规模逻辑芯片、接口芯片、电源管理芯片、存储芯片的封装尺寸,板上的贴片焊盘严格对应对应规格芯片的引脚间距与引脚宽度,焊盘做了沉金处理,既提升了焊接的可靠性,也能有效防止焊盘氧化,延长转接板的存放与使用寿命。板载的直插引脚采用标准排针设计,引脚直径与长度完全适配常规面包板的插孔深度与直径,插入后接触紧密无松动,不会出现接触不良导致的信号中断问题。

设计过程中充分考虑了焊接操作的便利性,贴片焊盘与直插引脚之间做了等长走线设计,尽可能缩短信号传输路径,减少高频信号下的引线电感与信号干扰,同时板上预留了清晰的引脚丝印标识,1脚位置做了特殊标记,与芯片的1脚标识对应,避免焊接时出现引脚接反的问题。转接板的外形尺寸严格控制,安装边界完全匹配对应引脚数DIL芯片的占位尺寸,不会占用面包板上过多的相邻插孔空间,方便周边其他元器件的布局接线,板体采用常规FR-4玻纤板材制作,厚度为标准1.6mm,机械强度足够,日常插拔过程中不会出现板体弯折断裂的问题。在实际使用中,工程师只需将对应引脚数的SO或TSSOP芯片焊接到转接板的贴片焊盘上,就可以像使用普通直插DIP芯片一样,将转接板直接插入面包板或者焊接到直插式电路板上,不管是前期的功能验证、程序烧录,还是故障排查中的芯片替换,都能大幅提升操作效率,减少焊接损伤芯片的风险,是电子研发、电子教学实验室中非常实用的辅助配件。
