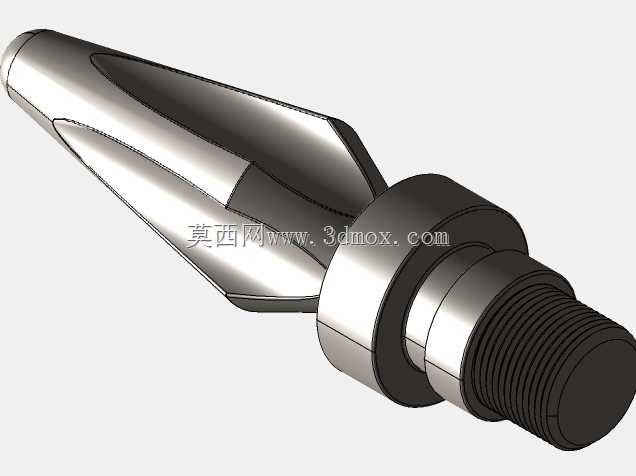

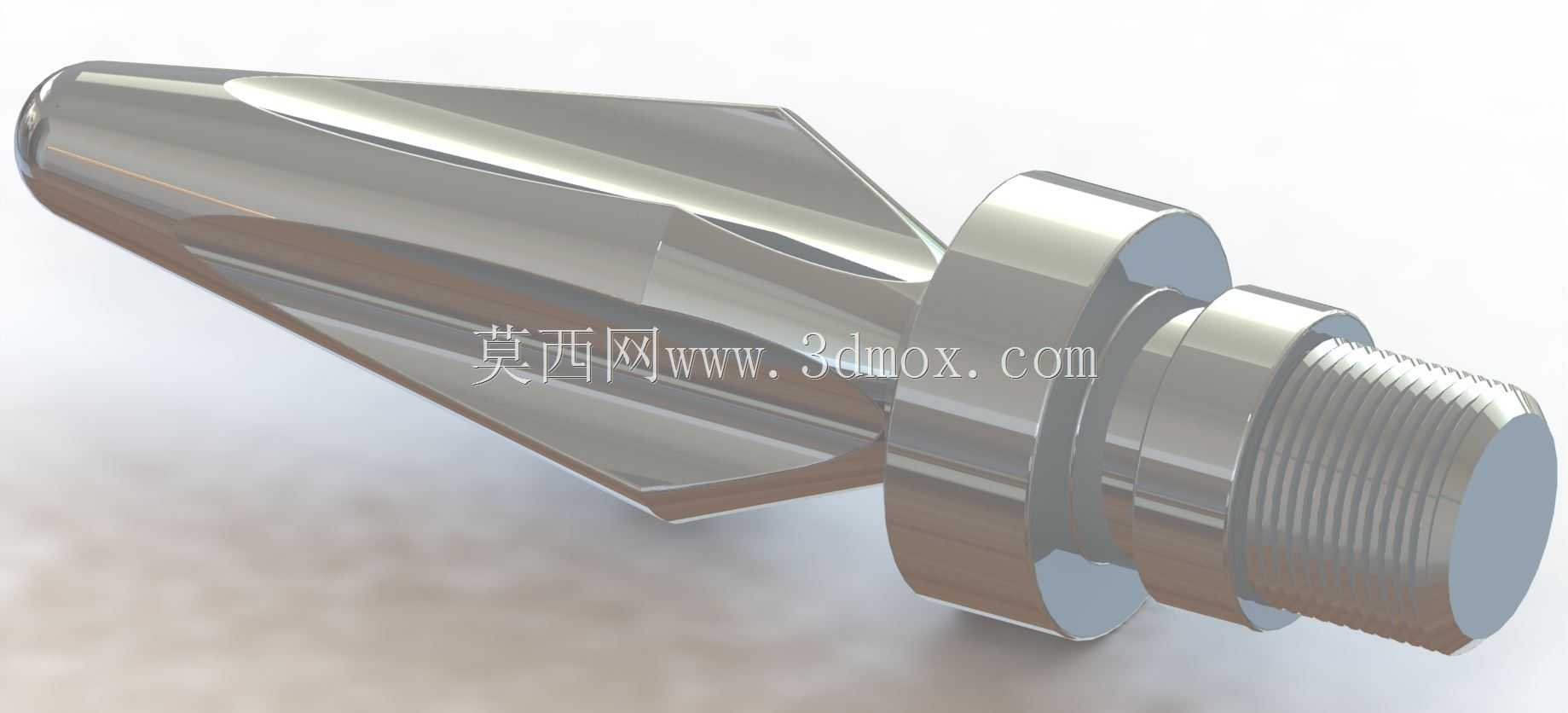

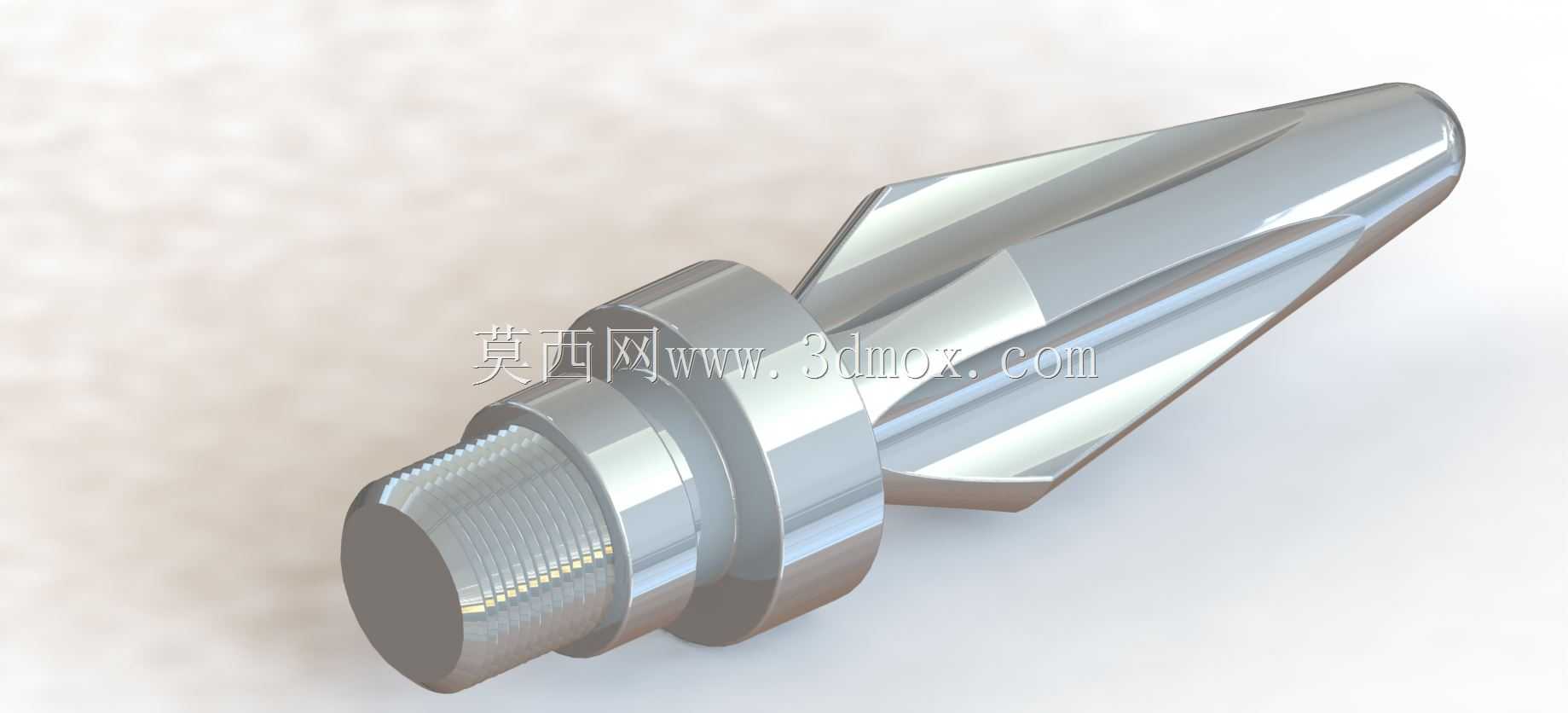

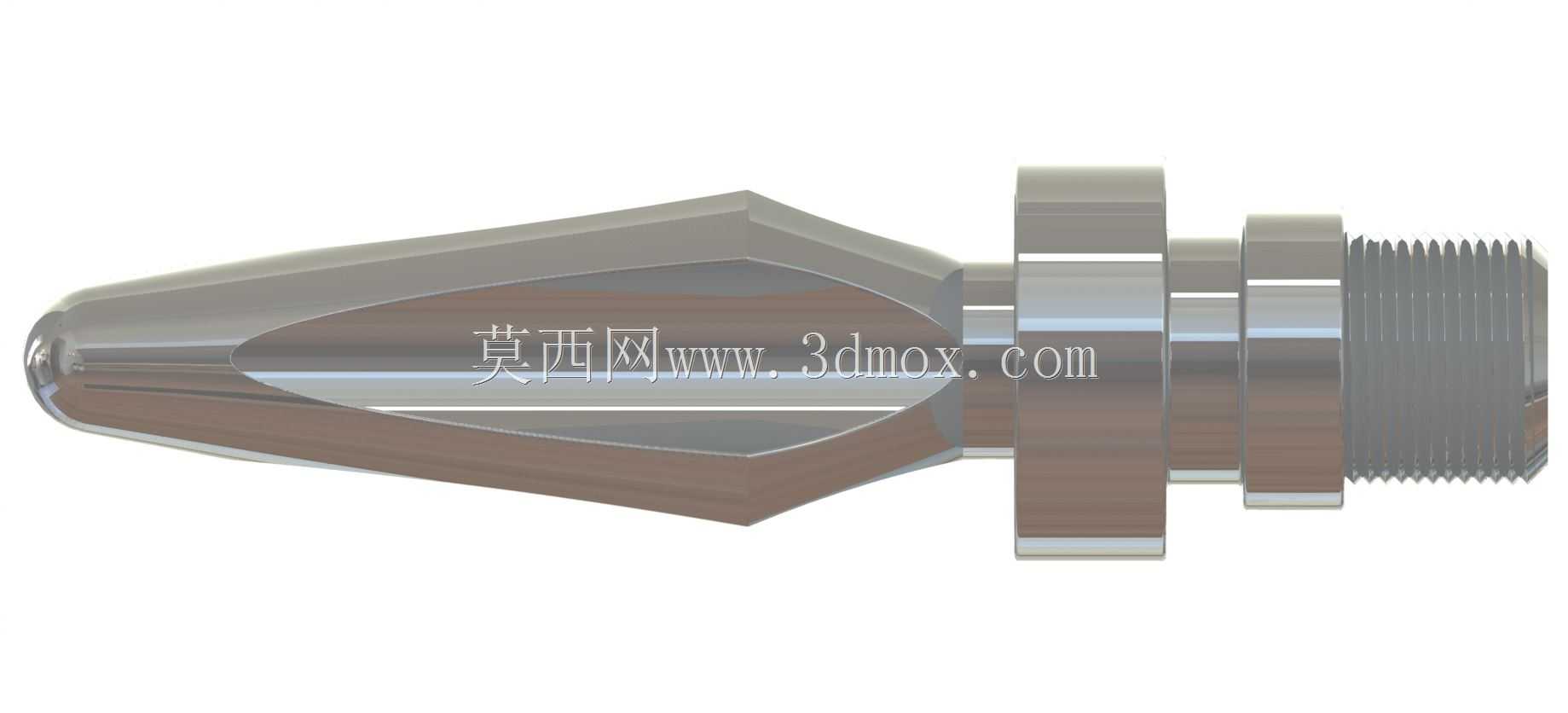

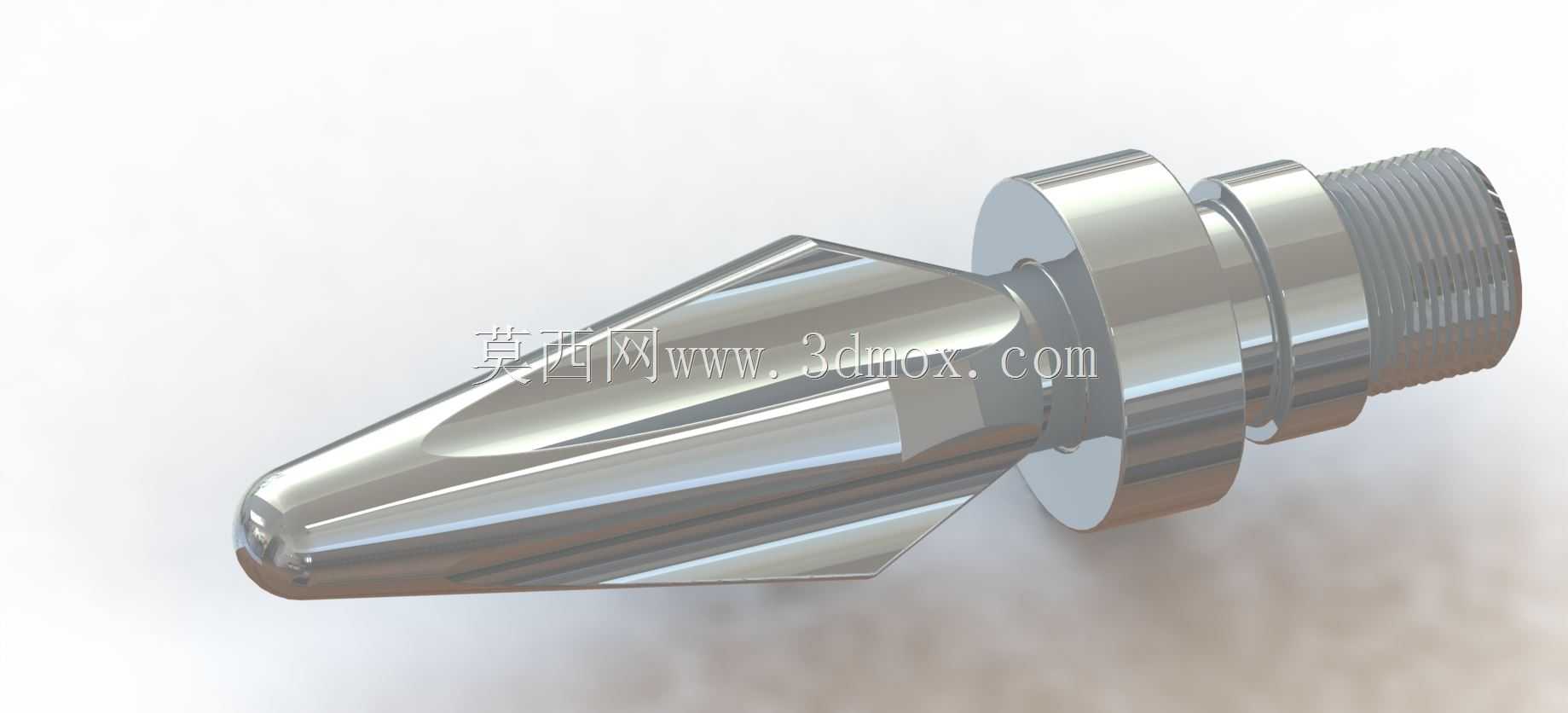

热塑性塑料加工用挤出机螺杆头结构

该螺杆头主要应用于热塑性塑料加工领域，适配注射成型机与挤出机的塑化末端工位，是塑化系统中直接影响熔体输送稳定性与成型质量的核心功能部件。在实际生产场景中，该部件安装于螺杆前端，承担着塑化过程中熔体止逆、均化输送、建立注射压力的关键作用，直接决定注塑制品的尺寸精度、内部致密度与外观质量，同时也影响挤出成型过程中熔体出料的均匀性与压力稳定性，广泛适配通用塑料、工程塑料等多种热塑性材料的加工工况。从功能特性来看，该螺杆头采用尖头流线型结构设计，前端锥形导向面能够有效减少熔体流动死角，避免物料长时间滞留引发的热降解问题，侧面开设的螺旋式导流槽可对经过的熔体进行二次剪切均化，进一步提升熔体的温度均匀性与塑化质量；后端设置的多阶轴肩与外螺纹连接结构，可实现与螺杆本体、止逆环、料筒内壁的精准配合，在注射保压阶段能够配合止逆元件形成可靠的密封面，有效防止熔体倒流，保证注射压力的稳定传递，减少成型过程中的压力损失与制品飞边、缩痕等缺陷。在设计思路上，该结构充分考虑了塑化过程的物料流动特性，整体采用回转体对称构型，所有与熔体接触的棱边均做了圆弧过渡处理，既降低了熔体流动阻力，也减少了物料残留的可能性；尖头的锥角角度经过匹配优化，既保证了足够的结构强度，也适配不同流动性塑料的输送需求，后端的连接螺纹采用标准机械连接规格，轴肩的定位端面经过平面度公差设计，可保证装配后与螺杆的同轴度，避免运转过程中出现偏磨、刮蹭料筒内壁的问题。从安装边界与尺寸适配来看，该螺杆头的最大外径与对应规格料筒的内壁间隙控制在合理公差范围内，既保证运转过程中无卡滞风险，也能减少熔体从间隙处的泄漏量；后端螺纹的公称直径、螺距与对应螺杆的前端连接位完全匹配，轴向安装长度经过精准核算，装配后止逆环的活动行程处于设计区间内，可保证开合动作的响应速度；各阶轴肩的直径差形成的定位台阶，可实现各配套元件的轴向限位，保证整套塑化部件装配后整体同轴度符合设备运行要求，适配常规规格卧式注塑机、单螺杆挤出机的安装空间，无需对设备原有连接结构进行改造即可直接替换安装。
