卧式斯特林动力装置结构设计

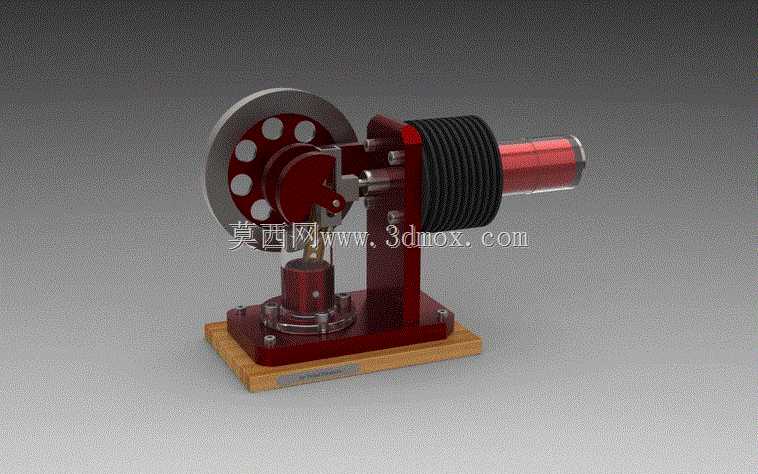

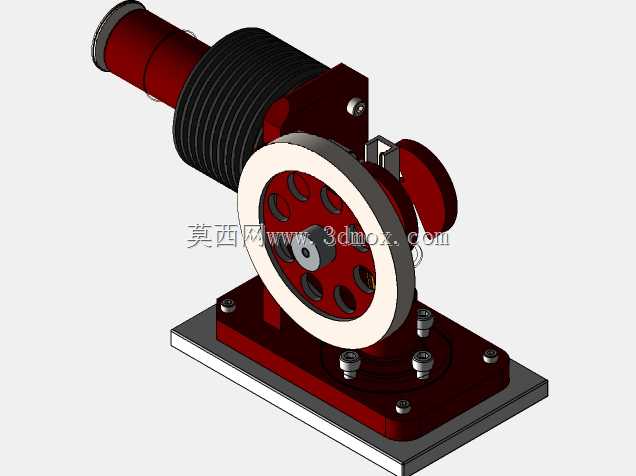

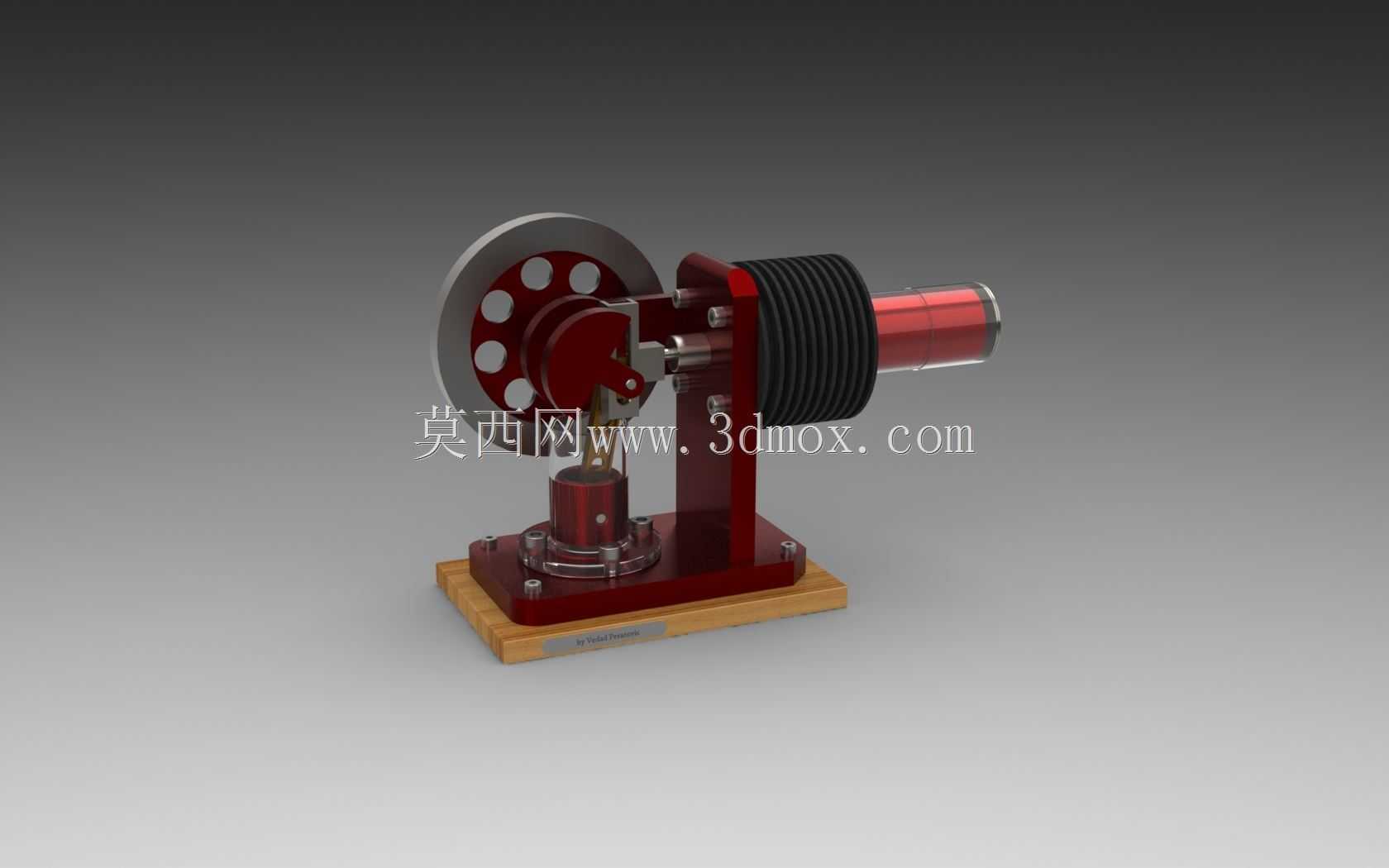

这款卧式斯特林动力装置，是外燃式热能转换机械的典型结构设计，其核心应用场景覆盖教学演示、科普展品制作、小型余热回收动力输出以及微型分布式能源试验领域，能够直观展示外燃机的工作循环原理，也可作为低功率动力源适配小型发电模组、微型驱动负载等场景，在教学实训场景中可帮助学习者理解热功转换的完整过程，在余热利用场景中可依托低品位热源实现稳定的动力输出，适配多种分散式、小功率的能源回收需求。从实际用途来看，该装置通过封闭腔体内的工质受热膨胀、遇冷收缩的循环压差推动活塞往复运动，再通过曲柄连杆结构将直线往复运动转化为飞轮的旋转运动，最终实现热能到机械能的稳定转换，相较于内燃机其工质封闭无爆燃过程，运行振动与噪音更低，可适配多种外部热源，包括太阳能集热、工业废热、生物质燃烧供热等多种热源形式。在功能特性上，该卧式布局的结构将动力缸与置换缸沿水平方向排布，重心更低运行稳定性更强，飞轮采用带镂空减重孔的圆盘结构，既能够储存转动惯量保证循环运转的平顺性，又通过镂空设计降低了整体自重，减少不必要的动能损耗；换热段采用密集肋片式散热结构，能够快速降低冷端工质温度，拉大冷热端温差提升循环效率，动力输出端的连接结构预留了标准安装接口，可直接连接小型发电机、减速组等外接负载。从设计思路来看，整体结构采用模块化分层设计，底部为实木材质的安装基座，上方通过立式支架固定动力缸、置换缸与传动组件，各部件之间采用标准紧固件连接，便于拆解维护与结构观察；传动部分的曲柄连杆机构做了运动干涉校验，保证活塞往复行程与飞轮转动角度的匹配度，避免运动过程中出现卡滞，冷热腔的密封结构采用耐磨密封件，保证腔体内工质的密封性，减少长期运行的工质泄漏问题。在外形尺寸与安装边界上，整体结构沿水平方向延伸，基座为矩形板式结构，安装孔位沿基座四角对称布置，可直接固定在实验台、展示台等平面上，整体高度适配常规桌面展示与操作需求，飞轮的旋转半径做了边界校核，运转过程中不会超出基座的投影范围，外接管路与热源连接端布置在装置尾端，不会与运动部件产生干涉，安装时仅需预留水平方向的热源接入空间与飞轮侧的负载连接空间即可，整体占用空间紧凑，适配桌面级的安装使用场景。
