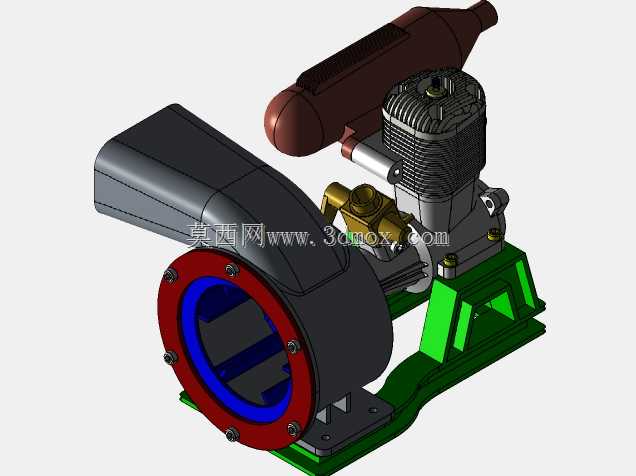

单缸动力配套离心式鼓风机总成结构

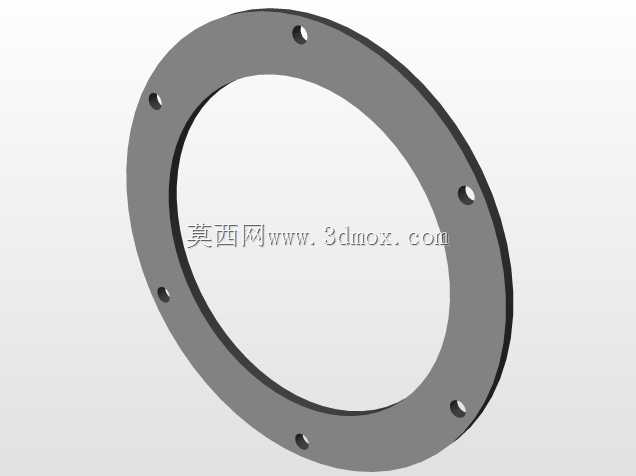

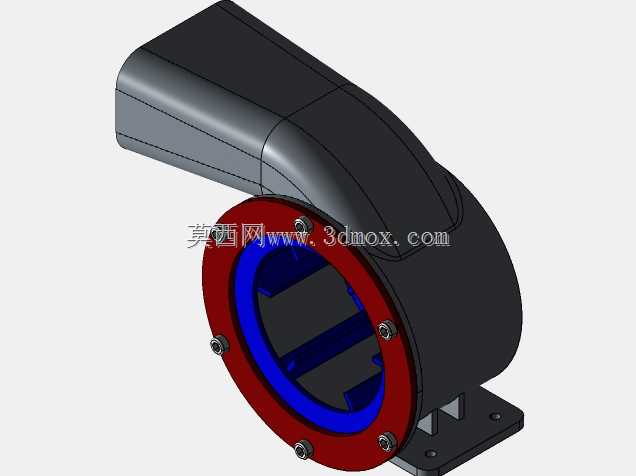

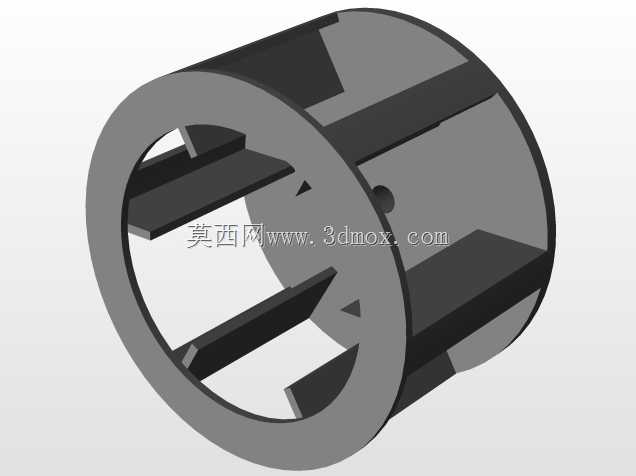

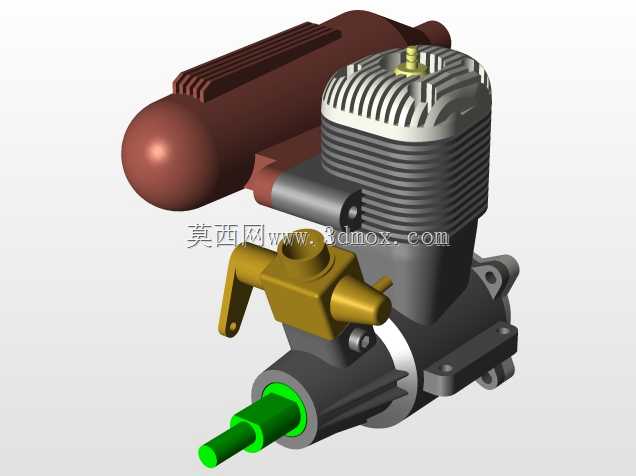

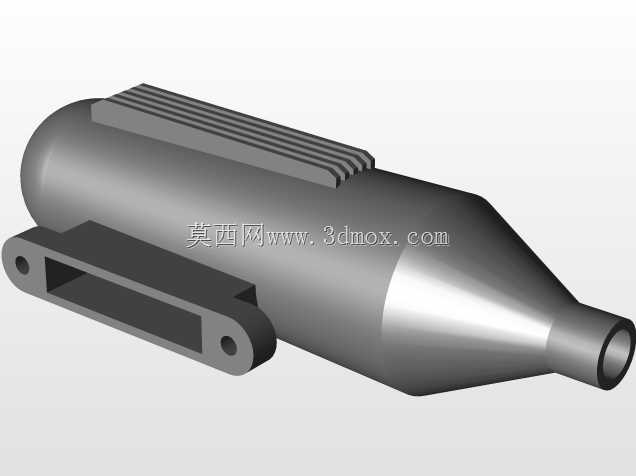

这款集成式动力鼓风结构，主要面向小型通用动力配套场景，常见于小型农林作业机具、户外便携送风设备、小型工程吹扫装置以及教学实训演示场景，核心作用是将单缸内燃机的输出动力直接转化为定向风压气流，无需额外配置独立驱动电机，大幅简化配套设备的动力布局，减少冗余传动部件带来的能量损耗。从实际用途来看，该结构既可以为需要持续风冷的作业部件提供冷却气流，也可以直接作为吹扫、鼓风作业的执行端，适配小型除雪、落叶清理、农林喷粉送风、小型炉膛鼓风等多种户外无外接电源的作业场景，摆脱了市电供电的场景限制，依靠内燃机燃油供能即可实现长时间连续作业。在功能特性上，该总成采用动力端与鼓风端直连集成的设计思路，内燃机的输出轴直接与鼓风机叶轮传动连接，省去了皮带、链轮等中间传动结构，既降低了传动过程中的功率损耗，也减少了后期维护中传动件张紧、更换的工作量；鼓风端采用离心式风轮结构，进风端设置大口径导流罩，出风方向可根据安装需求调整适配角度，蜗壳型流道经过曲面优化，能够在较低转速下输出稳定的风压，同时兼顾运行噪音控制；动力端搭配小型单缸风冷内燃机，集成了排气消音结构，运行震动通过底部一体式安装机架进行缓冲，避免震动直接传递到配套设备上。在设计思路层面，整体结构优先考虑集成化与安装适配性，将动力单元、鼓风单元、安装支撑结构整合为一个独立总成模块，配套设备仅需预留对应安装点位即可完成装配，无需单独设计动力与风轮的连接结构；各功能部件采用模块化拆分设计，鼓风端蜗壳、叶轮、动力缸体、消音器、安装机架均可独立拆卸，方便后期检修与部件更换，连接位置均采用标准紧固件固定，通用互换性较强。从外形尺寸与安装边界来看，整体结构沿动力轴向布局紧凑，横向安装尺寸控制在适配小型机具的范围内，底部安装机架设置多组标准化安装孔位，可适配不同角度的固定需求，鼓风端出风口采用法兰式连接结构，可直接对接不同管径的送风管路，安装时仅需预留出进气端的通风空间与排气端的散热空间即可，无需额外预留过大的操作维护空间，整体重心落在安装机架的中心区域，固定后运行稳定性较强，不会因动力运行震动出现连接松动的问题。
