单缸往复式航空动力总成结构展示

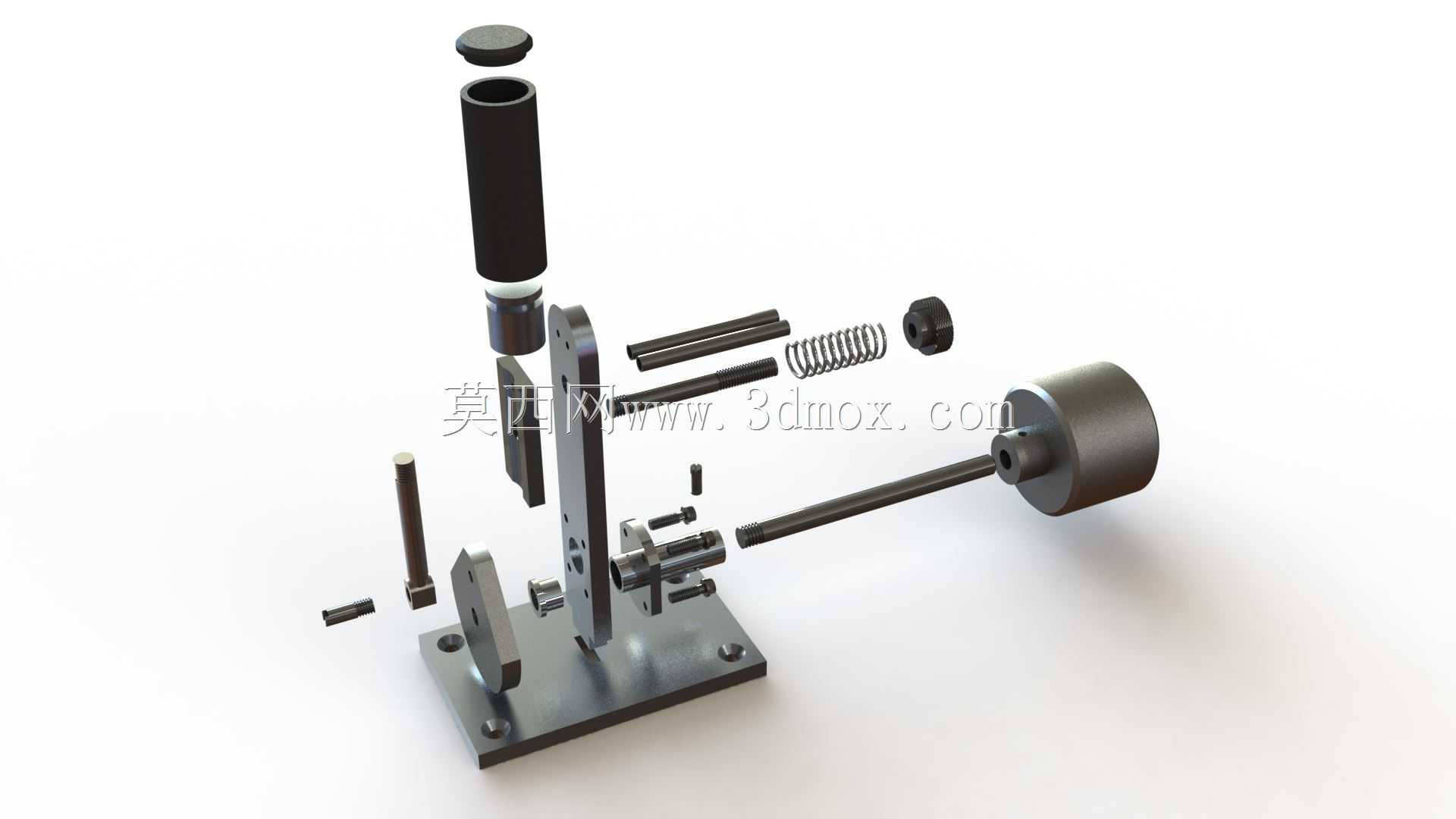

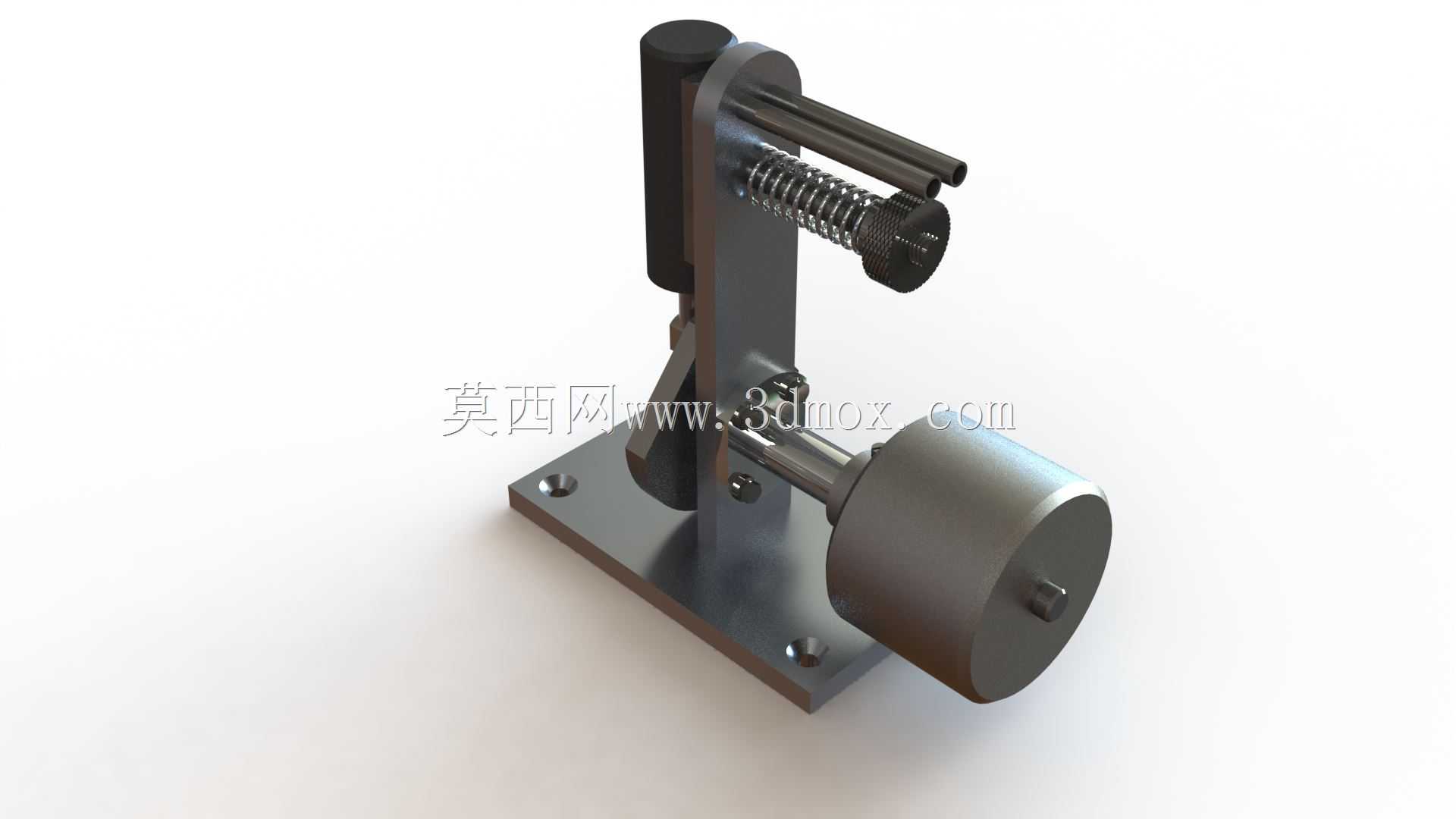

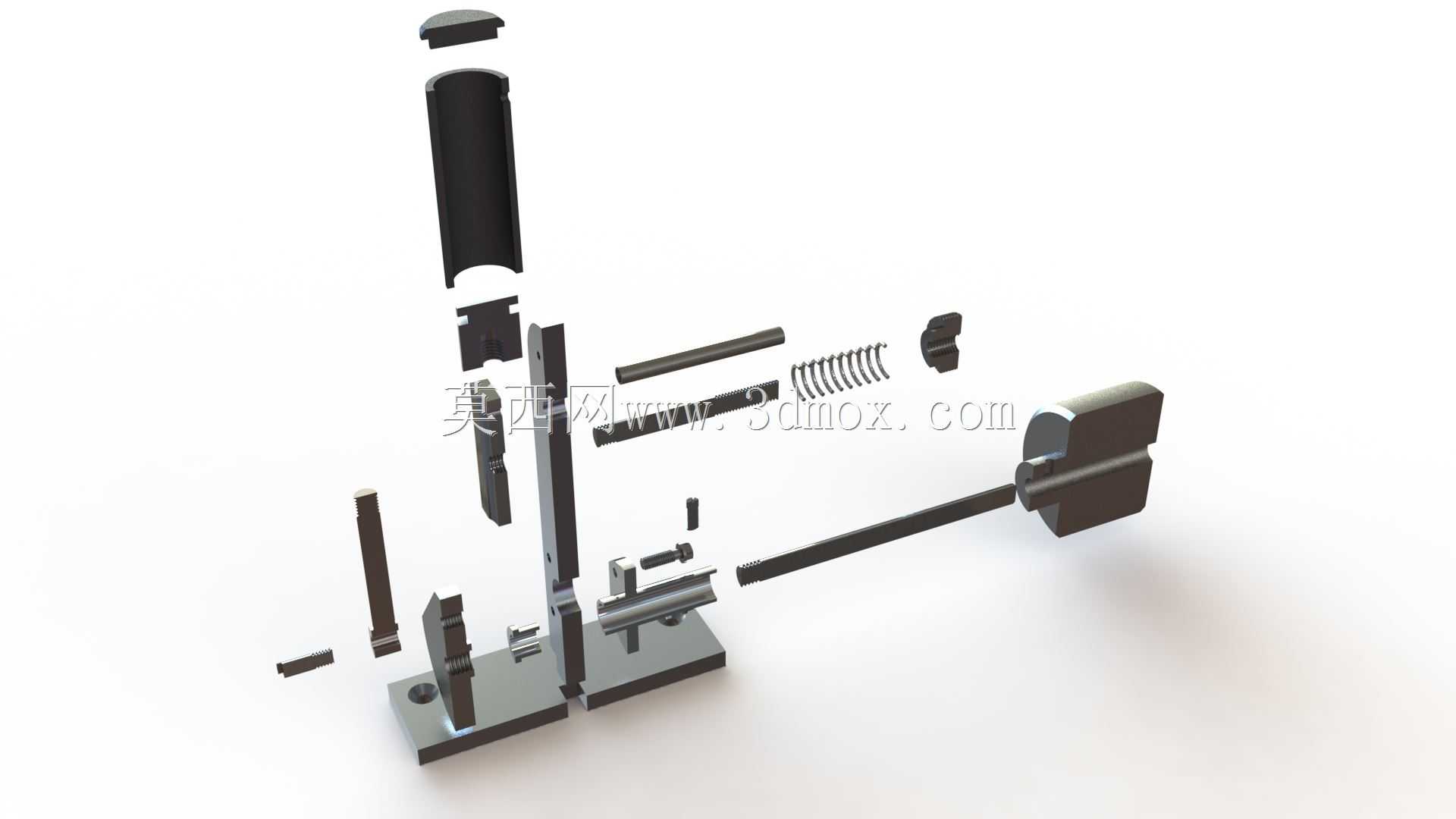

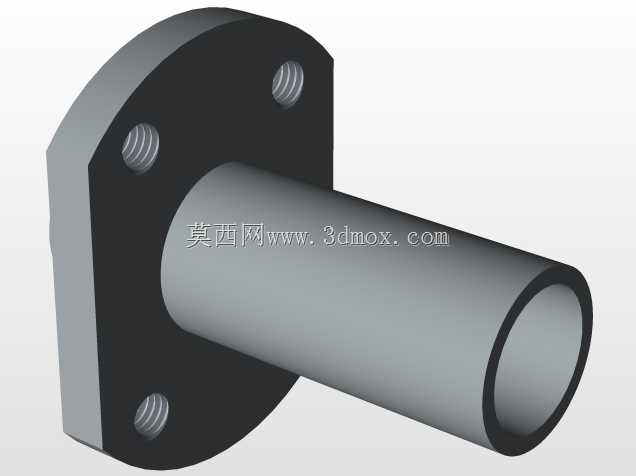

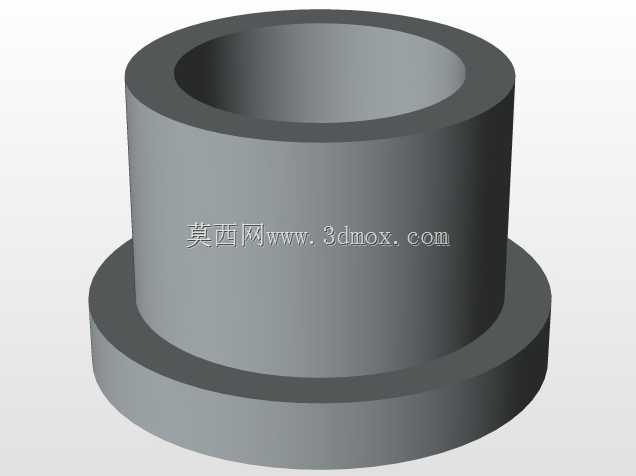

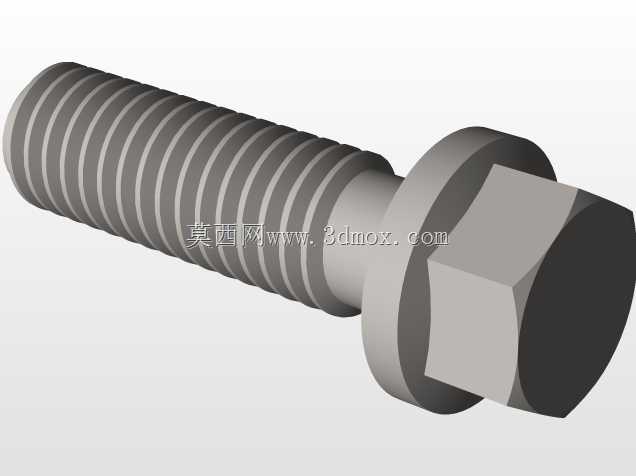

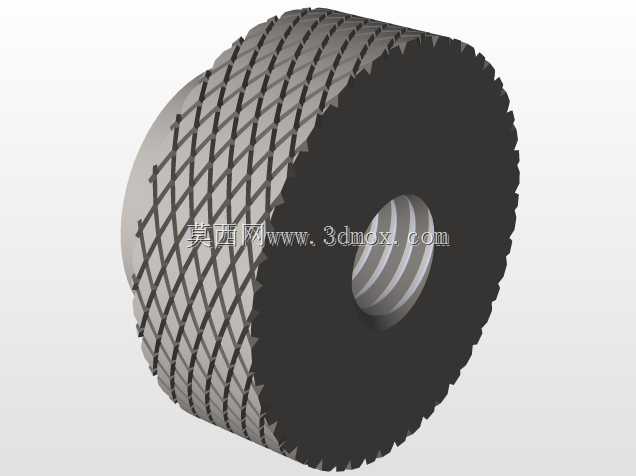

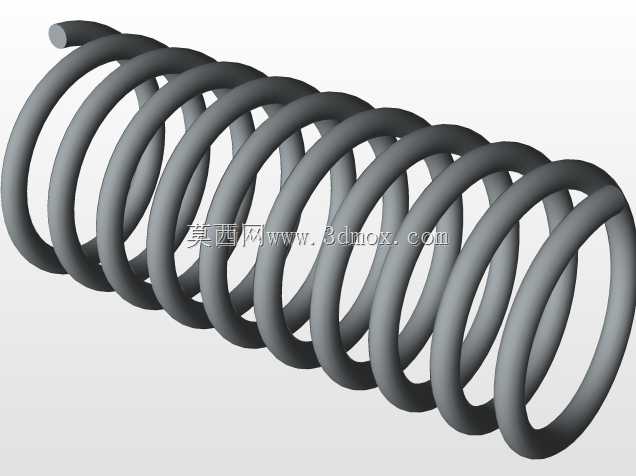

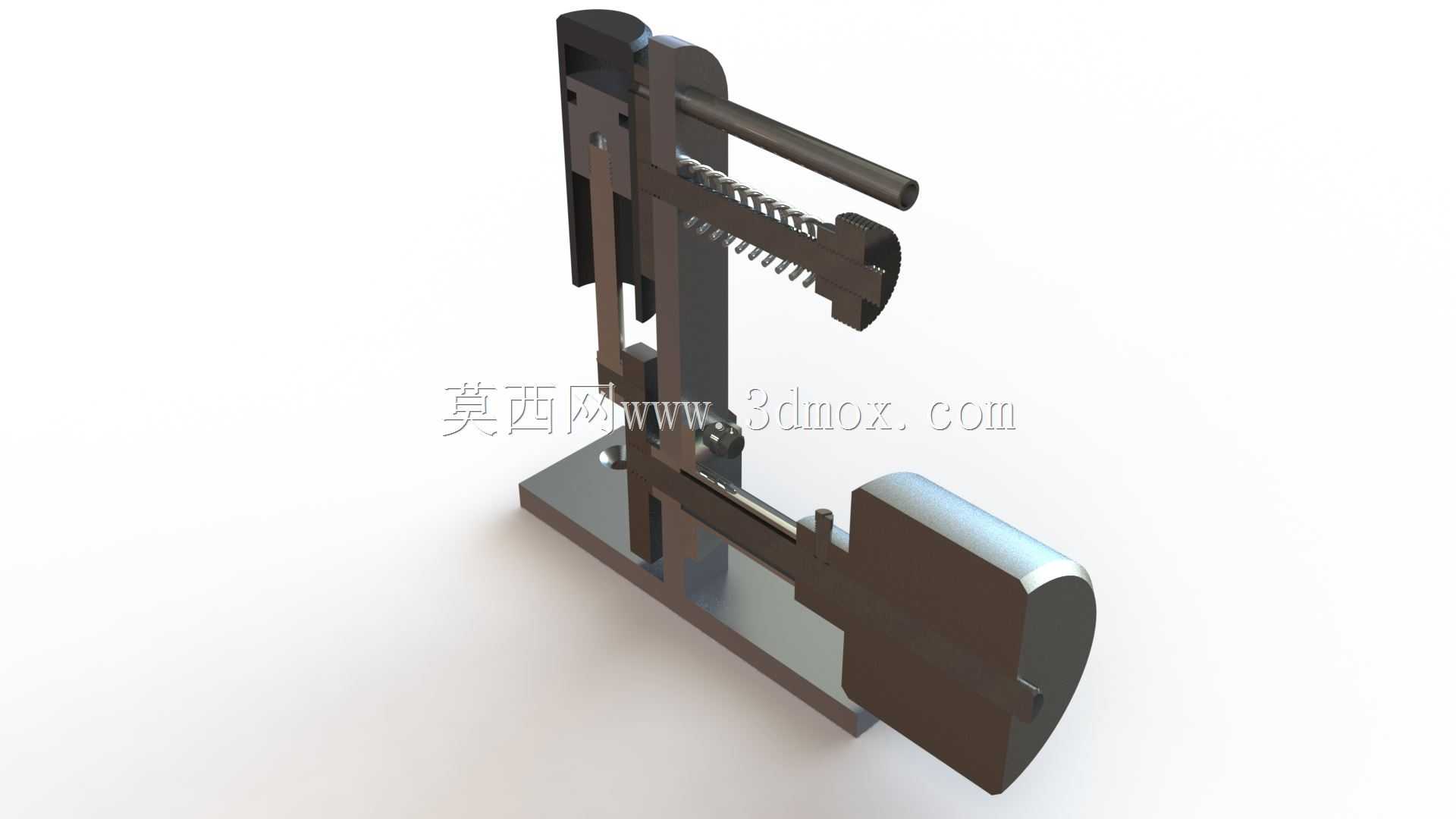

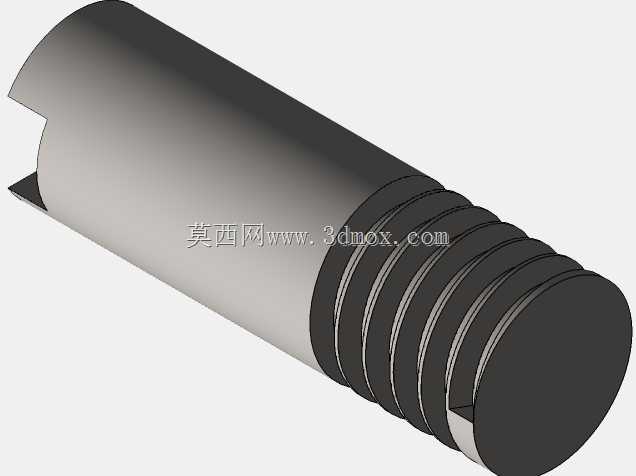

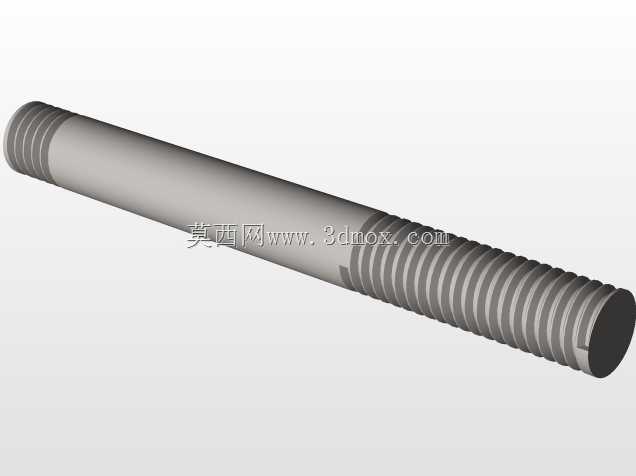

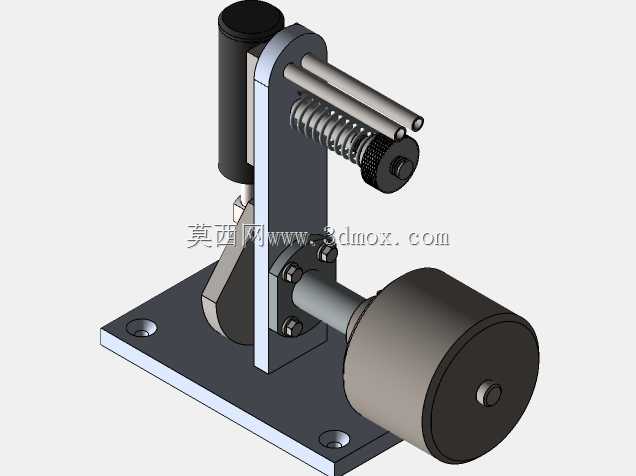

该动力结构主要面向小型航空实验平台、航模动力验证、航空教学实训场景设计，可作为轻型无人机、实验类超轻型飞行器的动力原理验证载体，也可用于院校机械专业开展内燃机工作原理、往复式动力传动的具象化教学演示，帮助学习者直观理解活塞式航空动力的能量转换逻辑。整套总成采用立式单缸布局，核心功能是通过燃料燃烧产生的气压推动活塞做直线往复运动，再经由曲柄连杆机构将直线动能转化为飞轮的旋转动能，最终向外输出稳定的旋转扭矩，为航空载体提供推进动力来源。结构设计上优先考虑传动路径的精简性与运行稳定性，底板作为整套机构的安装基准，采用带安装孔的平板式结构，可通过螺栓直接固定在实验台架或飞行器的动力舱安装位上，垂直布置的轴承座为曲轴提供稳定的旋转支撑，确保曲轴运转时的径向跳动量控制在合理区间，避免高速运转下出现传动卡滞或部件磨损加剧的问题。导向结构为活塞的往复运动提供精准的运动轨迹约束，减少活塞运行过程中的偏磨风险，六角法兰螺栓作为核心紧固件，在底板、轴承座、气缸体等部件的连接点位均匀布置，保证各连接部位的紧固力均匀一致，承受动力运转过程中的持续振动不出现松脱。曲柄连杆组件是整套机构的动力转换核心，一端与活塞铰接，另一端与曲轴配合，精准匹配活塞行程与曲轴回转半径的参数关系，保证动力转换过程的顺畅无卡滞。气缸盖配合活塞形成封闭的燃烧腔室，接管结构可用于连接进排气管路，实现燃烧过程的进气与废气排出功能。双面螺栓搭配弹簧螺母的紧固方案，可在持续振动的工作环境下提供可靠的防松效果，弹簧组件在结构中承担复位辅助功能，配合活塞完成往复循环的动作衔接，飞轮采用厚重的圆盘式结构设计，利用自身转动惯量储存旋转动能，平滑活塞往复做功带来的转速波动，让动力输出的扭矩更加平稳，减少动力输出的脉动冲击。整套结构的安装边界以底板轮廓为基准，垂直方向的高度适配小型动力舱的安装空间要求，横向与纵向的安装孔位间距符合通用实验台架的固定标准，无需额外改装即可完成快速安装固定，各运动部件之间预留了足够的安全运行间隙，避免运转过程中出现部件干涉问题，同时外露的传动结构也方便教学场景下观察各部件的运动配合关系，直观展示四冲程往复式动力的完整工作循环过程。
