绿色方形PBS-12A捷通按钮开关结构设计

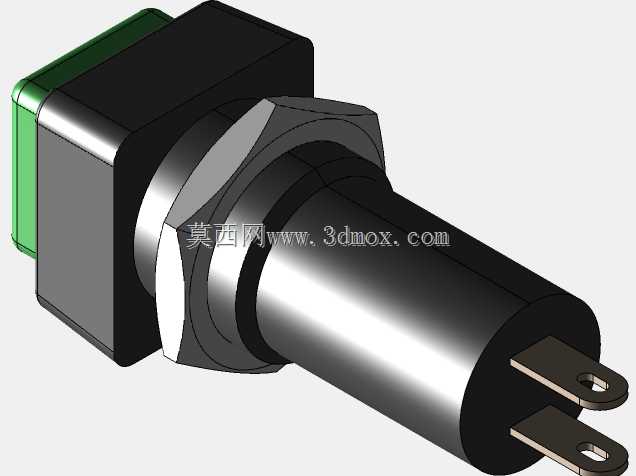

这款绿色方形捷通按钮开关，是低压电气控制回路中应用极为广泛的基础操作元件，常见于小型机电设备控制面板、家用小电器操控区、简易自动化操作台、教学实验台接线模块等场景，承担着回路通断切换、功能触发启动的核心作用，操作人员通过按压动作即可完成对应电路的状态切换，无需复杂操作逻辑，适配各类对操作便捷性有要求的控制场景。从功能特性来看，这款开关属于自复位式捷通按钮，按压时触发触点闭合导通回路，松开后依靠内部弹性结构自动复位断开触点，也可根据实际接线需求实现常开常闭回路的切换，操作反馈清晰，按压行程适中，不会出现误触发或者触发无响应的问题，绿色的按钮头在工业配色规范中通常对应启动、导通类功能，操作人员可以快速通过颜色识别按钮功能，降低操作失误概率。在设计思路上，这款开关采用了分层式结构设计，顶部为方形绿色操作帽，采用圆角过渡处理，既保证了按压时的接触面积，提升操作手感，也避免了尖锐边角带来的磕碰风险；中部为黑色安装基座，设计有六边形防转卡位结构，搭配白色密封垫圈，在安装到面板上之后可以有效防止开关随按压动作发生转动，同时垫圈能够填充面板与开关基座之间的缝隙，起到一定的防尘防溅作用，适配常规工业环境的使用需求；下部为圆柱形主体结构，底部伸出两个插式接线端子，端子上设计有定位孔，既可以采用插簧快速接线，也可以通过螺丝锁付接线，适配不同的接线工艺需求，降低现场装配的难度。在外形尺寸与安装边界上，这款开关的安装孔径为12毫米，是行业内通用的小型按钮安装尺寸，适配市面上绝大多数标准开孔的控制面板，不需要额外定制开孔；开关整体突出面板的高度经过优化设计，既不会因为突出过多容易被外物误碰，也不会因为突出过短导致按压操作不便；基座后部的主体直径小于安装孔径，穿板安装时十分顺畅，接线端子的间距符合电气安全间距要求，接线后不会出现短接风险，整体结构紧凑，占用控制柜内部空间极小，适合在排布密集的控制回路中使用。
