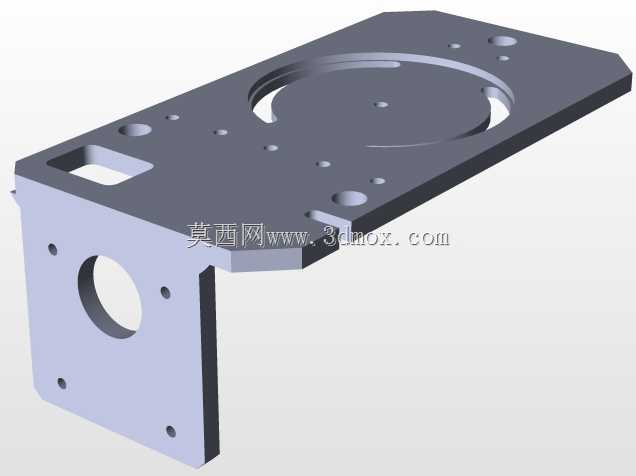

L型直角安装固定连接支架结构设计

这款L型直角连接固定支架，主要应用在工业设备机架搭建、机电设备内部组件安装、生产线辅助工位固定、轻型物料承托挂载等场景中，是工业装配、设备组装领域十分常用的结构连接件，能够在两个垂直排布的安装面之间实现稳定的刚性连接，替代传统的焊接直角连接方式，无需现场做焊接、打磨、防锈处理，可大幅缩短现场装配的作业周期，也方便后期设备维护时的组件拆装调整。从实际用途来看，这款支架既可以作为小型传感器、气动元件、电气控制盒的安装承托件，也可以在轻型防护围栏、设备外罩、走线桥架的拼接中作为转角连接结构使用，适配多类需要垂直面刚性连接的装配需求，连接后整体结构抗形变能力强，不会出现普通薄角码容易弯折下垂的问题。在功能特性上，这款支架采用一体化弯折成型的结构设计，转角位置做了加强过渡处理，没有拼接焊缝带来的应力集中缺陷，整体结构强度更高，能够承受持续的静态载荷与小幅的动态振动载荷，适配车间内多数有轻度振动的设备安装场景；支架两个垂直的安装翼面上都预留了标准规格的安装孔位，长条形的主体安装面上排布了等距的安装孔，可根据实际安装位置灵活选择固定点位，适配不同孔距的安装需求，端部的垂直安装翼设置了两个对称的固定孔，安装后受力均匀，不会出现单侧受力偏移的问题，所有孔位都做了倒角去毛刺处理，装配时不会刮伤安装螺丝的镀层，也能避免安装过程中划伤作业人员。在设计思路上，这款支架优先考虑了装配的通用性与结构的可靠性，主体采用等厚度的金属板材加工成型，弯折角度严格控制为90度直角，保证两个安装面连接后能够完全贴合待固定的组件表面，不会出现安装间隙导致的固定松动；孔位的排布间距参考了通用工业铝型材、标准钣金机架的安装孔距规范，能够直接适配多数常规工业装配场景的安装需求，无需现场二次打孔加工；支架的所有外露棱边都做了倒钝处理，避免锐边带来的安全隐患。从安装边界来看，这款支架的长条形主体段长度适配多数轻型组件的承托跨度需求，安装翼的高度与宽度匹配标准紧固件的安装操作空间，使用常规规格的内六角螺丝或者外六角螺栓即可完成固定，安装时不需要特殊的专用工具，两个安装面的贴合平面度控制在合理公差范围内，固定后不会出现组件安装倾斜的问题，整体结构紧凑，安装后不会占用过多的设备内部空间，能够在狭小的安装空间内完成垂直面的连接固定作业。
