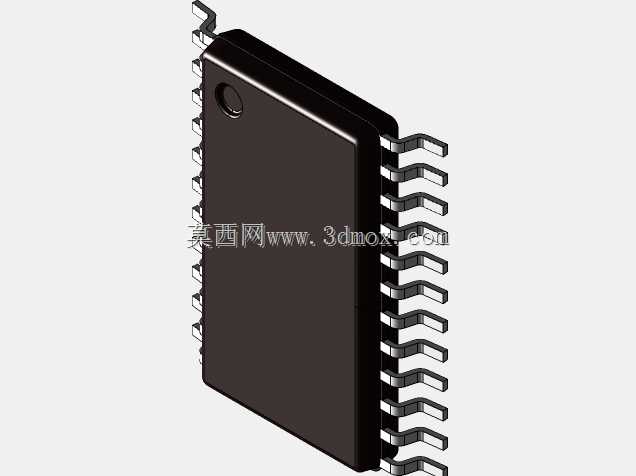

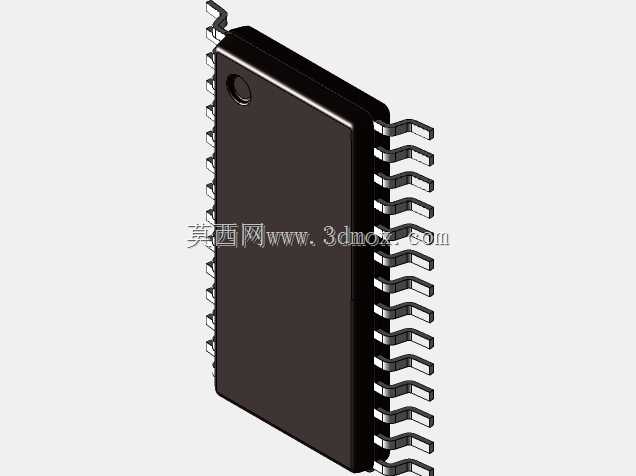

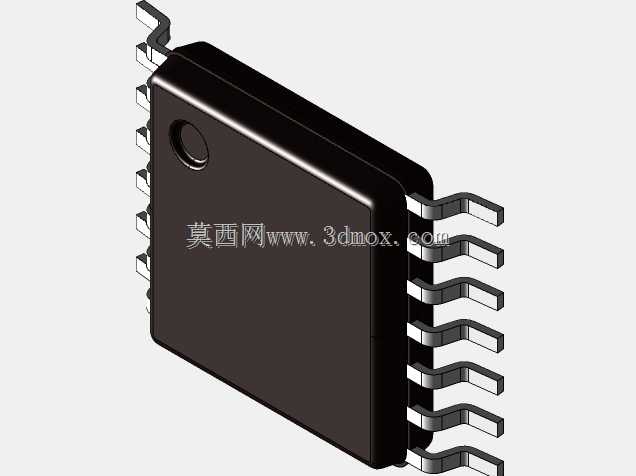

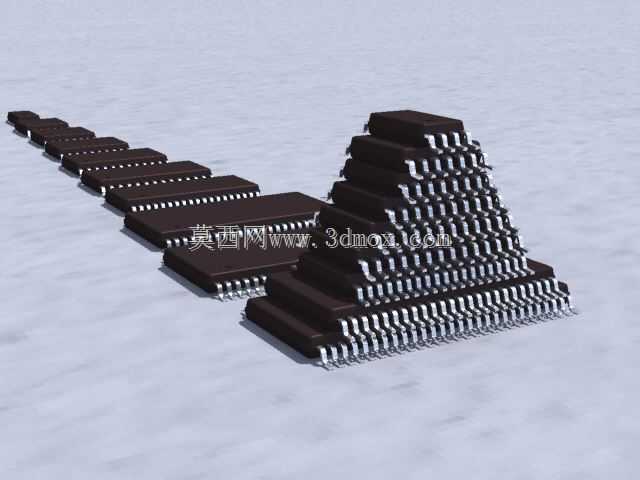

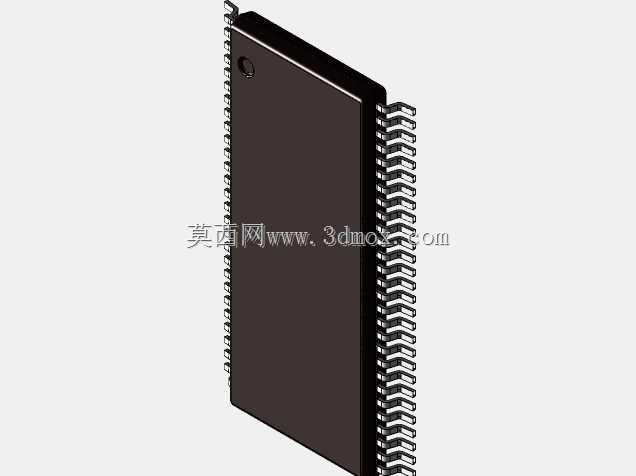

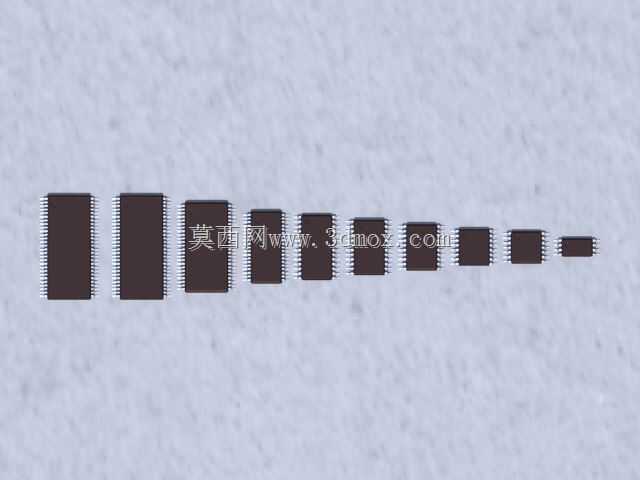

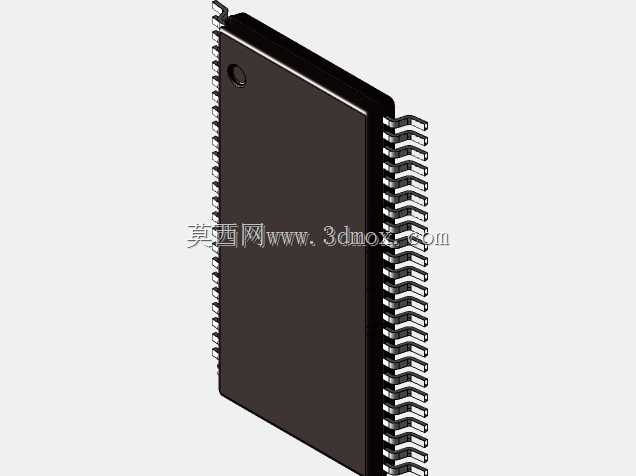

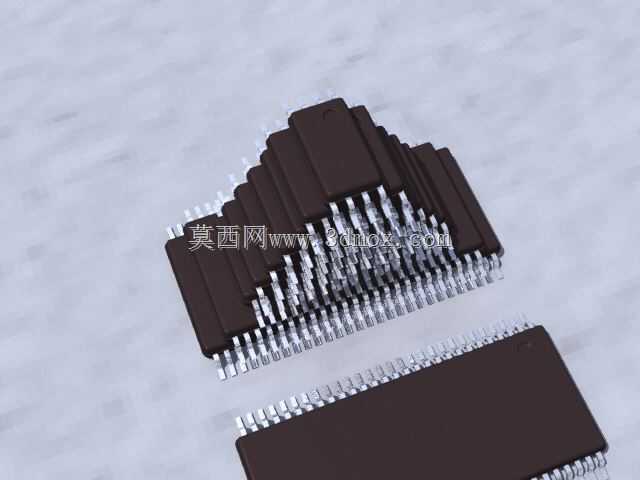

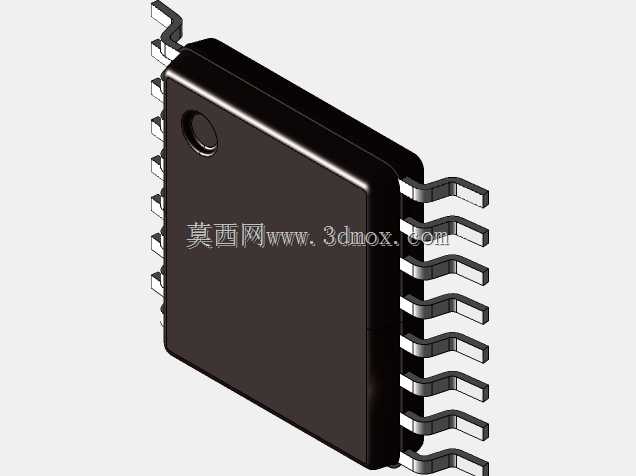

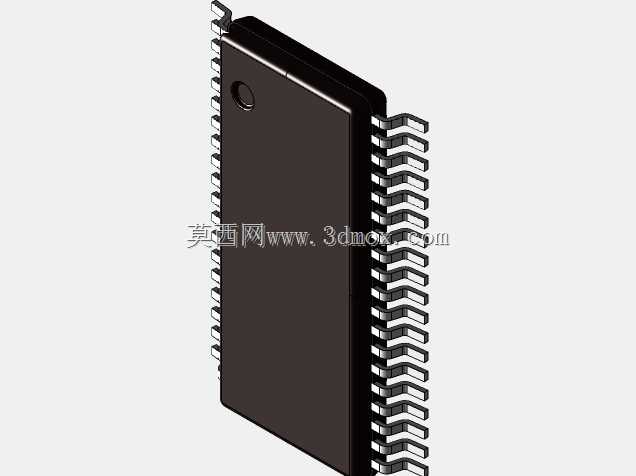

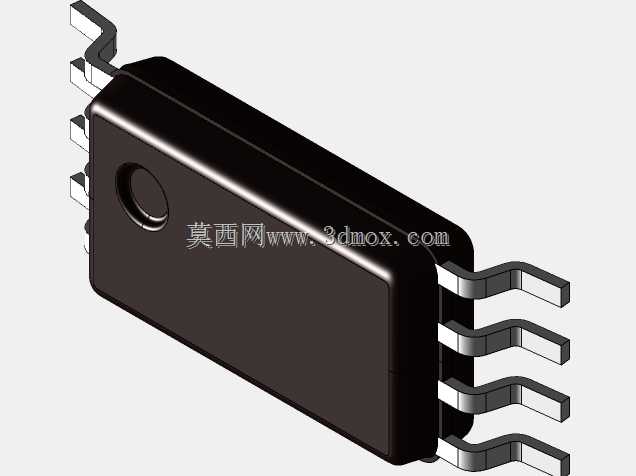

薄收缩小外形集成电路封装TSSOP系列

项目分类:3D模型 发布时间:2021-05-20 ID:178518
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列
  • 薄收缩小外形集成电路封装TSSOP系列

TSSOP即薄收缩小外形封装,是当下表面贴装集成电路领域应用极为广泛的封装形式,覆盖从8引脚到56引脚的全规格序列,能够适配不同引脚规模的芯片封装需求,在消费电子、工业控制、汽车电子、通信设备等诸多领域都承担着核心元器件的载体作用。这类封装的核心应用场景集中在高密度表面贴装生产线,适配回流焊、波峰焊等主流SMT焊接工艺,能够在PCB板上实现高密度排布,大幅缩减电路板的占用面积,满足当下电子产品轻薄短小的设计趋势。从实际用途来看,这类封装可承载电源管理芯片、逻辑运算芯片、接口转换芯片、存储芯片、驱动芯片等多种功能的半导体裸片,通过引脚实现芯片内部电路与外部PCB线路的电气连接,同时为脆弱的半导体裸片提供机械防护、散热通路与绝缘隔离,避免裸片受外界水汽、粉尘、机械应力的损伤。在功能特性上,TSSOP封装相比传统的SOP封装,本体厚度更薄,引脚间距更小,引脚共面性精度更高,焊接后的可靠性更强,同时引脚采用翼形设计,焊接后焊点的可检测性好,便于生产过程中的AOI光学检测与后期维修拆换,不同引脚数的规格可以对应不同I/O数量的芯片需求,从简单的8引脚逻辑芯片到56引脚的复杂接口芯片都能找到适配的封装规格。在设计思路上,这类封装的建模严格遵循JEDEC相关行业标准,首先确定不同引脚数对应的本体长宽尺寸、引脚间距、引脚伸出长度、本体厚度等核心参数,保证模型与实际量产的封装尺寸完全一致,建模过程中重点还原封装本体的塑封哑光质感、引脚的金属镀层质感,同时精准还原引脚的弯折角度与共面度,确保在PCB Layout的3D预览环节,能够准确呈现封装与周边元器件的间距,避免出现装配干涉问题。在外形尺寸与安装边界上,不同引脚数的TSSOP封装本体宽度统一为4.4mm或者6.1mm两个主流规格,本体厚度控制在1.0mm-1.2mm区间,引脚间距涵盖0.65mm、0.5mm、0.4mm等多个规格,安装时需要在PCB上预留对应尺寸的焊盘,焊盘的长度、宽度与间距严格匹配引脚尺寸,同时在封装本体周边预留至少0.5mm的工艺避让空间,满足SMT贴装时的吸嘴取件、视觉定位以及后期返修的操作空间,避免与周边的电容、电阻、接插件等元器件产生装配冲突,高密度排布时还需要考虑焊接过程中的桥连风险,合理设置相邻封装之间的安全间距。
