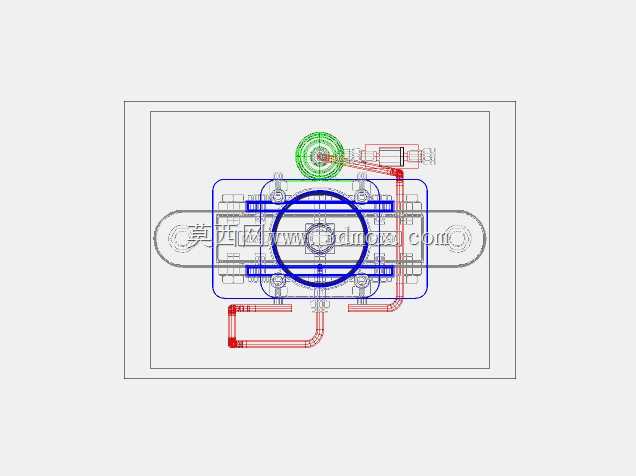

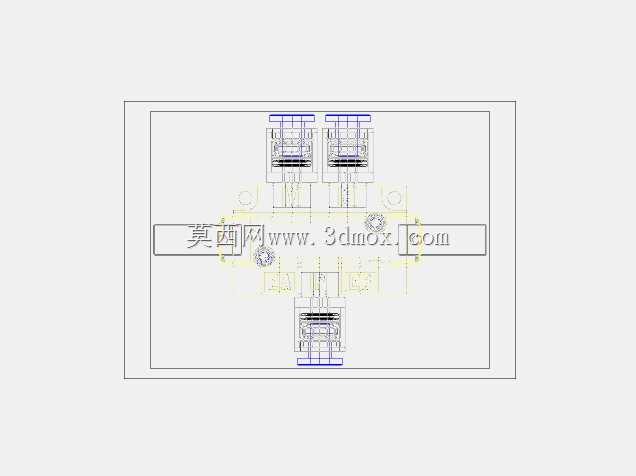

气动刀闸阀工业流体控制结构设计

这款气动刀闸阀的三维结构设计，核心面向高难度流体输送工况的截断控制需求，在市政废水处理、煤化工焦油输送、矿山矿浆转运、造纸纸浆管路等场景中具备极强的适配性。这类工况的共性痛点在于输送介质混杂固体颗粒、纤维杂质或是具备高粘稠特性，常规截止阀、球阀在长期运行中极易出现阀腔卡堵、密封面磨损、启闭卡涩的问题，而刀闸阀的刀形窄边闸板结构，正是针对这类介质特性开发的截断方案。从功能设计来看，该阀采用气动执行机构作为启闭动力源，相比手动刀闸阀可接入工业自动化控制系统实现远程启闭控制，大幅降低高危管路、高空布设管路的操作人力成本与安全风险；执行机构与阀体之间设置了独立的密封隔离腔，可避免管路内介质渗入执行机构造成气缸腐蚀、动作卡滞，同时预留了故障诊断的结构观察位，可快速排查供气压力异常、密封件磨损等常见运行故障，减少现场运维的排查时长。设计过程中充分考虑了现场安装的适配性，阀体采用对夹式安装结构，整体轴向尺寸紧凑，相比同口径的法兰式闸阀可节省近40%的管路安装空间，尤其适合布设空间局促的老旧管线改造场景；阀体底部设置了全通径无凹槽流道，介质流经阀腔时不存在滞留死角，既可以避免粘稠介质在阀腔内堆积干结造成的启闭阻力增大，也能减少纤维、固体颗粒在阀腔内的卡滞概率，刀形闸板的刃口经过斜角打磨处理，启闭过程中可主动切断夹杂在介质中的纤维、结块物料，避免闸板被异物卡阻无法到位。密封结构采用软硬复合密封设计，阀座密封面贴合闸板运动轨迹做了弧度适配，在低压废水、常压浆料输送工况下可实现零泄漏截断，金属密封基座可承受含颗粒介质的长期冲刷，大幅延长阀门的整体使用寿命。安装边界设计上，阀体两侧的连接法兰孔位匹配通用工业管道的法兰标准，执行机构顶部预留了气源接口与行程反馈开关的安装位，现场安装时无需额外进行结构改制，即可直接对接现有管路系统与气动控制回路，气缸的外部尺寸做了径向收窄处理，多台阀门并排布设时不会出现部件干涉，可满足密集管排的安装需求。
