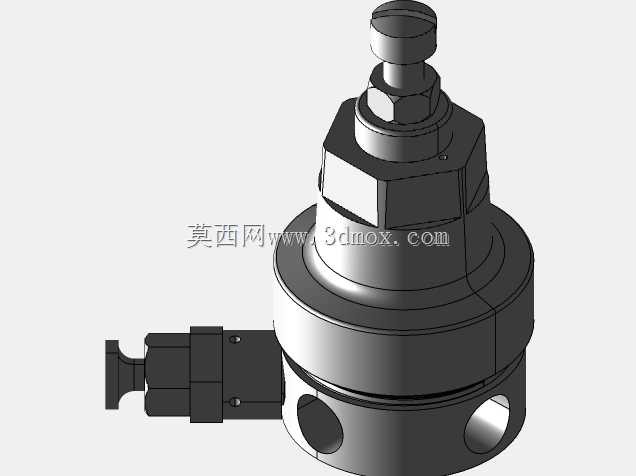

二氧化碳钢瓶用桶分配式调压调节器结构

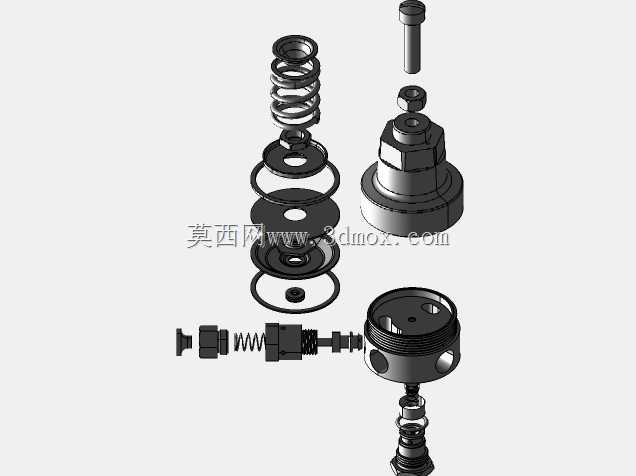

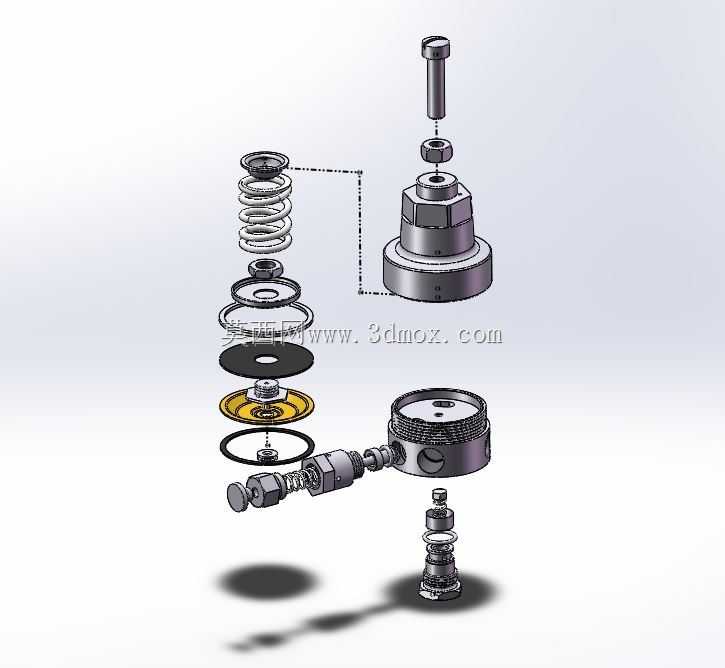

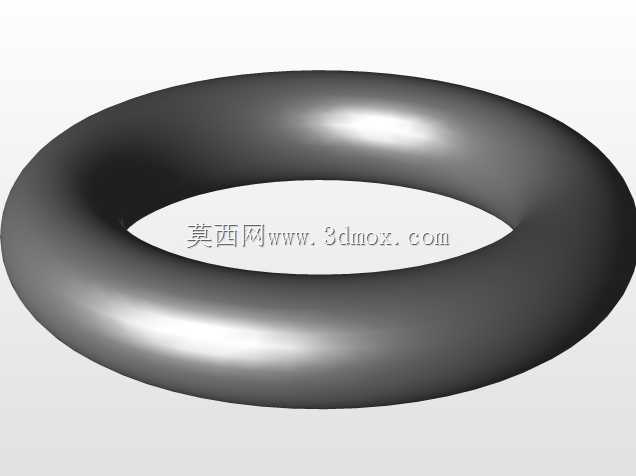

该调压调节器主要应用于工业供气、饮品加工、实验室气路等场景中，配套加压二氧化碳钢瓶与气体软管使用，核心作用是将钢瓶内输出的高压二氧化碳气体降压至适配下游用气设备的稳定压力区间，同时阻隔钢瓶内高压气流直接冲击下游管路与用气元件，避免气压波动导致的供气不稳、元件损坏等问题，保障整套气路系统持续平稳运行。从功能特性来看，这款调节器采用桶分配式的气路布局，内部集成多级调压与密封结构：顶部的锁紧螺栓用于固定上端盖与调压弹簧预紧力，可通过调整螺栓旋入深度改变弹簧压缩量，以此匹配不同场景下的输出压力需求；叠层布置的弹簧组件承担压力反馈与动态调节作用，当下游气压出现波动时，弹簧可带动阀芯快速位移，自动调整阀口开度，维持输出压力的稳定；多层密封垫片与膜片结构分布在气路通断的关键节点，采用耐高压、耐二氧化碳腐蚀的材质制作，可有效杜绝气体泄漏问题，保障气路的密封可靠性；侧置的出气接口采用标准外螺纹结构，可直接匹配常规规格的气体软管，无需额外加装转换接头即可完成管路连接。在设计思路上，这款结构采用反向工程还原的成熟量产方案，整体遵循易装配、易维护的设计原则：所有内部零件沿中心轴线同轴布置，拆装时仅需松开顶部锁紧螺栓即可依次取出弹簧、膜片、阀芯等易损件，无需复杂专用工具即可完成密封件更换、弹簧校准等日常维护操作；底座采用加厚金属结构，承担整体承重与钢瓶端连接的受力，可承受钢瓶满压状态下的冲击载荷，避免长期使用出现结构变形；外露的调节旋钮表面做防滑滚花处理，操作人员带防护手套也可轻松完成压力微调操作。从安装边界来看，该调节器整体为立式同轴布局，最大外径适配常规工业二氧化碳钢瓶的瓶口安装尺寸，安装后整体突出钢瓶瓶口的高度控制在常规气路布置的允许范围内，不会与周边的管路支架、防护栏等部件产生干涉；侧置出气接口的中心高度与常规气体软管的布设高度匹配，连接软管后不会出现过度弯折导致的气路堵塞问题；整体重量控制在手动安装可承受的范围内，单人即可完成钢瓶端的安装与拆卸操作，无需额外吊装辅助。
