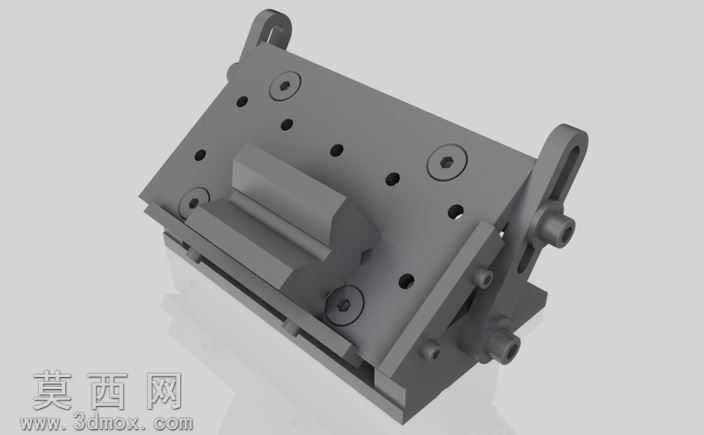

可调角度工装定位V型夹板组件

本作品为机械加工场景使用的可调角度定位工装组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计公差规范，对每一处装配间隙、连接孔位、转动副结构都做了精准的尺寸约束，确保模型可直接对接后续的工程图导出与加工生产环节。模型主体采用高强度合金结构钢的材质设定，渲染阶段为金属部件赋予了细腻的磨砂哑光金属材质，对加工面做了轻微的反光效果处理，对侧边的安装孔、锁紧螺丝、转动铰接轴等细节都做了高精度的倒角、螺纹纹理刻画，还原真实工装零件的加工质感。结构设计上，组件集成了V型定位块与可调角度安装底板两大核心部分，V型块采用90度标准夹角设计，可稳定夹持轴类、套类回转零件，底板两侧设置了带圆弧槽的铰接耳座，通过侧边的锁紧旋钮可实现0到45度范围内的角度无级调节，调节到位后旋紧旋钮即可完成角度锁止，避免加工过程中出现角度偏移；底板表面均匀排布了多组标准安装孔位，可适配不同规格的机床工作台、工装治具的安装需求，V型块与底板之间还设置了可滑移的调节导轨，可根据待加工零件的尺寸调整V型块的前后位置，拓展工装的适用范围。设计思路围绕机械加工中的斜面孔、斜面槽加工的定位需求展开，解决了传统固定角度V型块无法适配多角度加工的痛点，省去了加工过程中反复垫角度块、打表找正的繁琐步骤，可有效提升小批量多品种零件的加工装夹效率；建模过程中对所有活动部件都做了运动仿真干涉检查，确保角度调节、位置滑移过程中各部件无卡滞、无干涉，铰接部位的轴孔配合采用基孔制间隙配合设定，锁紧部件的螺纹连接符合通用紧固件的标准规范，整体结构紧凑、刚性充足，既可以作为独立工装直接使用，也可作为模块化定位单元集成到自动化加工生产线、组合工装系统中，适配铣削、钻削、磨削等多类机加工场景的定位装夹需求。
