机加工用圆柱连接式刀座结构

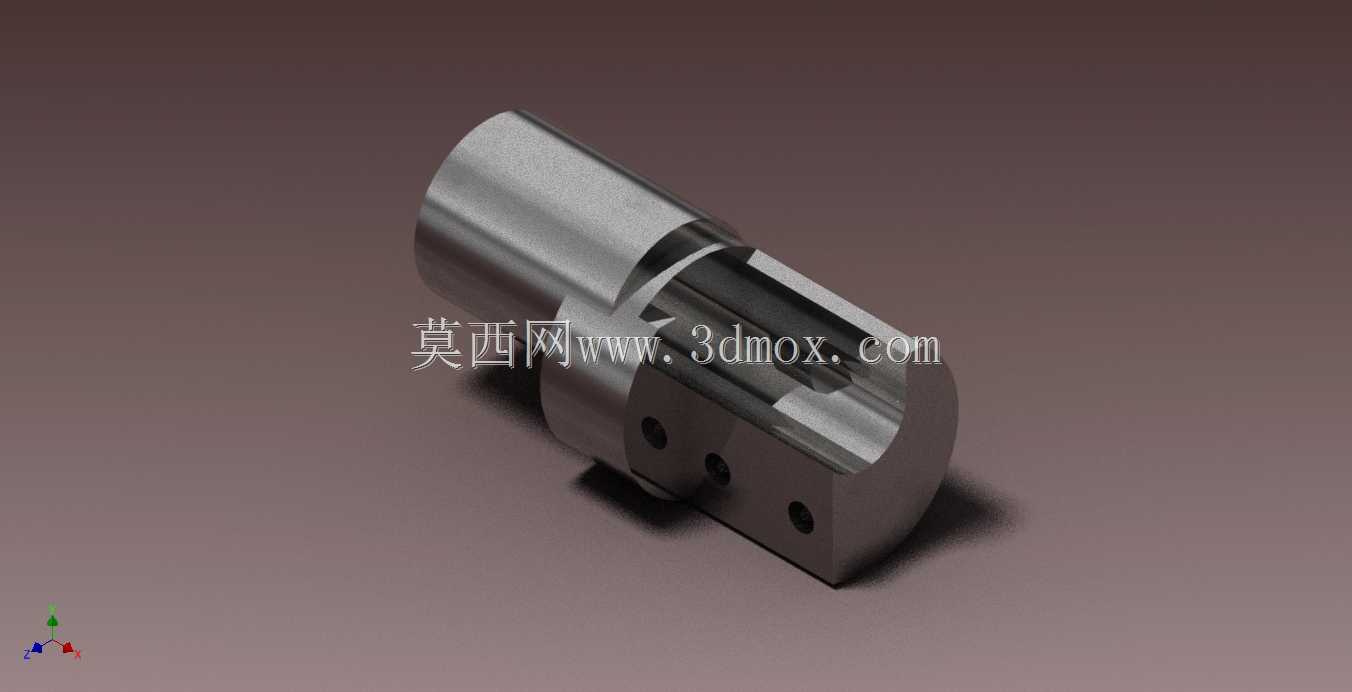

　　在常规金属切削加工场景里，这类刀座结构主要适配中小型数控车床、走心机的侧装刀具工位，承担刀具定位、装夹与切削力传导的核心作用，区别于常规方柄刀架的直装形式，该结构采用圆柱柄作为机床连接端，可直接插入车床刀塔的对应安装孔内，通过侧压螺钉完成周向与轴向锁紧，安装过程无需额外适配垫块，能有效缩短换刀时的对位调整时间。从结构功能上看，该刀座的夹持端采用开式U型槽设计，槽体两侧预留三个均匀分布的锁紧螺钉孔，可适配对应宽度的切断刀、切槽刀刀体，锁紧时螺钉从孔位旋入后直接顶压刀体侧面，配合槽体内壁的定位面限制刀具的三个移动自由度与两个转动自由度，仅保留沿切削方向的微调空间，方便操作人员对刀时调整刀具伸出长度。

　　设计阶段首先考虑的是切削过程的刚性传导，圆柱连接端的直径与刀塔安装孔采用H7/h6的间隙配合，既保证安装时的顺畅推入，又能避免配合间隙过大导致的切削振颤；连接端与夹持段采用一体化铣削成型，没有拼接焊缝或连接螺栓，整体材质选用40Cr调质处理，表面硬度控制在28-32HRC，既保证芯部的韧性承受断续切削的冲击载荷，又能让表面具备足够的耐磨性，长期拆装也不会出现配合面拉伤的问题。外形尺寸方面，圆柱连接段的长度根据刀塔安装孔的深度设计，插入后端面与刀塔安装面完全贴合，不会出现悬伸过长的问题；夹持段的U型槽深度根据常用切槽刀的刀体高度设置，槽底与圆柱连接端的轴线保持严格平行，安装刀具后可保证刀尖高度与主轴中心高的偏差控制在0.02mm以内，

　　无需额外加装垫片调整中心高，能有效避免因中心高偏差导致的刀具崩损、加工面粗糙度超差问题。安装边界上，该刀座的整体外轮廓做了圆角过渡处理，相邻刀位安装其他刀具时不会出现干涉，锁紧螺钉的内六角孔朝向操作侧，操作人员在机床正面即可完成锁紧操作，无需探身到刀塔侧面，换刀操作的便利性更高。实际加工过程中，这类刀座主要承担外圆切槽、端面切断、小宽度退刀槽的加工工序，切削时产生的径向力通过圆柱连接面均匀传递到刀塔本体，相比方柄刀架的螺钉顶压固定方式，接触面积更大，应力分布更均匀，长时间重切削也不会出现刀座移位的问题。U型槽的开口宽度做了精密磨削处理，槽宽公差控制在0.01mm以内，装入标准宽度的切槽刀时，刀体侧面与槽壁的间隙极小，

　　切削过程中不会出现刀具侧摆的问题，加工出的槽壁平行度可稳定控制在0.02mm/10mm以内，满足普通精度零件的加工要求。结构上没有设计多余的调整机构，所有定位面均为一体化加工成型，日常维护仅需定期清理槽内的切屑残留，检查锁紧螺钉的螺纹磨损情况即可，没有易损的弹性零件，长期使用的维护成本极低。针对小批量多品种的加工场景，该刀座的适配性较强，只要刀体厚度与U型槽宽度匹配，不同品牌的焊接式切槽刀、机夹式切槽刀均可装夹使用，无需为不同品牌刀具单独定制刀座，能有效减少车间的刀座储备种类，降低工装管理成本。在走心机的背轴加工工位，这类圆柱柄刀座的应用更为广泛，由于走心机的刀塔安装空间紧凑，圆柱柄结构相比方柄结构占用的周向空间更小，可在同一刀塔上布置更多数量的刀位，提升机床的加工工序集中度，减少零件的二次装夹次数。设计时还考虑了排屑方向的避让，夹持段的下端面做了斜角处理，切削时带状切屑流出后不会直接刮擦刀座表面，能减少切屑对刀座表面的冲蚀磨损，延长刀座的使用寿命。连接端的圆柱表面做了发黑处理，既可以提升防锈能力，又能避免安装时与刀塔孔出现粘连，长期使用后拆卸也不会出现卡滞问题。三个锁紧螺钉孔的位置呈三角形分布，锁紧时可从三个方向均匀施加顶紧力，刀体受力均匀不会出现偏斜，相比单螺钉顶压的结构，装夹刚性提升40%以上，可承受更大的进给量与切削深度，提升加工效率。
