在各类轻载传动、直线导向类设备的轴系布局中,这类带一体式法兰安装座的套筒轴承是非常常见的支撑构件,不同于分体式轴承座与轴套的组合结构,该构件将安装基座与套筒支撑部分做了一体化成型设计,从根源上消除了装配环节中座体与轴套的同轴度累积误差,很适合用在通讯设备内部的滑动轴系、小型工装的导向支撑、轻工设备的往复运动机构这类对安装空间有严格限制、支撑载荷不大但对装配精度一致性要求较高的场景。

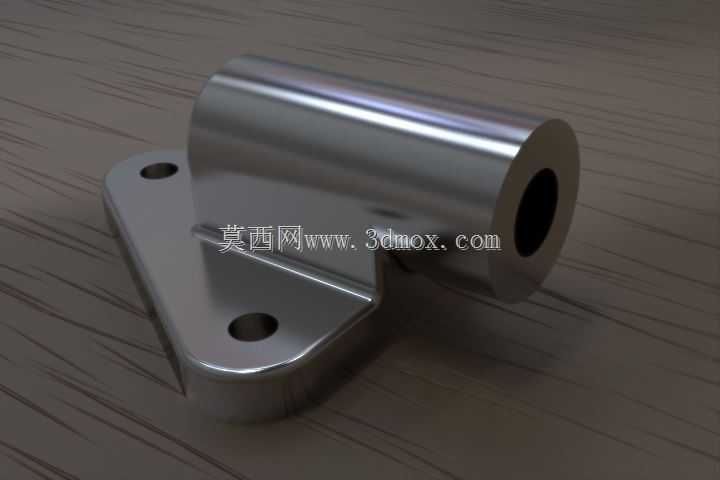

从结构功能上看,构件的核心功能是为穿入套筒内孔的运动轴提供径向支撑,约束轴件的径向跳动量,保证轴件在做回转或者直线往复运动时的运动轨迹精度,套筒部分的内孔是核心工作表面,建模时需要严格保证内孔的圆柱度公差,内壁的表面粗糙度需要控制在合理区间,既要减少轴件运动时的摩擦阻力,也要保证足够的接触面积避免局部应力集中造成的早期磨损。和常规光面套筒轴承不同,这个构件自带的三角形法兰安装座是设计的核心部分,安装座上设置了两个对称的螺栓过孔,安装时不需要额外加工轴承座安装位,只需要在安装基板上加工对应位置的螺纹孔,穿入紧固螺栓就能完成整个支撑构件的固定,大幅减少了现场装配的调整工作量,也避免了分体式结构长期运行后轴套与座体之间出现松动移位的问题。
设计这类构件的时候,首先要根据被支撑轴的直径确定套筒的内孔尺寸,套筒的壁厚需要根据实际承受的径向载荷做核算,轻载工况下壁厚可以取内孔直径的1/8到1/6,保证足够的结构刚性即可,不需要过度加厚造成材料浪费和安装空间占用。套筒的长度需要根据轴件的支撑跨距确定,一般来说套筒长度不小于内孔直径的1.5倍,才能保证足够的支撑长度,避免轴件运动时出现卡滞。法兰安装座的轮廓做了切角三角形设计,相比方形法兰,这种切角结构在保证两个安装螺栓的连接强度的前提下,减少了安装座的整体外轮廓尺寸,更适合在设备内部狭窄的安装空间里布置,安装座与套筒衔接的位置做了圆弧过渡处理,建模时这个过渡圆角不能省略,它可以有效降低构件承受载荷时的应力集中系数,避免长期交变载荷下衔接位置出现断裂失效。两个安装孔的中心距需要和配套安装基板的孔位严格对应,孔的直径要比选用的紧固螺栓大0.2到0.5mm,给装配时的位置微调留出余量,同时安装座的底面需要保证平面度要求,确保安装后和基板表面完全贴合,不会出现安装倾斜导致套筒内孔与轴件不同轴的问题。
从安装边界来看,这类构件的安装占用空间主要由法兰座的外轮廓尺寸决定,两个安装孔的中心连线方向是安装时需要预留的最大尺寸方向,垂直于中心连线的方向因为做了切角处理,占用空间更小,设计设备内部布局的时候,可以利用这个切角空间布置走线或者其他小型构件,提升空间利用率。套筒部分的轴向伸出长度需要根据轴件的运动行程确定,要保证轴件在最大行程位置时,轴的支撑段依然有足够的长度留在套筒内孔里,避免出现轴端脱出支撑的情况。另外,这类一体化套筒轴承一般采用金属材质加工,表面做抛光或者镀层处理,既可以提升构件的防锈能力,也能降低表面摩擦系数,在实际应用中如果是有自润滑需求的场景,还可以在套筒壁上加工油槽,填入润滑脂来延长构件的使用寿命,降低维护频率。在做三维建模的时候,需要重点关注内孔与安装座底面的垂直度公差,这个公差直接决定了轴件安装后的运动精度,如果垂直度超差,轴件运动时会出现别劲、摩擦阻力增大的问题,严重时甚至会造成轴件或者套筒的过早磨损,建模阶段就要把这些形位公差的要求融入到特征构建里,保证后续加工或者3D打印出来的构件能直接满足装配使用要求,不需要二次修配。
