弹壳修剪工装结构三维设计

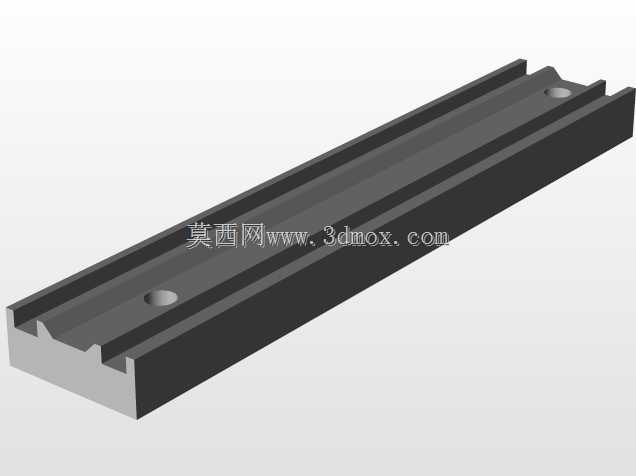

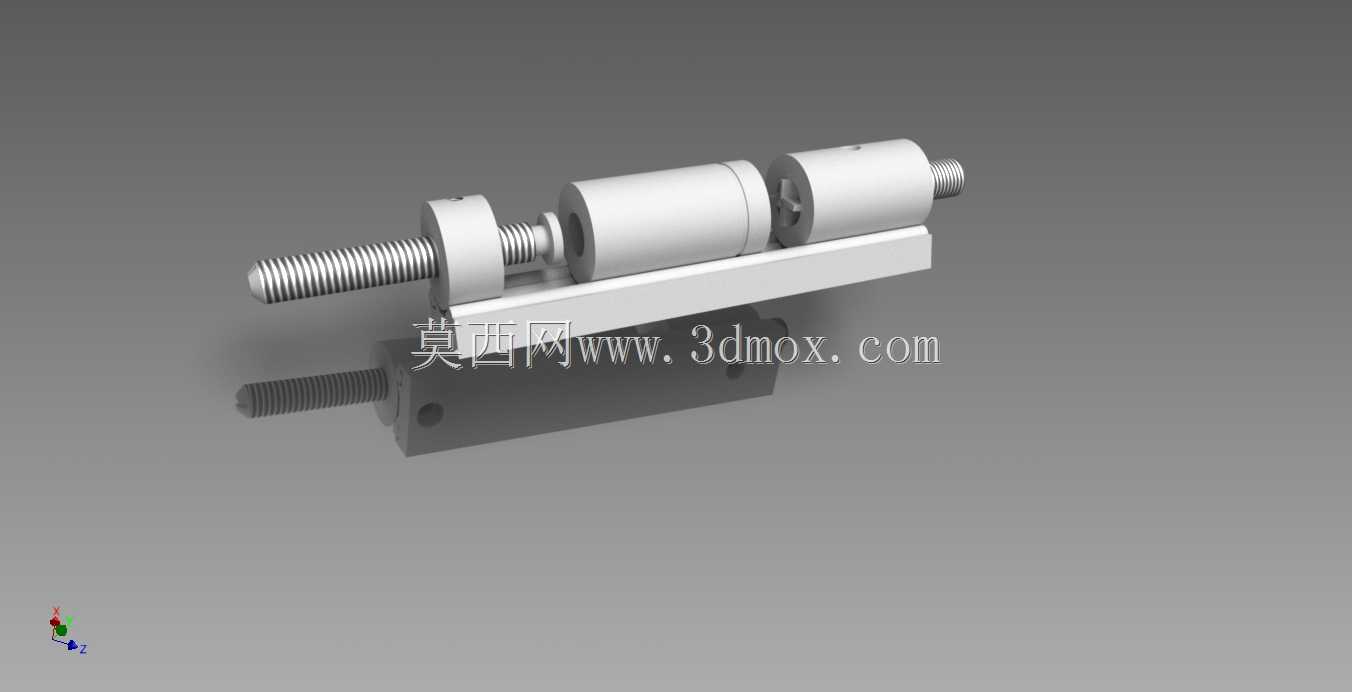

　　这套弹壳修剪工装主要面向民用弹药复装、小型五金管件端口修形的加工场景，在复装弹药的生产流程里，击发后的弹壳口部会出现形变、卷边、尺寸超差等问题，直接影响后续弹头压装的同轴度与装配紧密度，该工装就是为解决这一工序的定位、夹紧、进给修剪需求设计的。从结构组成来看，整套装置采用卧式直线布局，底部为一体式安装基座，基座上加工有平行导向槽，作为滑动组件的运动基准，导向槽的形位公差控制在0.02mm以内，保证修剪过程中刀具进给方向与弹壳轴线的同轴度，避免修剪后端口出现斜口、壁厚不均的缺陷。基座上方的滑动承载台通过梯形螺纹传动副实现进给调节，梯形丝杠的导程设计为1.5mm，既可以实现修剪进给量的精细微调，也具备足够的轴向承载能力，

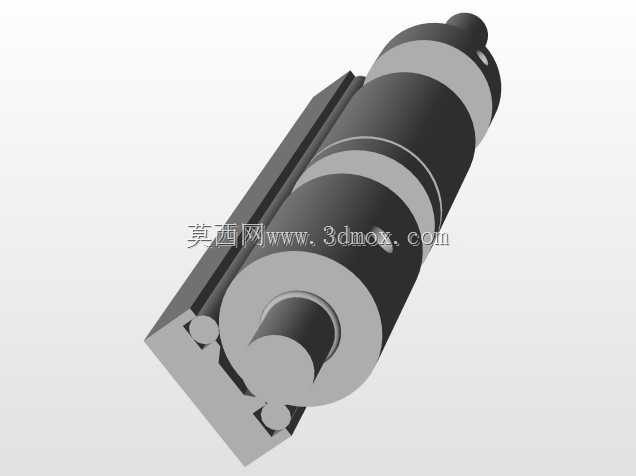

　　避免修剪过程中受力退刀，丝杠两端采用轴肩定位配合锁紧螺母，消除轴向窜动间隙，保证进给精度的稳定性。弹壳装夹端采用弹性胀套定位结构，适配对应口径的弹壳内腔定位，装夹时将弹壳套入定位芯轴后，通过端部的旋紧螺母推动胀套外胀，实现弹壳内壁的均匀夹紧，这种定位方式可以避免外夹装夹对弹壳外壁造成的压痕损伤，同时保证弹壳轴线与工装整体回转/进给轴线的重合度，定位重复精度可控制在0.03mm以内。修剪刀具安装在滑动台的对应刀座位置，刀座设计有微调螺钉，可以调整刀具的伸出长度与切削角度，针对不同壁厚、不同材质的弹壳（铜质、钢质弹壳），可以灵活调整切削参数，避免进刀量过大导致弹壳变形。整套工装的安装边界设计紧凑，整体长度控制在180mm以内，

　　宽度60mm，高度55mm，既可以固定在台虎钳上作为手动工装使用，也可以通过基座上的四个安装沉孔固定在小型台钻、仪表车床的工作台上，配合动力头实现半自动修剪作业，适配小批量复装作坊、户外作业、五金维修站点等多种使用场景。在设计思路上，这套结构优先考虑了操作便捷性与维护成本，所有运动副均采用开放式结构，日常清理铜屑、残留火药残渣时无需完全拆解工装，只需要擦拭导向面与丝杠螺纹即可，易损件如胀套、刀片均采用快换结构，更换时不需要复杂的对中调整，更换后即可快速恢复加工精度。导向部分没有采用封闭式直线导轨，而是采用基座本体加工导向槽配合滑动台的镶条间隙调节结构，一方面降低了制造成本，另一方面在有切削碎屑的加工环境下，不容易出现碎屑卡滞导轨的问题，镶条上的调节螺钉可以根据使用磨损情况随时调整滑动间隙，长期使用后也能保持稳定的运动精度。传动丝杠采用外露设计，配合日常的油脂润滑即可满足使用要求，没有设计复杂的防尘罩，避免防尘罩在碎屑环境下出现破损、卡滞的问题，更适合弹壳修剪这类多碎屑、工况相对粗放的加工场景。装夹端的定位芯轴设计为可更换结构，只需要更换不同直径的芯轴与胀套，就可以适配不同口径的弹壳修剪需求，扩展了工装的适用范围，不需要为每种口径单独制作整套工装，降低了多规格加工场景下的工装投入成本。在实际使用过程中，操作人员只需要将待修剪的弹壳套在定位芯轴上，旋紧端部锁紧螺母完成装夹，之后转动丝杠手轮带动滑动台进给，

　　使刀具接触弹壳口部完成旋转修剪（手动使用时可转动弹壳配合进给，机用时工装随主轴转动实现切削），修剪完成后退刀松开锁紧螺母即可取出加工完成的弹壳，单件加工时间可控制在10秒以内，相比手工锉修的方式，加工效率提升6倍以上，且加工后的端口平面度、尺寸一致性远高于手工加工，能有效保证后续弹药复装的装配质量，避免因端口尺寸超差导致的弹头松动、弹道不稳定等问题。整套结构没有采用复杂的气动、液压夹紧元件，纯机械结构的设计可靠性极高，在无电源、野外等特殊场景下也可以正常使用，对使用环境的要求极低，结构件大部分采用45号钢加工制作，关键受力部位进行淬火处理提升耐磨性，整体使用寿命可达万次以上，加工过程中受力均匀，不会对弹壳本体造成额外的形变损伤，能有效提升复装弹壳的重复利用率。
