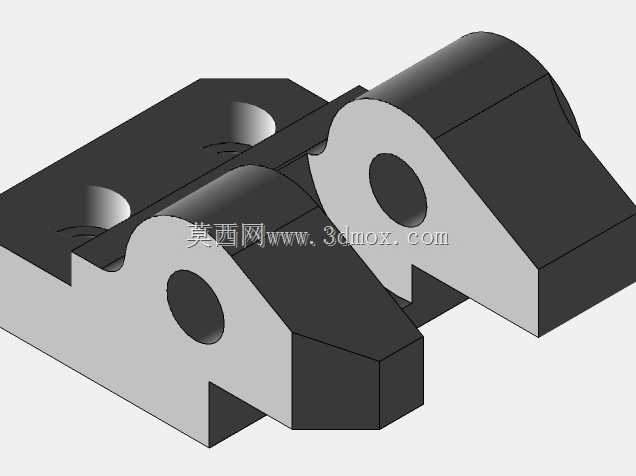

双铰耳带安装底座式铰链连接构件

　　这类带安装底座的双铰耳铰链构件，在工业设备的舱门开合、工装夹具的活动压臂连接、输送线侧挡翻转机构、小型设备检修门的铰接点位上都有极高的应用覆盖率，区别于普通民用合页，这类金属铰接件的承载能力更强，铰接间隙控制更严格，不会出现长期往复开合后的松旷错位问题。从结构设计逻辑来看，底座部分采用了带两个沉头安装孔的矩形板式结构，安装孔的孔位间距经过匹配常用的M6、M8内六角螺栓规格设定，沉头深度刚好可以容纳标准内六角螺栓的头部，安装完成后螺栓头不会突出底座平面，避免和相邻的运动部件产生刮擦干涉；底座和两个铰耳之间做了一体化的加强过渡，没有采用焊接拼接的结构，从根源上避免了焊接应力导致的铰耳变形、焊缝开裂的风险，整体采用实心块体加工的结构形式，

　　受力时的应力分布更均匀，在承受径向的铰接载荷时，不会出现底座和铰耳连接位置断裂的问题。两个铰耳采用同轴等径的销孔设计，销孔的内径公差按照H7级精度控制，和配套的铰接销轴配合时，既可以保证转动的顺滑度，又不会因为间隙过大导致铰接位置的窜动，铰耳的厚度经过载荷校核，在承受10kN级别的径向载荷时，铰耳的形变率控制在0.1%以内，完全满足工业场景下的重载铰接需求；两个铰耳的开口间距刚好可以容纳厚度匹配的活动臂端部，活动臂插入铰耳间隙后穿入销轴即可完成铰接装配，装配时可以根据使用需求在间隙位置加装铜质耐磨垫片，调整开合的阻尼感，同时减少金属直接摩擦产生的磨损，延长构件的整体使用寿命。从安装边界来看，底座的底面为全平面加工，平面度控制在0.

　　05mm以内，安装时只需要将底座贴合在设备的安装基准面上，拧入两个固定螺栓即可完成定位，不需要额外做找平调整；构件整体的外轮廓没有突出的尖锐棱角，所有棱边都做了C1级别的倒角处理，既可以避免安装时划伤操作人员，也可以减少应力集中导致的棱角崩裂问题。在实际设备选型应用中，这类铰链构件常被用在自动化设备的安全防护门铰接位置，相比普通的冲压合页，它的抗冲击能力更强，在设备运行产生持续振动的工况下，不会出现固定螺栓松动、合页变形导致防护门无法正常闭合的问题；在工装夹具的应用场景中，这类构件可以作为快速夹钳的铰接基座，配合压臂完成工件的压紧固定，铰接位置的转动精度可以保证压头每次下压的位置偏差控制在0.2mm以内，满足精密工件装夹的定位要求。

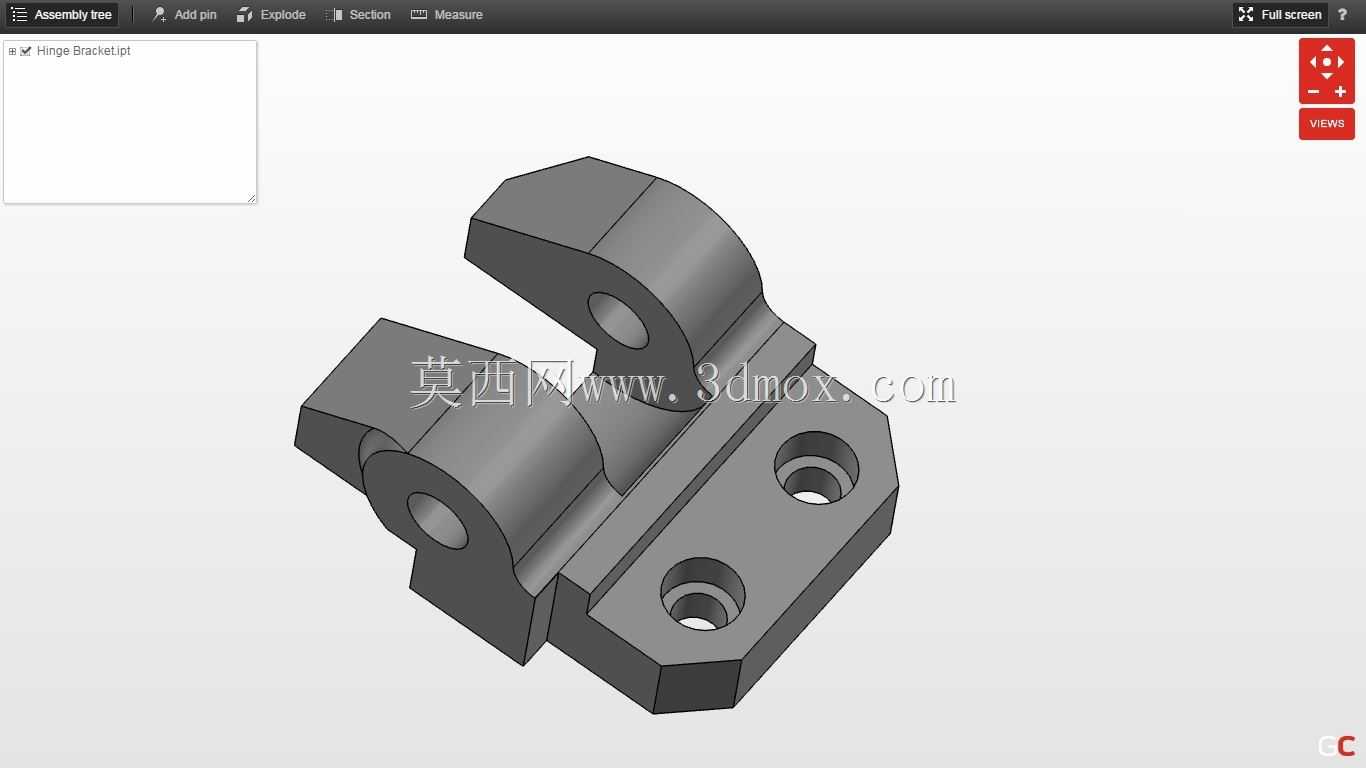

　　设计这类构件的三维模型时，需要重点关注两个铰耳销孔的同轴度公差，建模时要保证两个销孔的轴线完全重合，否则实际加工装配后会出现销轴穿入困难、转动卡滞的问题；同时安装孔的位置要和底座的中心对称面对齐，避免安装后出现受力偏载的情况，铰耳和底座连接位置的过渡圆角要设置合理，圆角过小会导致应力集中，圆角过大则会干涉活动臂的转动角度，需要根据实际需要的开合角度调整过渡圆角的大小，保证活动臂可以在0到120度的范围内顺畅转动，不会和底座产生运动干涉。
