该零件属于振动类设备的核心传动连接构件,主要应用在小型线性振动发生装置中,承担动力传递与振动导向的双重作用,常见于便携消费电子的线性振动模组、小型工业振动给料器的末端传动单元,以及微型振动筛分设备的动力输出连接端。从实际工况来看,这类零件长期承受高频交变载荷,工作过程中会持续传递偏心块转动产生的往复激振力,因此结构设计上优先保证刚性与抗疲劳性能,避免长期振动下出现应力集中导致的断裂失效。

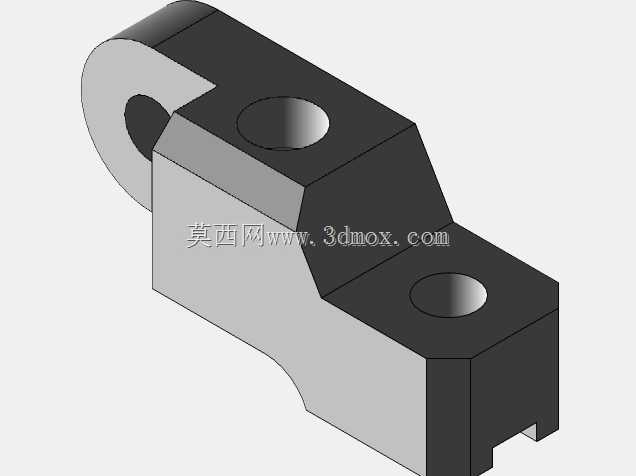

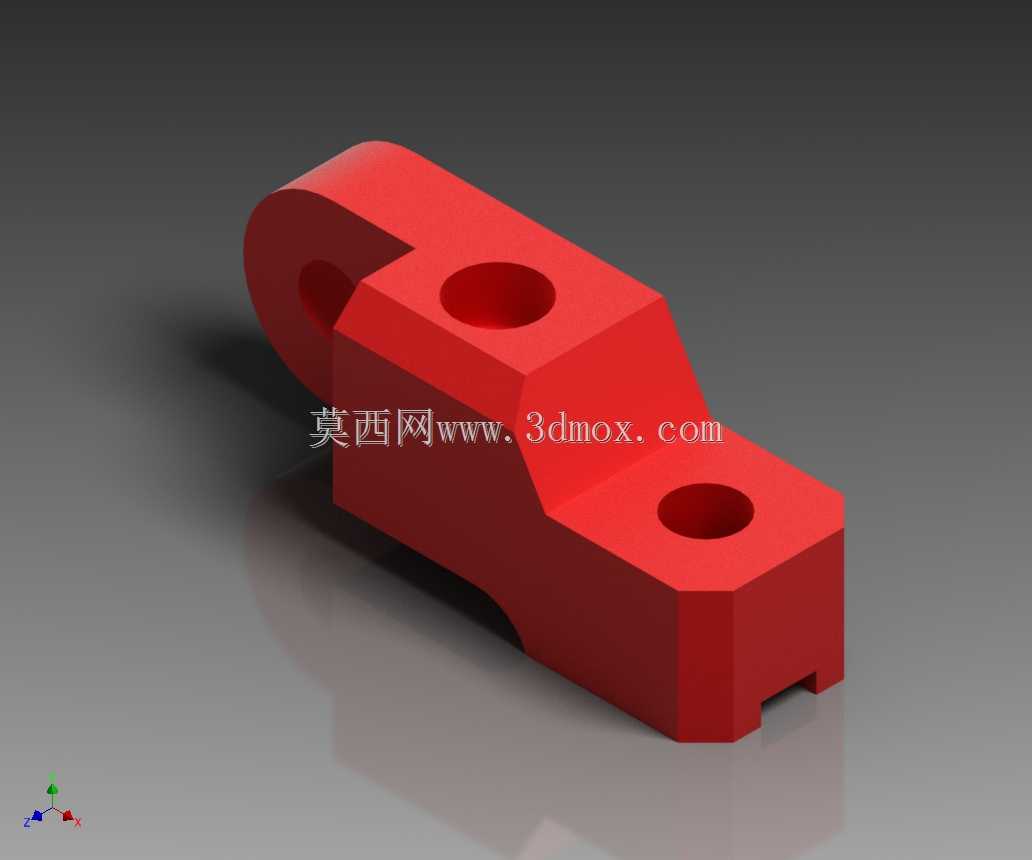

从结构设计逻辑来看,零件整体采用一体化铣削成型的块状结构,没有多余的拼接焊缝,从根源上减少应力集中点。左端的环形吊耳结构是动力输入端,用于套接在振动驱动轴的偏心轴颈上,内孔的尺寸公差需要控制在H7级别,和轴颈配合时保留微小间隙,既保证转动过程中不会出现卡滞,也避免间隙过大导致的横向冲击,加速配合面的磨损。环形结构的根部做了R3的圆角过渡,没有尖锐的直角衔接,这一细节是为了分散激振力传递过程中的应力,根据实际受力仿真,直角衔接的结构在高频振动下,根部应力集中系数会达到圆角结构的2.7倍,很容易在工作数百小时后出现疲劳裂纹。
零件中部到右端的阶梯式块状主体是安装承载段,主体上开设的两个同轴通孔为安装固定孔,孔位的中心距严格匹配安装基座的螺柱间距,安装时通过螺栓将臂体压紧在基座的滑动导向槽内,两个孔的沉头深度设计为刚好容纳内六角螺栓的头部,保证螺栓锁紧后头部不会突出臂体表面,避免振动过程中和周边的运动部件发生剐蹭。臂体的底部开设了一道宽度2mm的导向卡槽,卡槽和基座上的导向凸条配合,限制臂体在振动过程中除了设计方向之外的多余自由度,避免出现横向窜动导致的振动偏移,保证振动输出的方向一致性。
从安装边界来看,零件的整体长度控制在42mm以内,最大宽度18mm,最高处距离安装基准面的高度为16mm,安装时需要预留的周边间隙不小于3mm,避免振动位移过程中和周边的壳体、线路等部件发生碰撞。零件的壁厚设计上,最薄的受力部位壁厚不小于4mm,保证在传递最大20N激振力的工况下,臂体的形变量不超过0.02mm,不会因为形变导致安装孔位错位、动力传递效率下降。表面处理上,这类承受高频振动的零件通常会做硬质阳极氧化处理,提升表面硬度和耐磨性能,同时氧化层可以起到一定的阻尼作用,减少臂体自身的共振杂波,让输出的振动波形更平稳。
在实际装配过程中,左端环形孔和偏心轴的配合需要涂抹少量低温润滑脂,减少转动过程中的摩擦磨损,两个安装孔的螺栓锁紧扭矩需要控制在1.2N·m,扭矩过大容易导致臂体被压裂,扭矩过小则会在振动过程中出现螺栓松动,导致臂体移位失效。设计阶段通过有限元仿真对零件做了模态分析,其一阶固有频率设置为工作频率的3倍以上,避免工作过程中出现共振现象,保证零件在长期高频振动工况下的使用寿命。这类连接臂的结构看似简单,但每一处尺寸、圆角、孔位的设计都直接影响整个振动模组的工作稳定性,是小型振动设备中不可或缺的基础传动零件。
