气源处理用过滤调压阀结构设计

这款过滤调压阀是气动系统中不可或缺的气源处理核心元件，广泛应用于自动化生产线、气动设备配套、轻工机械、包装机械、机床气动回路等场景，承担着压缩空气净化与压力稳定输出的关键作用。在实际工业应用中，前端空压机输出的压缩空气往往携带冷凝水、固体杂质与压力波动，若直接接入气动执行元件，会造成气缸动作卡顿、电磁阀密封磨损、气动仪表精度失准等问题，该元件可在气源输入端完成杂质过滤与压力精准调控，为后端气动回路提供洁净、压力稳定的压缩空气，大幅提升整套气动系统的运行稳定性与元件使用寿命。

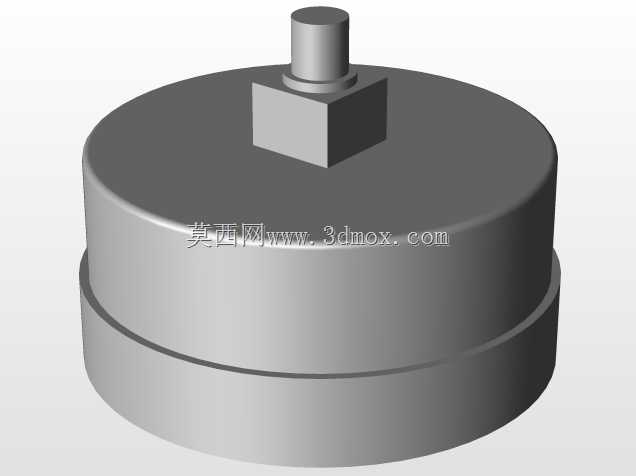

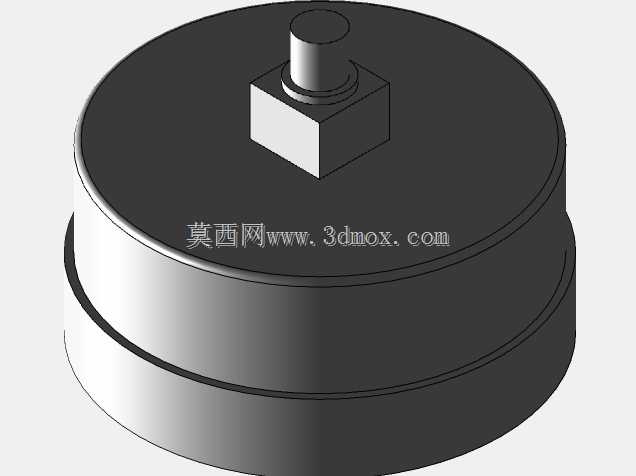

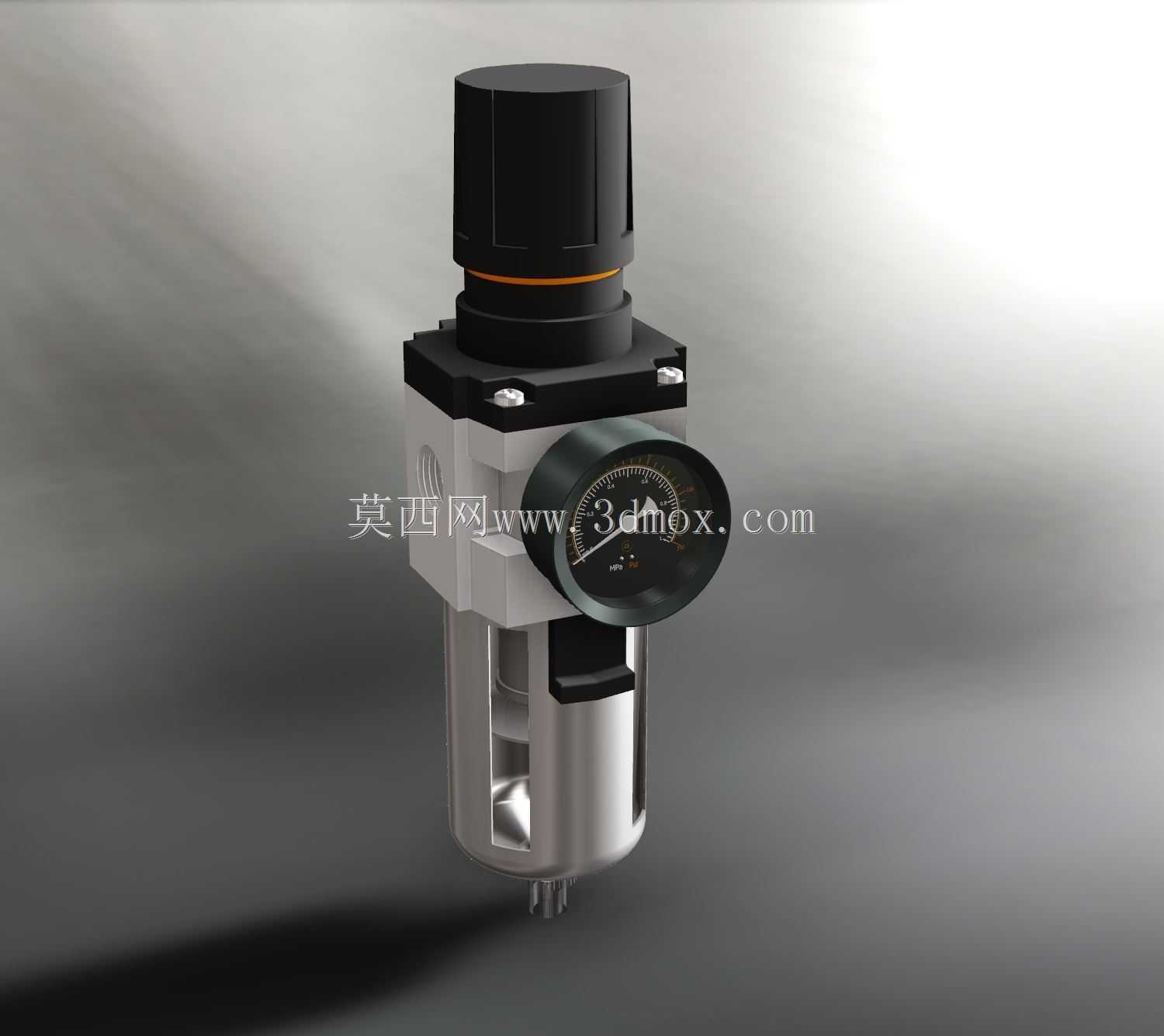

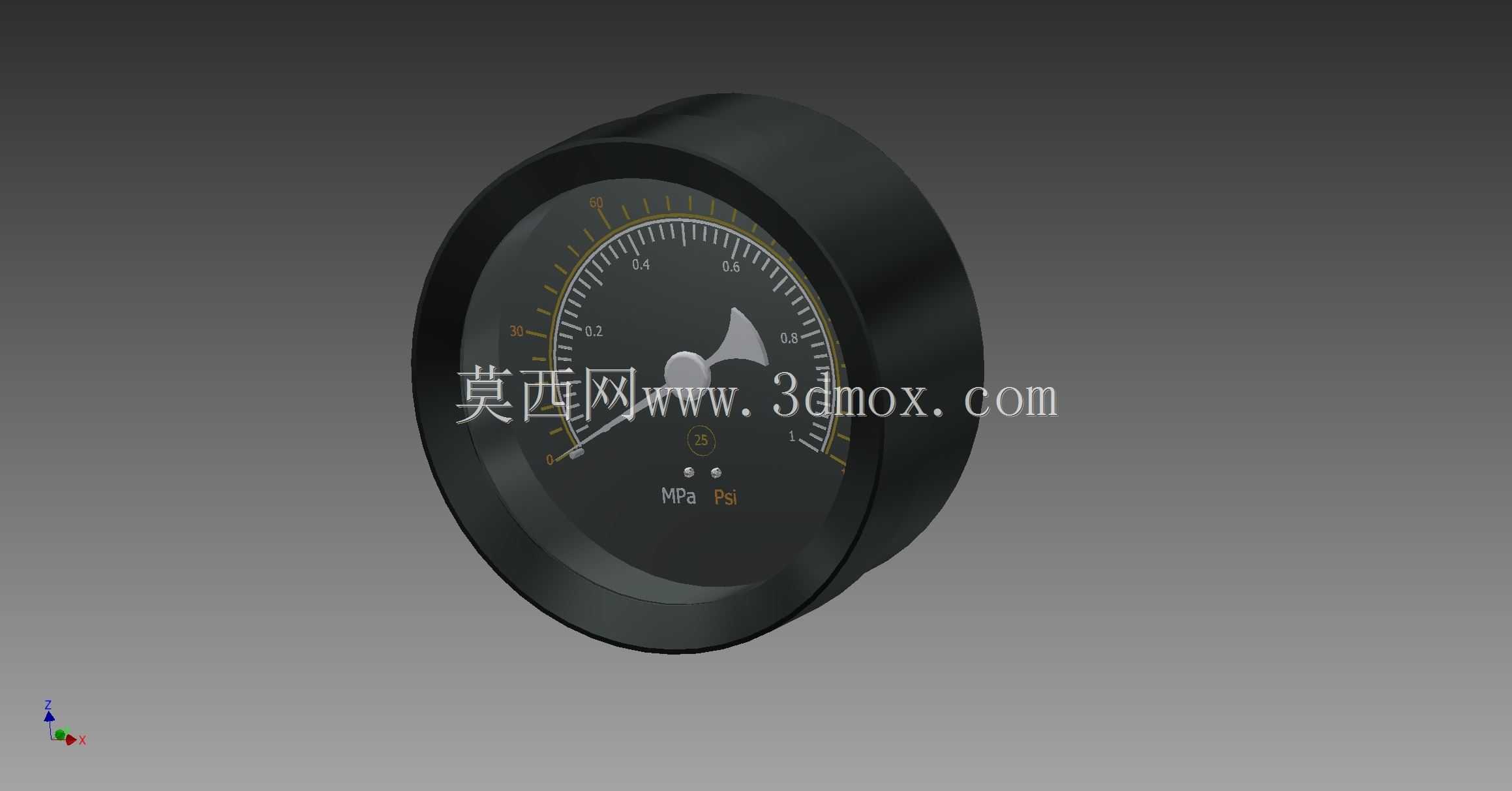

从功能特性来看，该产品集成了空气过滤与压力调节两大核心功能，下部透明滤杯可直观观察内部积水与杂质堆积情况，方便运维人员及时排污；侧装式压力表可实时显示输出压力数值，顶部的调节旋钮采用防滑滚花设计，操作人员无需额外工具即可完成输出压力的设定与锁定，调节过程阻尼均匀，压力设定后不会因气源波动出现漂移。阀体内部采用平衡式调压结构，即使输入压力出现上下波动，输出压力也能维持在设定区间内，过滤组件采用梯度孔隙设计，可有效拦截5μm以上的固体颗粒与液态水滴，同时不会造成过大的气阻，保障回路供气流量充足。

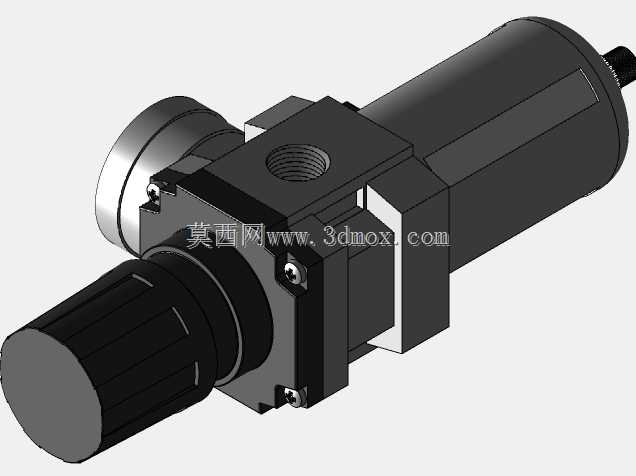

在设计思路上，该产品采用模块化紧凑结构，将过滤腔与调压腔集成在同一阀体内，减少了外接管路的连接点，降低了气源泄漏的风险。整体外形采用方正主体搭配圆柱形滤杯与调节端盖的组合，安装边界适配常规气动元件的安装间距，可通过支架直接固定在设备机架上，也可与油雾器等其他气源处理元件拼接组成三联件、二联件组合，适配不同的回路配置需求。接口位置采用标准化通用气动接口尺寸，可直接对接常规规格的气动软管，无需额外制作转换接头，安装维护便捷。阀体上部的金属固定件采用防锈处理，可适配车间内多尘、有少量凝露的工作环境，滤杯采用抗冲击透明材质，既方便观察内部状态，也能抵御日常运维中的轻微磕碰，避免出现开裂漏气的问题。
