双向推力圆柱滚子轴承精密结构设计

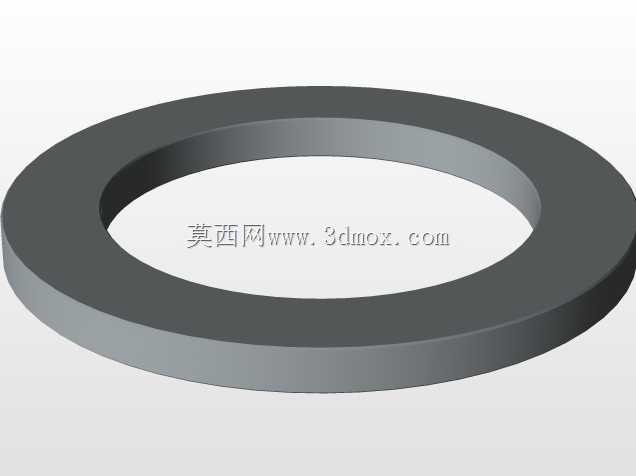

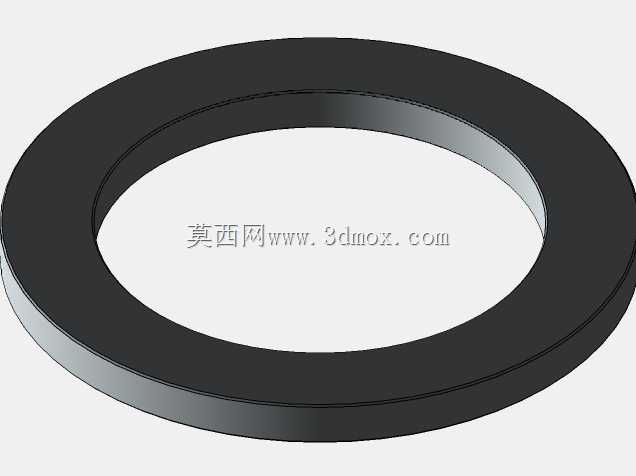

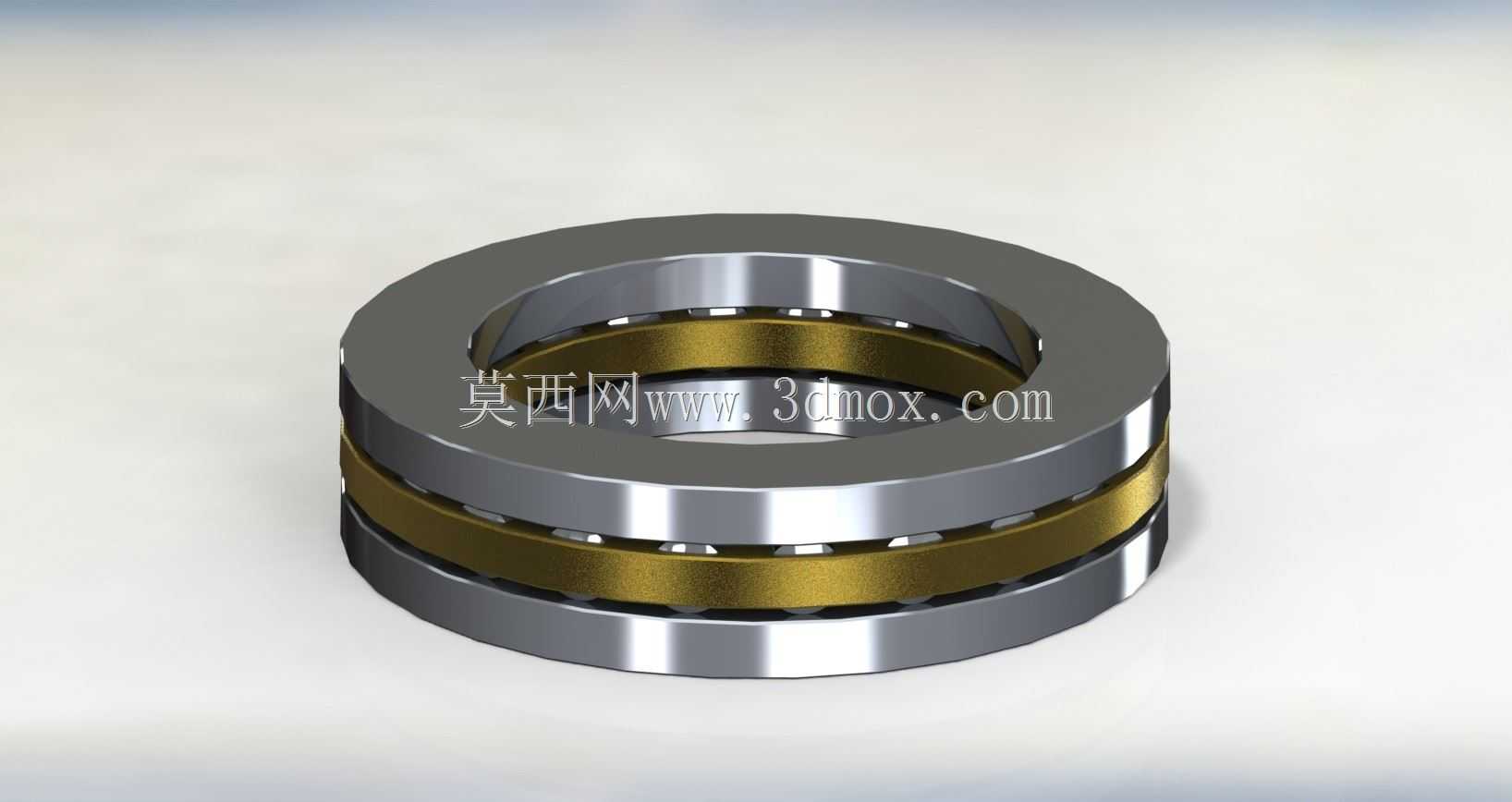

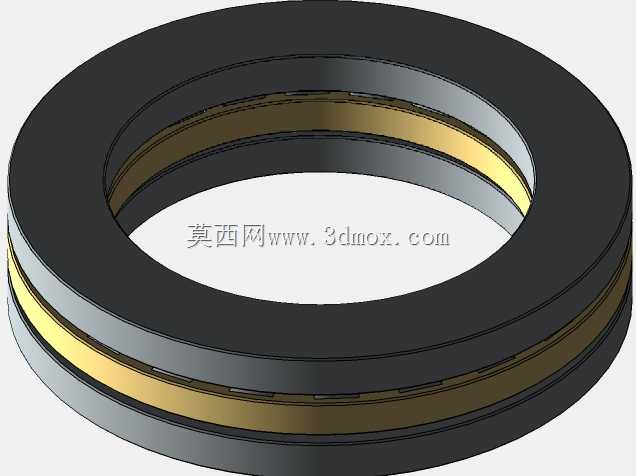

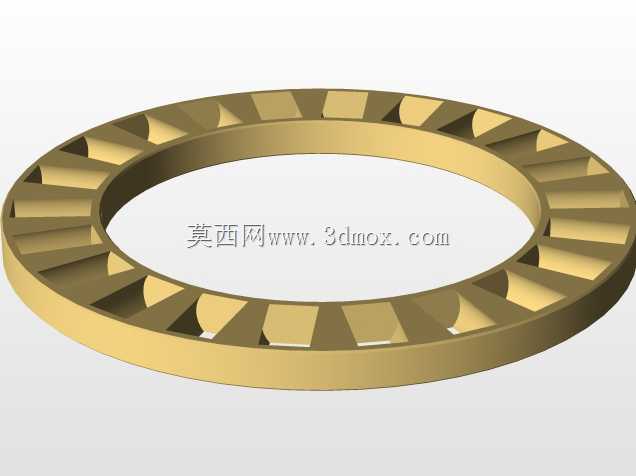

推力滚子轴承是重型机械传动系统中承担轴向载荷的核心支撑部件，广泛应用于矿山破碎机主轴定位、大型起重机回转机构、重型减速机输入输出端、船舶推进轴系、大型电机轴向限位、冶金轧钢设备压下机构等需要承受单向或双向重载轴向力的工况场景，这类场景往往伴随较大的轴向冲击载荷，对支撑部件的承载能力、刚性和运行稳定性有极高要求。这款推力圆柱滚子轴承采用双列滚动体的对称结构设计，上下两片轴圈分别对应两个方向的轴向承载面，中间保持架采用铜合金实体加工，均匀分隔每一粒圆柱滚子，避免滚动体在运转过程中发生相互摩擦、歪斜或卡滞，有效降低运转过程中的摩擦损耗与发热，延长部件的连续运行寿命。轴承的滚道面经过高精度磨削加工，表面粗糙度控制在极低水平，保证滚子与滚道的接触面积均匀，避免局部应力集中导致的早期点蚀失效。从安装边界来看，这款轴承内径110mm，外径160mm，安装时需要配合轴肩与座孔的定位台阶，轴肩的高度需要低于轴承内圈倒角高度，座孔的定位台阶高度需要低于外圈倒角高度，避免安装时出现干涉，同时要保证安装端面的平面度与轴系的垂直度，防止轴承承受附加的倾覆力矩，影响承载能力与运转精度。设计过程中充分考虑了重载工况下的载荷分布特性，圆柱滚子采用线接触的承载形式，相比同尺寸的推力球轴承点接触形式，额定动载荷提升60%以上，能够承受更大的轴向冲击载荷，同时允许一定范围内的安装不对中量，适配现场安装存在的微小误差。轴承的金属部件采用高碳铬轴承钢淬火处理，硬度达到HRC60-64，保证足够的耐磨性与接触疲劳强度，铜质保持架具备良好的自润滑特性，在润滑不充分的短暂工况下也能避免滚动体与保持架的剧烈磨损，适配低速重载的运行场景。在实际设备运行中，这款轴承主要承担轴系的轴向定位功能，限制轴系在运转过程中的轴向窜动，保证齿轮、叶轮等核心传动部件的啮合精度与运行位置，避免因轴向窜动导致的传动部件碰撞、磨损或失效，是重型传动系统中不可或缺的关键支撑部件。
