MAC10上部机匣壳体结构三维设计

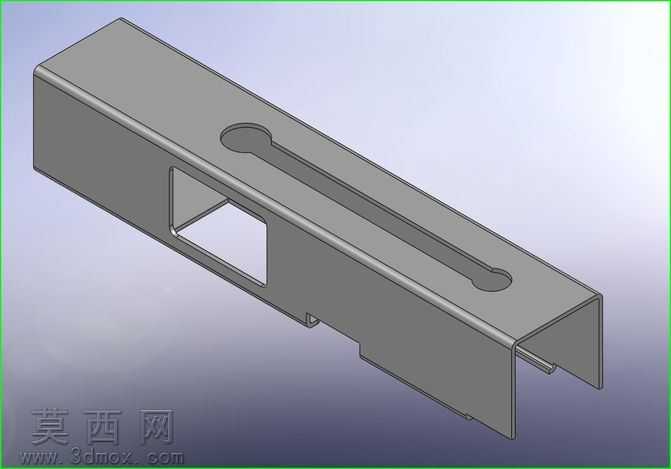

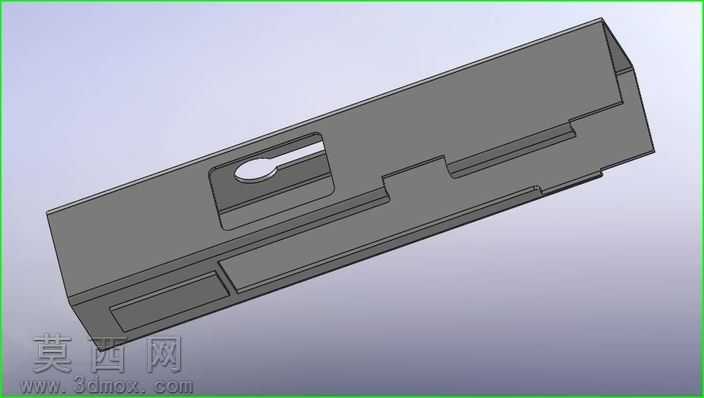

本作品为MAC10上部壳体的三维结构设计，建模过程依托主流三维机械设计软件完成，整体采用钣金类零件的建模逻辑搭建，精准还原了U型弯折的主体壳体形态。建模初始阶段先绘制壳体的展开轮廓草图，通过基体法兰特征生成基础的长条状钣金基底，再通过边线法兰特征弯折出两侧的围边，形成半开放的槽型壳体主体结构，建模过程中严格控制钣金壁厚参数，保证壳体的壁厚均匀一致，符合冲压钣金件的实际加工工艺要求。针对壳体顶面的长圆形通槽结构，采用拉伸切除特征完成加工，槽体两端为半圆形、中段为等宽直槽的形态，建模时精准控制槽体的位置尺寸与宽度参数，保证槽体的走向与壳体长度方向完全平行，两端半圆的圆心与直段边线精准相切，避免出现建模特征的错位与变形。壳体侧面的方形开窗结构同样通过拉伸切除完成，开窗的边缘做了贴合钣金壁厚的工艺处理，避免出现尖锐的直角应力集中结构，同时在壳体的下端边缘设计了多处定位卡舌与缺口结构，用于和下部组件完成装配卡接，建模时对每一处卡舌的伸出长度、缺口的宽度深度都做了参数化约束，保证装配时的对位精度。材质渲染阶段为壳体赋予了哑光冷轧钢的材质效果，调整材质的粗糙度与金属度参数，还原冲压钣金件经过表面处理后的哑光金属质感，渲染时采用柔和的侧上方打光，清晰呈现壳体表面的结构轮廓与开孔细节，同时通过环境光遮蔽效果凸显弯折处的棱角与结构层次。设计过程中充分考虑了该壳体作为上部组件的装配适配性，所有的开孔、卡接结构都围绕实际装配需求设计，既保证了壳体本身的结构强度，也预留了足够的内部空间容纳相关组件，整体模型特征完整，结构逻辑清晰，可用于结构验证、装配模拟或者相关的设计参考使用，模型的所有特征都保留了参数化编辑的属性，可根据实际需求调整尺寸参数完成迭代优化。
