内六角凹端紧定螺钉规格组三维设计

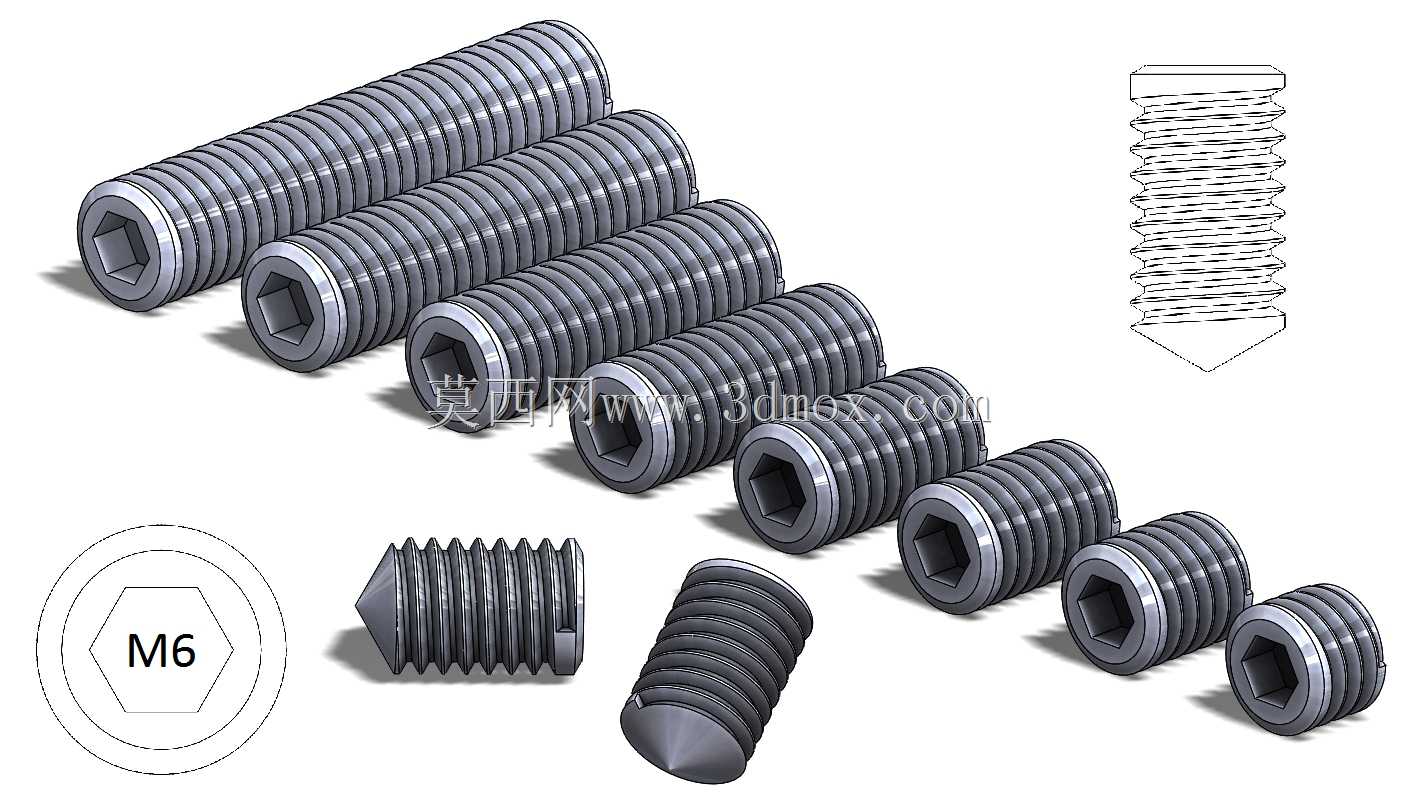

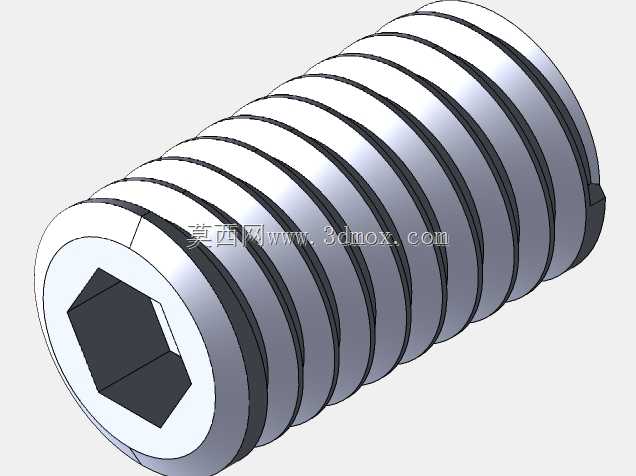

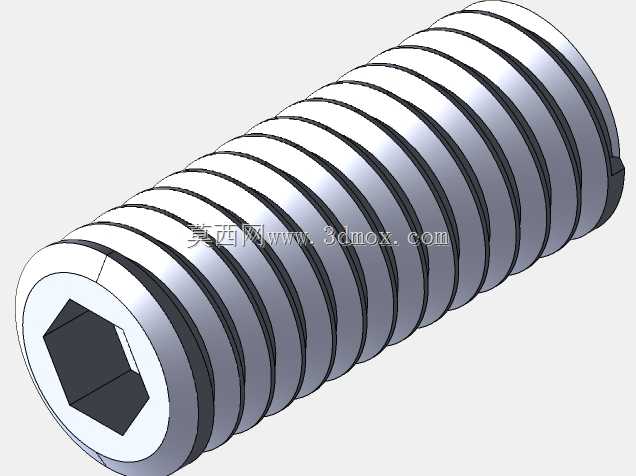

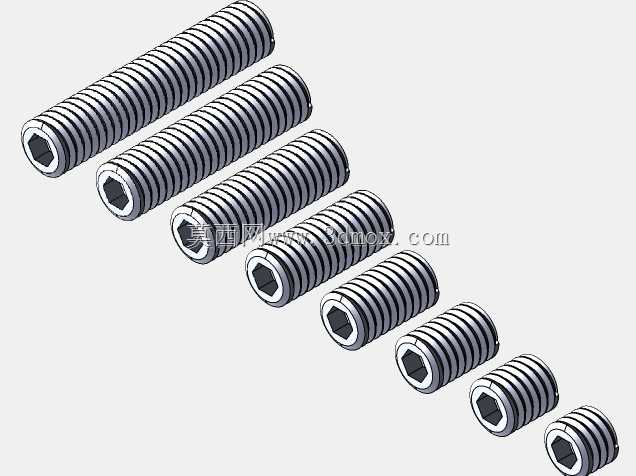

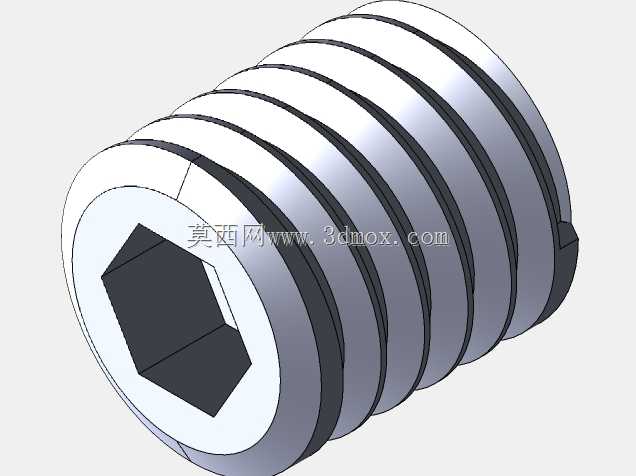

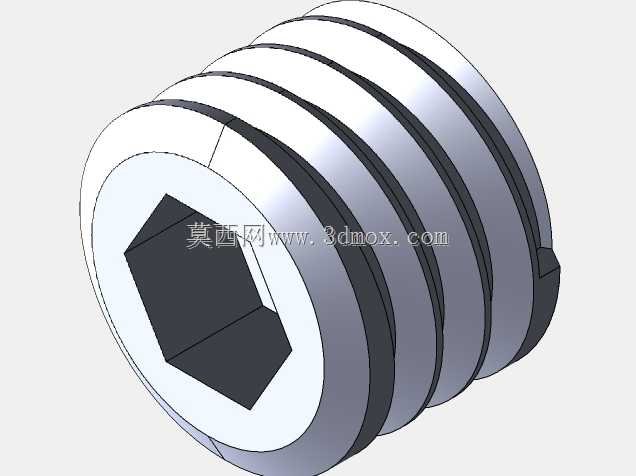

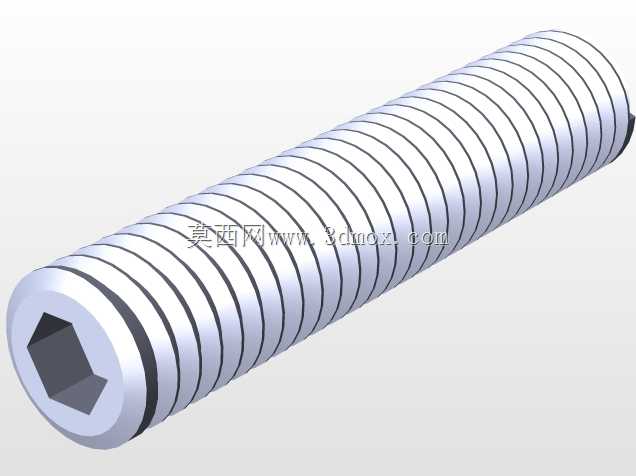

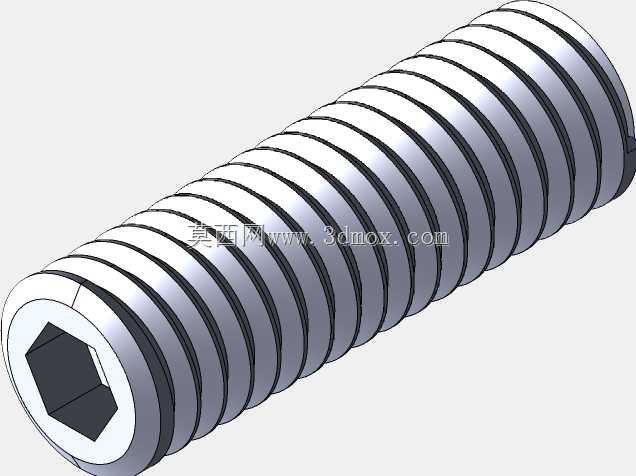

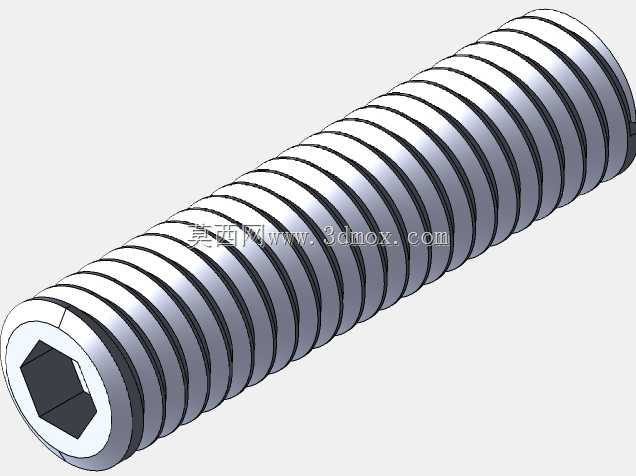

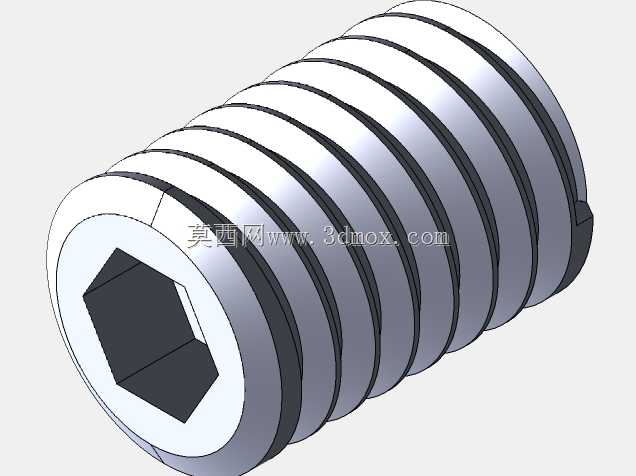

本次呈现的是内六角凹端紧定螺钉全规格组三维设计成果，这类紧固件是机械装配领域应用极广的基础连接件，不同于普通外六角螺栓需要配套螺母完成锁紧，紧定螺钉依靠自身外螺纹拧入被连接件的预制螺纹孔内，通过端部抵紧待固定零件的接触面来实现相对位置锁定，不会在被连接件外侧形成突出的安装结构，能最大程度保持装配面的平整性，在空间紧凑、外观要求平整的装配场景中优势显著。这类螺钉的实际应用覆盖了极多工业场景，在精密传动组件中，它被用来固定轴与套类零件的周向与轴向位置，避免传动过程中齿轮、带轮与传动轴出现相对窜动；在工装夹具的调整结构里，不同长度的紧定螺钉可以配合实现定位块的微调锁紧，保证装夹精度的稳定；在小型机电产品的外壳装配中，短规格紧定螺钉可以实现无外露紧固件的简洁外观，同时满足日常拆装维护的需求；在液压气动元件的阀组装配中，合适规格的紧定螺钉可以锁定阀芯的调节位置，避免设备运行振动导致参数偏移。从产品功能特性来看，凹端的设计是这款螺钉的核心特点，锥状凹端可以在抵紧被连接件表面时形成微小的嵌入咬合，相比平端紧定螺钉拥有更强的防滑锁止能力，同时又不会像锥端紧定那样在被连接件表面留下过深的压痕，兼顾了锁紧可靠性与零件表面的保护性；内六角驱动槽的设计可以匹配标准内六角扳手施加扭矩，相比一字槽、十字槽结构能承受更大的拧紧力矩，不容易出现槽口滑牙的问题，适合需要一定预紧力的装配场景。在设计思路上，本次设计覆盖了常用的长度规格序列，统一采用公制粗牙螺纹标准，所有规格的头部内六角槽尺寸、螺纹牙型参数都严格遵循通用紧固件的尺寸规范，确保设计模型与市面量产的标准件尺寸完全匹配，工程师在做装配设计时可以直接调用对应规格的模型，不需要反复核对安装尺寸。从外形尺寸与安装边界来看，以展示的M6规格为例，螺纹大径严格控制在6mm公差范围内，不同长度规格的螺钉杆部没有多余的突出结构，安装时只需要在被连接件上预制对应规格的螺纹底孔并攻丝，螺钉完全拧入后端面与安装面齐平，不会占用额外的外部装配空间，安装时内六角扳手的操作空间只需要预留出对应扳手的回转空间即可，即使在狭窄的装配腔体内也能顺利完成拧紧操作。整套模型完整还原了螺纹的牙型细节、内六角槽的倒角结构、端部凹端的锥面角度，能够直接用于装配干涉检查、装配工艺模拟以及产品的可视化展示环节，帮助工程师在设计阶段就提前验证紧固件选型的合理性，避免实际生产中出现安装干涉、锁紧力不足的问题。
