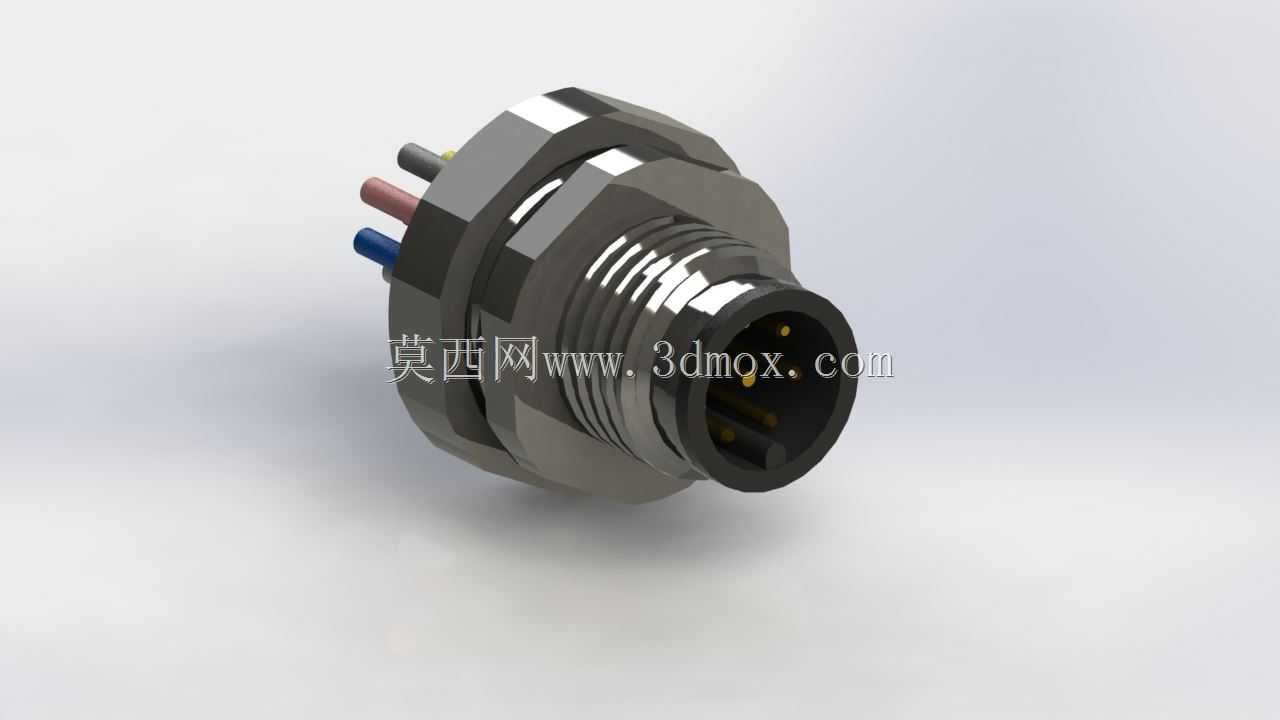

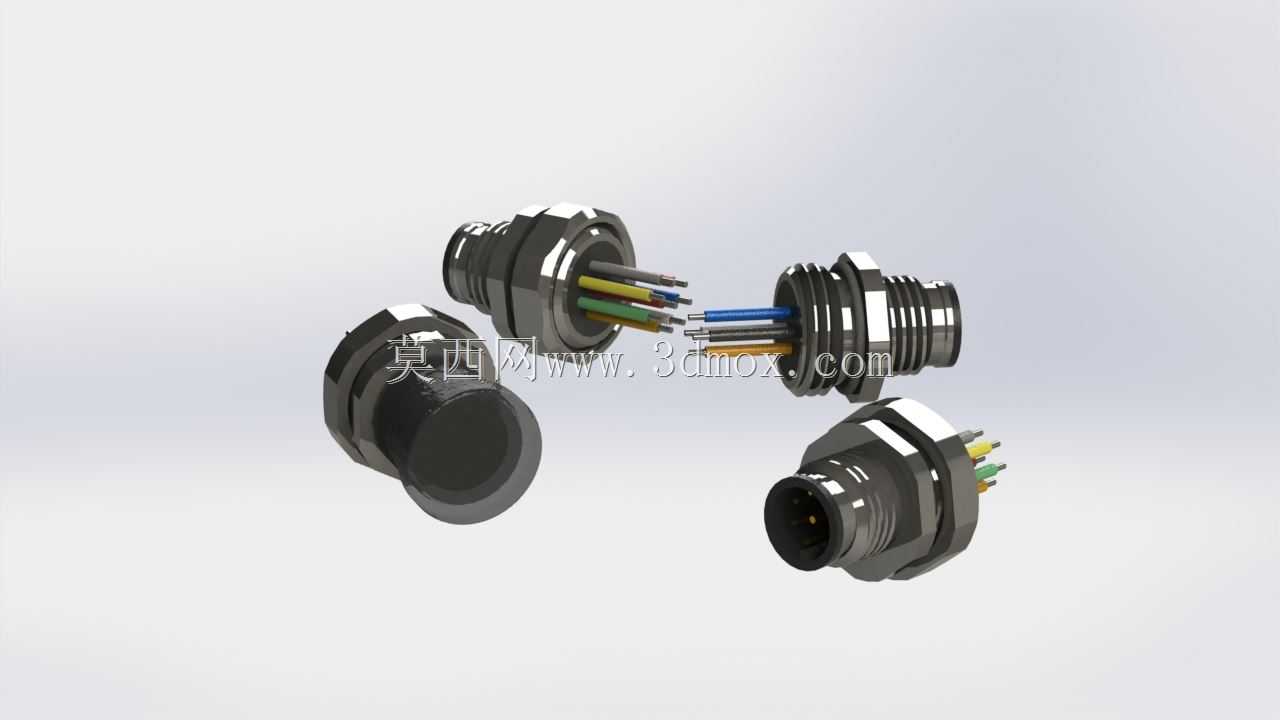

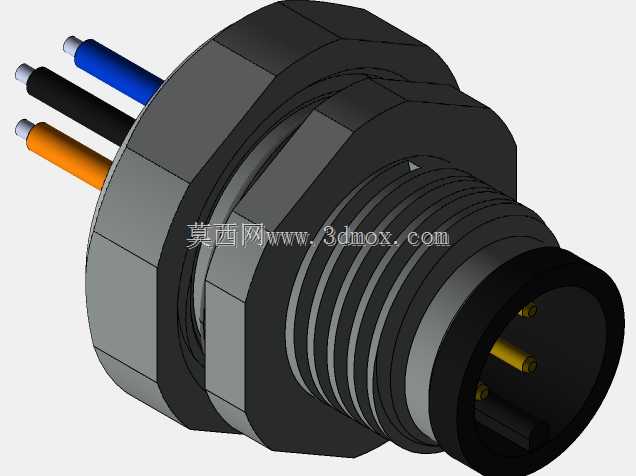

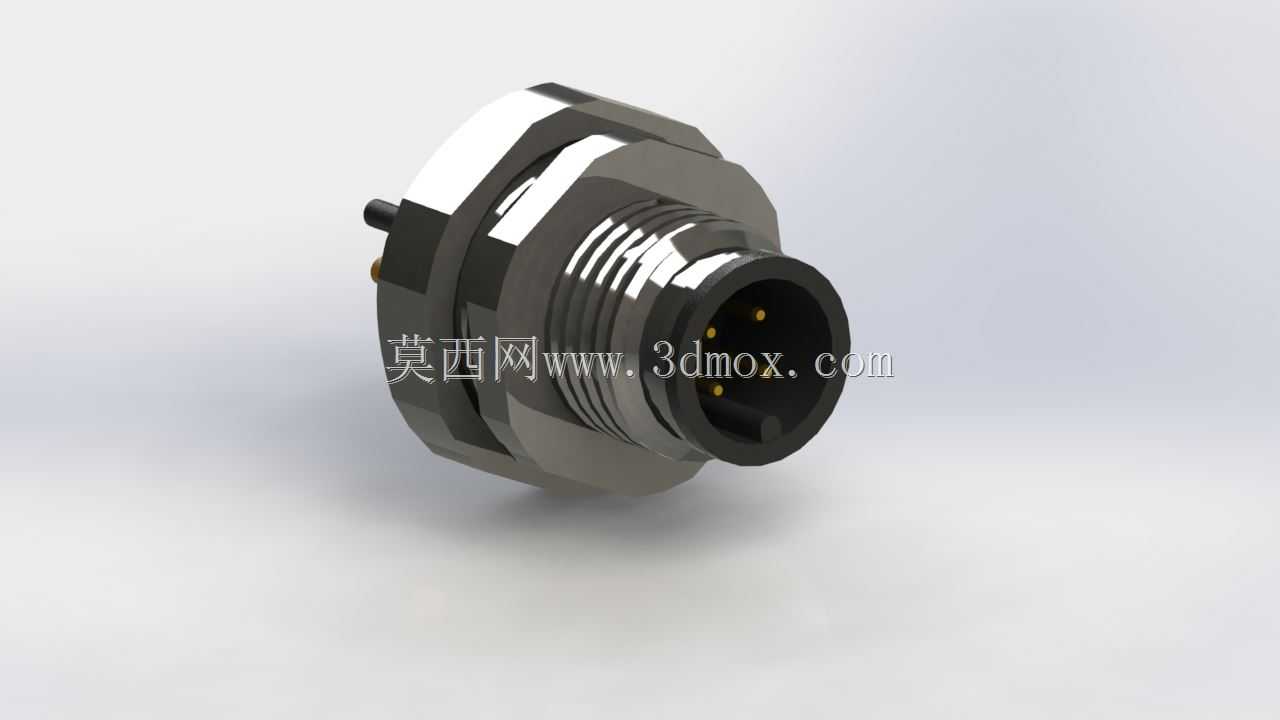

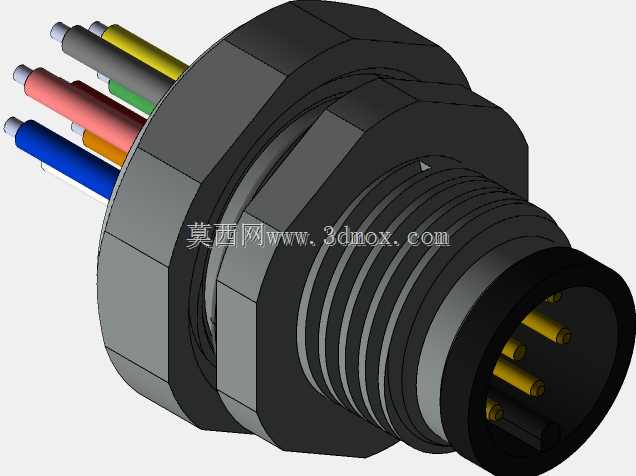

面板安装式多芯线缆防水连接接头结构

这款面板安装式多芯线缆连接接头，是工业现场布线系统里常用的端接部件，主要用于各类工业控制柜、传感器接线盒、户外机电设备的面板开孔位置，实现设备内外侧线缆的快速对接与可靠固定，在工业自动化产线、户外传感检测站点、机电设备配电布线等场景中应用广泛，能够在多尘、潮湿、存在轻度喷淋的工况下维持线路连接的稳定性，避免线缆拉扯松脱、外界水汽粉尘侵入设备内部造成线路故障。从实际用途来看，这类接头承担着线缆端接固定、线路导通、接口防护的三重作用，设备外侧的线缆接入接头后，通过内部的插芯结构与设备内侧的对应接头完成导通，无需在设备面板处预留过大的穿线孔洞，同时接头自带的锁紧结构能够牢牢固定在面板开孔位置，外侧的线缆即使受到一定程度的拉扯、晃动，也不会将外力直接传递到内部接线端子上，有效降低接线松脱、线路虚接的故障概率。在功能特性上，这款接头采用金属外壳结构，具备较好的抗挤压、抗冲击性能，能够适配多芯信号线缆或者小规格动力线缆的端接需求，接头的插芯对位结构能够避免多芯线缆接插时出现针脚错位、线序接反的问题，旋紧式的对接方式操作便捷，现场布线时无需复杂工具即可完成接插固定，接头与面板接触的位置配有密封胶圈，接插配合面也带有密封结构，能够满足常规工业场景的防护要求，阻挡粉尘、喷淋水侵入设备内部。从设计思路来看，这款接头采用前后对锁的面板安装结构，安装时仅需在设备面板上开出对应尺寸的圆形安装孔，将接头主体从面板外侧穿入，内侧用锁紧螺母旋紧即可完成固定，无需额外的焊接、铆接工序，适配不同厚度的面板安装需求；接头尾部的线缆锁紧结构采用旋紧压圈设计，能够适配一定线径范围内的带护套线缆，旋紧后压圈会均匀挤压线缆护套，既可以固定线缆防止拉扯松脱，也能填补线缆与接头尾部的间隙，提升尾部的防护能力。在外形尺寸与安装边界上，这款接头的外露部分采用六角防滑外形，方便安装时用工具夹持旋紧，接头的对接端尺寸统一，同系列不同芯数的接头可以实现互配，安装时需要注意面板开孔的直径公差控制在合理范围内，锁紧螺母旋紧时的扭矩不宜过大避免损坏面板或者接头螺纹，接头尾部需要预留足够的线缆弯曲空间，避免线缆过度弯折导致线芯断裂或者护套破损，接插对接时需要对准定位槽后再旋紧锁紧套，避免强行插合损坏内部插针。
