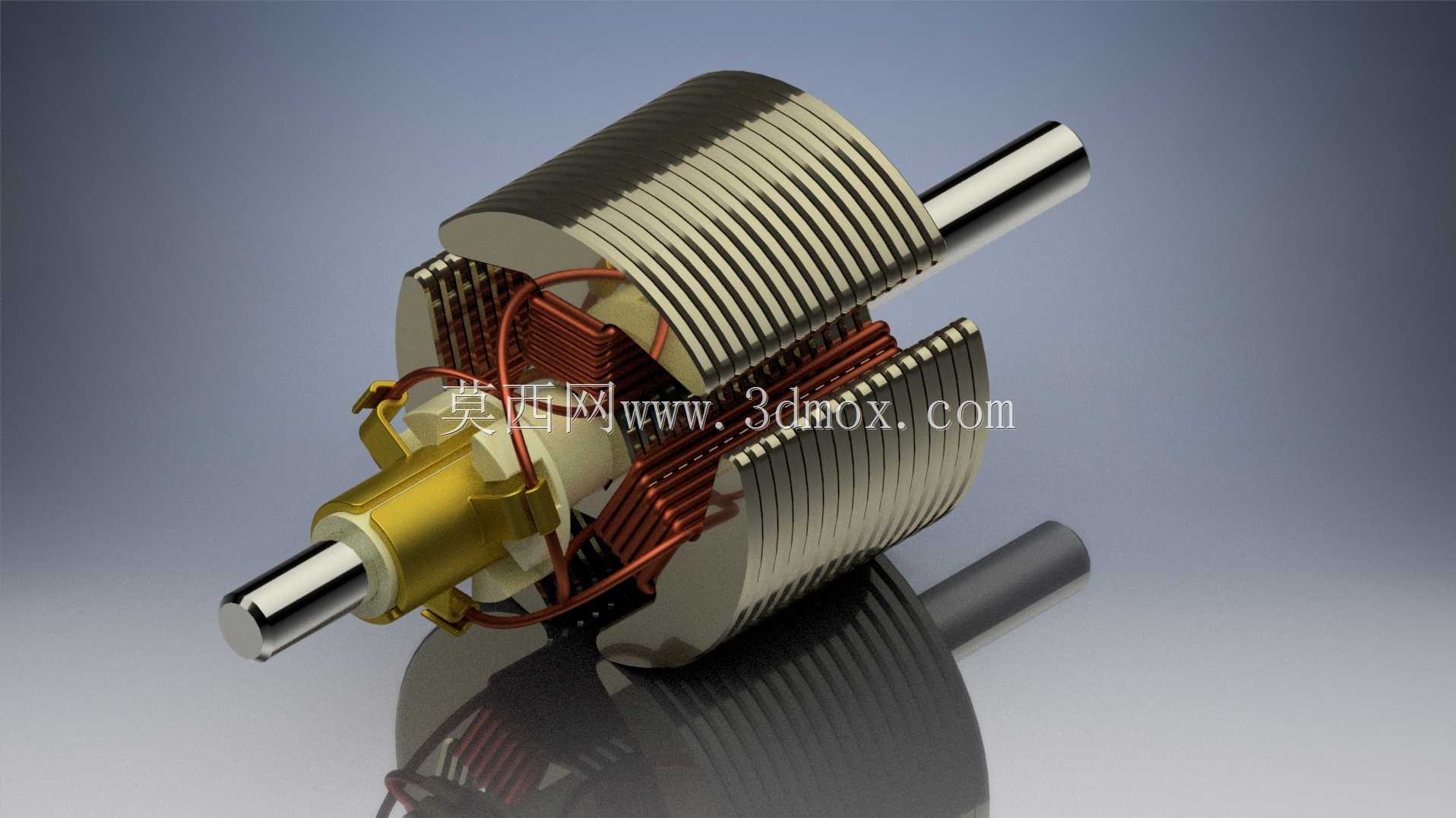

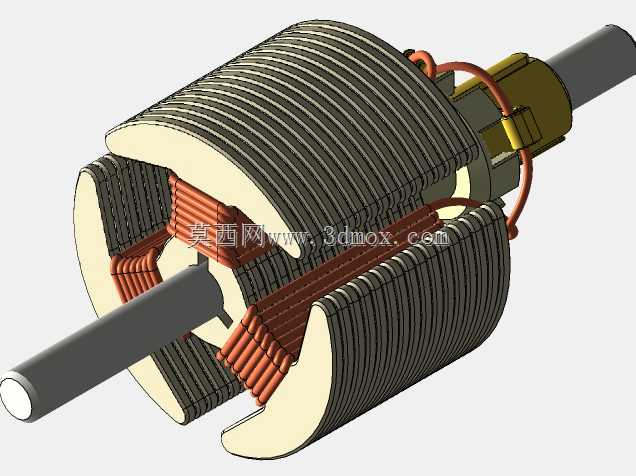

带绕组换向结构的直流电机电枢转子

这款直流电机转子是有刷直流动力装置的核心旋转做功部件，主要应用在小型工业传动设备、民用电动工具、精密伺服驱动机构、车载辅助动力单元等场景中，是实现直流电能向旋转机械能转换的核心载体，其运行稳定性直接决定整套动力输出系统的效率、噪音水平与使用寿命。从功能特性来看，该转子采用叠压硅钢片作为导磁铁芯主体，铁芯表面开有均匀分布的嵌线槽，槽内嵌放成型漆包铜绕组，绕组端部通过规范的绑扎工艺做固定处理，避免高速旋转时绕组受离心力作用出现移位、散线问题；转轴一端装配有铜质换向器结构，换向器片间做绝缘隔离处理，与绕组出线端做可靠焊接连接，能够在转子旋转过程中配合外部碳刷结构完成电流方向的实时切换，保证转子能够持续输出定向扭矩。从设计思路来看，该转子在结构设计阶段充分考虑了动平衡性能，叠片铁芯采用对称冲片结构，绕组嵌放时严格保证各槽绕组匝数、线径一致，换向器与转轴采用过盈压装工艺保证同轴度，整体装配完成后可通过动平衡校正将高速旋转时的径向跳动控制在极小范围内，有效降低运行过程中的振动与噪音。在外形尺寸与安装边界方面，该转子采用两端伸出的阶梯轴结构，两端轴颈尺寸匹配常规小型直流电机的端盖轴承安装位，铁芯外径适配对应机座号的定子内腔尺寸，换向器外径与碳刷架的安装间距相匹配，整体轴向长度可适配标准机壳的内部安装空间，无需额外修改定子、端盖结构即可完成装配替换。转子的转轴输出端可直接连接传动齿轮、联轴器等动力传递部件，非输出端可配套安装散热风叶实现运行过程中的自降温，绕组的绝缘处理可满足常规工况下的耐温、绝缘要求，能够在额定转速范围内稳定输出设计扭矩，适配不同电压等级的直流供电场景。
