气瓶间惰性气体灭火系统组架结构设计

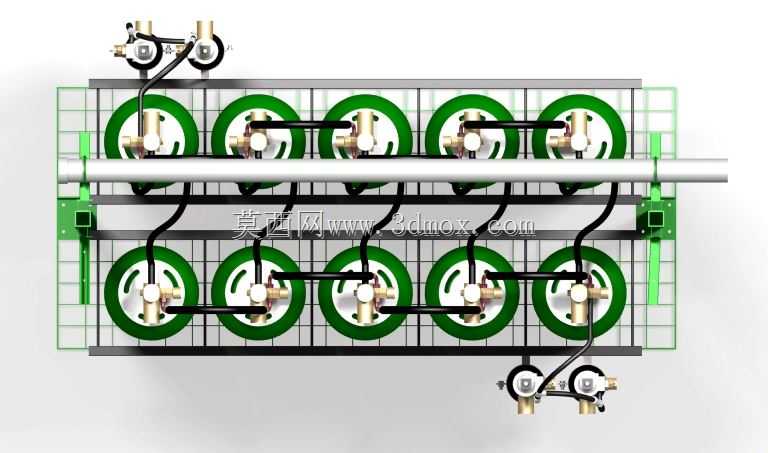

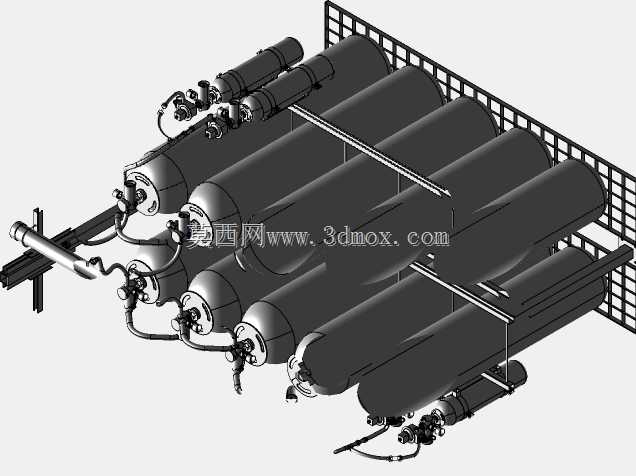

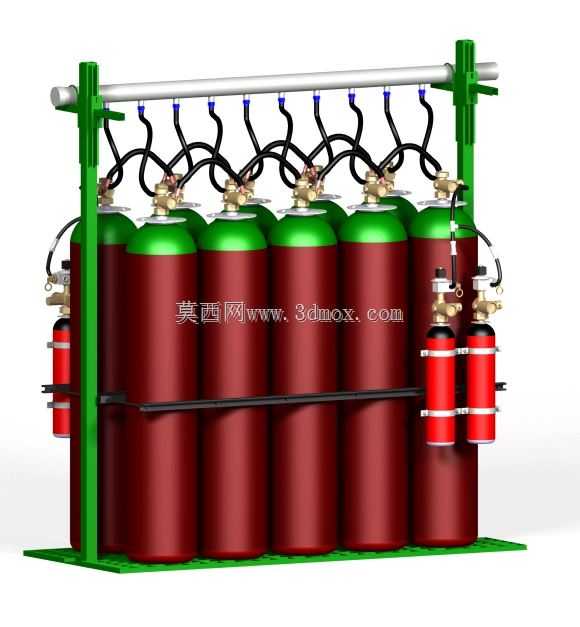

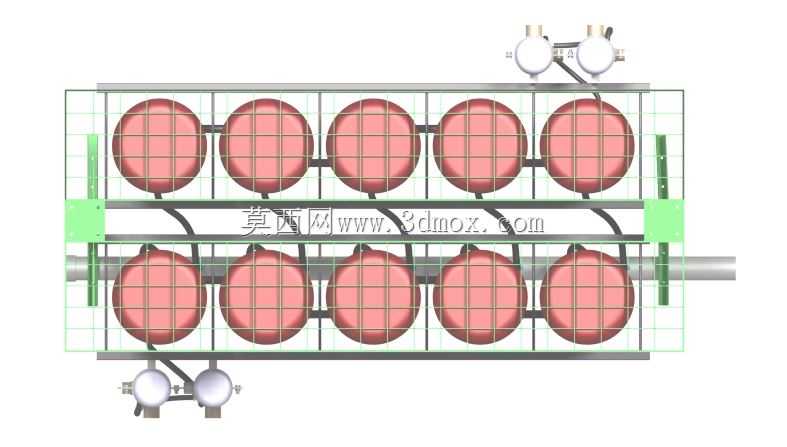

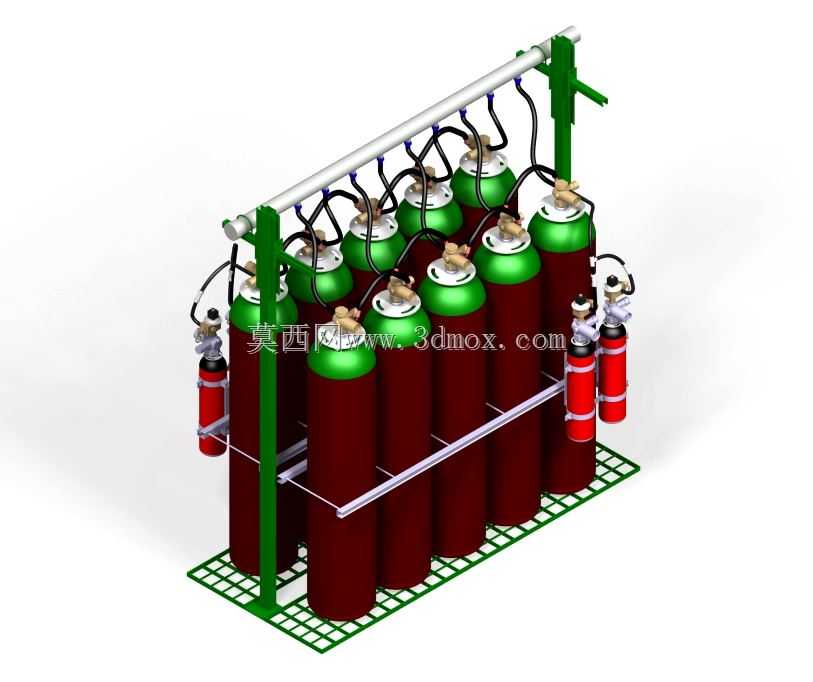

这套三维设计成果聚焦气瓶间惰性气体灭火系统的落地安装需求，主要服务于数据中心机房、精密仪器存储间、贵重档案库房、工业电控室等严禁水渍污染、不能使用常规水基或干粉灭火介质的防护场景，这类场景一旦发生火情，若灭火介质残留会造成远超火灾本身的次生损失，惰性气体灭火通过降低防护区内氧气浓度实现窒息灭火，灭火后无残留、无腐蚀，不会对精密设备、纸质档案、珍贵藏品造成二次损害，是高价值密闭防护空间的首选消防方案。整套设备采用立式多瓶组并排排布的结构设计，主体支撑框架采用绿色涂装的型钢焊接成型，底部设置网格状承托底座，既可以均匀分散满装气瓶的集中载荷，避免地面局部承压过大，也能在安装时快速对齐瓶组排布基准，减少现场安装的调整工作量；框架中部设置横向限位拉杆，对应每个气瓶的瓶身中部位置做环抱式限位，避免设备运输、日常运维过程中气瓶出现倾斜移位，顶部设置横向汇流排管路，每个气瓶通过独立的金属软管与汇流排连接，连接处设置可控阀门与压力检测接口，既可以实现单瓶的独立检修更换，也能在火情触发时快速将所有气瓶的惰性气体汇集后通过输送管路送往防护区。设计过程中充分考虑了气瓶间的安装边界条件，整体组架的宽度适配常规气瓶间的通道预留要求，瓶组之间预留了足够的手动操作空间，方便运维人员定期检查气瓶压力、更换密封组件；框架侧边预留了启动小气瓶的安装位，将气动启动管路与主汇流排做集成排布，避免现场安装时出现管路错接、干涉的问题；顶部的汇流排高度符合成年人站立操作的人机工程要求，无需登高即可完成阀门操作与压力检测。整套结构的受力经过合理分配，底部网格底座的型材间距经过优化，既保证承托强度，也能减少整体自重，方便现场的吊装与就位；所有管路的弯折角度、连接位置都经过干涉校验，确保安装过程中不会出现组件碰撞，也能保证气体输送过程中的流道顺畅，减少压损，确保火情发生时灭火剂可以快速输送到防护区域，实现快速灭火的功能要求。
