卧式消防电动给水增压泵组结构

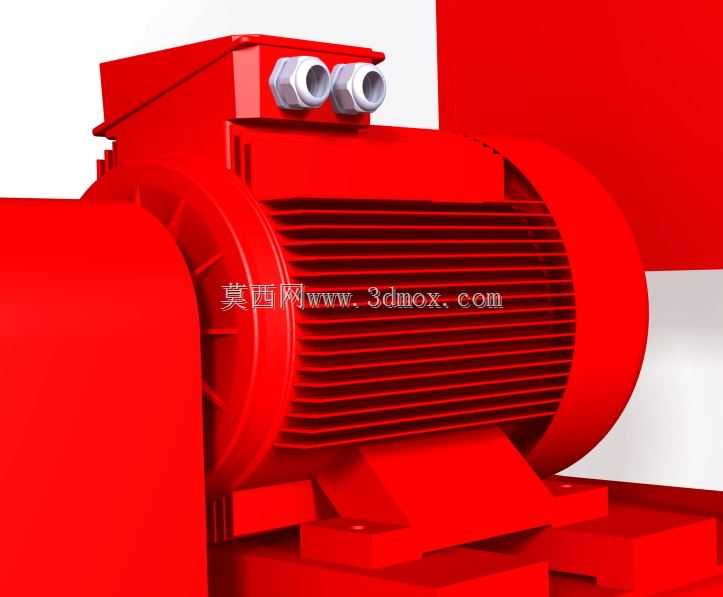

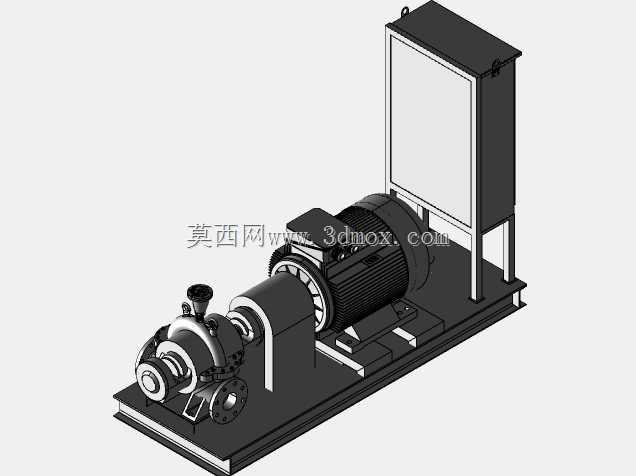

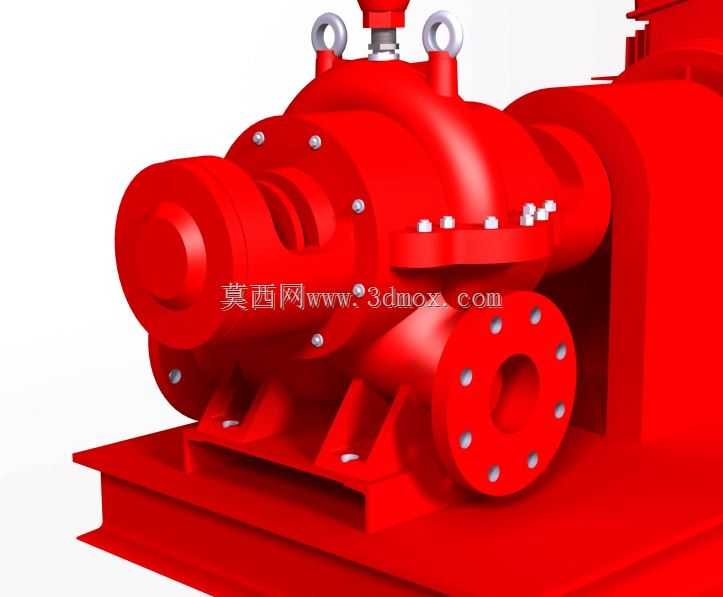

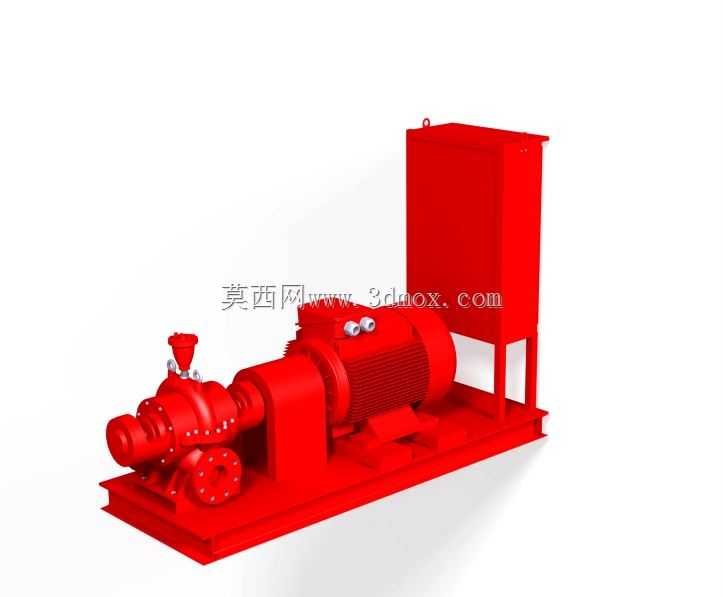

该款消防电动泵组主要应用于民用建筑、工业厂区、仓储物流园区的固定消防给水系统中，承担火灾发生时的消防供水增压职能，可向消火栓系统、自动喷水灭火系统稳定输送满足压力与流量要求的消防用水，是消防水系统核心的动力输出设备，也可适配市政消防补水、大型场馆应急供水等场景的增压需求。设备整体采用撬装式集成布局，将多级离心泵体、驱动电机、控制柜体统一安装在一体式钢制焊接底座上，泵体与电机之间采用刚性联轴器直联传动，省去了中间传动环节的功率损耗，传动效率更高，同时集成式的底座设计让设备到场后无需额外拆分组装，仅需完成进出水管路对接与电气接线即可投入使用，大幅缩短现场安装调试的周期。泵体采用多级离心式结构设计，流道经过水力优化，可在低转速运行下实现高扬程输出，运行过程中振动小、噪音低，泵壳采用耐压铸铁材质，可承受消防系统额定工作压力，进出口法兰采用标准公称通径设计，可直接对接通用规格的消防管路，泵体端部设置有排气螺塞与放水螺塞，方便日常运维时排出泵腔空气、冬季排空存水防止冻裂。驱动电机采用全封闭风冷式三相异步电机，防护等级满足户外安装使用要求，绝缘等级适配消防设备长期备用、瞬时全功率启动的工况特性，电机接线盒采用防水结构，可避免喷淋水、潮气侵入影响电气安全。配套的控制柜采用独立落地式安装结构，柜体做喷塑防腐处理，内部集成了主回路开关、启动保护模块、运行状态反馈元件，可实现泵组的自动启停、故障切换、压力联动控制功能，柜体与主机底座预留了标准走线空间，现场布线规整便捷。从安装边界来看，整体底座采用型钢焊接成型，底部预留有通用规格的地脚安装孔位，可直接固定在混凝土设备基础上，设备整体重心沿底座中轴线分布，运行时动平衡性能优异，无需额外做减震基础即可满足运行稳定性要求，设备的进出口位置统一设置在泵体同侧，管路对接时无需额外绕行，可减少现场管路弯头用量，降低管路沿程压力损失。设计过程中充分考虑了消防设备的备用可靠性要求，整体结构无易损的复杂传动部件，日常仅需定期检查联轴器同轴度、轴承润滑状态即可完成维护，可满足消防系统长期待命、瞬时启动的严苛使用要求，撬装集成的结构也让设备在老旧消防系统改造项目中，可直接替换原有老旧泵组，无需对原有泵房空间、管路布局做大规模调整，适配性更强。
