DIN6335标准四爪星形夹紧旋钮结构设计

这款四爪星形旋钮是工业装夹、设备调节场景中常用的手动操作锁紧元件，广泛应用于工装夹具定位、机床附件锁紧、工业设备档位调节、检测工装快速装夹、生产线治具固定等场景，在需要频繁手动松紧、无需额外工具即可完成锁紧操作的工位上，能够大幅提升操作效率，降低操作人员的工具携带负担，适配小扭矩的手动锁紧需求，避免工具锁紧带来的过拧损伤工件或螺纹的问题。

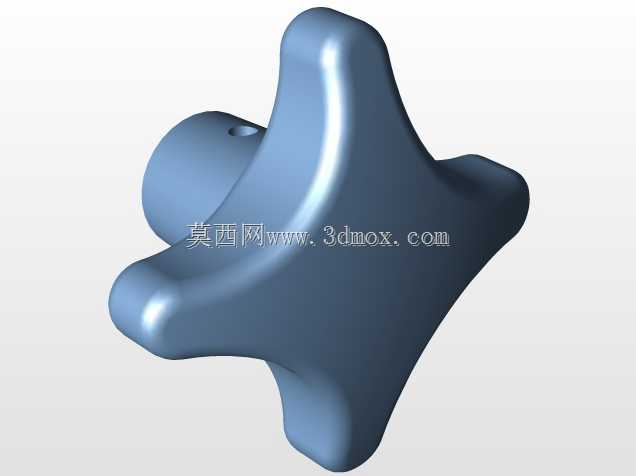

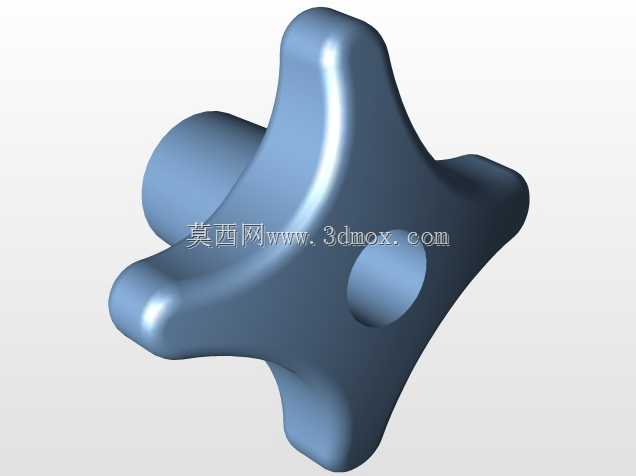

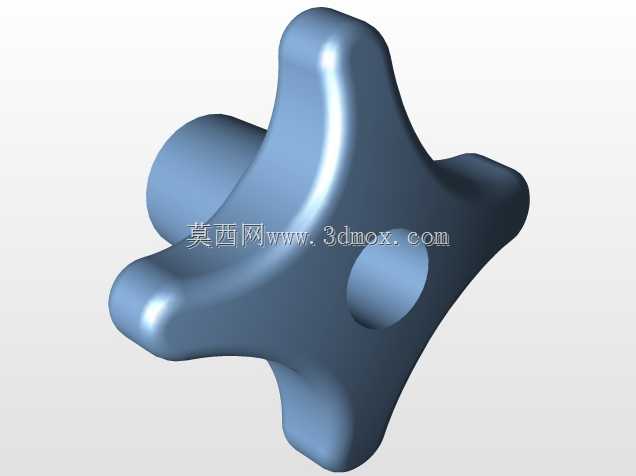

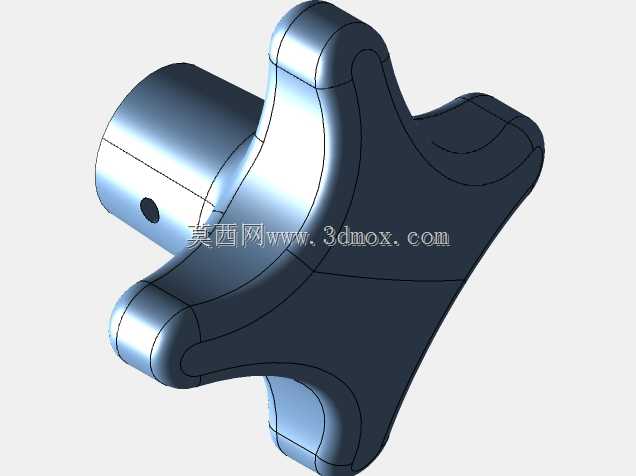

从功能特性来看，该旋钮采用四爪星形的握持结构，每一个凸起爪部都做了圆弧过渡的人机工程学优化，握持时手指能够自然贴合爪部的曲面轮廓，施力时不会产生硌手的锐角触感，即便是戴劳保手套操作也能获得足够的摩擦力，不会出现施力打滑的情况。旋钮中心设置有同轴的安装柱与横向贯通孔，既可以通过内螺纹与螺杆配合实现直线压紧锁紧，也可以通过贯通孔穿装销钉与杆件连接，实现周向的转动锁紧调节，适配多种安装连接形式，能够满足不同设备的安装需求。

在设计思路上，这款旋钮严格遵循DIN6335标准的尺寸规范，整体外形采用对称式四爪布局，保证各个方向的握持施力手感一致，不会因为握持角度不同出现施力力矩差异过大的问题。爪部的厚度从中心向边缘逐渐收窄，既保证了中心安装部位的结构强度，能够承受锁紧时的扭矩载荷不会发生断裂，也控制了边缘的厚度，让手指握持时能够获得足够的施力力臂，用较小的握持力就能获得足够的锁紧扭矩。旋钮的所有棱边都做了圆角钝化处理，没有尖锐的边角，避免操作过程中划伤操作人员的手部，也减少了旋钮磕碰其他部件时产生的应力集中，提升零件的抗冲击性能。

从安装边界来看，这款旋钮的中心安装柱直径、爪部外接圆直径、整体高度都严格匹配标准件的安装尺寸要求，安装时不需要对配套的安装位做额外修改，可以直接替换同规格的标准星形旋钮，安装柱的长度预留了足够的螺纹旋合深度，能够保证与配套螺杆连接后的锁紧强度，横向贯通孔的位置与尺寸也符合标准要求，穿装销钉后不会出现松脱晃动的情况。旋钮的底部接触面做了平面度处理，锁紧时能够与被压紧件的表面均匀贴合，不会出现偏压导致的锁紧力不均问题，保证锁紧后的定位稳定性，在频繁松紧的使用场景下也能保持稳定的锁紧效果，不会因为长期磨损出现锁紧失效的情况。
