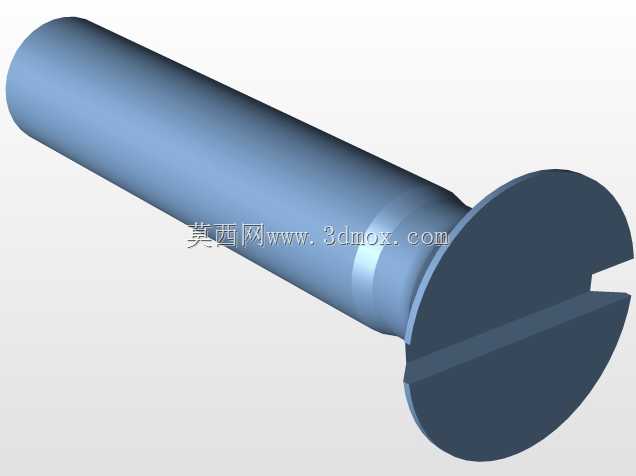

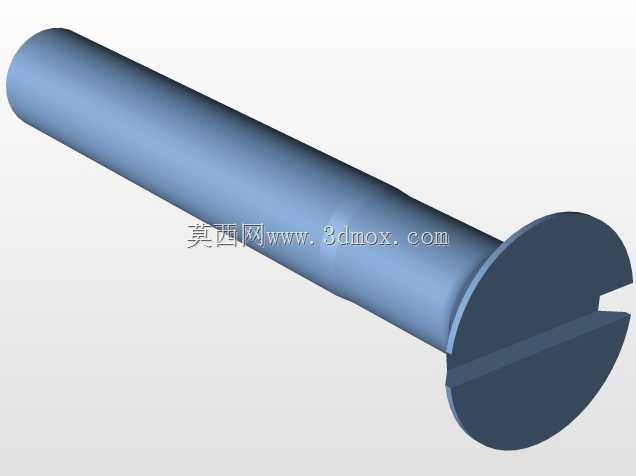

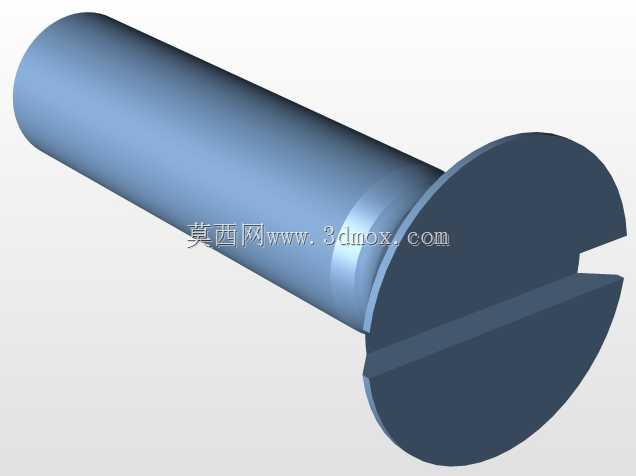

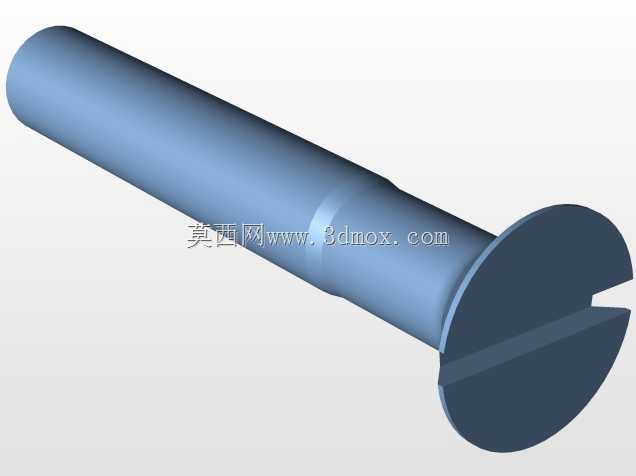

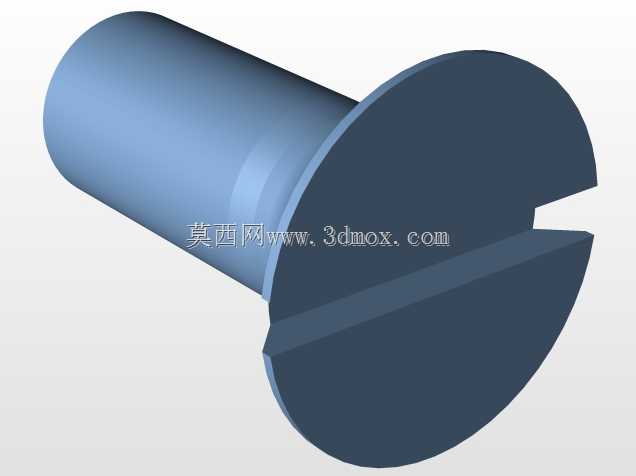

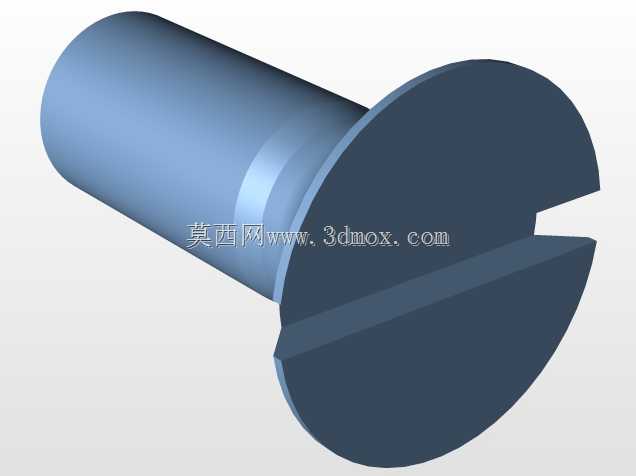

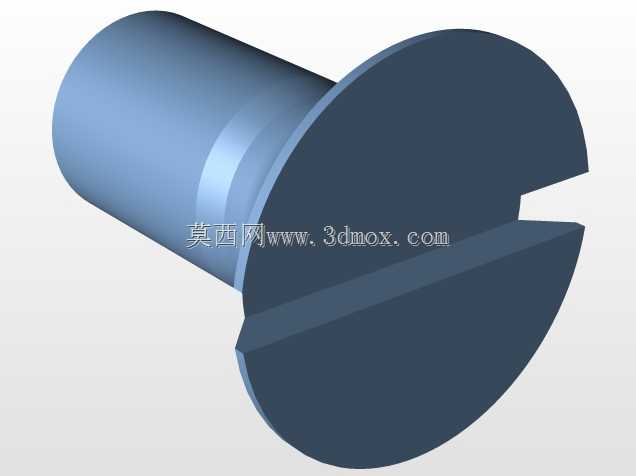

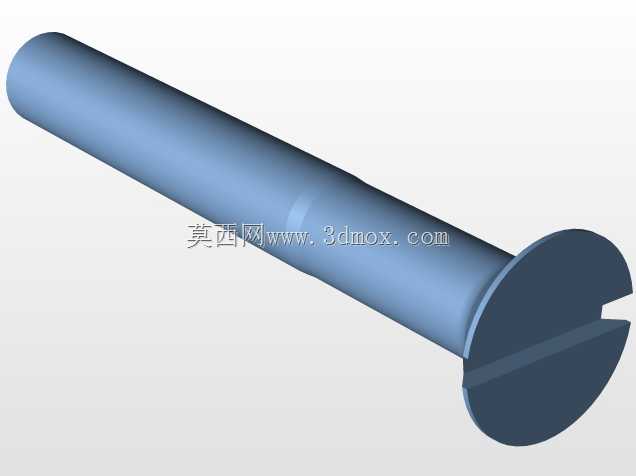

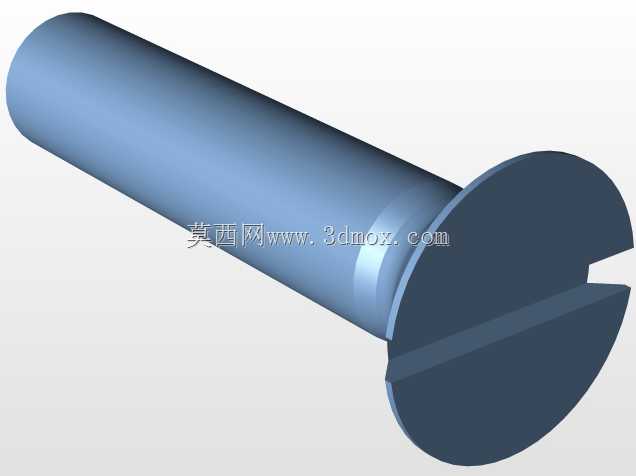

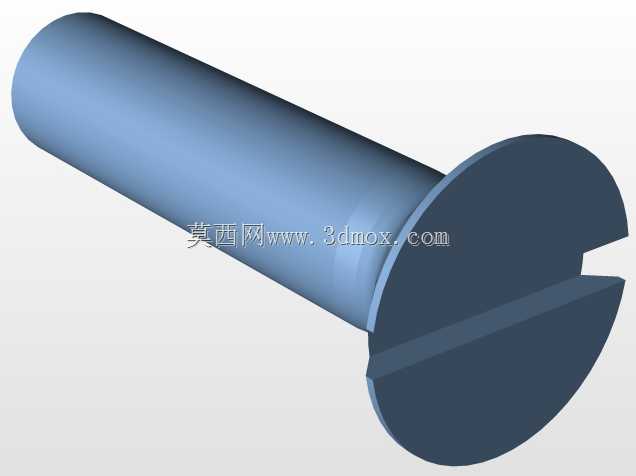

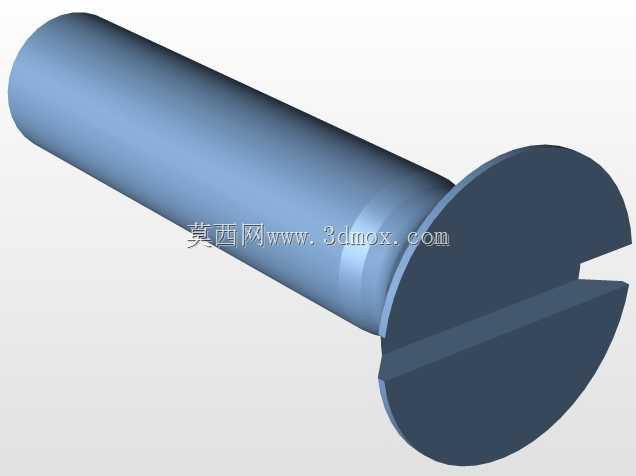

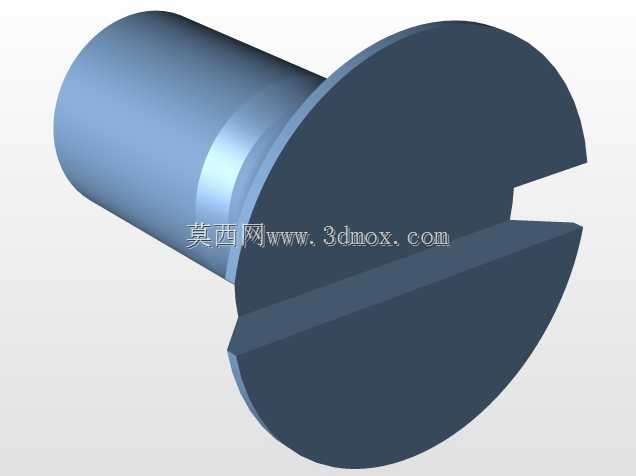

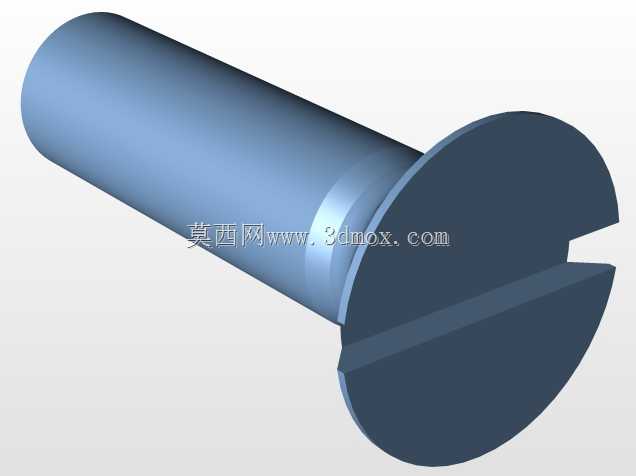

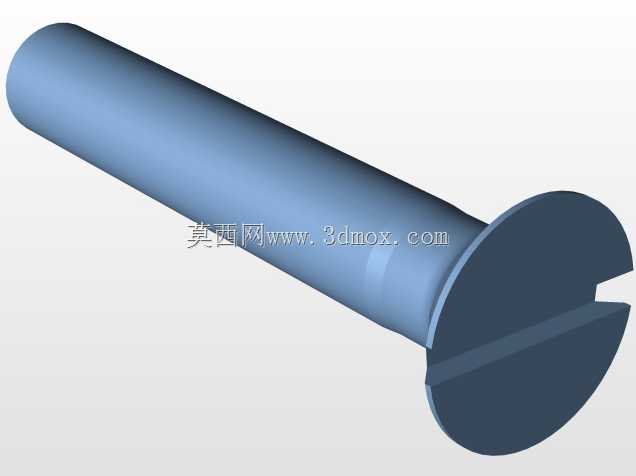

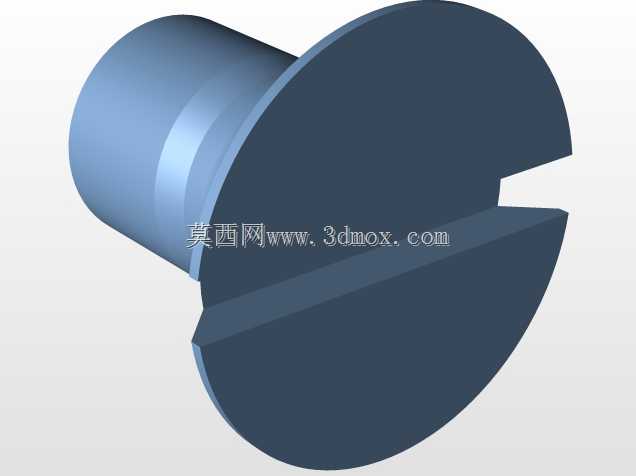

开槽沉头角伞紧固件三维数模

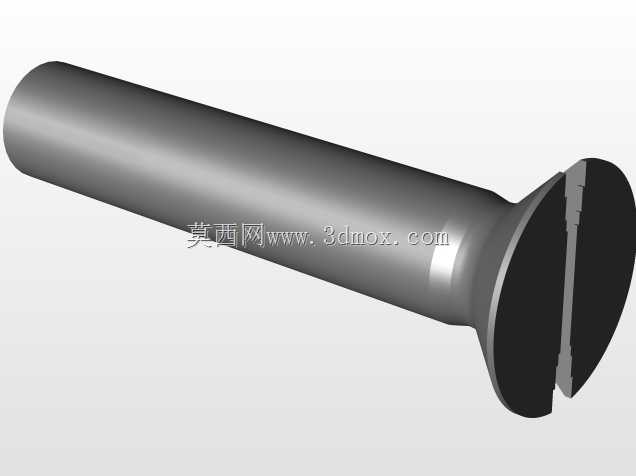

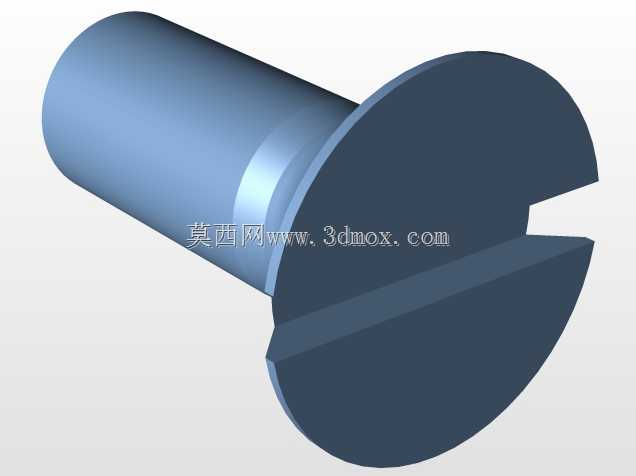

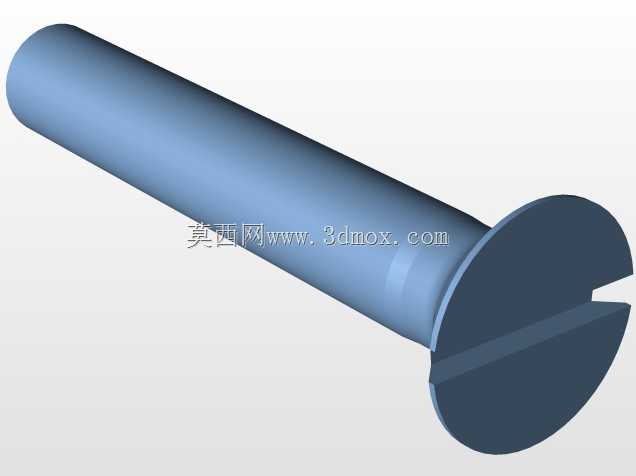

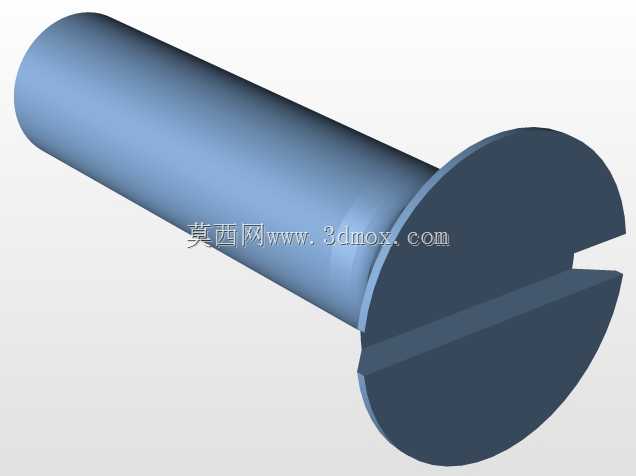

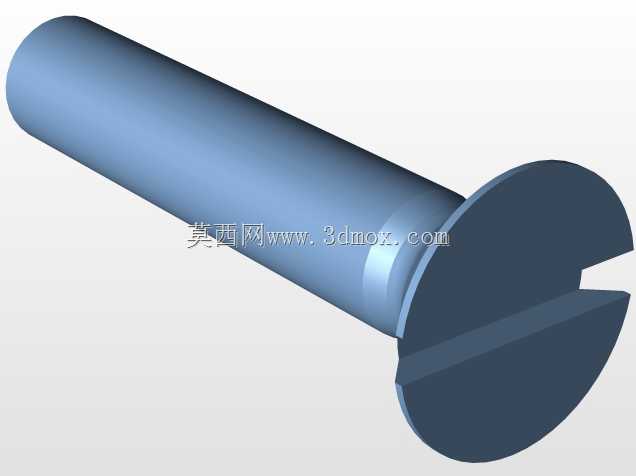

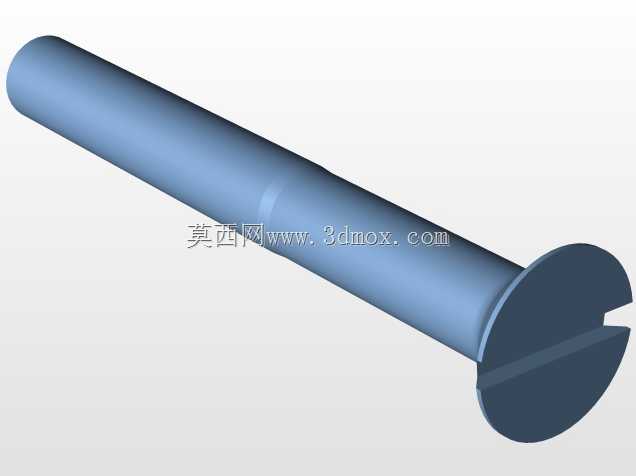

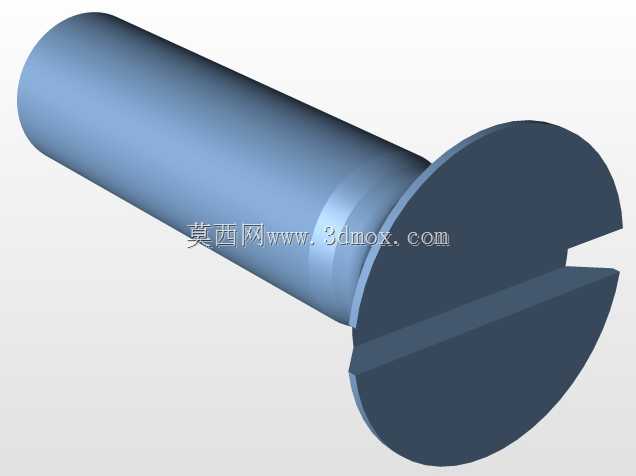

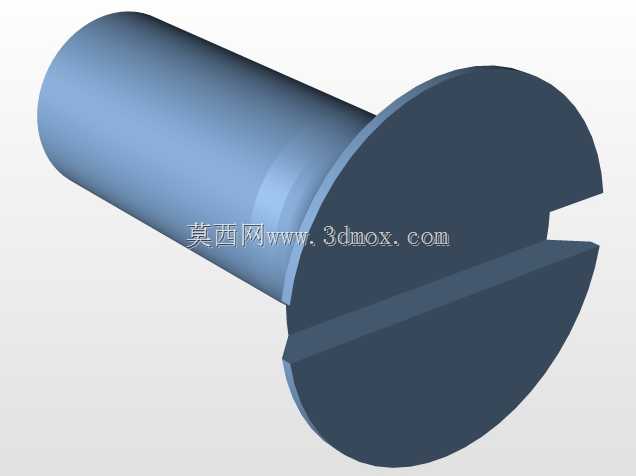

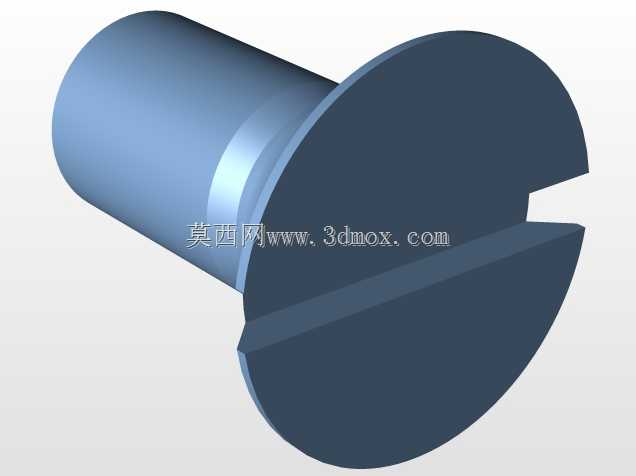

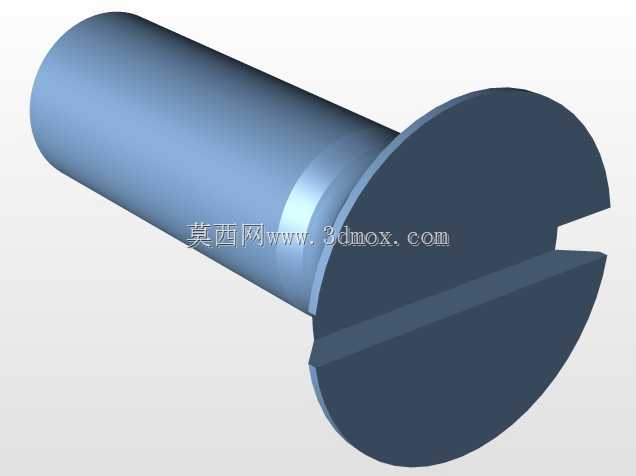

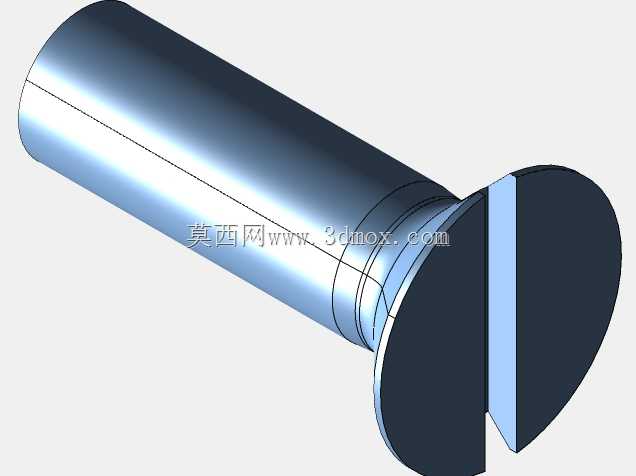

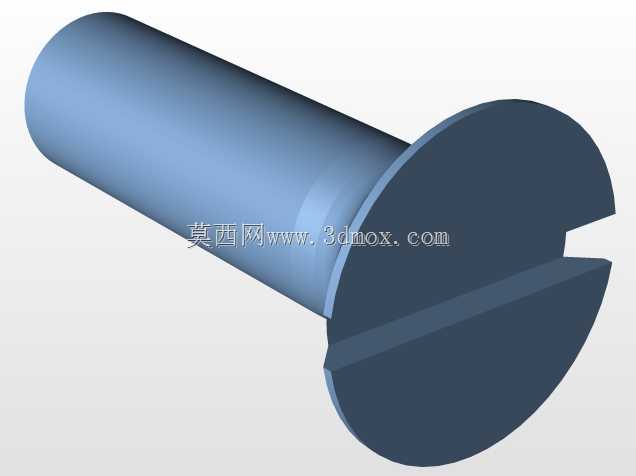

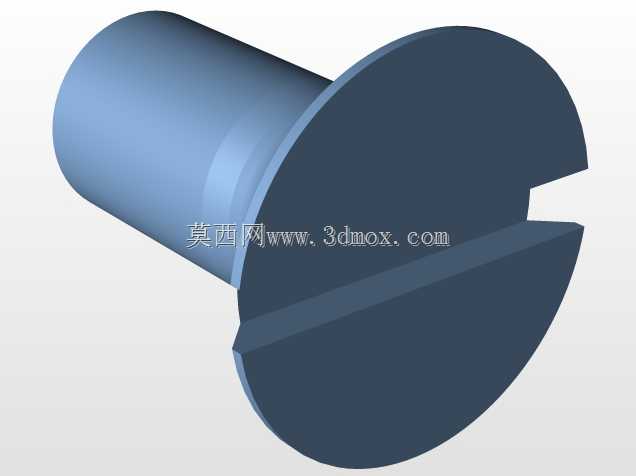

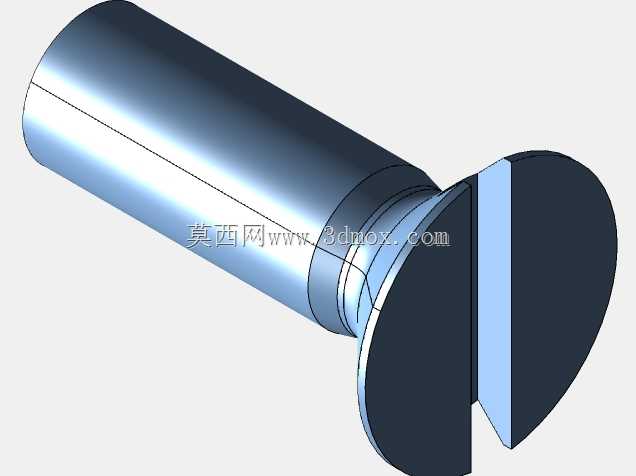

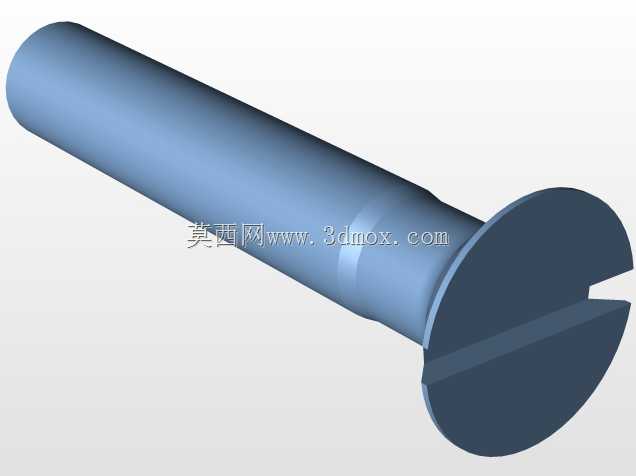

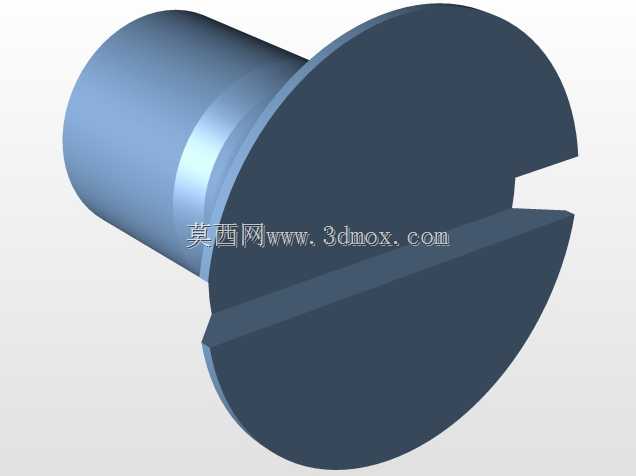

在各类精密机械装配、电子设备壳体拼接、仪器仪表内部结构固定场景中，沉头类紧固件的应用占比始终居高不下，这类零件的核心价值在于安装完成后可与被连接件表面保持齐平，不会出现凸起结构干涉周边运动部件，也能让设备外表面保持平整顺滑的外观状态。这款符合DIN 963标准的开槽沉头紧固件，就是针对需要沉头安装、且对头部贴合精度有较高要求的连接场景设计的。

从实际使用场景来看，这类紧固件常被用在薄板类零件的拼接工位，比如钣金机箱的侧盖板安装、小型传动机构的护罩固定、光学仪器的镜筒组件连接等场景，这些场景的共同特点是被连接件的安装空间有限，且安装后不允许螺钉头部突出安装面，否则会影响后续零件的装配，或是破坏设备外观的平整性。和盘头、圆柱头螺钉相比，沉头结构的螺钉在拧紧过程中，头部的锥面会与被连接件上的沉头锥孔紧密贴合，既能起到轴向的压紧作用，也能在一定程度上实现径向的自动对中，降低安装孔位的对位精度要求。

在产品功能特性层面，这款开槽沉头紧固件的头部开有一字槽，适配普通一字螺丝刀进行拧紧操作，相比十字槽结构，一字槽的抗打滑能力更强，在需要较大拧紧力矩的连接场景中，不容易出现槽口打滑拧花的问题，同时一字槽的加工难度更低，在小批量定制或特殊材质的紧固件生产中，更容易保证槽口的加工精度。螺杆部分为全螺纹结构，能够适配不同厚度的被连接件，当被连接件总厚度在螺杆有效行程范围内时，不需要额外调整螺母位置，直接拧紧即可实现可靠压紧。头部的锥角严格匹配标准沉头孔的锥度参数，安装后头部端面与被连接件表面的高度差控制在极小范围内，不会出现凸起或凹陷超差的问题。

设计这款紧固件的三维数模时，首先要严格遵循对应标准的尺寸公差要求，头部直径、头部高度、锥面角度、槽口宽度与深度、螺杆大径与中径、螺纹牙型参数都要完全符合标准规范，这样导出的数模才能直接用于装配干涉检查、安装孔位的配套设计。建模过程中，螺纹部分采用精确的牙型扫描特征构建，而不是简单的贴图示意，这样在做有限元受力分析时，能够更准确地模拟螺纹啮合处的应力分布，帮助设计人员提前判断连接强度是否满足工况要求。头部的开槽位置要保证与螺杆轴线对称，避免拧紧时出现偏载，导致头部锥面贴合不均匀，影响连接可靠性。

从外形尺寸与安装边界来看，这款紧固件的公称直径为M4，螺杆长度覆盖10mm到50mm的常用规格，设计配套沉头孔时，沉头部分的直径要比螺钉头部直径大0.2-0.3mm，沉头深度要比螺钉头部高度大0.1-0.2mm，保证螺钉安装后头部不突出安装面；过孔部分的直径要比螺杆大径大0.3-0.5mm，给安装对位留出足够的调整余量，避免因为孔位加工误差导致螺钉无法顺利穿入。在做整体装配设计时，要注意螺钉安装轴线方向的预留空间，要保证螺丝刀能够垂直伸入槽口进行拧紧操作，预留的操作空间直径不能小于螺丝刀刀头的最大外径，避免出现装配干涉导致无法拧紧。另外，由于沉头螺钉的压紧力是通过头部锥面传递的，被连接件的沉头锥孔表面粗糙度要控制在合理范围内，避免锥面出现毛刺、凹凸不平等缺陷，否则会导致压紧力分布不均，在设备运行振动过程中容易出现螺钉松动的问题。

在实际选型过程中，设计人员需要根据被连接件的总厚度、需要的压紧力、安装空间的大小来选择对应长度的螺钉，螺杆拧入内螺纹的有效长度要保证在公称直径的1.5-2倍之间，才能获得足够的连接强度，避免螺纹滑牙。如果是用于经常需要拆卸的检修口位置，还要考虑螺钉反复拆装后的螺纹磨损情况，适当增加螺纹啮合长度，或是选用强度等级更高的材质。这款数模在构建时已经将所有标准尺寸做了参数化关联，设计人员只需要修改对应的参数，就可以快速生成不同公称直径、不同长度的同系列沉头螺钉模型，大幅提升标准件选型与建模的效率，不需要每次都从零开始绘制，也能避免手动建模出现的尺寸错误，保证整套设备模型中标准件的统一性与准确性。
