机械式比较测量仪结构设计方案

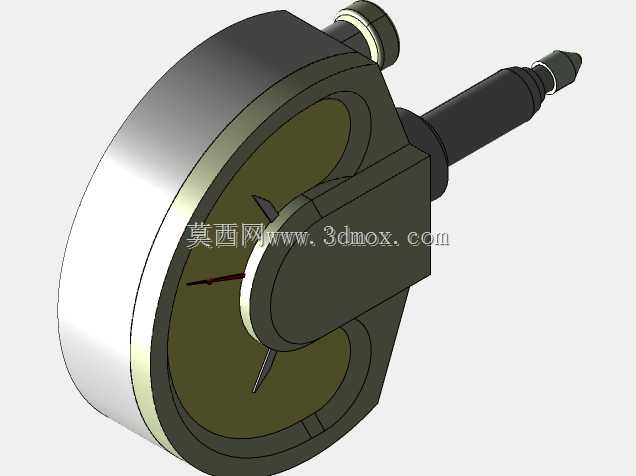

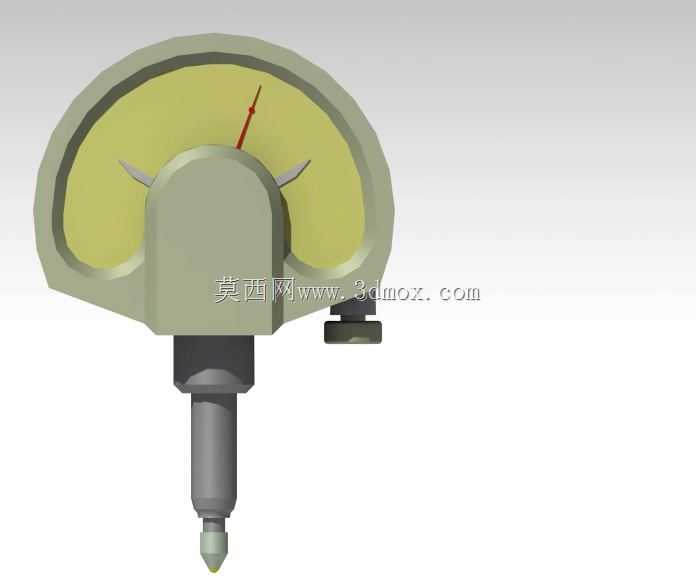

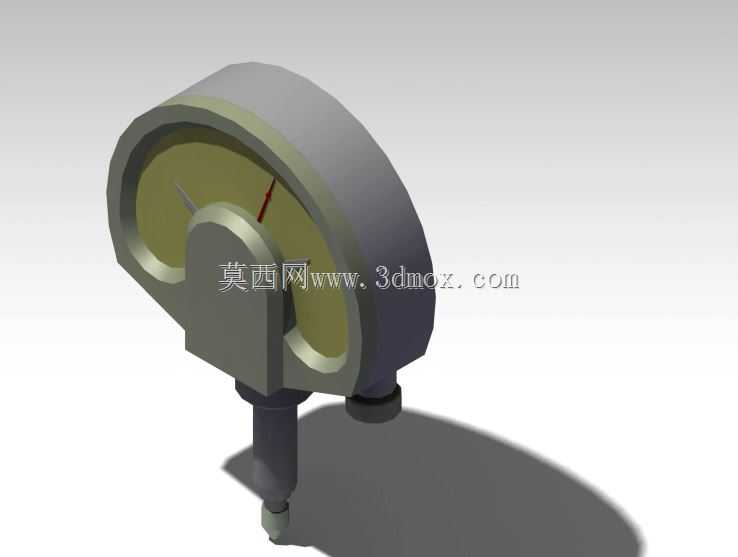

在机加工现场的工序间检测环节，这类机械式比较测量仪是工位旁最常用的比对式测量器具，和直接读取绝对尺寸的量具不同，它的核心逻辑是通过相对位移量判定被测尺寸与标准量块的偏差值，特别适合批量零件的快速尺寸筛查，在轴承套圈内径检测、轴类零件外径分选、精密冲压件厚度抽检场景中，能大幅降低全检的操作强度，相比千分尺的逐点读数，它的指针偏转响应速度更快，操作人员只需观察指针是否落在公差带标记区间内即可完成合格判定，不需要反复读取刻度数值。从结构布局来看，这款量仪采用扇形表盘加轴向测杆的经典布局，测杆的直线位移通过内部的齿轮传动机构放大后传递给表盘指针，传动比的匹配经过反复调校，能把测杆微米级的位移放大到表盘上可清晰辨识的刻度偏转量，测头采用硬质合金材质，长期接触被测工件也不会出现磨损导致的测量漂移，测杆尾部设置有测力调节机构，能根据被测件的材质调整接触压力，避免软质金属工件被测头压出凹痕影响测量准确性，也能防止测力过小导致测头与工件接触不实出现测量误差。设计过程中首先要确定的是安装边界尺寸，这类表具通常需要配合表架使用，测杆的夹持部位直径采用行业通用的标准尺寸，不需要额外制作转接套就能直接装夹在通用表架、高度尺或者专用检具上，扇形表盘的外轮廓做了圆弧过渡处理，没有突出的棱角，避免在车间现场使用时剐蹭操作人员的手部或者工件表面，表盘的刻度面采用哑光涂层，车间照明环境下不会产生反光晃眼的问题，长时间观测也不容易产生视觉疲劳。从功能特性上看，它的测杆行程覆盖了常规精密零件的公差带范围，不需要频繁调整表架的高度就能完成同批次不同尺寸工件的比对测量，表盘上设置有两个可调整的公差指针，操作人员可以根据零件的上下偏差值预先把指针拨到对应刻度位置，检测时只要仪器指针落在两个公差指针之间就判定为合格，不需要记忆公差数值，能有效降低新入职操作人员的出错概率。在结构细节处理上，测杆与主体的配合部位采用无间隙的导向结构，测杆上下移动时没有径向窜动，避免侧向力带来的测量误差，传动机构的齿轮副设置有消隙弹簧，正反向移动测杆时都不会出现回程误差，保证测量数据的一致性，主体侧面设置有测杆提升拨钮，装拆工件时可以把测杆抬起，不需要反复调整表架位置，也能避免测头在工件装拆过程中被磕碰损坏。这类量仪的使用场景不局限在车间生产现场，在计量室的精密比对测量中也能发挥作用，配合高精度量块可以完成零件形位误差的初步检测，比如轴类零件的径向圆跳动、端面圆跳动检测，只需要把工件架在V型块上，转动工件观察指针的偏转量就能得到误差数值，相比专用的圆度仪设备，它的使用成本更低，对操作环境的要求也不高，不需要严格的恒温恒湿环境就能完成满足生产精度要求的测量工作。设计时还考虑了长期使用的维护便利性，整个表体的外壳没有采用一体式密封结构，而是通过几颗固定螺丝连接，后期需要清洁内部传动机构、更换磨损零件时不需要破坏壳体结构就能完成拆解，表盘的表蒙采用耐刮擦的透明材质，日常使用中接触到切屑、切削液也不会被刮花影响刻度读取，测头采用可更换结构，测头磨损后只需要拧下旧测头更换同规格新测头，重新校准零位就能继续使用，不需要整表报废，能有效降低生产现场的量具使用成本。
