带操作手柄的法兰式阿拉万卡夹紧装置

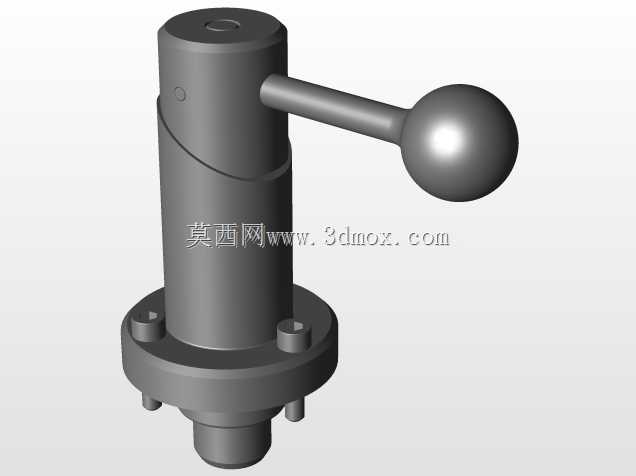

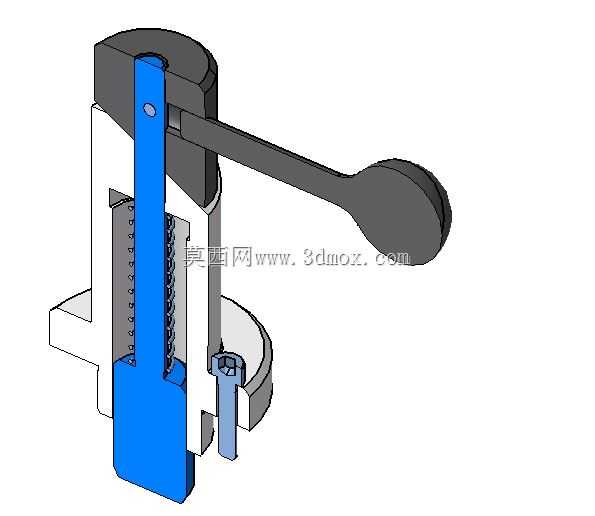

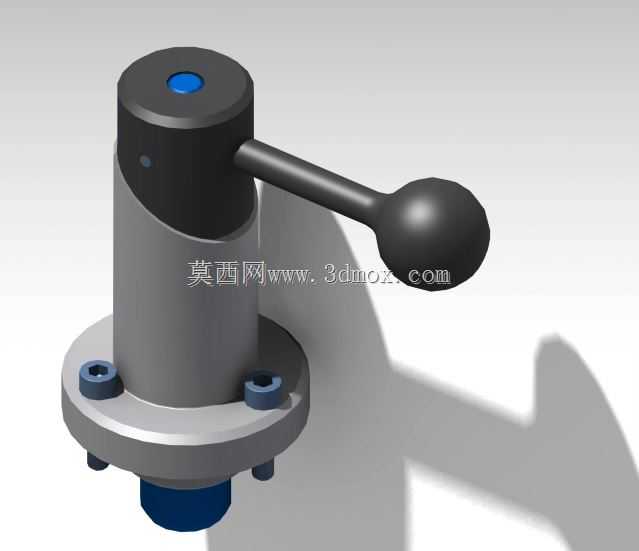

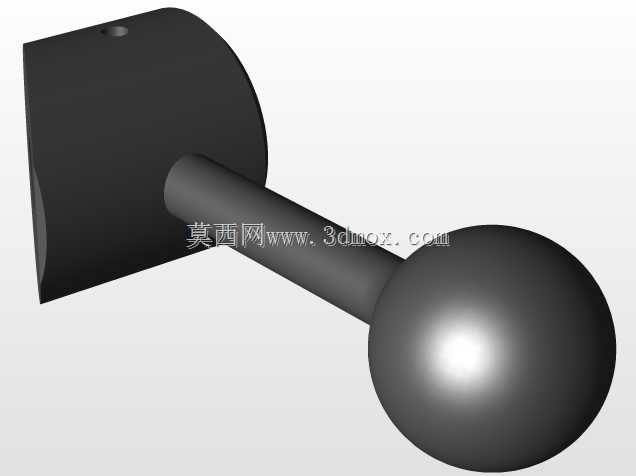

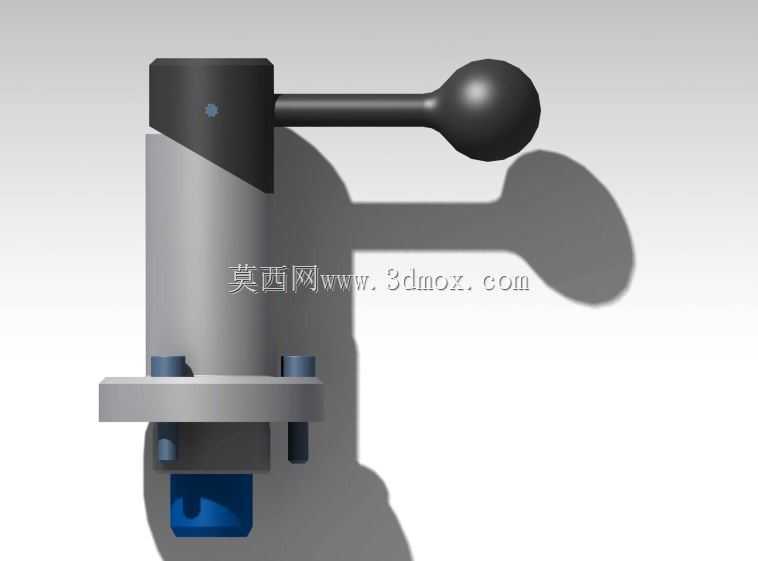

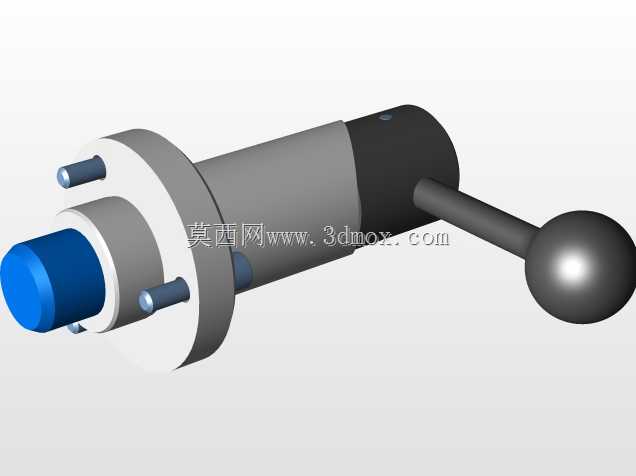

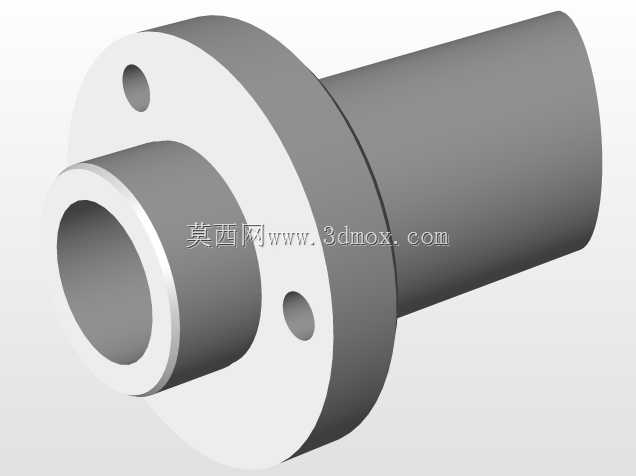

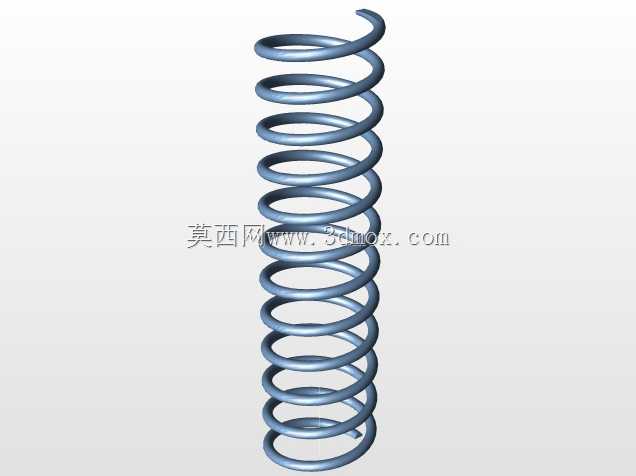

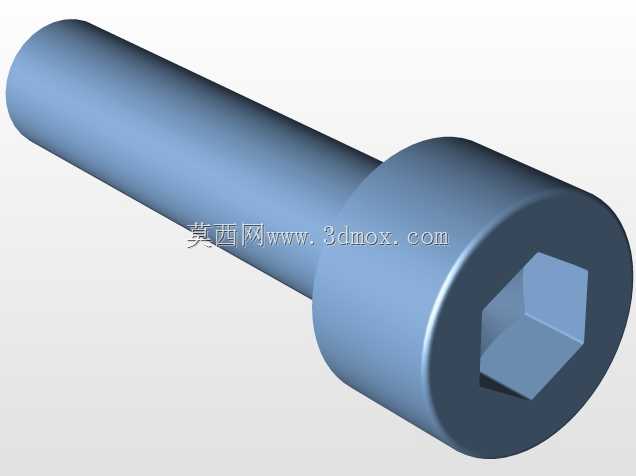

在工装夹具、小型非标设备的工位定位场景里，这类带侧置操作手柄的法兰式锁紧部件，是实现快速手动夹紧、工位锁止的常用执行件，很多需要频繁手动切换工位、快速装拆工件的轻型装配工位、检测工位都会用到这类结构，相比气动液压锁紧元件，它不需要外接动力源，纯机械结构的可靠性更高，在无气源、无供电的零散作业场景适配性极强。从结构功能来看，侧置的球形端头手柄是操作输入端，操作人员握持球形端头转动手柄时，内部的凸轮或者螺旋升降结构会带动下端的伸缩轴做轴向位移，实现锁紧与释放的动作切换，顶部的蓝色标识点用来直观指示当前的锁紧状态，方便操作人员快速判断工位是否锁止到位，避免未锁紧导致的工件移位、加工偏差问题。底部的法兰安装盘是整个部件的安装基准，盘上均布的三个安装孔用来穿设固定螺栓，安装时需要注意安装面的平面度公差，若安装面平面度超差，会导致法兰盘安装后出现偏斜，进而影响内部伸缩轴的同轴度，长期使用会出现卡滞、锁紧力不足的问题。设计这类部件的时候，首先要考虑操作力矩的匹配，手柄的力臂长度经过核算，保证操作人员用单手握持转动时，施加的力在人体工学舒适范围内就能输出足够的锁紧力，不会出现需要借助加力杆才能锁紧的情况，同时球形端头的尺寸贴合手掌握持弧度，长时间频繁操作也不会产生明显的硌手感。内部的运动副做了间隙适配设计，伸缩轴与主体套筒之间预留了合理的配合间隙，既不会因为间隙过大出现锁紧晃动，也不会因为间隙过小在有少量粉尘、切削碎屑的车间环境里出现卡滞，主体外壳的台阶式结构一方面是增强壳体的结构强度，承受锁紧时的反向作用力不会出现壳体变形，另一方面也能形成简易的挡屑结构，减少上方落屑进入内部运动副的概率。安装边界方面，法兰盘的外径决定了安装时需要预留的最小安装平面尺寸，侧置手柄的转动半径是布局时需要重点考量的干涉边界，在设备整体布局时，要预留出手柄完整转动行程的空间，避免手柄转动时和周边的工装、工件、其他零部件发生碰撞，下端伸缩轴的伸出长度要匹配被锁紧件的锁止孔深度，保证锁紧时伸缩轴的插入深度足够，能承受额定的横向剪切力，不会因为插入深度过浅出现受载脱出的情况。这类部件在实际使用中，常用来做回转工作台的工位锁止、滑动导轨的位置固定、小型工装的快速夹紧，在一些轻型手动操作的专机上，也会用它来做动作的手动锁定，防止设备运行过程中出现意外移位。结构上没有复杂的电控、气动元件，日常维护只需要定期在运动副位置加注少量润滑脂，就能保证长期顺畅使用，故障率远低于带动力源的锁紧元件，对于小批量定制设备、手动作业工位来说，是性价比极高的锁止执行部件。建模过程中，各个配合面的公差设定要符合机械设计的常规配合要求，法兰安装孔的位置度公差要控制在合理范围，保证安装时能顺利对位穿入固定螺栓，手柄与主体的连接部位要做强度校核，保证频繁施加操作力矩时不会出现连接断裂的问题，表面的圆角过渡处理既可以减少应力集中，也能避免操作时尖锐边角划伤操作人员。
