多规格U型弧形工业拉手结构设计

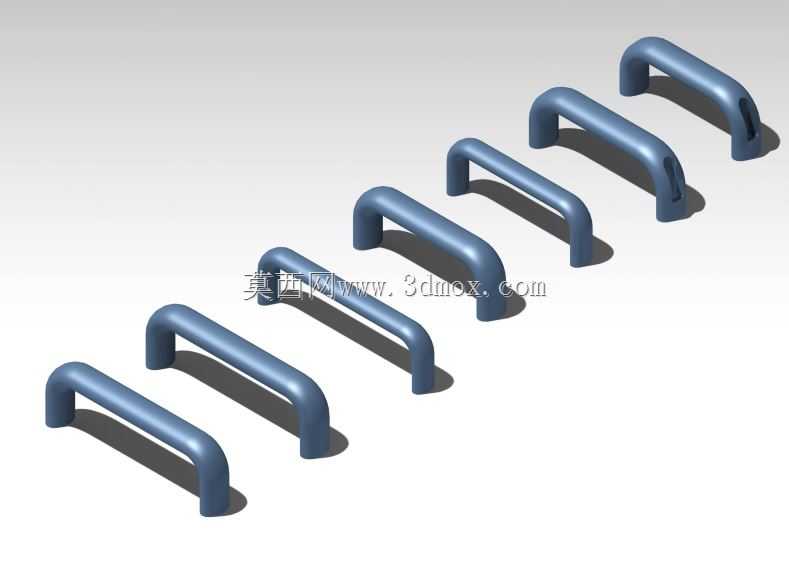

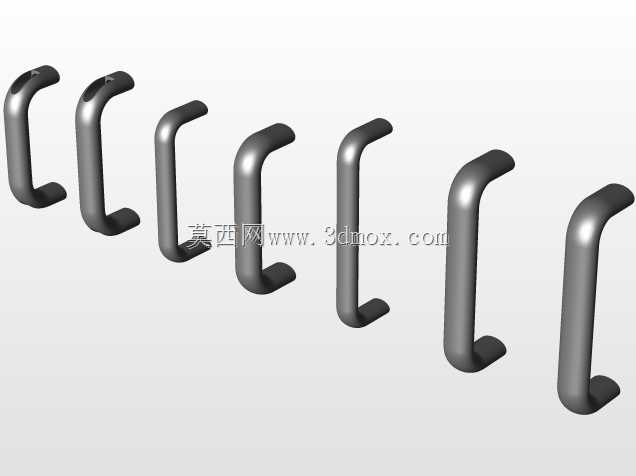

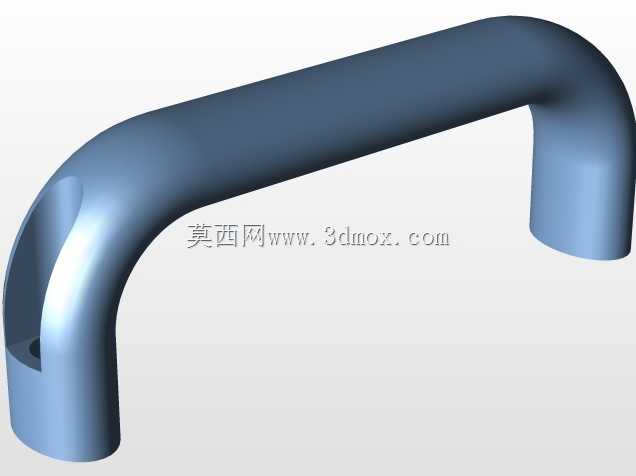

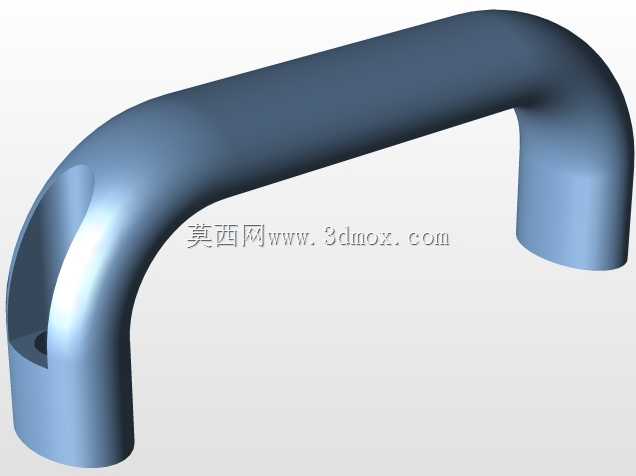

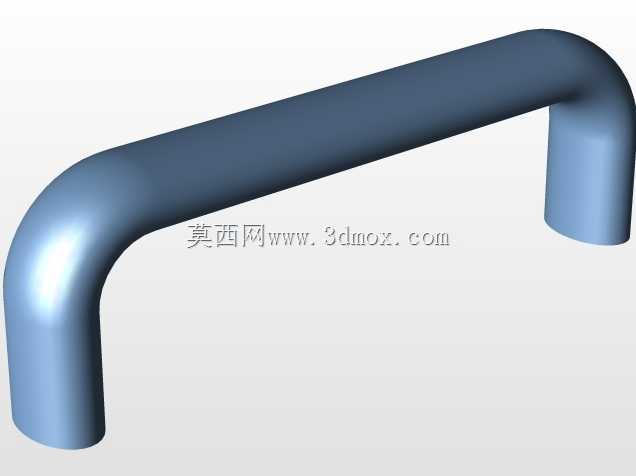

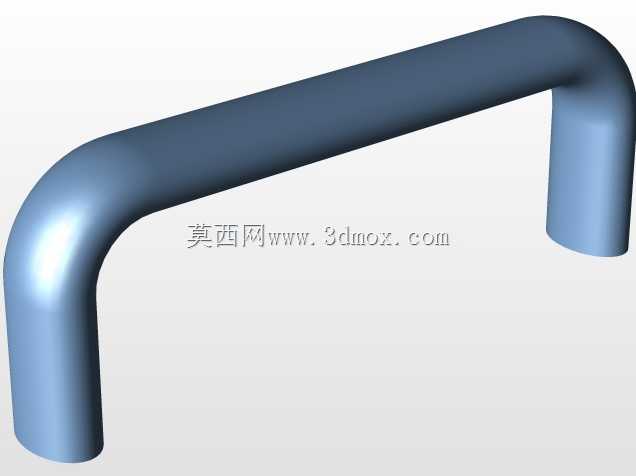

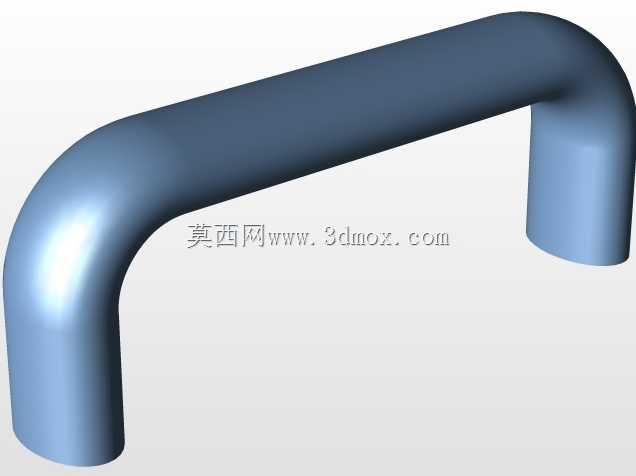

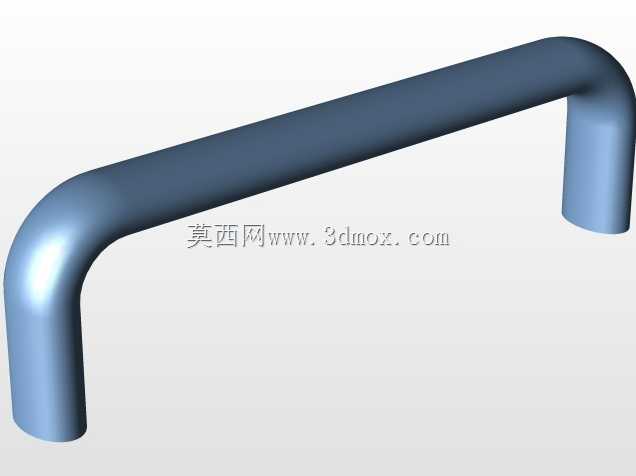

　　在工业柜体、设备防护门、工具箱柜、试验台架等场景中，拉手作为操作人员直接接触的操作件，其结构合理性直接影响操作手感、使用寿命与设备整体外观协调性。本次设计的系列U型弧形拉手，覆盖七种不同长度规格，可适配不同宽度的柜门、抽屉与检修面板，满足从小型电控箱到大型设备防护门的不同安装需求。

　　从功能特性来看，该系列拉手采用一体化U型弯折结构，握持段做了等半径圆弧过渡，没有尖锐棱角，操作人员握持时手掌与拉手表面贴合度高，施力过程中不会出现硌手的情况，即使佩戴劳保手套操作也能获得稳定的握持摩擦力，避免开合柜门时出现打滑。拉手两端的安装脚为平直贴合面，可与安装基材表面完全贴合，安装后不会出现翘边、间隙，既能够保证连接强度，也能避免缝隙积灰，适配工业场景下的清洁维护需求。

　　设计过程中，首先针对不同安装场景的受力需求做了载荷校核：小规格拉手适配小型抽屉、电控箱门，单只拉手可承受不低于500N的垂直拉拽力，满足日常开合操作的强度要求；大规格拉手适配重型设备防护门、大型工具柜，单只可承受不低于1200N的拉拽载荷，即使重型门体开合频繁也不会出现变形、断裂。结构上采用等截面设计，整个拉手的杆身截面一致，在保证强度的前提下尽可能降低自身重量，减少安装后对门体铰链的附加载荷。

　　外形尺寸与安装边界方面，七个规格的拉手握持段圆弧半径统一，仅在整体长度、两端安装脚的中心距上做梯度区分，最小规格安装孔中心距为64mm，最大规格安装孔中心距为320mm，相邻规格的中心距差值保持一致，方便设计人员在做柜体布局时直接选型，不需要额外调整门板的安装孔位预留尺寸。安装脚的厚度统一为8mm，安装时可采用M5内六角螺丝从门板背面固定，螺丝头完全沉入门板内部，不会突出门板表面影响美观，也不会在开关门过程中剐蹭周边构件。所有规格的拉手握持段距离安装面的高度统一为35mm，这个高度既能够保证手掌有足够的伸入空间，不会出现握持时手指被门板挤压的情况，也不会因为突出过高导致人员通行时被磕碰，适配车间内通道旁的设备安装需求。

　　从实际应用适配性来看，该系列拉手可适配冷轧钢板柜体、铝合金型材框架、实木工作台面板、复合板材检修门等多种基材，安装时只需要在基材上按照对应规格的安装孔位打两个通孔即可完成固定，不需要额外做沉孔、开槽等复杂加工，现场安装效率高。拉手表面做了哑光喷塑处理，耐磨性能优异，日常使用中反复摩擦也不会出现掉漆、露底的情况，同时哑光表面不会产生强光反射，避免车间照明环境下的反光对操作人员视线造成干扰。在做设备整体结构设计时，该系列拉手的统一安装高度设计，也能让同一台设备上不同大小的柜门、抽屉保持视觉上的协调性，不会因为拉手尺寸差异导致设备外观杂乱。

　　针对工业场景下的常见使用工况，该拉手的结构设计也做了针对性优化：弯折处采用大圆角过渡，避免应力集中，在承受突发冲击载荷时不会在弯折位置出现断裂；安装脚与握持段的过渡位置做了加强圆弧，即使操作人员斜向拉拽拉手，应力也能均匀分散到整个杆身，不会在安装位置出现断裂。日常维护过程中，该拉手没有复杂的拼接缝隙，表面光滑，擦拭清洁时可以直接用抹布擦除表面的油污、灰尘，不会出现积污死角，适配生产车间、实验室、仓储区域等不同环境下的使用需求。
