立式长轴液下海水输送泵结构设计

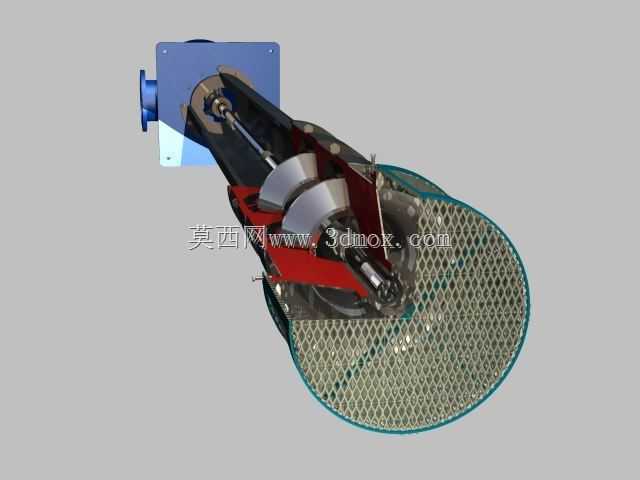

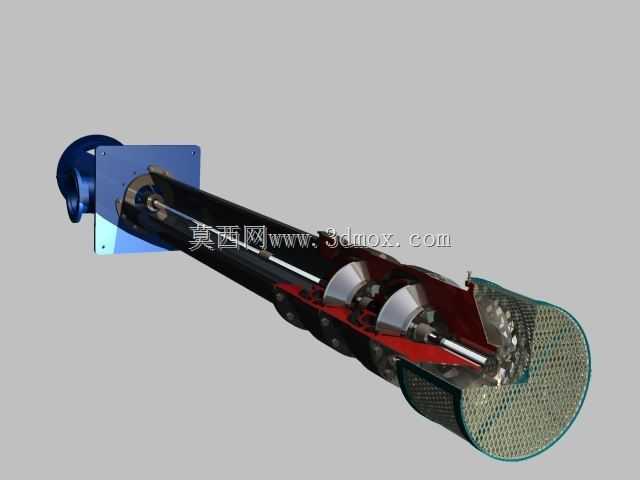

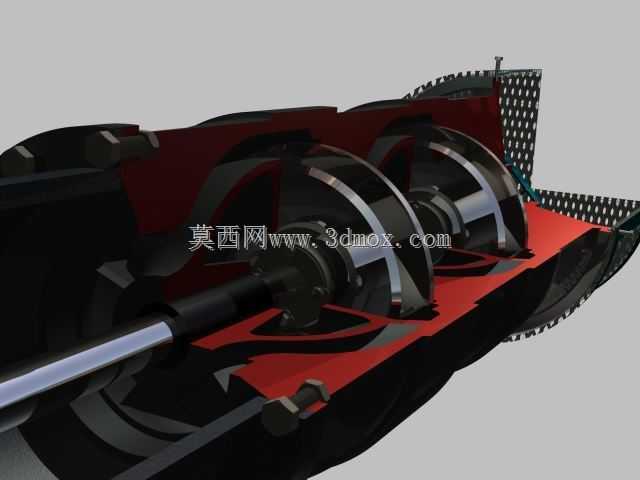

该款立式长轴液下海水泵主要应用于滨海电厂循环取水、海水淡化厂原水提升、船舶压载水输送、沿海工矿企业海水供水、海洋平台工艺输水等场景，可长期浸没于海水环境中完成大流量低扬程的水体输送作业，适配潮间带、岸边取水井、船舱底部等常规卧式泵无法安装的低位取水工况，能够直接从液面以下抽取海水，无需额外配置引水装置，开机即可快速建立输送压力，大幅降低取水环节的前期配套成本。从功能特性来看，该泵采用多级叶轮串联的结构设计，首级叶轮入口配置大过流面积的滤网结构，可拦截海水中的大型漂浮杂物、贝类残体、海藻团块，避免大块杂质进入泵腔打坏叶轮或堵塞流道；长轴传动段设置多道滑动支撑轴承，可抵消长轴高速旋转产生的径向挠度，保障设备在大液下深度工况下运行平稳无异常振动；出口段采用标准法兰连接结构，可直接对接厂区输水管道，安装对位便捷。设计过程中，针对海水强腐蚀的特性，过流部件的流道形态做了圆弧过渡优化，减少海水在流道内的湍流冲击与局部涡流，既降低水力损失提升输送效率，也减少含沙海水对壁面的冲刷磨损；传动长轴采用分段式连接结构，可根据实际取水液面的深度灵活调整轴段长度，适配不同深度的取水井安装需求，无需重新定制整根传动轴；底部滤网采用弧形全包覆设计，在保障足够通流面积的前提下，可从各个方向进水流道，避免单侧进水形成的液面漩涡卷入空气，降低泵组的气蚀风险。从安装边界来看，该泵为立式安装结构，顶部安装板可直接固定在取水井的预埋基础平台上，液下部分垂直伸入液面以下，安装时需保障泵体轴线与基础平面垂直，预留足够的液下插入深度满足最低液位时叶轮的浸没要求，同时在泵体周边预留检修空间，方便后期对轴承、叶轮等易损件进行维护更换；出口法兰的对接位置与安装板的相对尺寸做了标准化设计，可适配多数常规海水取水工程的预留接口尺寸，减少现场改造工作量。整体结构紧凑，占地面积小，相比传统卧式取水泵组，省去了复杂的引水管道与阀门配置，运行可靠性更强，能够长期在高盐、高湿、含沙的海水环境中稳定运行，为各类涉海水输送场景提供稳定的流体输送动力。
