高压侧槽水泵工业流体输送设备结构

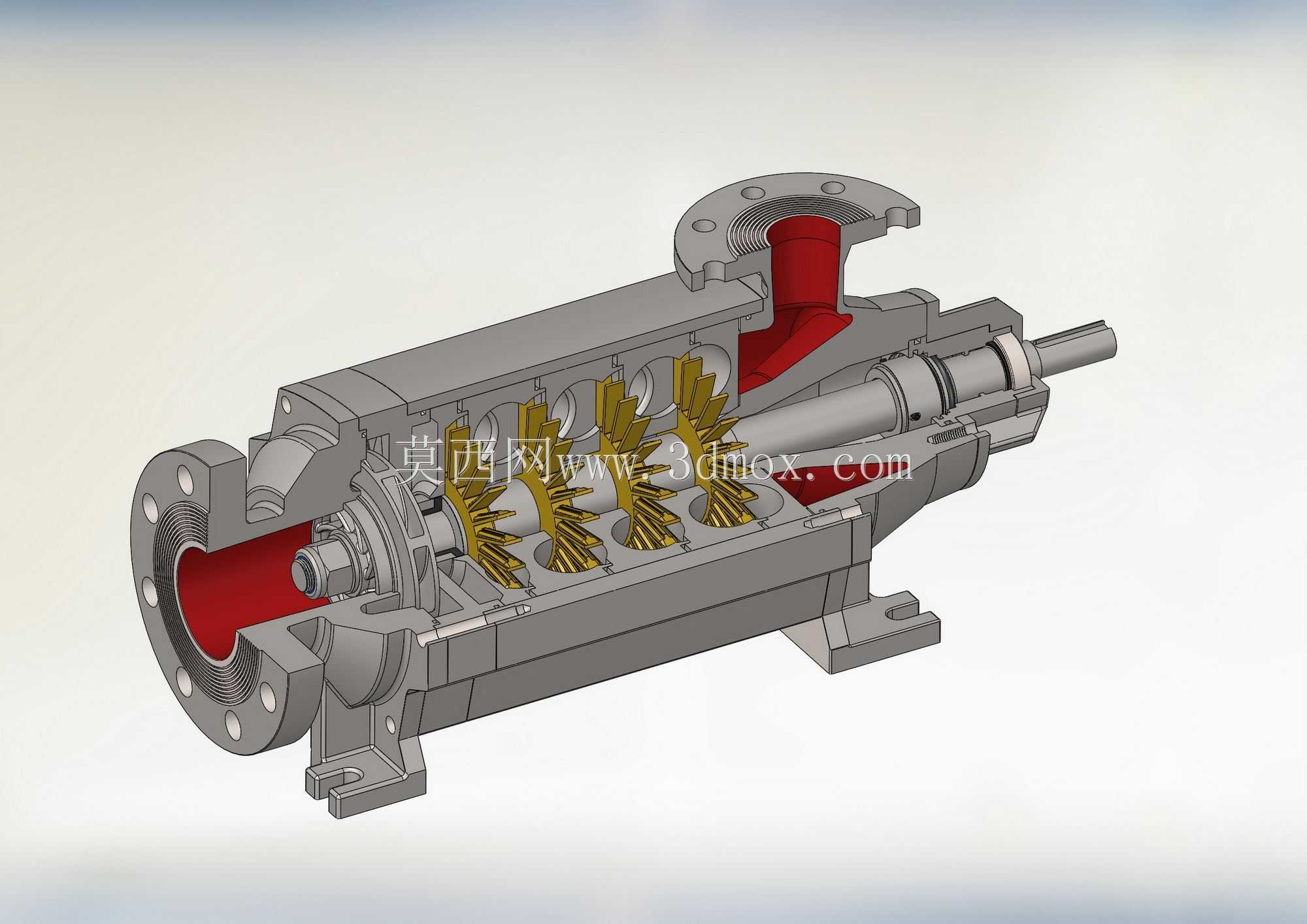

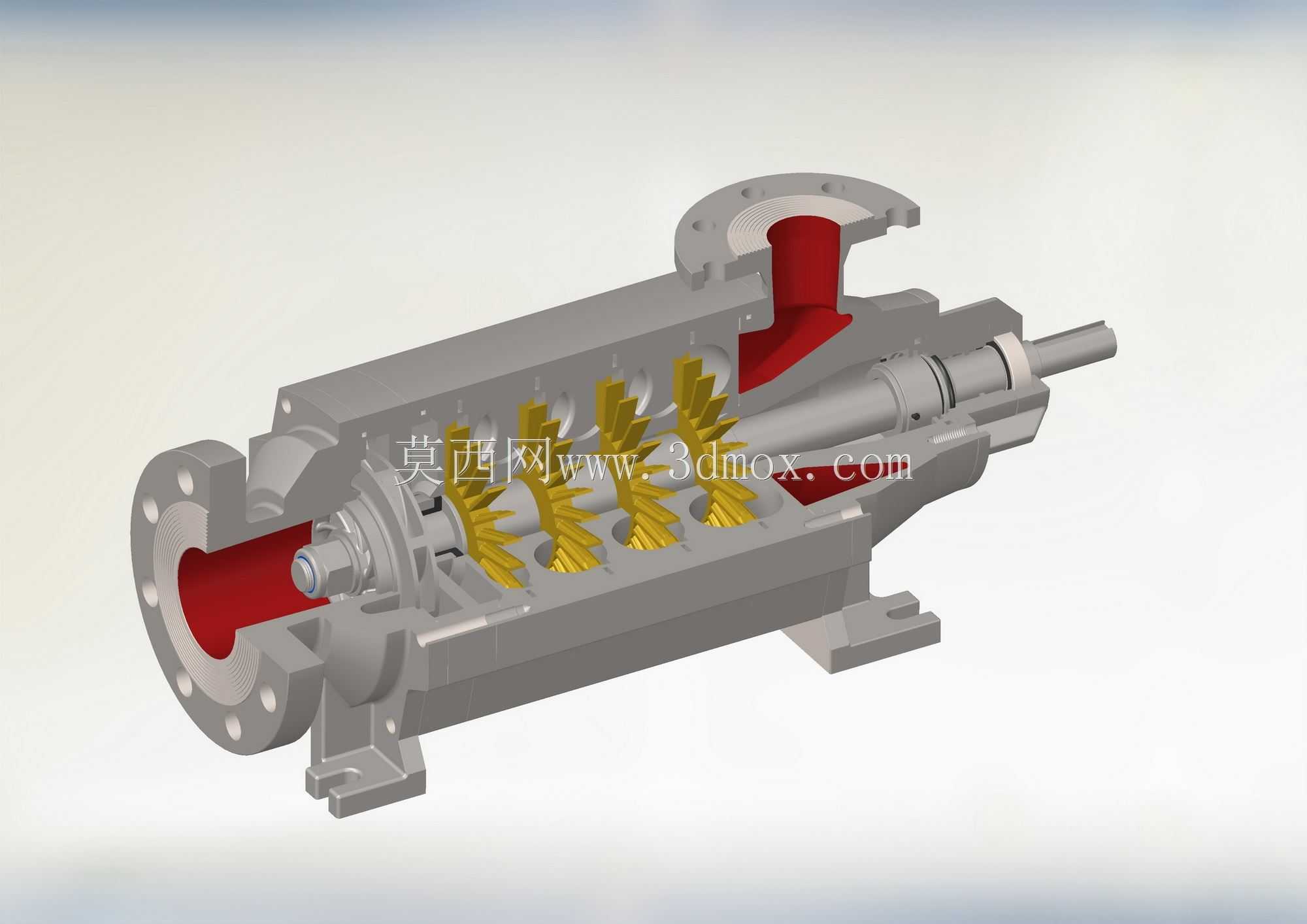

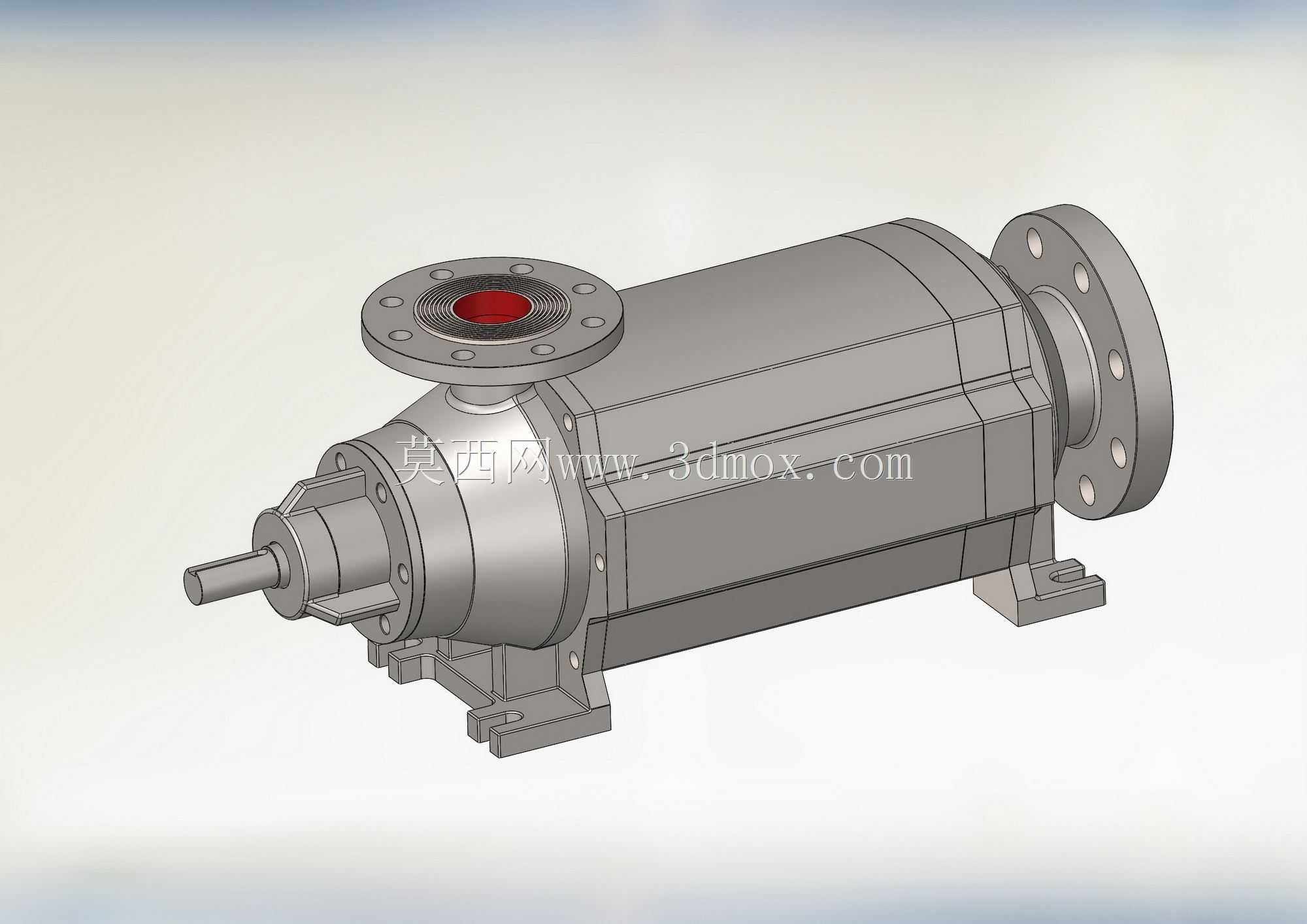

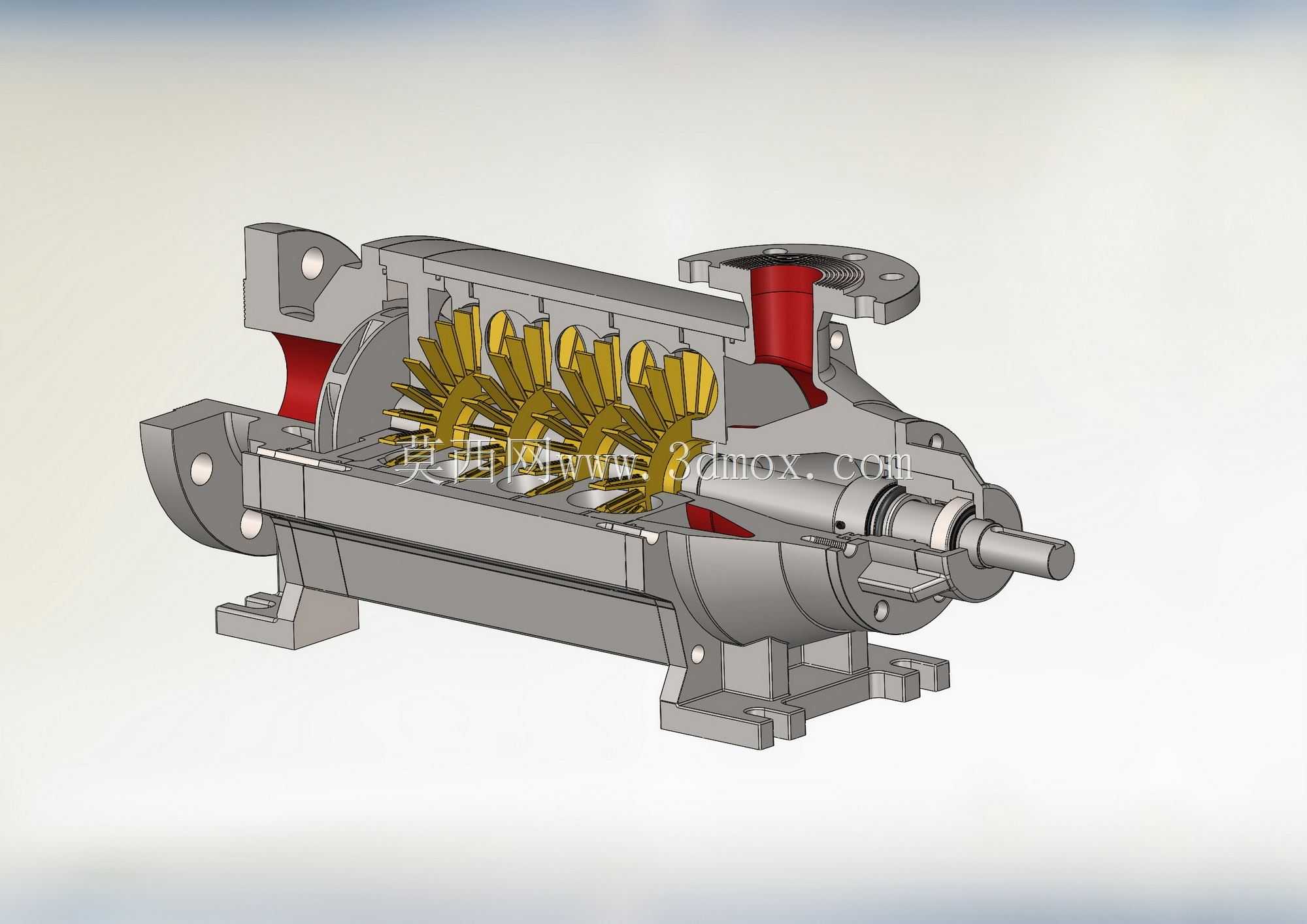

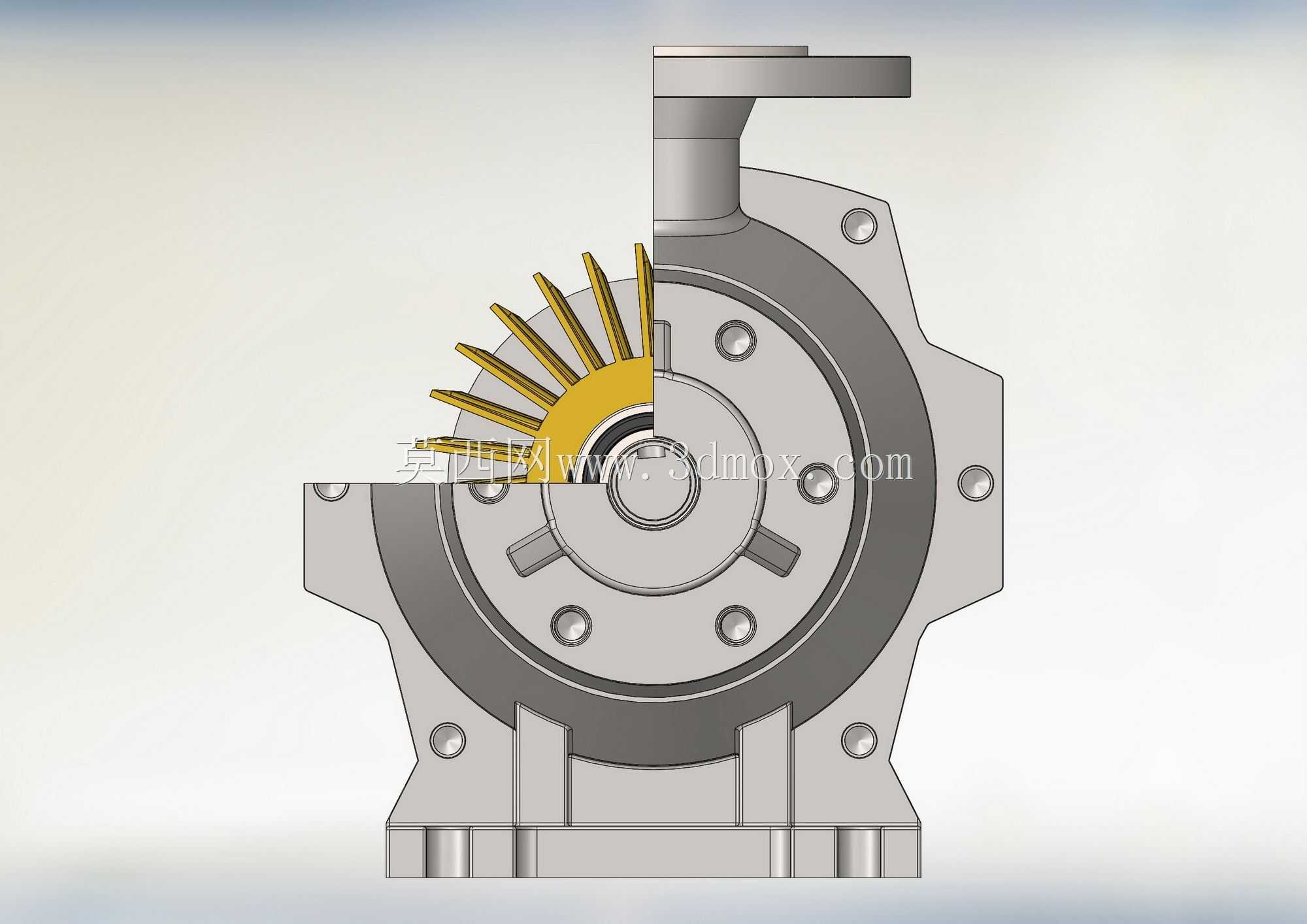

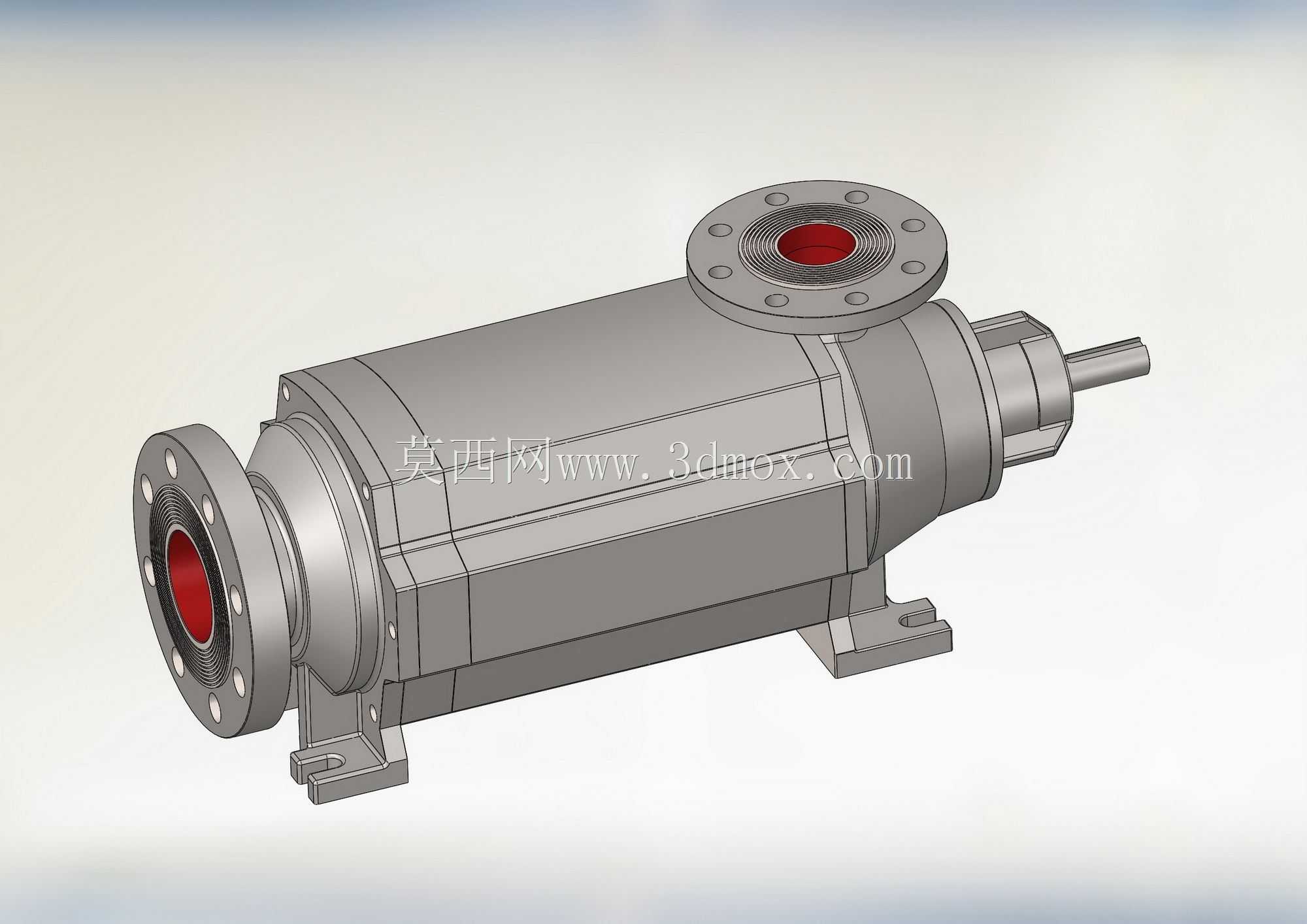

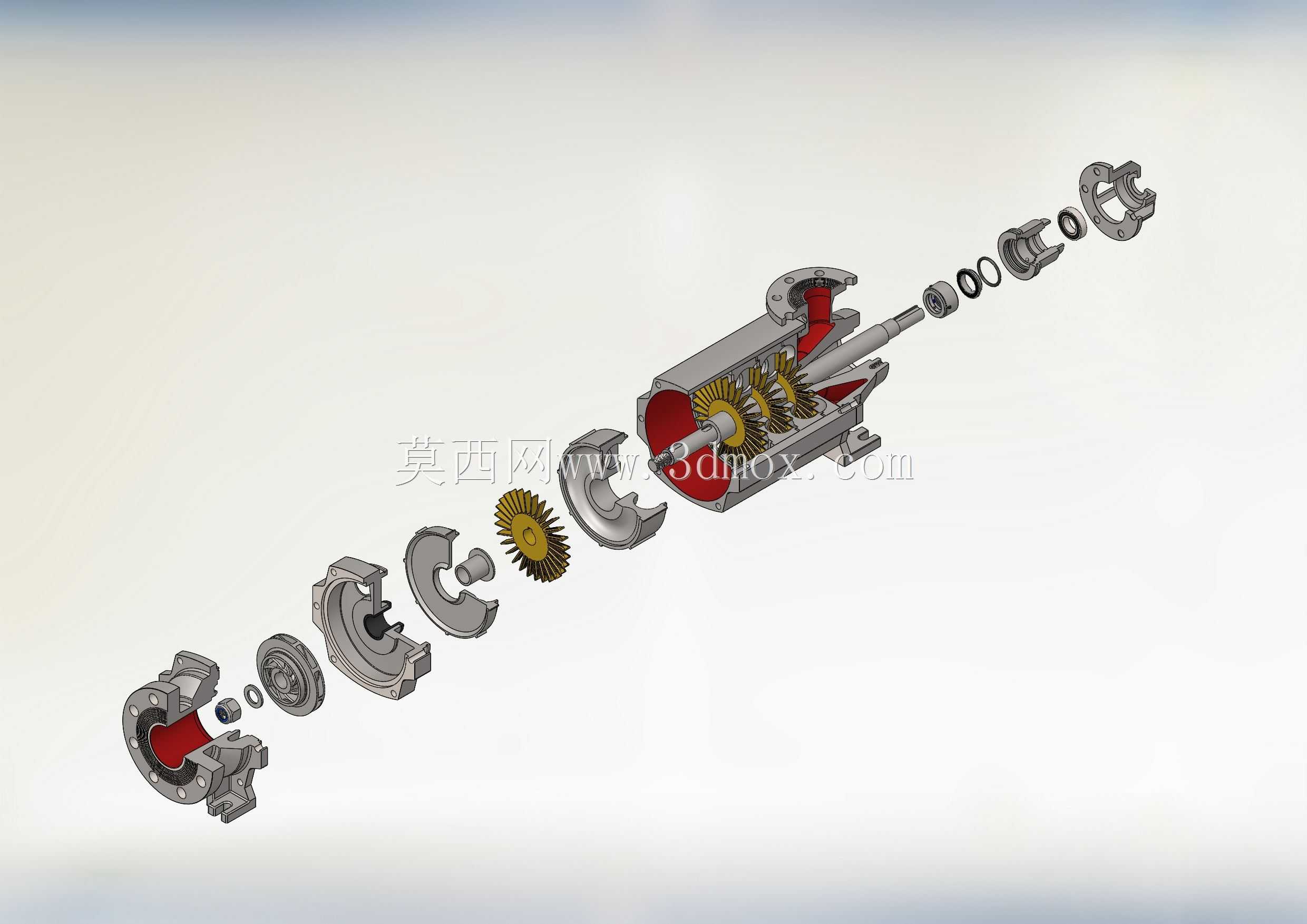

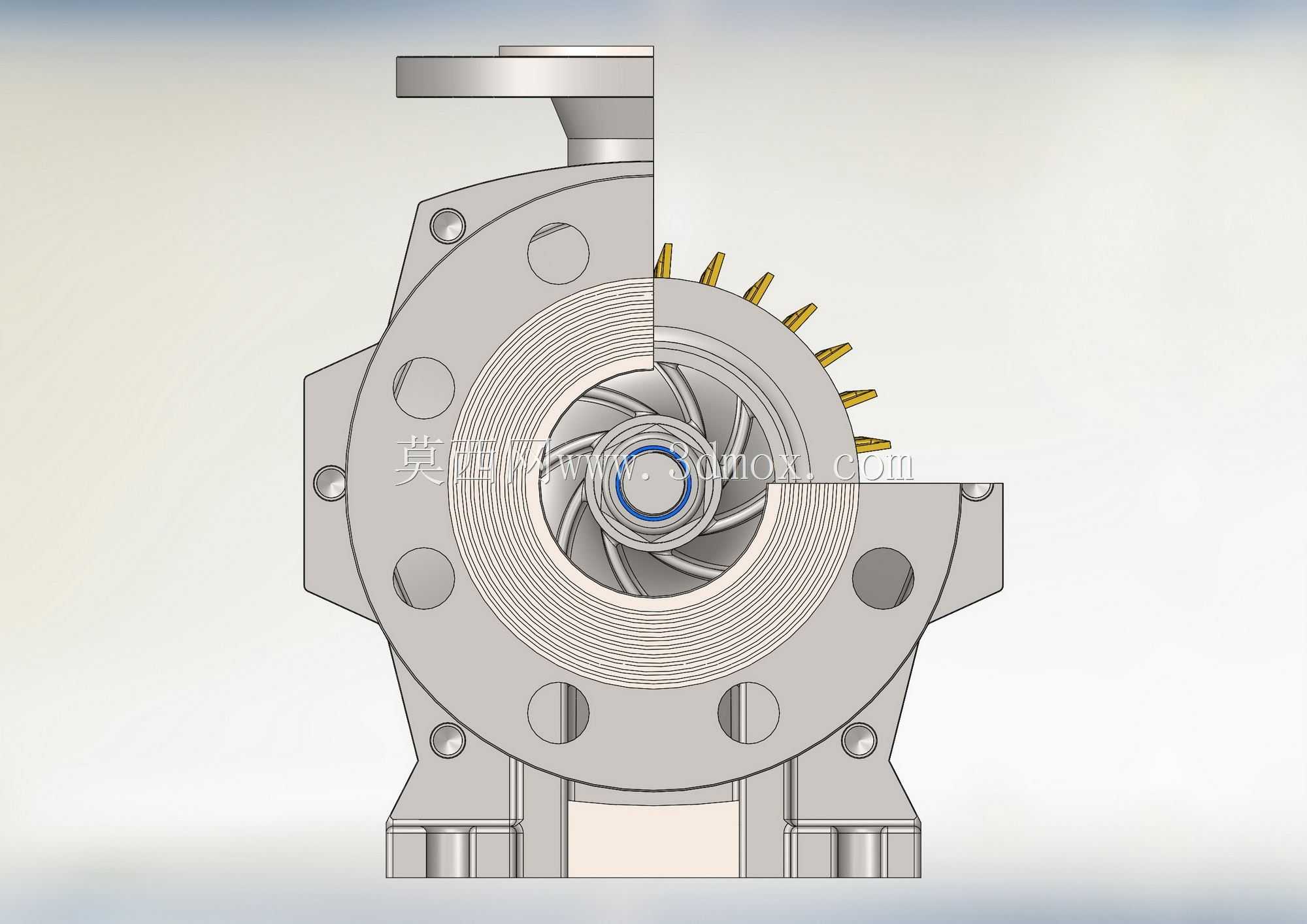

这款高压侧槽水泵属于流体输送领域的容积式叶片泵范畴，主要应用在小流量高扬程的流体输送场景中，常见于化工流程里的高压介质加注、水处理系统的反渗透高压供水、锅炉给水的小流量补压、燃油输送以及需要稳定高压输出的轻工生产管线中，相比普通离心泵，它能在流量较小的工况下维持稳定的高输出压力，不会出现普通离心泵小流量工况下的气蚀、效率骤降问题，适配那些对压力稳定性要求高、输送流量不大的工业生产环节。从实际用途来看，该泵可输送清水、低粘度油品、无固体颗粒的化工介质，依靠侧槽流道内的液体纵向漩涡实现能量传递，在启动阶段不需要提前灌泵引液，具备一定的自吸能力，同时可以处理含有少量气体的介质，不会像普通离心泵那样因进气出现断流故障，适合安装在液位低于泵体安装位的工况场景，减少额外的引液装置投入。在功能特性上，这款侧槽水泵采用两端法兰式进出水口设计，法兰端面带有密封凸台与螺栓安装孔，能够和工业标准管线直接对接，密封性能可靠，可承受较高的管线压力；泵体采用分段式筒形结构，通过长螺栓将各段泵壳拉紧固定，既保证了高压工况下的壳体强度，也方便后期拆解维护流道与叶轮组件；底部带有一体化铸造的安装支脚，支脚预留了螺栓固定孔，可直接固定在混凝土基础或者钢制机架上，运行时的振动传导更小，稳定性更强；轴伸端采用标准圆柱轴输出，可通过联轴器和驱动电机直连，也可通过皮带轮组实现变速传动，适配不同的转速匹配需求。从设计思路来看，这款泵的结构围绕高压工况的可靠性展开，壳体采用加厚的铸造结构，流道经过平滑过渡处理，减少介质在流道内的阻力损失，进出口采用对称式的法兰布局，既方便管线排布，也能平衡泵体内部的介质压力，降低轴承部位的径向载荷；轴承部位设置在泵体两端，支撑跨度经过优化，可承受叶轮运转时的径向力与轴向力，延长轴承的使用寿命；轴封位置预留了标准的密封安装腔，可根据输送介质的特性选配机械密封或者填料密封，适配不同腐蚀性、温度的介质输送需求。在外形尺寸与安装边界上，该泵整体为卧式长筒结构，轴向长度适配常规的工业泵安装空间，进出水口的法兰中心高、支脚的安装孔间距都符合通用工业泵的安装尺寸规范，替换同参数的老旧侧槽泵时不需要重新改造基础与管线，安装适配性强；泵体的最大外径控制在合理范围内，周边预留足够的操作空间即可完成日常的维护、密封更换作业，不需要额外预留过大的检修场地，适合在紧凑的工业车间、设备撬装块内安装使用。
