5.7英寸嵌入式工业显示面板结构设计

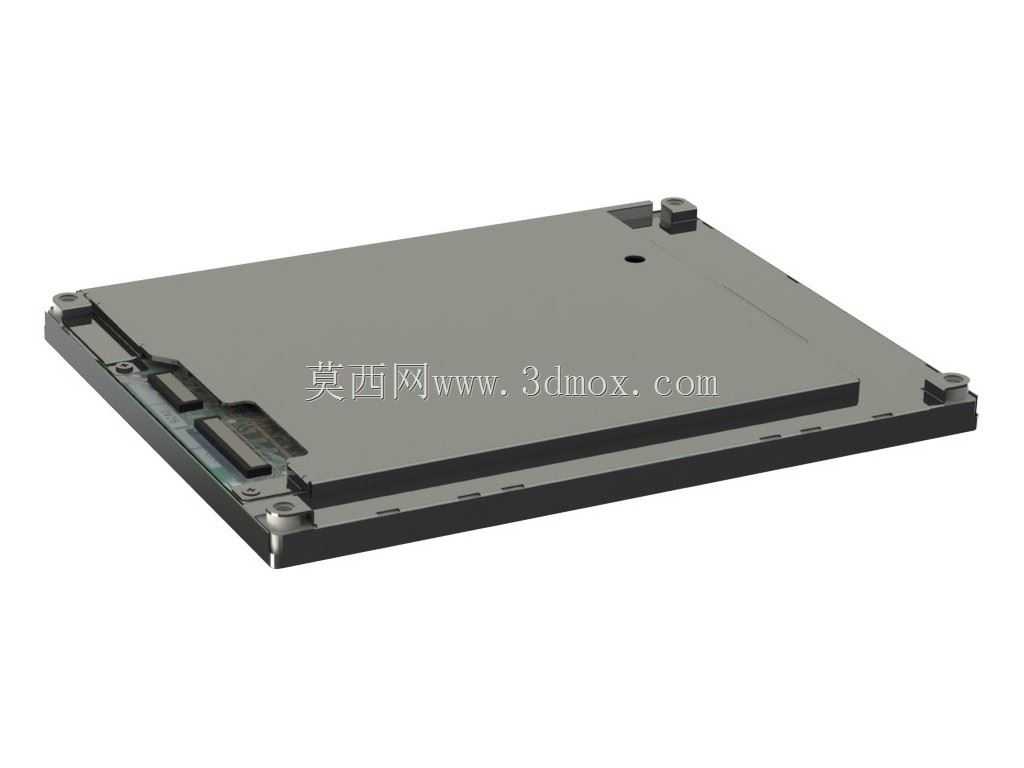

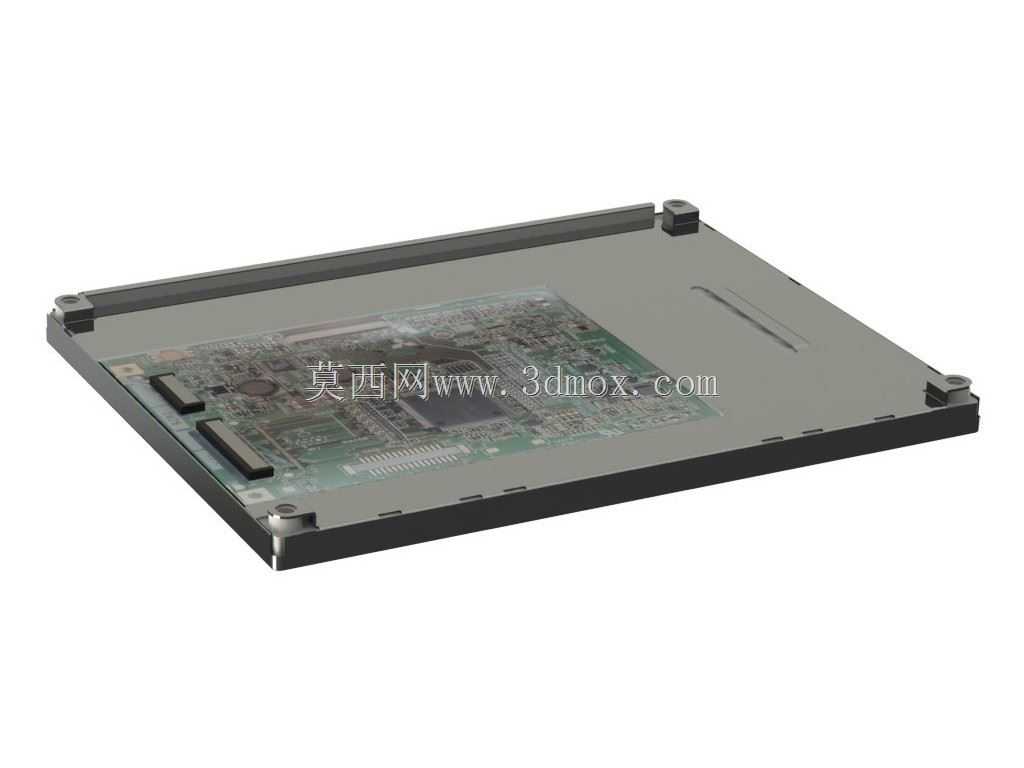

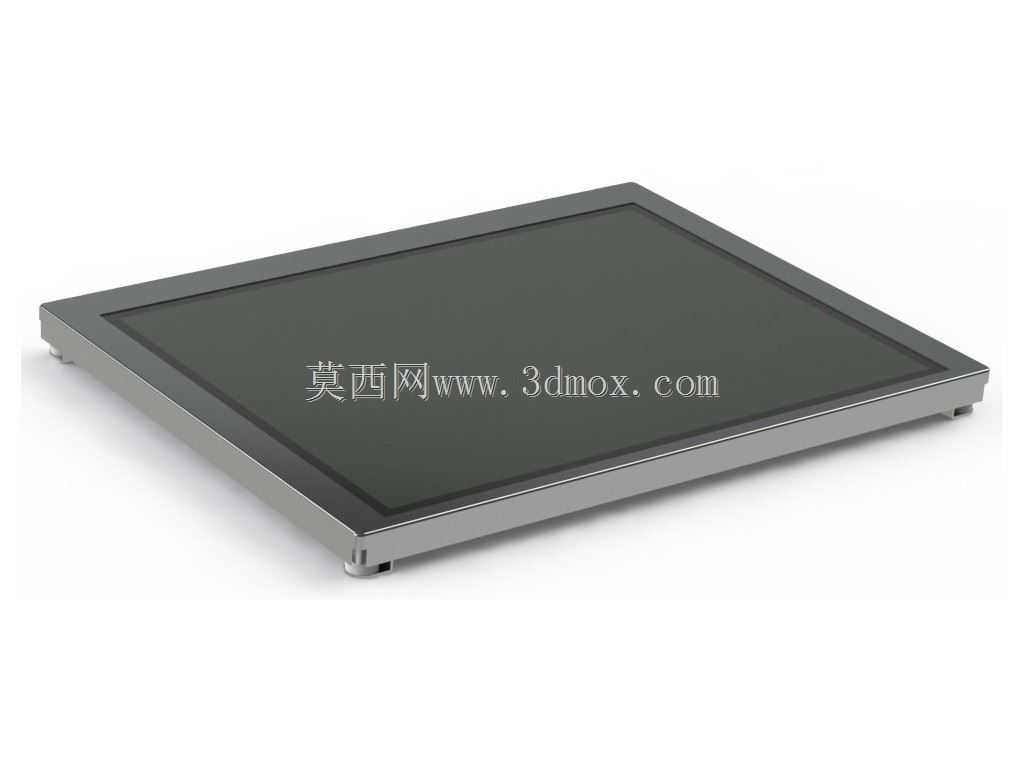

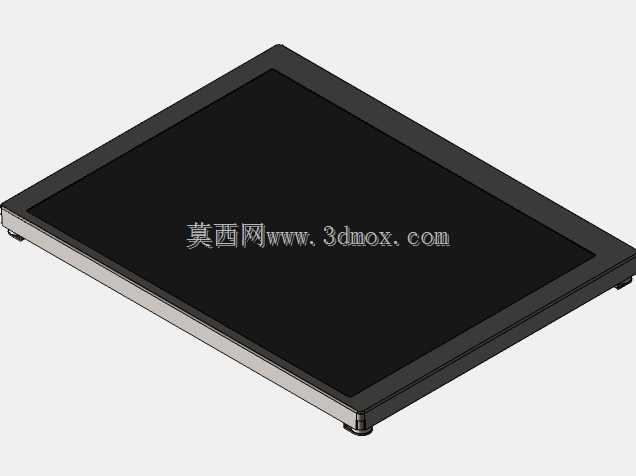

这款5.7英寸显示单元的结构设计，主要面向工业控制终端、小型嵌入式设备、便携检测仪器这类对安装空间有严格限制的应用场景，在工业现场的操作台内嵌、设备操作面板集成、小型监控工位显示等场景中，能够在紧凑的安装空间内提供清晰的视觉输出，适配各类需要本地状态显示、参数交互的工业设备配套需求。作为设备与人交互的核心视觉载体，该显示单元承担着设备运行参数展示、操作指令反馈、状态告警提示、实时数据可视化呈现的核心作用，操作人员可通过屏幕直观获取设备的运行转速、温度、压力、工序进度等关键信息，也可配合触控层完成参数设置、模式切换等交互操作，是小型工业设备实现人机信息传递的关键部件。在功能特性的设计考量上，该结构采用窄边框一体化金属外框设计，外框边缘做了微小的倒角处理，既避免安装过程中锐边划伤操作人员，也能在嵌入安装时与设备面板贴合更紧密，减少缝隙积灰的可能；屏幕区域略低于外框平面0.3mm左右，形成天然的防护台阶，可避免日常擦拭、操作过程中硬物直接刮擦屏幕表面，提升日常使用的耐用性；底部预留的安装固定位，适配常见的卡扣式与螺丝锁付两种安装方式，能够兼容不同厚度的设备面板安装需求，无需额外定制转接结构即可完成装配。设计过程中优先考虑了工业场景的安装适配性，整体外轮廓采用规整的矩形设计，无突出的外置结构，所有连接接口均布置在屏幕背部的下沉区域，不会占用侧边与正面的安装空间，嵌入安装时可完全贴合设备面板的开孔，正面无外露的固定螺丝，整体视觉整洁统一；外框采用轻量化的金属材质，在保证结构强度的同时控制整体重量，避免长时间安装后因自重导致的面板变形、固定松动问题。在尺寸与安装边界的设计上，该显示单元的整体外廓尺寸适配标准5.7英寸屏幕的通用安装开孔，安装时仅需在设备面板上开出对应尺寸的矩形开孔，将显示单元从正面嵌入后，通过背部的固定卡扣或锁片即可完成紧固，安装完成后正面突出设备面板的厚度不足5mm，不会额外占用操作空间，也不会因突出结构造成操作人员的磕碰；背部的走线空间预留充足，屏幕排线、供电线路均可在背部区域完成规整排布，不会与设备内部的其他元器件产生干涉，适配各类紧凑结构的工业设备内部布局，能够在有限的设备内部空间中完成装配，无需为显示单元额外预留过多的冗余空间。
