重载方形安装板定向工业脚轮结构设计

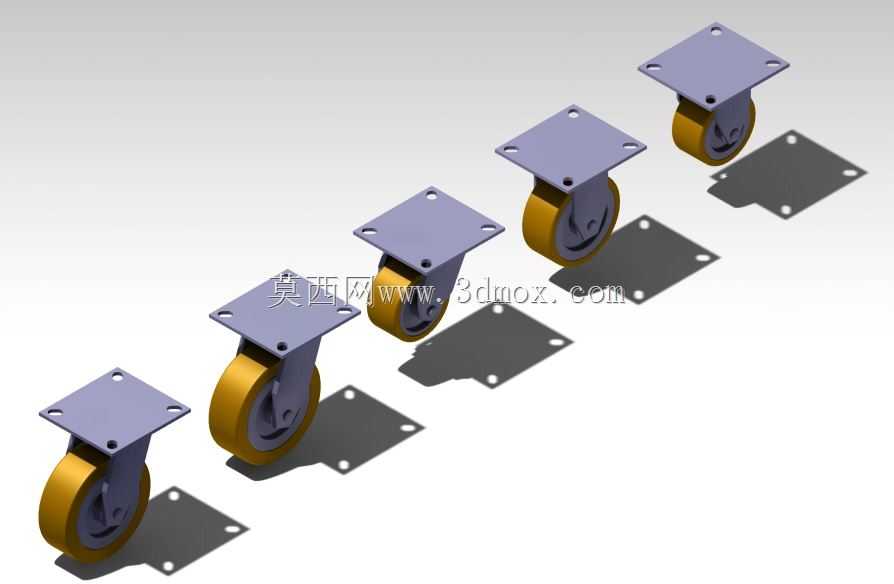

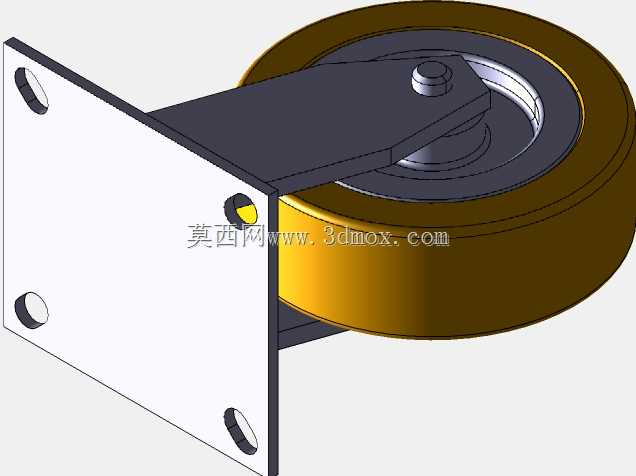

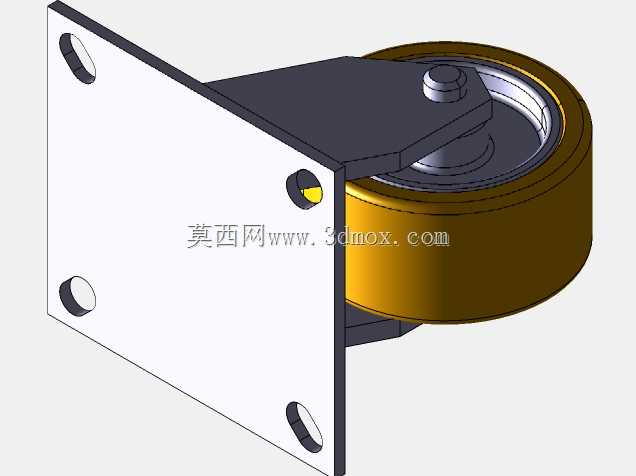

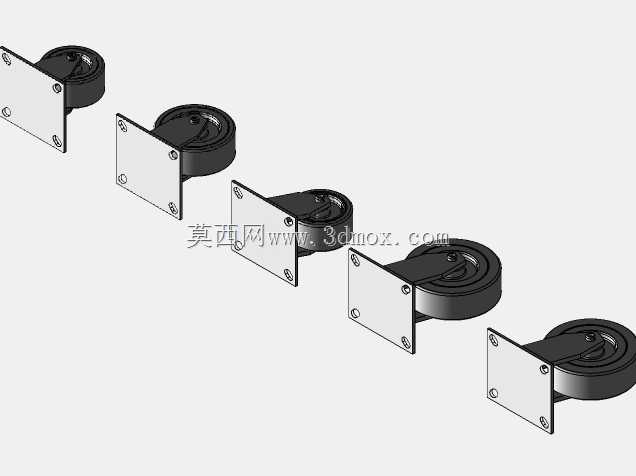

本次设计的重载定向脚轮，主要面向工业生产场景下的重型设备移位、工装平台转运、仓储货架移动、生产线工位器具输送等核心应用场景，是各类需要频繁移位或固定停靠的工业载具、设备本体的核心行走支撑部件，能够在车间环氧地坪、硬化水泥地面、工业PVC地板等多种常见工业地面环境下稳定工作，适配绝大多数室内工业场景的移动支撑需求。从实际用途来看，该款脚轮采用定向行走结构设计，区别于万向转向脚轮，定向结构能够保证载具沿直线行进时的轨迹稳定性，避免行进过程中出现不必要的方向偏移，尤其适合长距离直线转运的重型工装、重型货架、固定式生产线辅助平台使用，搭配同规格万向脚轮组合使用时，可同时兼顾转向灵活性与直线行进的稳定性，避免全万向轮配置下容易出现的行进方向跑偏、停靠时易滑移的问题。在功能特性设计上，该款脚轮采用单轮缘高耐磨聚氨酯轮面搭配金属轮芯结构，轮面材质具备邵氏85A左右的适中硬度，既能够保证足够的承载能力，又可以有效降低滚动过程中的噪音，同时不会对工业地坪造成压痕或划伤，适配多数工厂对地面保护的使用要求；轮体内部采用密封式滚珠轴承结构，转动阻力小，即使在满载状态下也能够轻松推动，密封结构可有效阻挡车间内的粉尘、切削液、金属碎屑进入轴承内部，大幅延长脚轮的使用寿命，减少日常维护频次。安装结构采用方形顶部安装板设计，安装板上预留四个对称分布的螺栓安装孔，安装时可直接通过螺栓将脚轮固定在设备底部的安装平面上，连接强度高，承载时受力均匀，不会出现单点受力过大导致的安装板变形、连接失效问题；安装板与轮架采用一体化焊接钢结构，轮架部分做了加厚处理，能够承受大吨位载荷下的冲击载荷，避免设备经过地面接缝、小障碍物时出现轮架变形、断裂的问题。设计过程中重点考量了安装边界与尺寸适配性，方形安装板的孔位间距参考了主流工业脚轮的通用安装尺寸，能够直接替换市面上同规格的标准重载脚轮，无需对现有设备的安装结构做额外改造；轮体直径与安装高度做了匹配设计，保证安装后设备底部距离地面的高度符合工业设备的通用安全间隙要求，既不会因为离地间隙过小导致设备底部剐蹭地面凸起，也不会因为离地间隙过大导致设备整体重心过高，影响停靠与移动时的稳定性。整体结构没有多余的冗余设计，所有受力部位都做了对应的加强处理，在保证足够承载能力的前提下尽可能控制了自身重量，降低安装时的操作难度，同时外露的金属部件都做了防锈喷涂处理，能够适应车间内存在少量油污、潮气的工作环境，长期使用不会出现大面积锈蚀影响结构强度与外观。
