铸造设备用冲洗阀结构设计方案

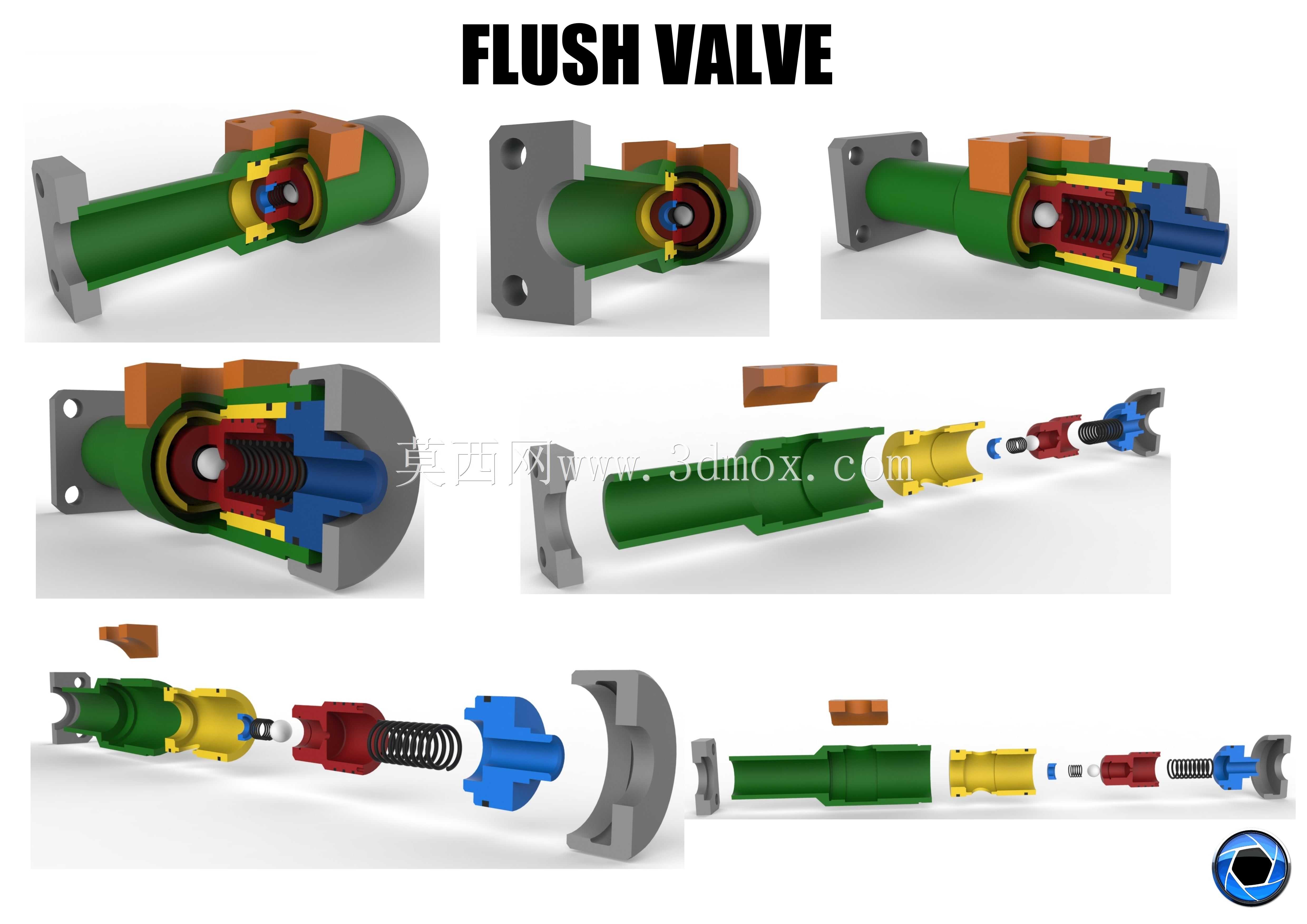

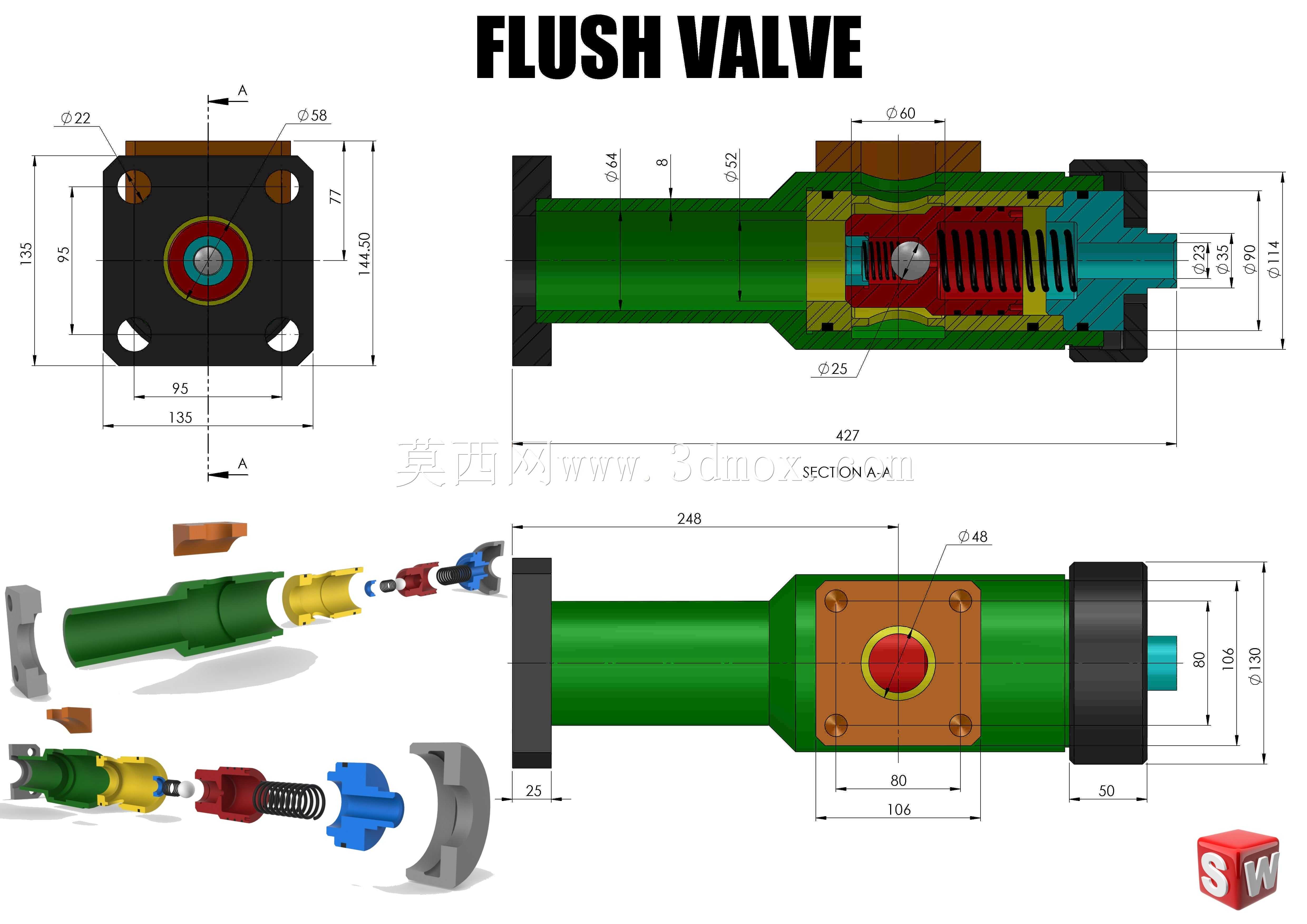

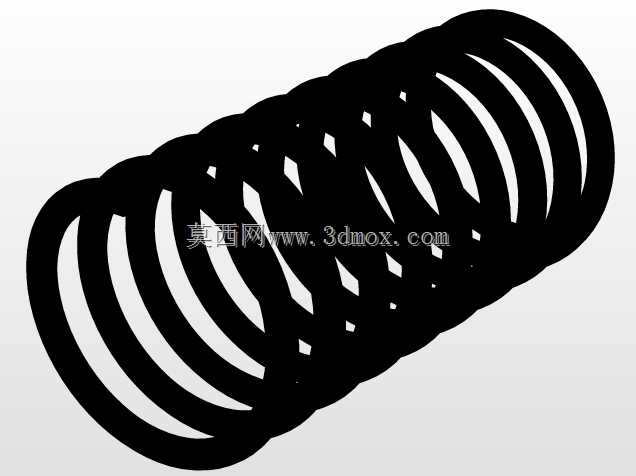

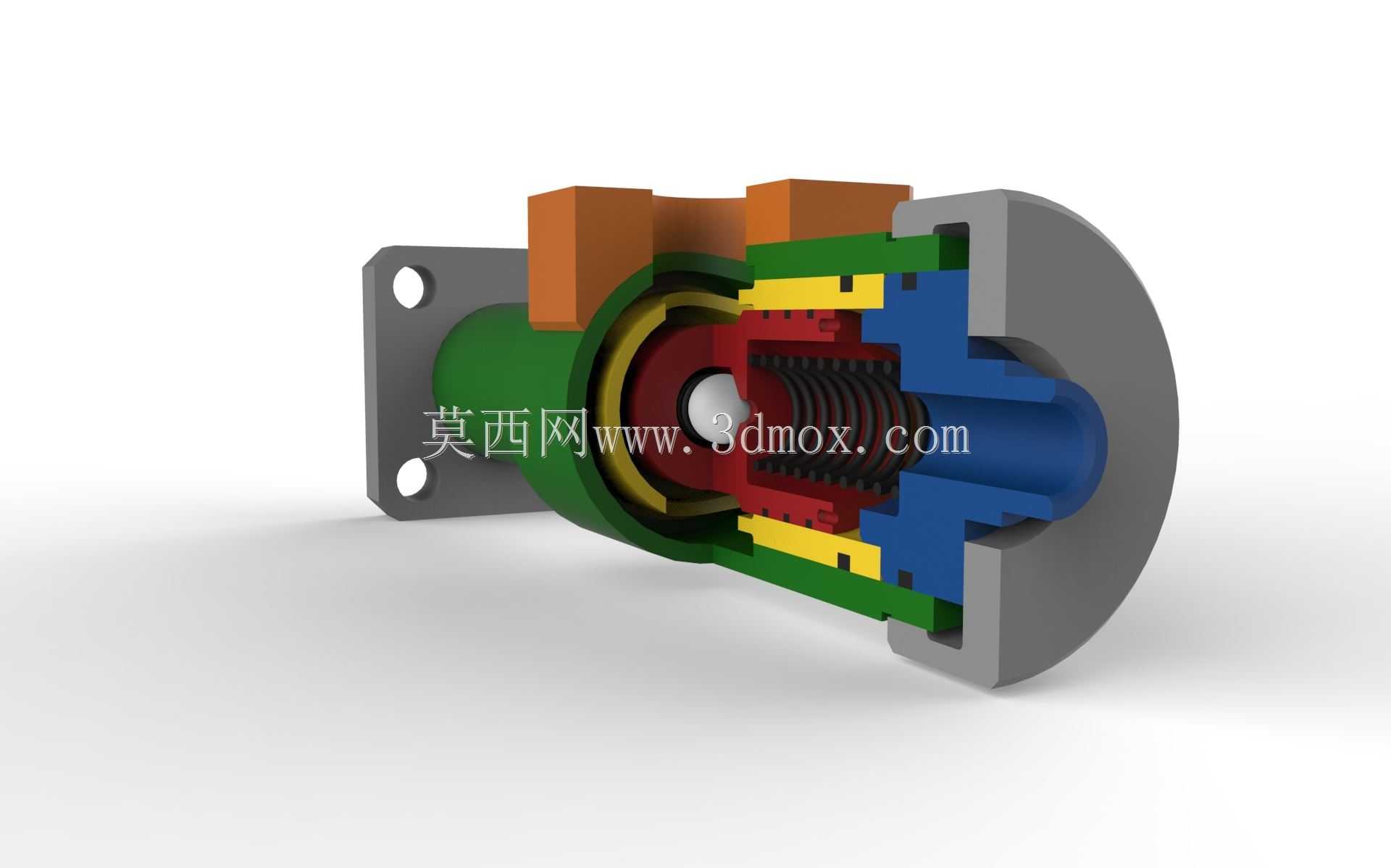

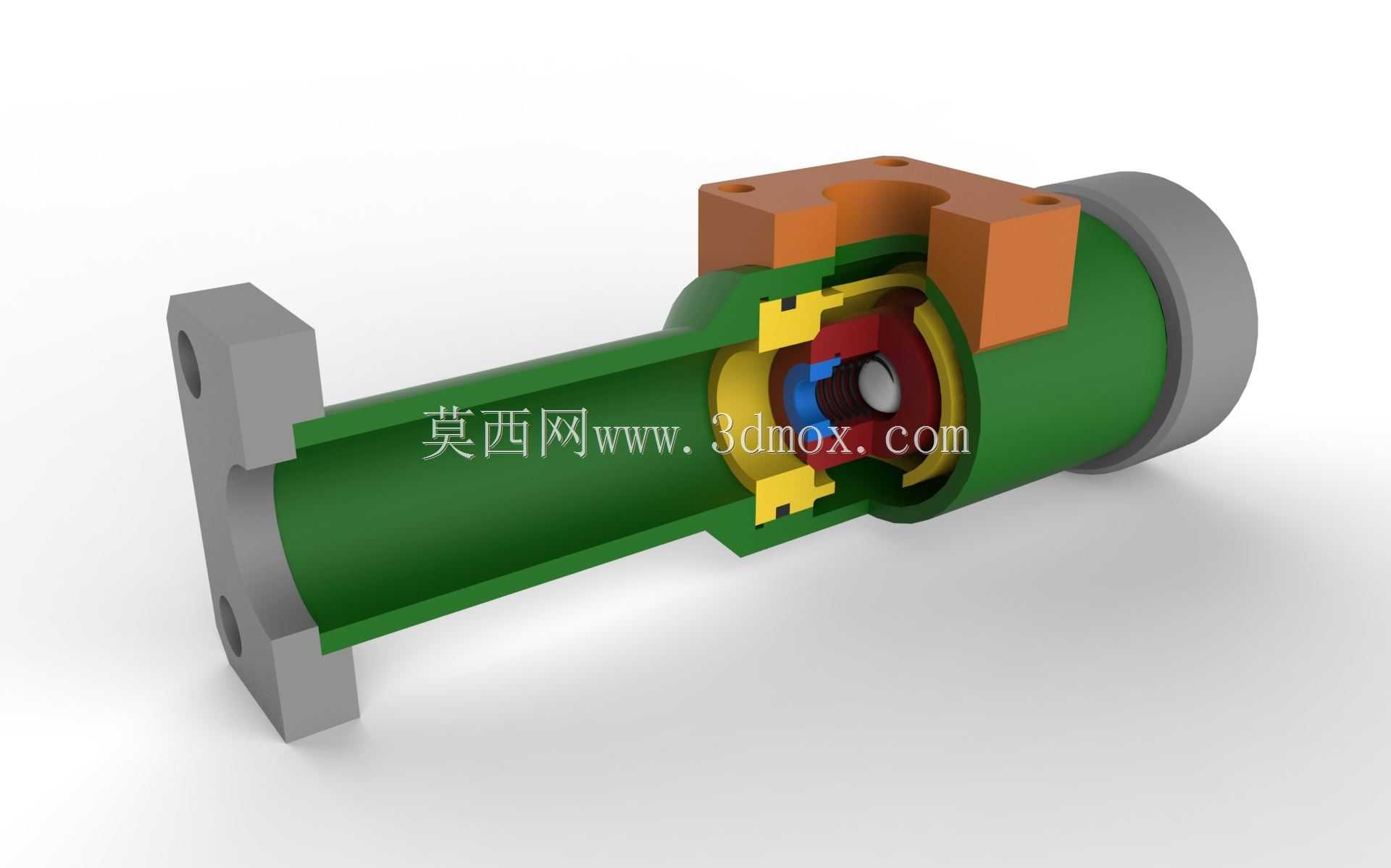

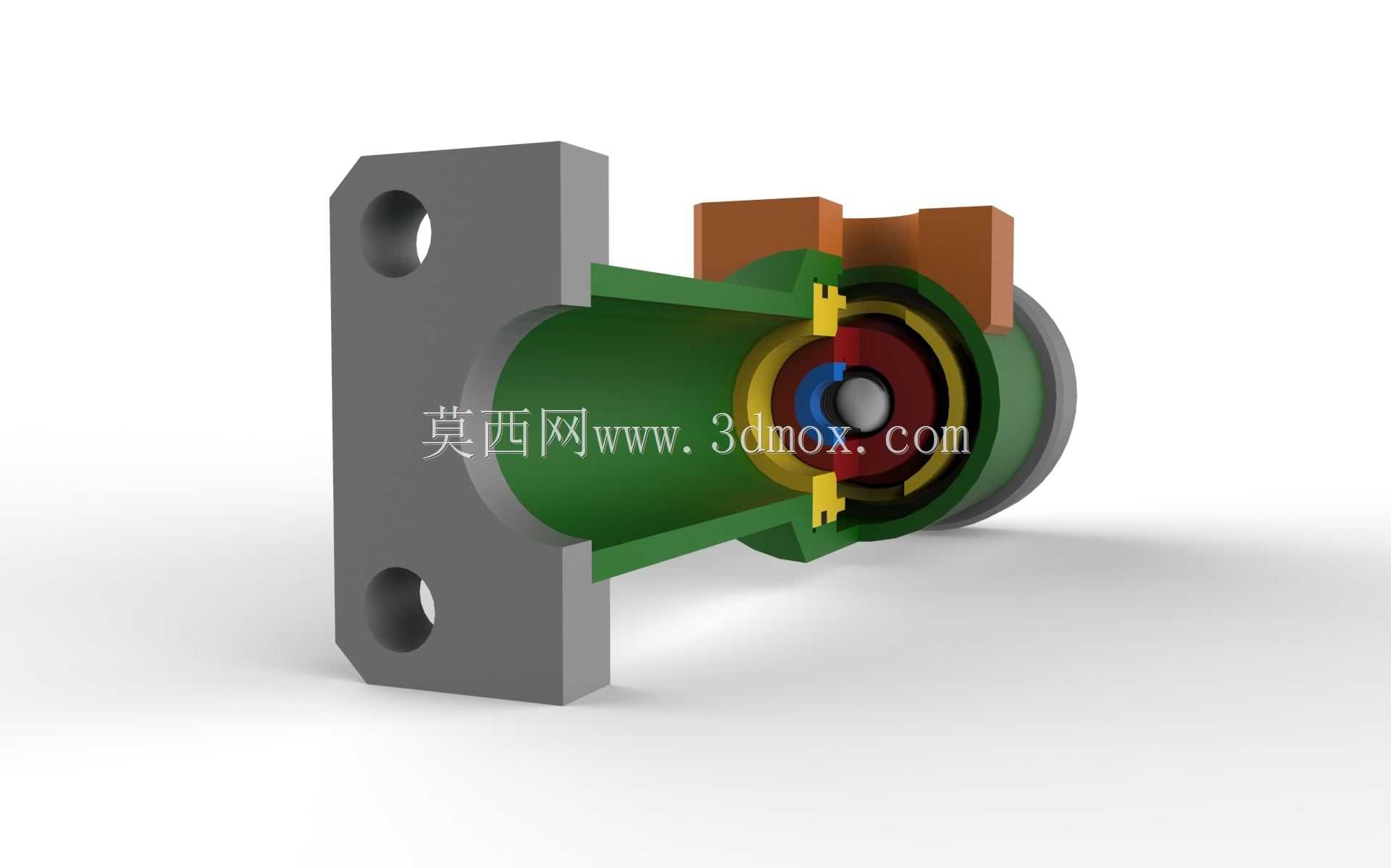

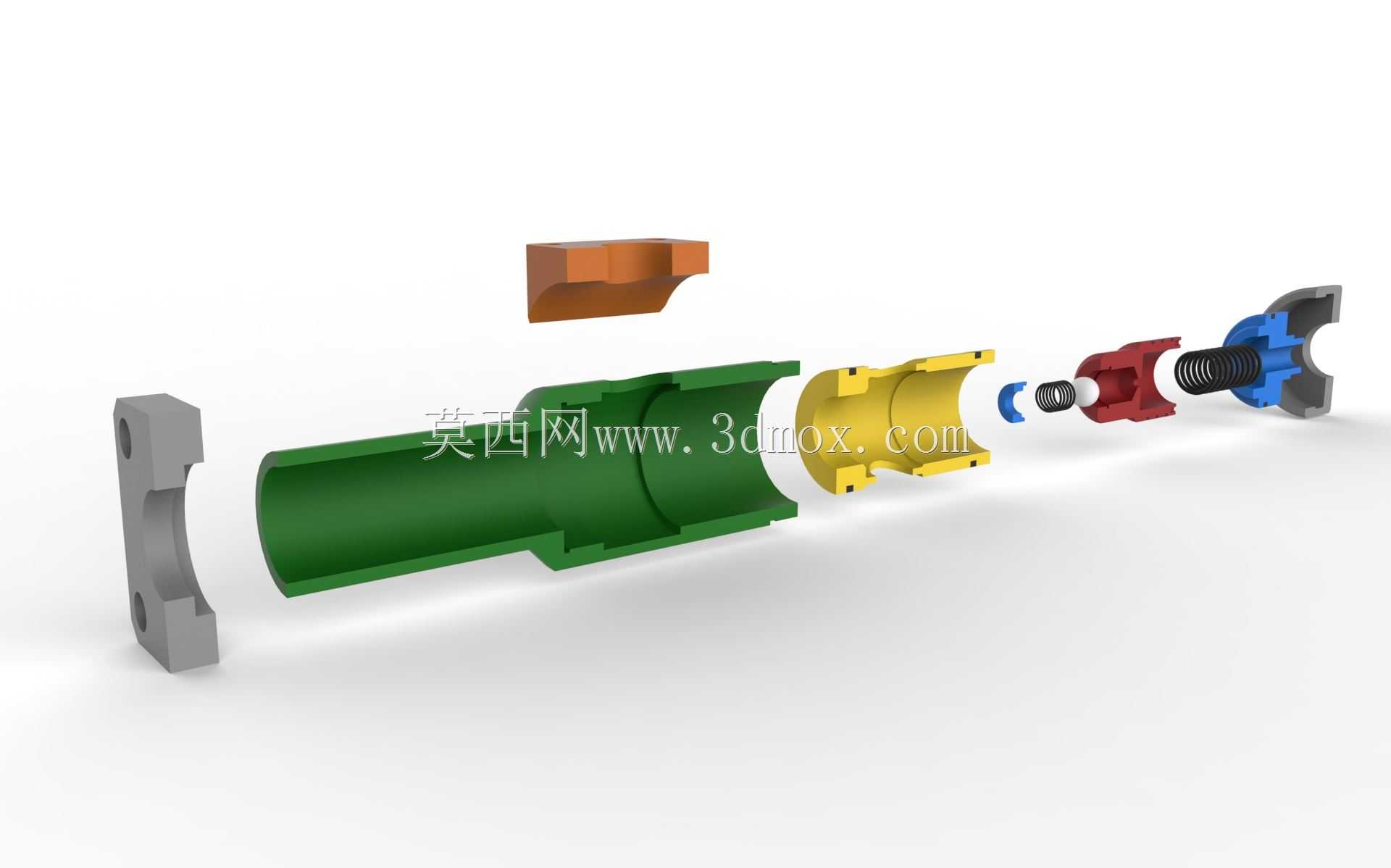

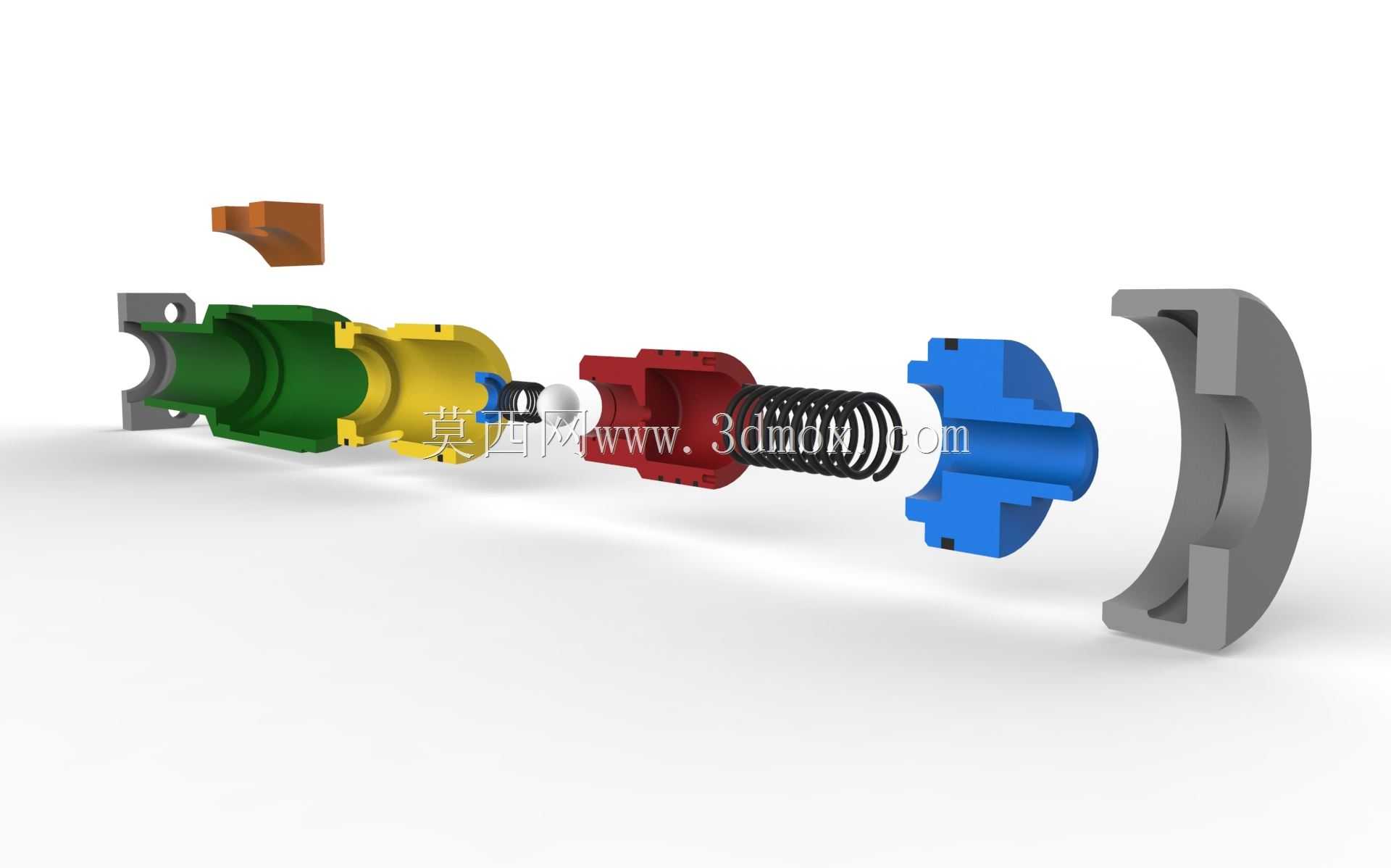

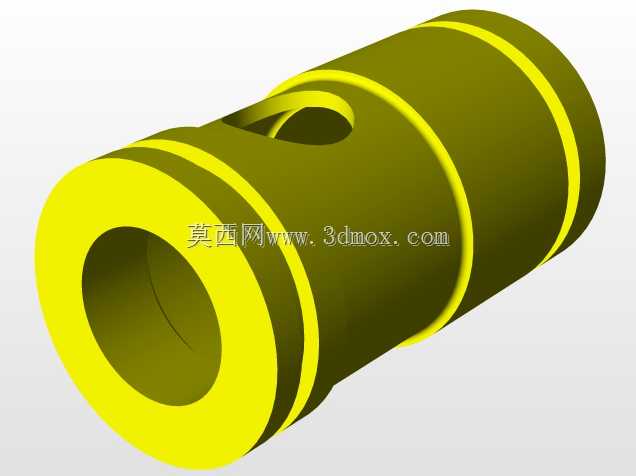

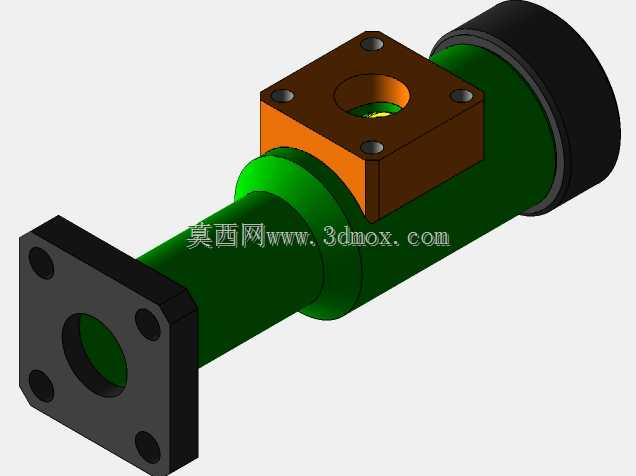

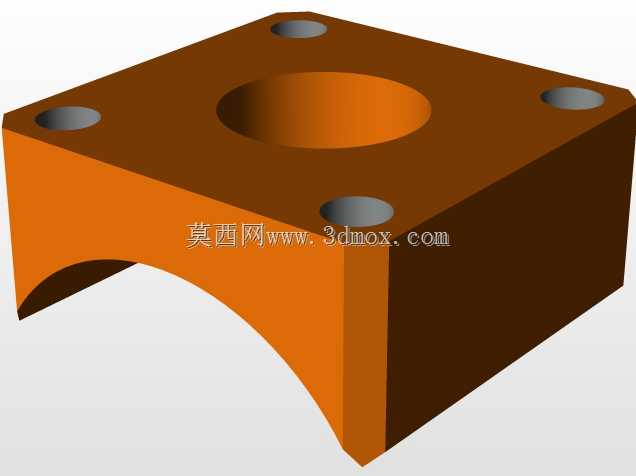

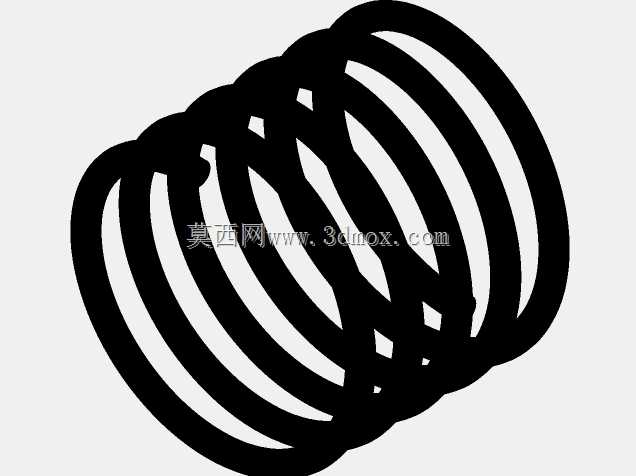

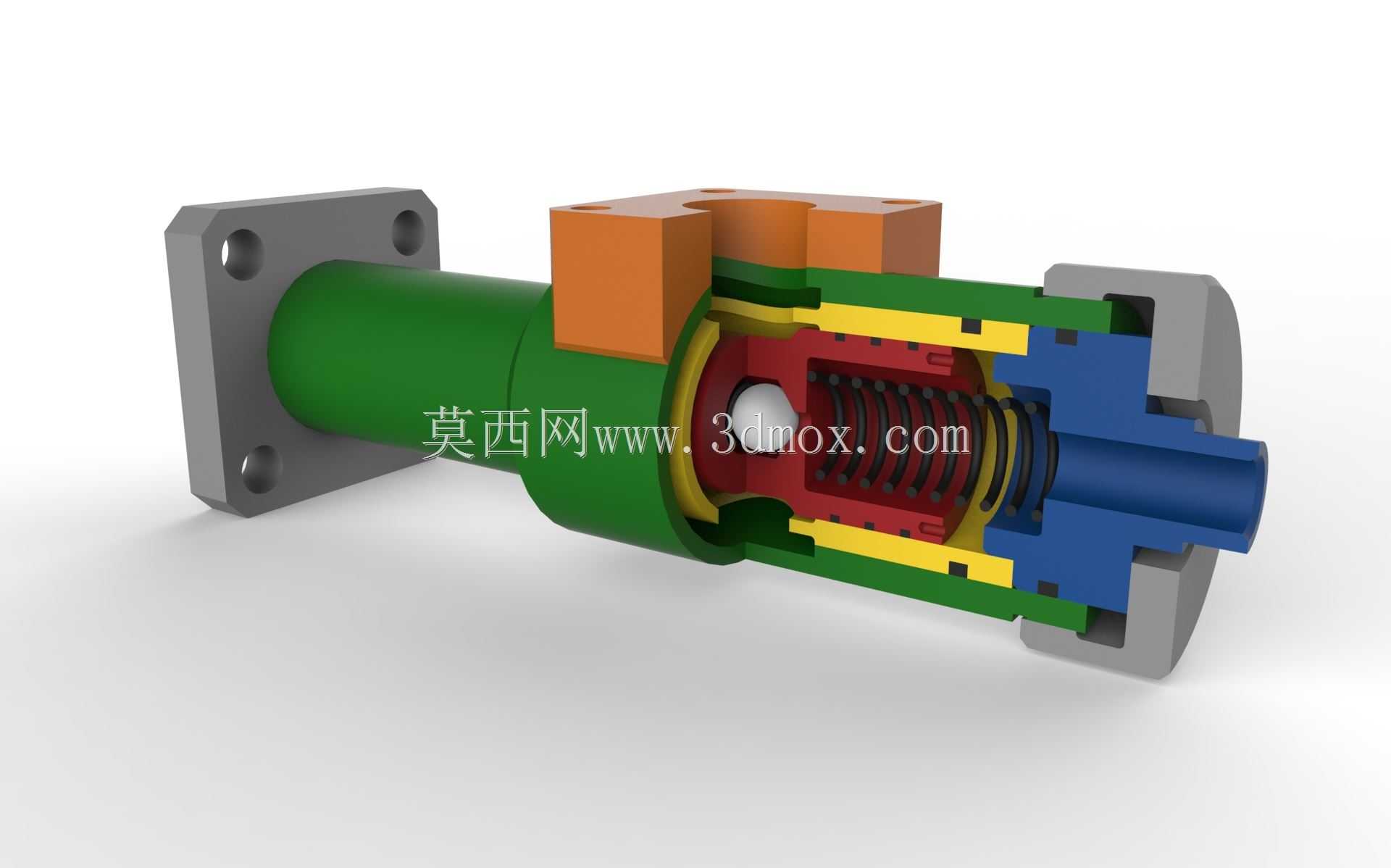

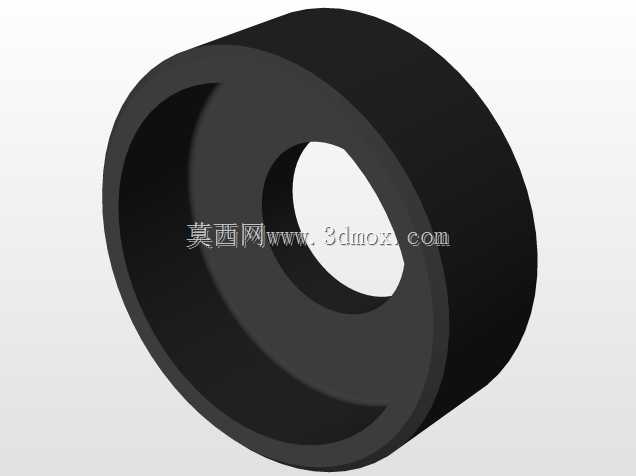

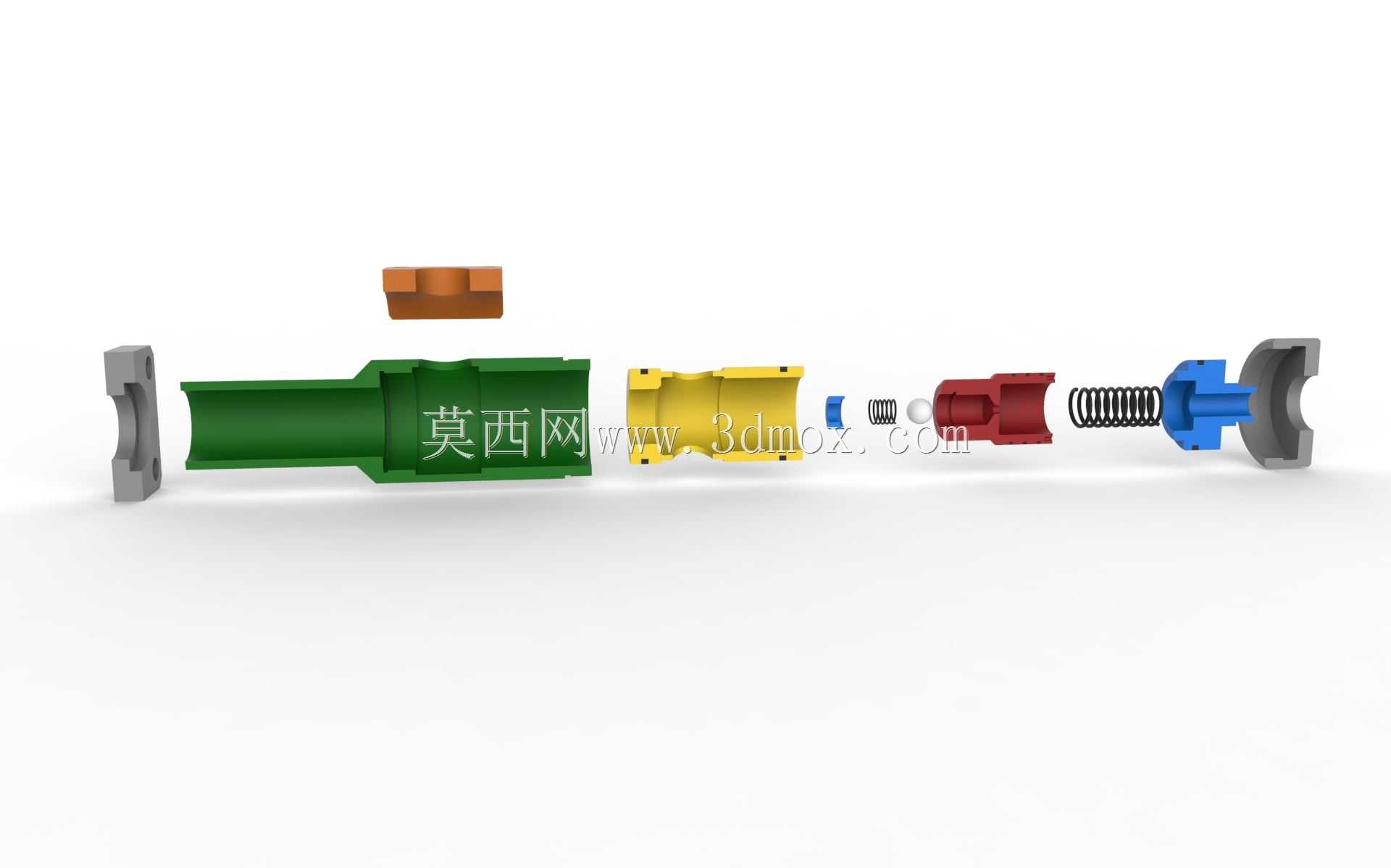

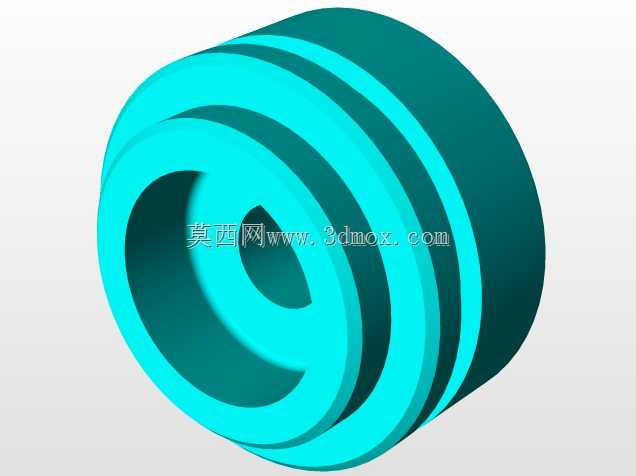

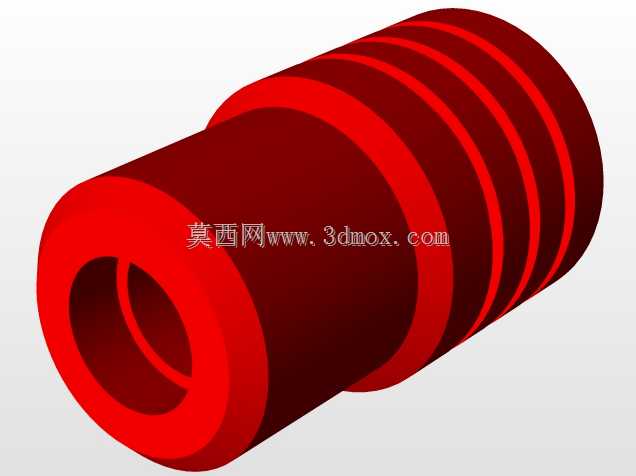

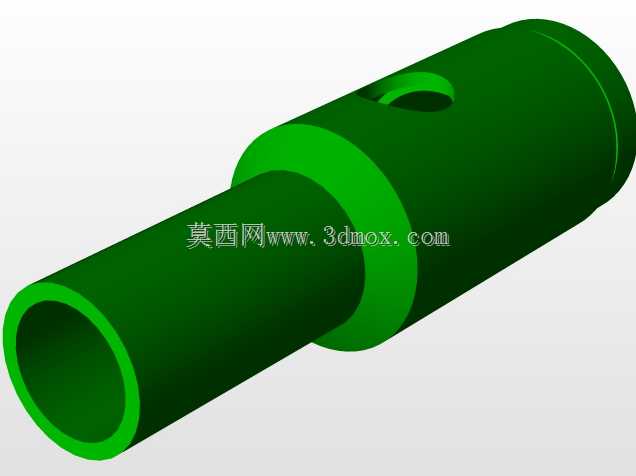

该冲洗阀主要应用于铸造生产场景的流体管路系统中，承担管路介质通断控制、管路冲洗作业的核心功能，适配铸造生产环节中冷却管路、工艺介质输送管路的工况需求，可在管路维护、介质切换、开机前管路清洁等场景下完成通路控制，避免管路内残留杂质、淤积介质影响后续生产作业的稳定性。从功能特性来看，该阀采用内置弹簧复位的阀芯结构，依靠介质压力与弹簧弹力的平衡实现通路的自动启闭控制，阀芯与阀体之间设置多道密封结构，可有效避免介质渗漏问题，适配铸造车间多粉尘、介质含少量颗粒杂质的使用环境，结构耐用性较强，可承受常规工况下的介质压力波动，满足铸造设备连续生产的使用要求。在设计思路上，该阀采用轴向直通式的主体结构，整体沿管路轴向布置，尽可能降低介质流通时的阻力损失，减少介质在阀腔内的淤积残留；阀体采用分体式装配结构，将端盖、阀芯组件、主阀体分模块设计，既方便生产加工时的精度控制，也便于后续使用过程中的拆解维护，更换易损密封件时无需整体拆卸管路；中部设置方形安装法兰台，通过四个角位的安装孔实现阀件在设备机架或管路上的固定，避免阀件在介质冲击下出现移位、振动问题。从外形尺寸与安装边界来看，该阀整体轴向总长度为427mm，主体圆柱段外径为64mm，中部方形安装法兰的边长尺寸为95mm，法兰上四个安装孔的中心距分别为77mm与95mm，安装孔直径为22mm，可适配对应规格的安装螺栓；阀的两端接口外径分别为58mm与42mm，可匹配对应通径的管路连接，安装时需预留轴向至少25mm的操作空间用于端盖拆装，径向需预留至少106mm的操作空间用于法兰固定与日常维护作业，整体安装边界规整，可直接集成在铸造设备的管路排布中，无需额外设计复杂的转接结构。
