黄铜内螺纹直通式闸阀结构设计

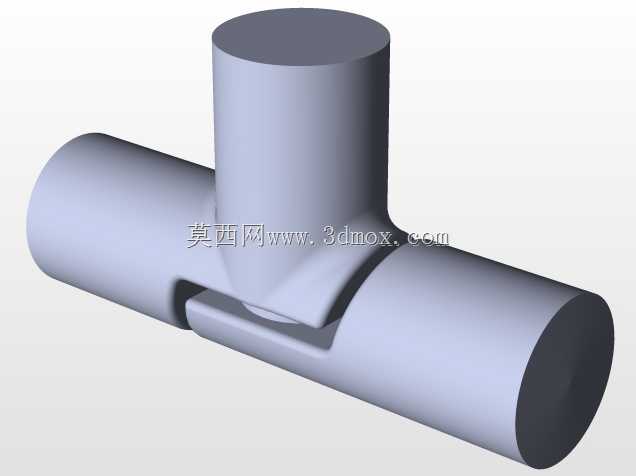

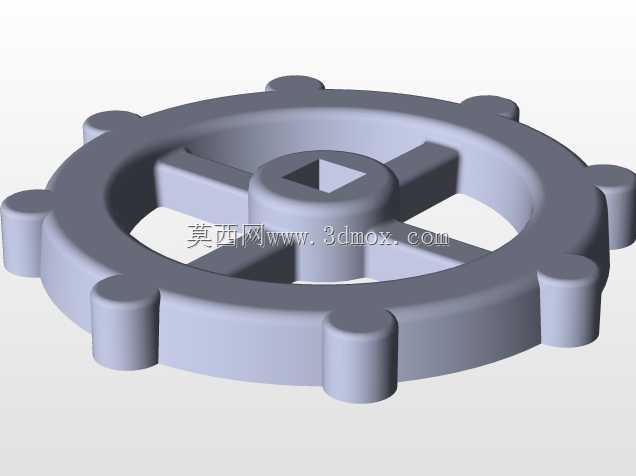

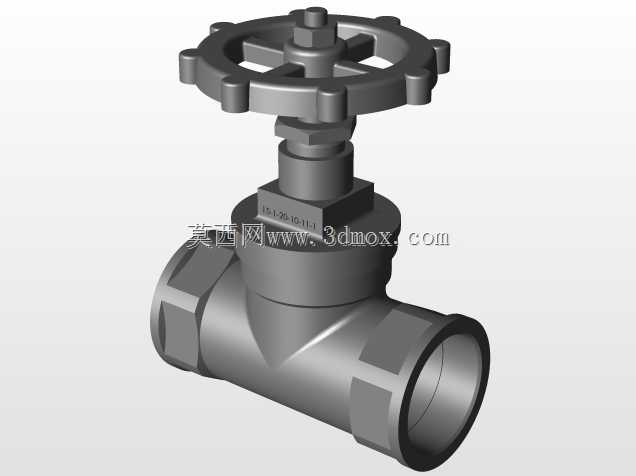

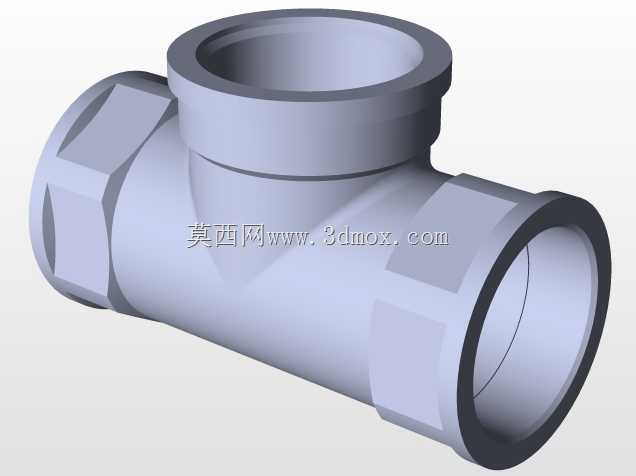

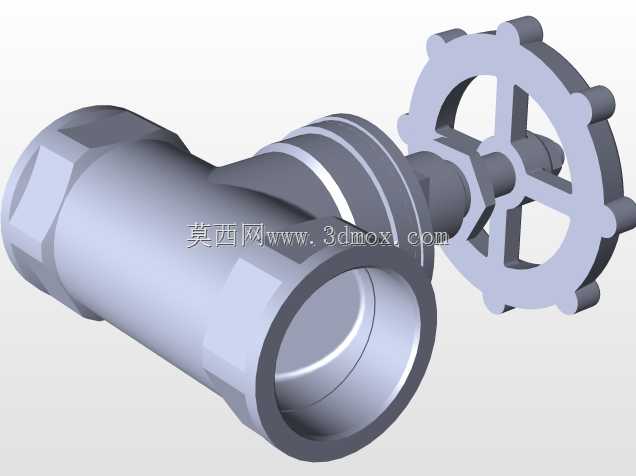

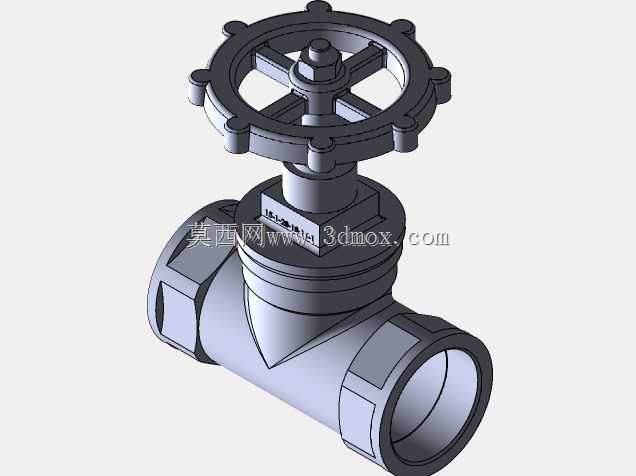

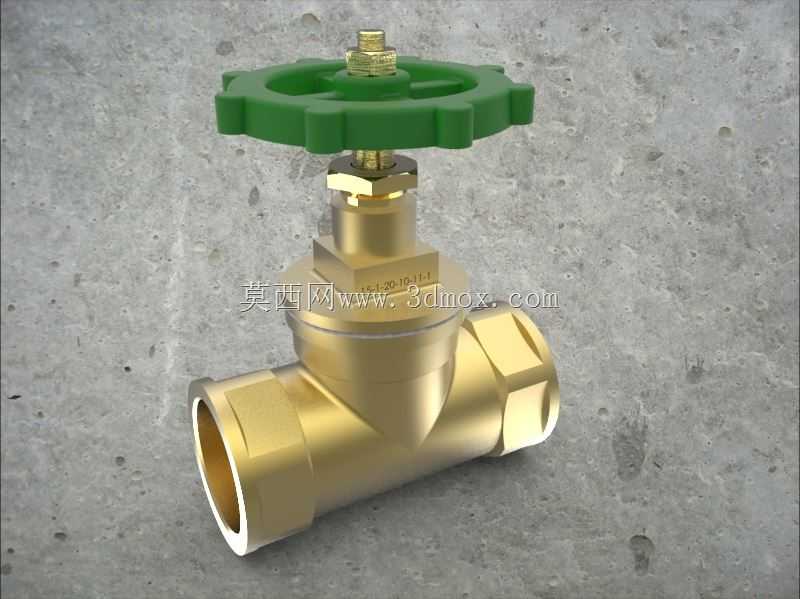

这款黄铜材质的直通闸阀，主要面向民用给排水、暖通空调、小型工业流体输送等管路场景，作为管路系统中的截流控制元件，承担着接通或截断管路内介质的核心作用，不适用于调节介质流量，长期处于全开或全关工况下运行，可有效降低密封面的冲蚀磨损，延长整体使用寿命。从功能特性来看，该闸阀采用楔式闸板密封结构，手轮转动时通过阀杆带动闸板沿阀座密封面做垂直升降运动，全开状态下介质流道完全直通，流阻系数极低，不会对管路内的水流、低压蒸汽或非腐蚀性流体造成明显的压力损失，适配公称通径6分的管路系统，可满足多数家装供水、暖气支路、小型设备冷却水回路的通断控制需求。在设计思路上，整体结构优先考虑民用场景的安装便捷性与耐用性，阀体选用锻造黄铜材质，既保留了铜材优异的抗锈蚀、抗水垢附着性能，又相比铸铜材质拥有更高的结构强度，可承受常规民用管路1.6MPa级别的工作压力；阀杆与阀体接触位置设置填料密封结构，可通过压盖螺母调整密封压紧力，长期使用出现渗漏时无需整体更换阀门，仅需适当拧紧压盖即可恢复密封性能；顶部手轮采用防滑的轮辐式绿色塑料包覆结构，转动时受力均匀，无需借助额外工具即可手动完成开关操作，手轮与阀杆的连接采用四方嵌合结构，传递扭矩稳定，不会出现打滑问题。从安装边界来看，该阀门两端采用标准G3/4内螺纹接口，安装时仅需在对应外螺纹管路端缠绕生料带后拧入即可，无需焊接或法兰连接，整体轴向长度符合民用管路阀门的通用安装尺寸，安装后阀体顶部手轮的操作空间预留充足，不会因贴近墙面或其他管路部件导致操作受阻；阀体进出水口为同轴直通结构，安装时无需调整管路走向，可直接串联在水平或垂直走向的管路中，介质流向不受安装方向限制，大幅降低了现场施工的适配难度。
