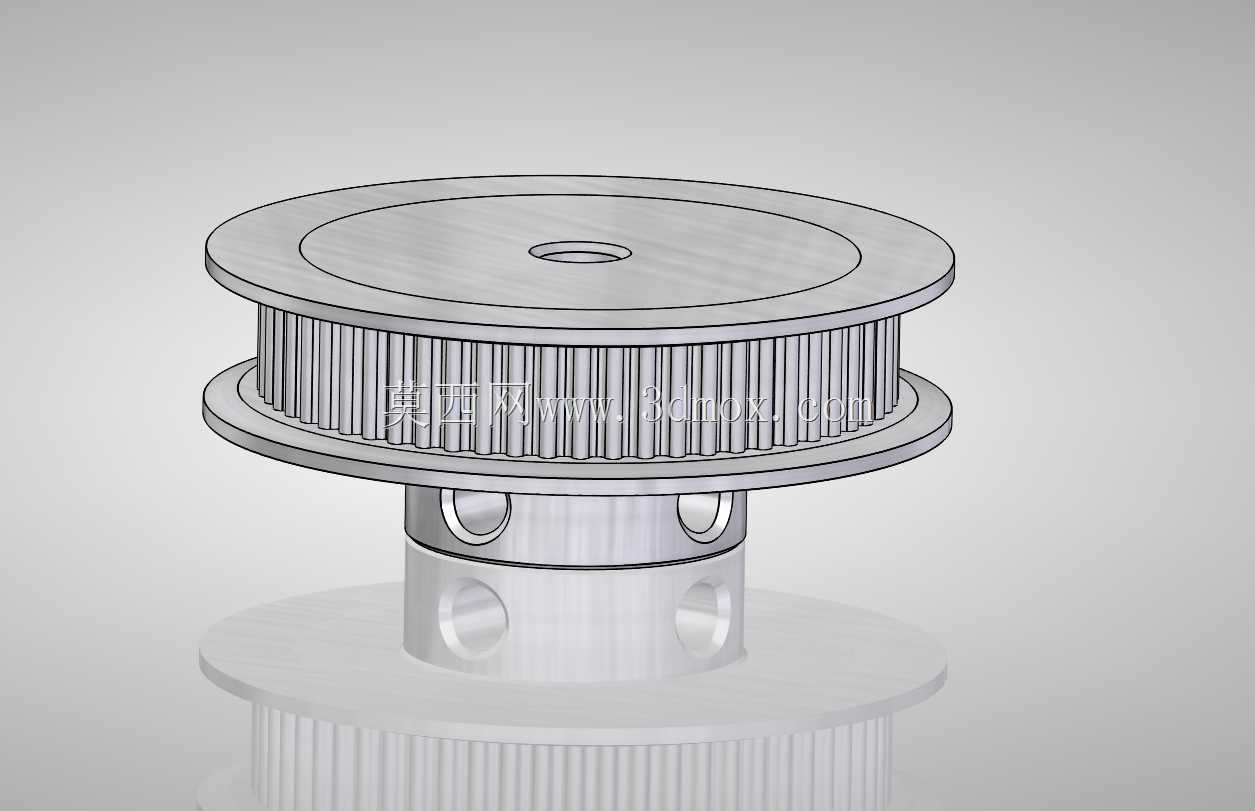

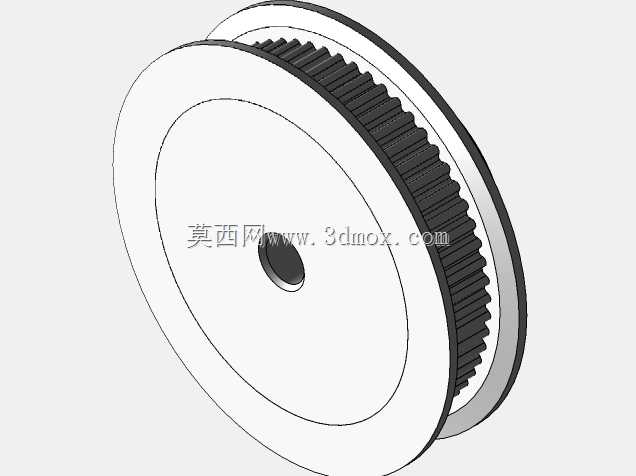

GT2型60齿铝制同步带轮结构设计

项目分类:通用机械零部件 发布时间:2021-05-20 ID:178839
  • GT2型60齿铝制同步带轮结构设计
  • GT2型60齿铝制同步带轮结构设计

这款GT2规格60齿铝制同步带轮,是精密正时传动场景中的核心配套部件,广泛应用于桌面级3D打印机进给传动、小型自动化设备点位输送、精密检测仪器位移驱动、桌面数控雕刻机走刀传动等对传动同步精度有较高要求的轻载传动场景中。区别于普通摩擦传动的平带轮,该带轮依靠齿形啮合传递动力,传动过程中无滑差,可保证恒定的传动比,能够精准匹配步进电机、小型伺服电机的输出端,实现精准的位移控制与转速匹配。

从功能特性来看,该带轮采用铝合金材质加工,整体重量轻、转动惯量低,适配高速轻载的传动工况,同时铝合金材质具备良好的抗锈蚀能力,无需额外表面防锈处理即可在常规室内工业环境下长期稳定工作。带轮的齿形严格匹配GT2同步带的齿距参数,齿面加工精度高,啮合过程中与带齿贴合顺畅,可有效降低传动过程中的噪音与齿面磨损,延长配套同步带的使用寿命。带轮中部设计有5mm规格的安装轴孔,轴孔侧面对称设置有锁紧顶丝孔,安装时可通过顶丝将带轮与驱动轴牢牢锁固,避免高速转动过程中出现轴孔打滑、传动失步的问题,轮毂部分做了加高凸台设计,既提升了带轮与轴的配合长度,保证安装同轴度,也能在装配时为同步带提供侧向限位,防止传动过程中同步带出现跑偏、掉带的故障。

在设计思路上,这款带轮采用了双边挡边的结构形式,挡边直径略大于带轮齿顶圆直径,可从两侧约束同步带的轴向位置,无需额外加装导向挡轮即可保证同步带始终在齿面范围内啮合,简化了整体传动结构的装配复杂度。带轮的腹板部分做了轻量化的薄型设计,在保证整体结构强度、满足传动扭矩承载要求的前提下,尽可能去除多余材料,进一步降低自身重量与转动惯量,减少驱动电机的启动负载。齿部参数严格遵循GT2同步带的啮合标准,齿顶与齿根的过渡圆角做了优化处理,可减少带齿进出啮合时的弯折应力,降低同步带的疲劳损耗。

从安装边界来看,该带轮的轴孔尺寸适配市面上绝大多数小型驱动电机的5mm标准输出轴,顶丝孔的位置与尺寸匹配常规M3规格的锁紧顶丝,装配时无需额外定制加工连接件,可直接与标准件配套安装。带轮的整体外径、挡边高度与轮毂长度均经过尺寸校核,安装时不会与周边的电机端盖、安装支架、传动导轨等部件产生运动干涉,适配常规的2GT宽度6mm的同步带使用,可直接替换同规格的老旧损坏带轮,也可用于全新传动机构的设计选型,在保证传动精度的同时,兼顾了装配便捷性与长期运行的可靠性。
