水平式斯特林发动机结构三维建模作品

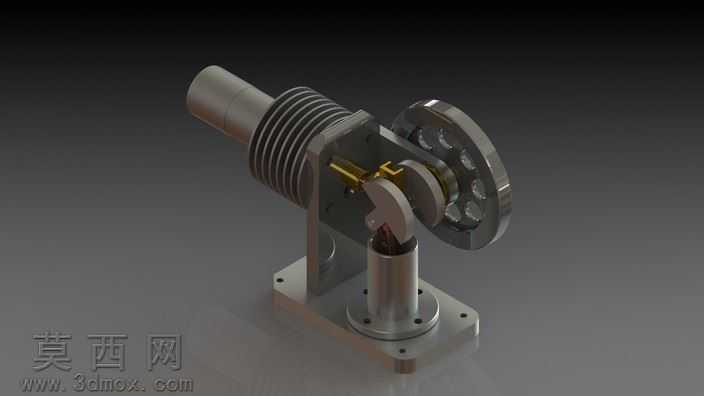

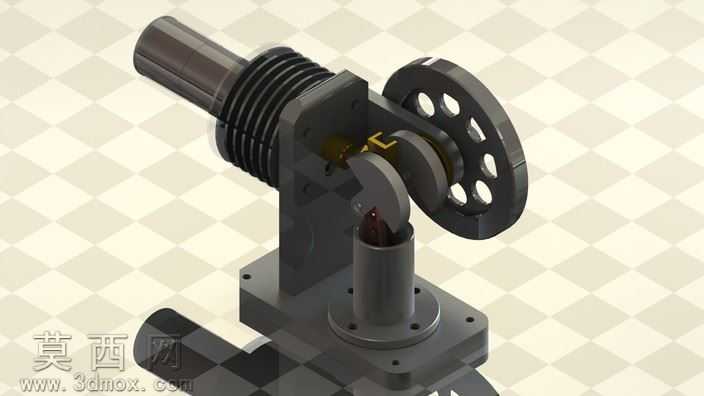

本作品为水平布局斯特林发动机的三维建模成果，建模过程严格遵循斯特林循环的工作原理进行结构还原，首先完成整体布局的基准搭建，采用水平同轴的排布逻辑，将热腔气缸、散热鳍片组、动力曲轴、飞轮组件沿水平轴向依次排布，搭配立式布置的置换气缸，通过L型的支撑底座完成所有部件的定位固定，保证各运动部件的同轴度与装配间隙符合实际运行要求。建模阶段对每一处结构细节都做了精准还原：热端气缸外壁设计有密集的环形散热鳍片，通过阵列特征完成鳍片的等距排布，还原热端的散热结构特征；置换活塞与动力活塞的配合间隙做了合理预留，曲柄连杆机构采用偏心轴设计，将活塞的直线往复运动转化为飞轮的旋转运动，飞轮上设计有均匀分布的减重孔，既还原真实部件的轻量化设计，也通过细节特征提升模型的真实感；支撑底座采用带安装孔的板式结构，四个角点预留固定安装孔位，立式气缸与水平气缸的连接支架做了加强筋结构设计，保证整体结构的刚性呈现。材质与渲染阶段，针对不同部件的物理属性匹配对应的材质参数：气缸、曲轴、飞轮、底座等金属部件赋予哑光金属材质，调整金属粗糙度与反射参数，还原机加工金属件的细腻质感；密封部位、活塞环等部件赋予深色耐磨材质，与金属部件形成清晰的视觉区分；散热鳍片部位调整材质的反光度，突出环形鳍片的层次结构。渲染时采用柔和的侧方主光源搭配补光，弱化生硬阴影，清晰呈现每一处结构的装配关系，既可以直观展示斯特林发动机的内部传动逻辑，也能清晰呈现水平布局机型的空间结构特点。整个建模过程从运动原理出发，先确定各运动部件的行程参数，再反向推导曲轴偏心距、连杆长度、活塞行程的匹配关系，保证模型的结构逻辑符合真实斯特林发动机的运行规律，所有装配部位都做了干涉检查，确保各运动部件在模拟运行过程中不会出现结构冲突，完整还原了水平式斯特林发动机的结构特征与机械美感。
