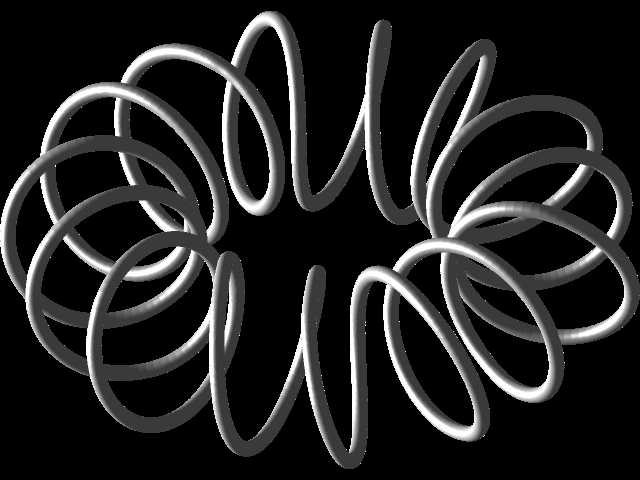

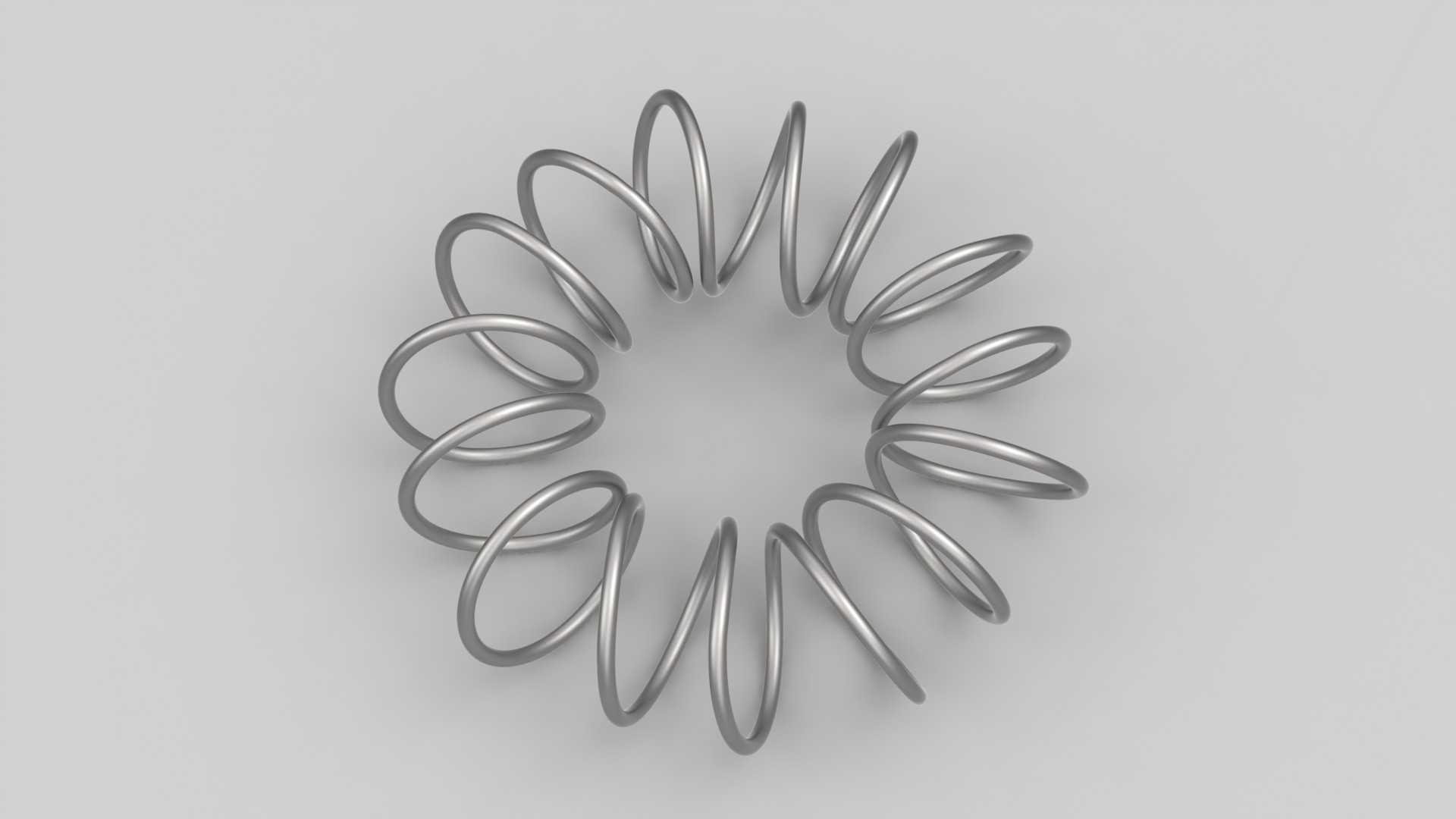

环形螺旋压缩弹簧三维结构设计

　　这类环形排布的螺旋压缩弹簧，在常规轴向承压的弹簧基础上做了环形布局的结构优化，区别于传统直线排布的圆柱螺旋弹簧，它将多段螺旋簧体沿圆周方向均匀排布，形成闭合的环形弹性结构，在很多需要周向均匀提供弹性支撑、同时需要环形避让中心空间的设备场景中有着不可替代的作用。

　　从实际应用场景来看，这类弹簧常被用在轴向尺寸受限、但需要沿整圈圆周提供均匀弹性抵紧力的机构中，比如管道快接结构的密封抵紧环、小型旋转设备的端面缓冲组件、精密仪器的环形减震支座、离合器的周向压紧组件，还有部分需要环形弹性复位的卡扣结构中，它不需要在圆周方向布置多个独立弹簧，靠一体成型的环形螺旋结构就能实现整圈均匀的弹力输出，避免了多个独立弹簧安装时弹力不均、定位偏移的问题，也减少了装配时的零件数量，降低装配工序的复杂度。

　　从功能特性上来说，这款环形弹簧保留了圆柱螺旋压缩弹簧的核心特性，每一段螺旋簧圈都遵循等节距螺旋线的设计逻辑，簧丝截面为标准圆形截面，在承受轴向压力时，每一段簧体都能产生均匀的弹性变形，整体的弹力输出线性度较好，同时因为整体为环形闭合结构，它在承受周向轻微的扭转力时，也能通过簧体的微小变形抵消部分应力，不会像独立圆柱弹簧那样在受偏载时容易出现侧弯失稳的问题。另外这种环形结构的中心预留了完整的圆形过孔空间，可以方便管线、轴类零件从中心穿过，不会和弹性元件产生结构干涉，这是它相比普通圆柱弹簧组最突出的结构优势。

　　在设计思路层面，这款弹簧的建模首先需要确定核心的设计边界：首先是环形整体的中心基准圆直径，这个尺寸决定了弹簧整体的安装外径和中心过孔的尺寸，需要匹配安装位的环形槽宽度，保证弹簧装入安装槽后不会出现径向窜动；其次是簧丝的直径，这个参数直接决定了弹簧的刚度，簧丝直径越大，相同变形量下的弹力越大，需要根据实际承压需求计算选取，同时要保证簧丝直径和螺旋圈的中径比值在合理范围内，避免簧体应力超过材料的许用切应力；然后是每一段螺旋簧的有效圈数，沿圆周均匀排布的每一段螺旋单元的有效圈数需要保持一致，才能保证整圈弹力均匀，节距的选择要兼顾工作行程和并圈长度，保证弹簧被压缩到极限位置时不会出现并圈挤压导致的应力集中；最后是相邻两段螺旋簧体的过渡衔接部分，需要做平滑的圆弧过渡，不能出现折角，避免应力集中在衔接位置导致弹簧疲劳断裂。

　　从安装边界的角度来说，这款弹簧的安装通常是嵌入环形的安装槽内，安装槽的深度需要匹配弹簧的自由高度和工作压缩量，槽的宽度要比弹簧的径向宽度大0.5到1毫米，预留出弹簧受压变形时的径向膨胀空间，避免槽壁对簧体产生额外的摩擦阻力影响弹力输出。安装时不需要额外的定位销或者固定结构，因为整体环形结构本身就可以卡在环形槽内实现自定位，装配时只需要将弹簧整体平放入槽内，保证簧体的端面和安装槽的底面完全贴合，没有局部翘起的情况即可。在选型匹配时，需要注意弹簧的整体外径不能超过安装位的最大允许外径，中心内孔的直径要大于需要穿过的轴类或者管线的外径，预留至少1毫米的安全间隙，避免工作过程中弹簧和中心穿过的零件产生摩擦磨损。

　　另外在结构细节上，这款弹簧的两端支撑圈部分做了并紧磨平的处理，保证弹簧的两个端面都是平整的环形面，和被抵紧的零件端面可以完全贴合，不会出现局部点接触导致的偏载问题，磨平的支撑圈长度大概为四分之三圈，既保证了端面的平整度，又不会过多占用有效圈数的行程空间。簧体的螺旋旋向保持统一，每一段螺旋单元的旋向一致，保证受压时各段的变形方向统一，不会出现相邻簧段变形方向相反导致的互相干涉。在材料选择的适配性上，这种结构的弹簧可以根据使用场景选用碳素弹簧钢、不锈钢或者铜合金材料，建模时的参数化结构可以直接调整簧丝直径、中心圆直径、节距、有效圈数这些参数，快速适配不同的载荷和安装尺寸需求，不需要重新搭建整体结构框架，能大幅提升同类型弹簧的设计迭代效率。

　　在实际的设备运行中，这类环形弹簧的失效形式通常和普通圆柱螺旋弹簧类似，主要是长期交变载荷下的疲劳断裂，或者是过载导致的永久塑性变形，所以在设计时的应力校核环节，需要重点校核过渡衔接位置的切应力，因为这个位置的曲率变化相比普通圆柱弹簧的直段部分更大，应力集中系数更高，需要在建模时把过渡圆角的半径设置在合理范围，尽可能降低应力集中的影响，提升弹簧的整体使用寿命。同时因为是环形整体结构，它的共振频率和同参数的独立圆柱弹簧组有区别，在有振动工况的设备上使用时，需要核算弹簧的固有频率，避开设备的工作振动频率区间，避免出现共振导致弹簧过早失效。
